开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。
配电箱的用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
配电箱构成主要分为两部分一是成套部件，即配电箱外壳及其相关配件。
二是电气元件及相关附件，即空气开关和其所需要的附件。
一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关1、空气开关：A、空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
B、空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
2、漏电保护开关：A、漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。
同时具备电流通断功能、过负荷保护和短路保护功能。
B、漏电保护开关的工作原理：漏电保护器的工作原理图。
LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。
电源相线和中性线穿过圆孔成为零序互感器的一次线圈。
这才是干货！！10KV配电室开关柜及其作用，图文解析！！作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。
组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜请点击此处输入图片描述1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜如果你想进国家电网，学习《电力工程技术》一本书就够了！如果你想学电力知识，一本《电力工程技术》也就够了！如果你想进入设计院，一本《电力工程技术》也够用了！如果你想进施工企业，一本《电力工程技术》也足够了！《电力工程技术》被称为：电力行业的百科大全，值得一看！建议每位电力工作者必备《电力工程技术》，一本技术宝典！组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件请点击此处输入图片描述作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
电源进线端的保护:1.备自投装置，即备用电源自动投入装置。
2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。
5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器请点击此处输入图片描述作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。
配电柜内部结构解析大全
一、负荷端配电柜内部结构
1、抽屉式配电柜：抽屉式配电柜是一种常见的配电柜结构形式，它由配电箱和抽屉组成，抽屉内装有断路器、漏电保护器、熔断器等设备，它可以起到全自动继电保护功能，消除频繁调节容易导致的火花，实现配电安全，满足低压配电柜的要求。
2、柜体内部结构：柜体内部的结构由接线柜、隔离开关、漏电保护器、仪表及其它保护装置组成，它们组成了一个安全的断路系统，确保了配电系统的安全运行。
3、功率模块：功率模块是一种用于隔离连接配电系统的装置，其作用是将电力从输入端传输到负荷端，同时保证了对电力传输分段的控制和隔离，实现配电的智能化，实现配电的智能化管理、保护及控制。
4、绝缘支柱：绝缘支柱是用于绝缘电缆和电缆的标准化支架，可以有效地防止电缆的外漏电流，避免发生安全事故。
二、变压器端配电柜内部结构
1、操作台：操作台是配电柜的重要部件，主要用于安装各种仪表和控制器，可以实现对变压器、调压器和输出油门的实时监测和控制，确保变压器的安全运行。

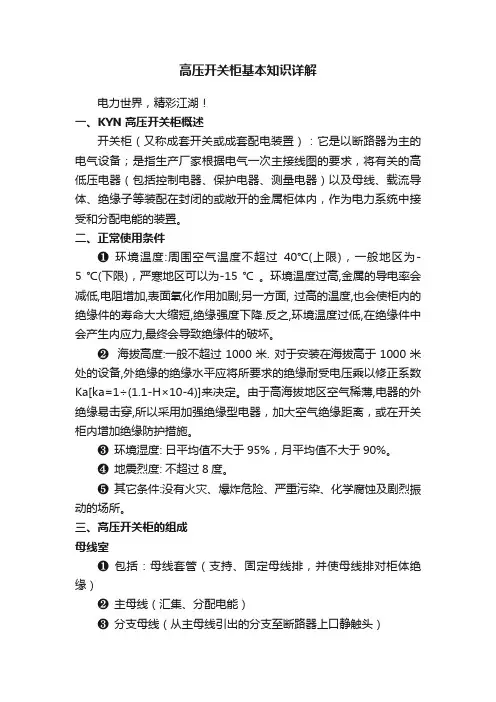

高压开关柜基本知识详解电力世界，精彩江湖！一、KYN高压开关柜概述开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
二、正常使用条件❶环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
❷海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。
由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。
❸环境湿度: 日平均值不大于95%，月平均值不大于90%。
❹地震烈度: 不超过8度。
❺其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
三、高压开关柜的组成母线室❶包括：母线套管（支持、固定母线排，并使母线排对柜体绝缘）❷主母线（汇集、分配电能）❸分支母线（从主母线引出的分支至断路器上口静触头）❹静触头盒（支持、固定断路器上口静触头，并使上口静触头对柜体绝缘）当设备需要检修，开关柜需要转至检修状态的，应使用三相接地线挂在岀线铜排上，挂接地线前应注意核对确认设备开关后柜门，防止误入带电间隔，以及使用高压验电器验明确无电压。
手车式断路器本体❶手车底盘（支持断器本体，使断路器在试验／工作位置移动以及配合检修小车将断路器从手车室中拉出）❷手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面会详细介绍）❸手车移动摇杆及移动操作插口：用于断路器在“工作、试验两个位置的移动操作将移动摇杄插入后，顺时针为将断路器推进，逆时针为将断路器摇出。
系统讲解低压电气柜—GGD、GCK、GCS、MNS是什么含义？一开关柜简介开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
1. 按断路器安装方式分（1）移开式或手车式：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。
（2）固定式：表示柜内所有的电器元件(如：断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。
▲固定式开关柜2. 按安装地点分（1）用于户内(用N表示)；表示只能在户内安装使用。
（2）用于户外(用W表示)；表示可以在户外安装使用。
3. 按柜体结构分（1）金属封闭铠装式开关柜，主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
（2）金属封闭间隔式开关柜，与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
（3）金属封闭箱式开关柜开关柜外壳为金属封闭式的开关设备。
（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。
二型号GGD、 GCK、GCS、MNS、MCS介绍1.GGD系列(1) 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

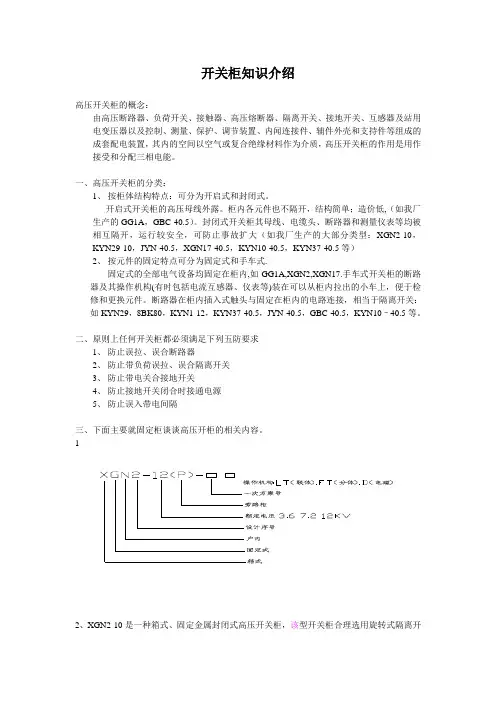

开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。
一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。
开启式开关柜的高压母线外露。
柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A，GBC-40.5）。
封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17.手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。
断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。
二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。
所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可一体化，也可配CD10、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。
