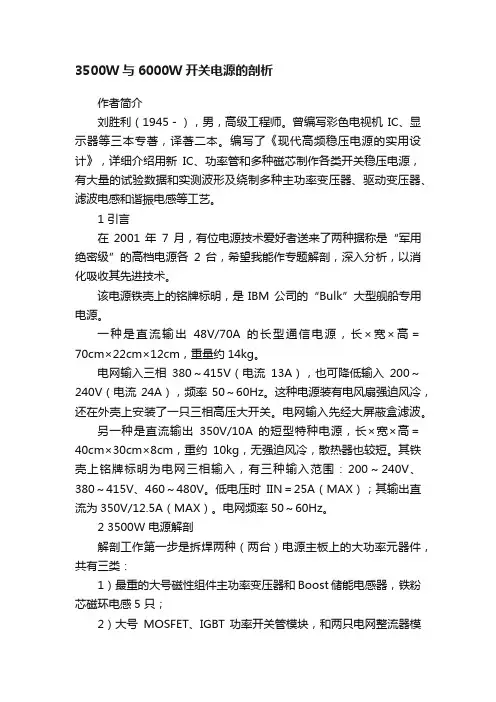

3500W与6000W开关电源的剖析作者简介刘胜利（1945－），男，高级工程师。
曾编写彩色电视机IC、显示器等三本专著，译著二本。
编写了《现代高频稳压电源的实用设计》，详细介绍用新IC、功率管和多种磁芯制作各类开关稳压电源，有大量的试验数据和实测波形及绕制多种主功率变压器、驱动变压器、滤波电感和谐振电感等工艺。
1 引言在2001 年7 月，有位电源技术爱好者送来了两种据称是“军用绝密级”的高档电源各2 台，希望我能作专题解剖，深入分析，以消化吸收其先进技术。
该电源铁壳上的铭牌标明，是IBM 公司的“Bulk”大型舰船专用电源。
一种是直流输出48V/70A 的长型通信电源，长×宽×高＝70cm×22cm×12cm，重量约14kg。
电网输入三相380～415V（电流13A），也可降低输入200～240V（电流24A），频率50～60Hz。
这种电源装有电风扇强迫风冷，还在外壳上安装了一只三相高压大开关。
电网输入先经大屏蔽盒滤波。
另一种是直流输出350V/10A 的短型特种电源，长×宽×高＝40cm×30cm×8cm，重约10kg，无强迫风冷，散热器也较短。
其铁壳上铭牌标明为电网三相输入，有三种输入范围：200～240V、380～415V、460～480V。
低电压时IIN＝25A（MAX）；其输出直流为350V/12.5A（MAX）。
电网频率50～60Hz。
2 3500W 电源解剖解剖工作第一步是拆焊两种（两台）电源主板上的大功率元器件，共有三类：1）最重的大号磁性组件主功率变压器和Boost 储能电感器，铁粉芯磁环电感5 只；2）大号MOSFET、IGBT 功率开关管模块，和两只电网整流器模块P425 等；3）大号高压铝电解电容器940μF/450V4 只，220μF/450V2 只，以及多个CBB 高频、高压、无感、无极性聚丙烯大电容器，都是优质的突波吸收元件。

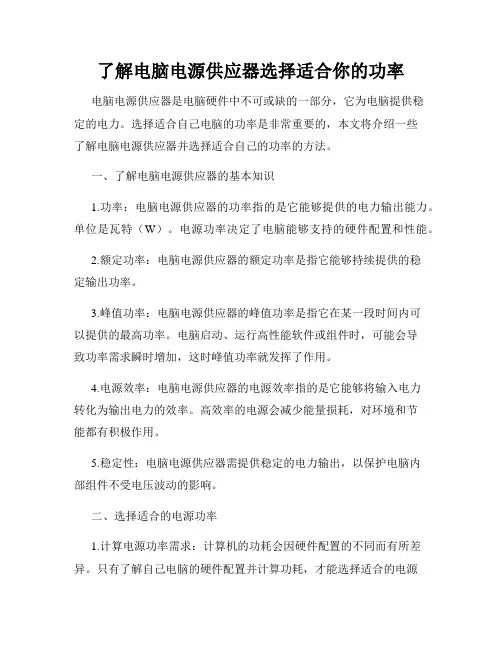

了解电脑电源供应器选择适合你的功率电脑电源供应器是电脑硬件中不可或缺的一部分，它为电脑提供稳定的电力。
选择适合自己电脑的功率是非常重要的，本文将介绍一些了解电脑电源供应器并选择适合自己的功率的方法。
一、了解电脑电源供应器的基本知识1.功率：电脑电源供应器的功率指的是它能够提供的电力输出能力。
单位是瓦特（W）。
电源功率决定了电脑能够支持的硬件配置和性能。
2.额定功率：电脑电源供应器的额定功率是指它能够持续提供的稳定输出功率。
3.峰值功率：电脑电源供应器的峰值功率是指它在某一段时间内可以提供的最高功率。
电脑启动、运行高性能软件或组件时，可能会导致功率需求瞬时增加，这时峰值功率就发挥了作用。
4.电源效率：电脑电源供应器的电源效率指的是它能够将输入电力转化为输出电力的效率。
高效率的电源会减少能量损耗，对环境和节能都有积极作用。
5.稳定性：电脑电源供应器需提供稳定的电力输出，以保护电脑内部组件不受电压波动的影响。
二、选择适合的电源功率1.计算电源功率需求：计算机的功耗会因硬件配置的不同而有所差异。
只有了解自己电脑的硬件配置并计算功耗，才能选择适合的电源功率。
每个硬件组件的功耗可以在其官方网站或产品规格手册中找到。
将所有硬件功耗相加并加上一定的安全余量，便可得到总功耗。
2.合理搭配功率：一般情况下，选择电源功率略高于计算得到的总功耗是安全的。
功率过小可能导致电脑无法正常工作，功率过大则浪费电力并提高成本。
选择功率适中的电源有助于提高电源的使用寿命与效率。
三、了解电脑电源供应器的质量和品牌1.品牌选择：选择知名品牌的电源供应器，能够保证产品的质量和稳定性。
大品牌的产品经过多次测试和验证，更可靠。
2.质量认证：电源质量认证可以向用户证明其质量和安全性。
一些常见的认证有80 PLUS认证和中国国家强制性产品认证（CCC认证）等。
认证越高级，电源质量越可靠。
3.稳定性：稳定的电源供应器能有效保护主板及其他硬件不受异常电压波动影响。
