开关电源原理分析和IC选型

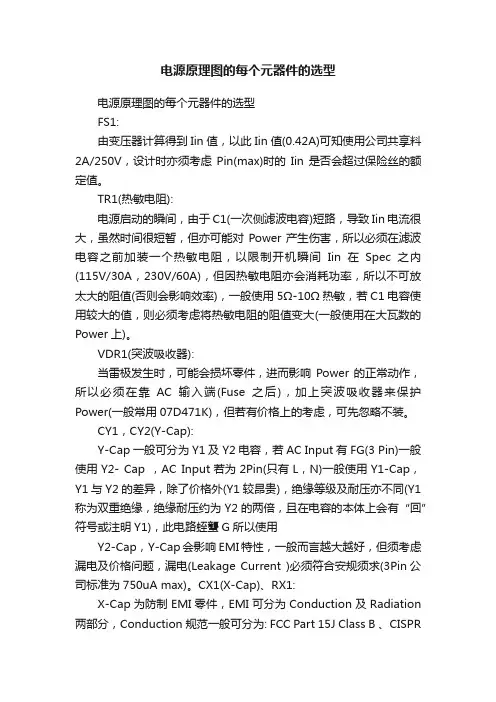

电源原理图的每个元器件的选型电源原理图的每个元器件的选型FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。

TR1(热敏电阻):电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。

VDR1(突波吸收器):当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。

CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。

CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation 两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M 之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ 1/4W)。

电源设计之DC／DC 工作原理及芯片详解-设计应用DC/DC电源指直流转换为直流的电源，从这个定义上看，LDO(低压差线性稳压器)芯片也应该属于DC/DC电源，但一般只将直流变换到直流，且这种转换是通过开关方式实现的电源称为DC/DC电源。

一、工作原理要理解DC/DC的工作原理，首先得了解一个定律和开关电源的三种基本拓扑(不要以为开关电源的基本拓扑很难，你继续往下看)。

1、电感电压伏秒平衡定律一个功率变换器，当输入、负载和控制均为固定值时的工作状态，在开关电源中，被称为稳态。

稳态下，功率变换器中的电感满足电感电压伏秒平衡定律：对于已工作在稳态的DC/DC功率变换器，有源开关导通时加在滤波电感上的正向伏秒一定等于有源开关截止时加在该电感上的反向伏秒。

是不是觉得有点难理解，接着往下看其公式推导过程。

伏秒平衡方程推算过程：电感的基本方程为：V(t)=L*dI(t)/dt,即电感两端的电压等于电感感值乘以通过电感的电流随时间的变化率。

根据上述方程，可得dI(t)=1/L∫V(t)dt,对于稳态的一个功率变换器，其应保证在一个周期内电感中的能量充放相等，反映在V-t图中即表示在一个周期内其面积之和为0，所以得出电感电压伏秒平衡定律。

此处可参考：DC/DC电源详解第8页(如果此处还无法理解，可先阅读下面开关电源三种基本拓扑的工作原理)。

扩展资料：1、当一个电感突然加上一个电压时，其中的电流逐渐增加，并且电感量越大，其电流增加越慢；2、当一个电感上的电流突然中断，会在电感两端产生一个瞬间高压，并且电感量越大该电压越高；3、电容的基本方程为：I(t)=dV(t)/(C*dt)，当一电流流经电容时，电容两端电压逐渐增加，并且电容量越大电压增加越慢；2、开关电源三种基本拓扑2.1、BUCK降压型图1 BUCK型基本拓扑简化工作原理图图2 电感V-t特性图BUCK降压型基本拓扑原理如图1所示，其电感L1的V-t特性图如图2。

【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。

开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。

下⾯将以反激电源为例进⾏讲解。

1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。

基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。

根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。

根据控制⽅式可分为PFM 和PWM 型反激电源。

根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。

我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。

1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。

此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。

此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。

2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。

提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。

开关电源元器件选型A:反激式变换器:1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5.最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9.优点:纹丝小,功率可做到0~200W.10.最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14.优点: 功率可做到100W~1000W.DC-DC用此电路很好!15.最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19.优点: 功率可做到100W~500W.20.最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24.优点: 功率可做到400W~2000W以上.25.最佳控制方法:应选择电流型IC幷采用电流型控制.拟定:胡成才2005-1-13。

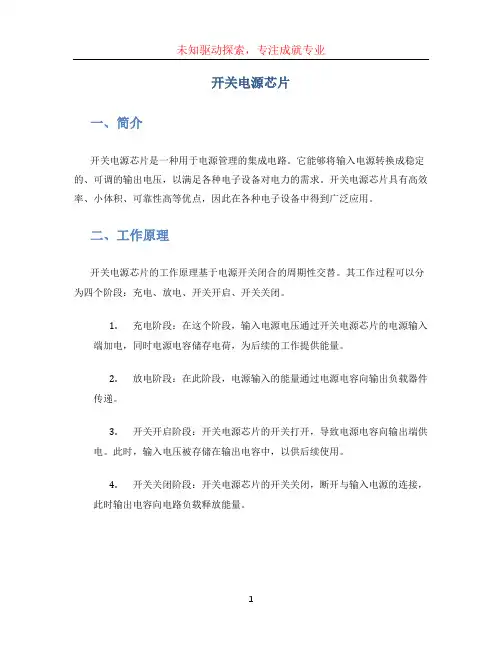

开关电源芯片一、简介开关电源芯片是一种用于电源管理的集成电路。

它能够将输入电源转换成稳定的、可调的输出电压，以满足各种电子设备对电力的需求。

开关电源芯片具有高效率、小体积、可靠性高等优点，因此在各种电子设备中得到广泛应用。

二、工作原理开关电源芯片的工作原理基于电源开关闭合的周期性交替。

其工作过程可以分为四个阶段：充电、放电、开关开启、开关关闭。

1.充电阶段：在这个阶段，输入电源电压通过开关电源芯片的电源输入端加电，同时电源电容储存电荷，为后续的工作提供能量。

2.放电阶段：在此阶段，电源输入的能量通过电源电容向输出负载器件传递。

3.开关开启阶段：开关电源芯片的开关打开，导致电源电容向输出端供电。

此时，输入电压被存储在输出电容中，以供后续使用。

4.开关关闭阶段：开关电源芯片的开关关闭，断开与输入电源的连接，此时输出电容向电路负载释放能量。

三、特点和优势1.高效率：开关电源芯片利用功率开关器件的高效特性，能够在转换过程中尽量减少能量损耗，因此具有较高的转换效率。

2.小体积：开关电源芯片能够集成多种功能电路，有效地减少了电路板上的元器件数量，使整个电源系统更加紧凑。

3.可调性：开关电源芯片内部集成了一些可调电路，能够根据用户需求灵活调整输出电压和电流。

4.稳定性高：开关电源芯片内部采用了精密的控制电路，能够实时监测输入电压和输出电压，及时调整输出来保证稳定的供电。

5.可靠性高：开关电源芯片具有过温、过流、过压等多种保护功能，能够保护电源系统不受外界因素的影响。

四、应用领域开关电源芯片广泛应用于各种电子设备中，包括但不限于以下领域：1.通信设备：如移动电话、网络设备、无线电通信设备等。

2.消费电子产品：如电视机、摄像机、音频设备等。

3.工业自动化设备：如机器人、工作站、数控设备等。

4.汽车电子产品：如车载音响、导航系统、空调控制器等。

5.LED照明：开关电源芯片能够提供LED所需的恒定电压和电流，实现节能、环保的照明效果。

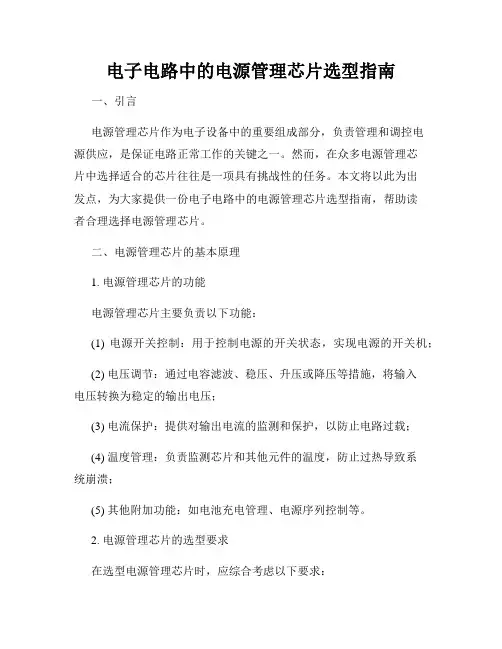

电子电路中的电源管理芯片选型指南一、引言电源管理芯片作为电子设备中的重要组成部分，负责管理和调控电源供应，是保证电路正常工作的关键之一。

然而，在众多电源管理芯片中选择适合的芯片往往是一项具有挑战性的任务。

本文将以此为出发点，为大家提供一份电子电路中的电源管理芯片选型指南，帮助读者合理选择电源管理芯片。

二、电源管理芯片的基本原理1. 电源管理芯片的功能电源管理芯片主要负责以下功能：(1) 电源开关控制：用于控制电源的开关状态，实现电源的开关机；(2) 电压调节：通过电容滤波、稳压、升压或降压等措施，将输入电压转换为稳定的输出电压；(3) 电流保护：提供对输出电流的监测和保护，以防止电路过载；(4) 温度管理：负责监测芯片和其他元件的温度，防止过热导致系统崩溃；(5) 其他附加功能：如电池充电管理、电源序列控制等。

2. 电源管理芯片的选型要求在选型电源管理芯片时，应综合考虑以下要求：(1) 输入电压范围：根据实际应用需求，选择满足输入电压范围的芯片；(2) 输出电压和电流：根据具体设备的需求，确定合适的输出电压和电流；(3) 效率和稳定性：了解芯片的转换效率和稳定性，选择高效且稳定的芯片；(4) 保护功能：考虑芯片的过流、过温、过载保护等功能，确保电路的安全性；(5) 封装和尺寸：根据实际应用场景和板载空间限制，选择适合的封装和尺寸；(6) 成本和可靠性：综合考虑芯片的成本和可靠性，取得最优的性价比。

三、电源管理芯片的分类和特点1. 线性稳压芯片线性稳压芯片通过电阻调整电压，具有简单、稳定的特点。

然而，由于其效率低且发热量大，适用于输出电流较小的应用场景。

2. DC-DC转换芯片DC-DC转换芯片是将输入电压转换为输出电压的关键器件。

根据转换方式的不同，可分为降压型、升压型和升降压型等。

DC-DC转换芯片具有高效率、稳定性好的特点，适用于输出电流较大的应用场景。

3. 电池管理芯片电池管理芯片用于监控和管理电池充电和放电过程，保证电池的安全和寿命。

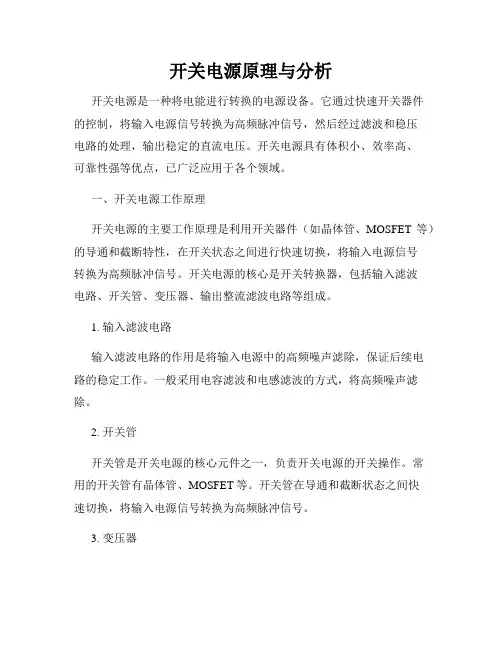

开关电源原理与分析开关电源是一种将电能进行转换的电源设备。

它通过快速开关器件的控制，将输入电源信号转换为高频脉冲信号，然后经过滤波和稳压电路的处理，输出稳定的直流电压。

开关电源具有体积小、效率高、可靠性强等优点，已广泛应用于各个领域。

一、开关电源工作原理开关电源的主要工作原理是利用开关器件（如晶体管、MOSFET等）的导通和截断特性，在开关状态之间进行快速切换，将输入电源信号转换为高频脉冲信号。

开关电源的核心是开关转换器，包括输入滤波电路、开关管、变压器、输出整流滤波电路等组成。

1. 输入滤波电路输入滤波电路的作用是将输入电源中的高频噪声滤除，保证后续电路的稳定工作。

一般采用电容滤波和电感滤波的方式，将高频噪声滤除。

2. 开关管开关管是开关电源的核心元件之一，负责开关电源的开关操作。

常用的开关管有晶体管、MOSFET等。

开关管在导通和截断状态之间快速切换，将输入电源信号转换为高频脉冲信号。

3. 变压器变压器是开关电源的重要组成部分，用于将高频脉冲信号进行变压变换。

通过变压器的差分传递，从而实现输入输出电压的转换。

变压器通常采用高频变压器，具有体积小、效率高等特点。

4. 输出整流滤波电路输出整流滤波电路负责将高频脉冲信号转换为稳定的直流电压。

一般采用二极管整流和电容滤波的方式，将脉冲波形变为平滑的直流电压。

通过稳压电路对输出电压进行调整，以保证输出的稳定性。

二、开关电源的优点与应用开关电源相比传统的线性电源，具有以下优点：1. 效率高：开关电源的转换效率通常在80%以上，比线性电源高很多，能够更好地节约能源。

2. 体积小：开关电源采用高频脉冲转换，减小了变压器和滤波电容的体积，因此体积小巧，适合应用于有空间限制的场合。

3. 可靠性强：采用开关器件进行转换，工作频率高，寿命长，可靠性较高。

开关电源广泛应用于各个领域，包括但不限于：1. 通信领域：用于通信基站、无线电台等设备的电源供应，具有高效率和稳定性的特点。

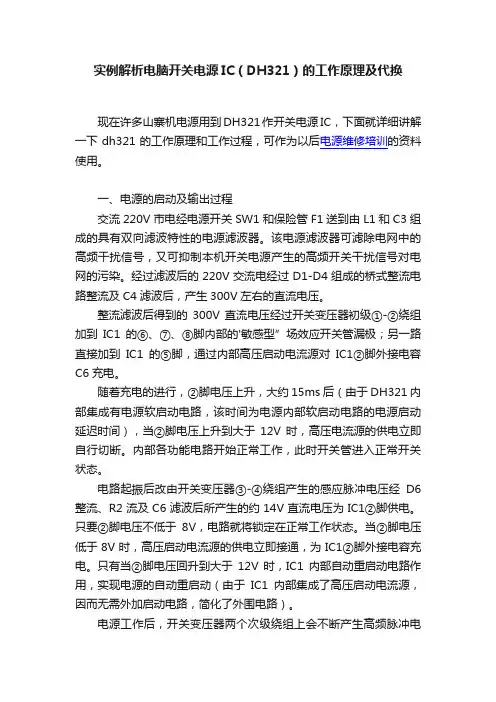

实例解析电脑开关电源IC（DH321）的工作原理及代换现在许多山寨机电源用到DH321作开关电源IC，下面就详细讲解一下dh321的工作原理和工作过程，可作为以后电源维修培训的资料使用。

一、电源的启动及输出过程交流220V市电经电源开关SW1和保险管F1送到由L1和C3组成的具有双向滤波特性的电源滤波器。

该电源滤波器可滤除电网中的高频干扰信号，又可抑制本机开关电源产生的高频开关干扰信号对电网的污染。

经过滤波后的220V交流电经过D1-D4组成的桥式整流电路整流及C4滤波后，产生300V左右的直流电压。

整流滤波后得到的300V直流电压经过开关变压器初级①-②绕组加到IC1的⑥、⑦、⑧脚内部的'敏感型”场效应开关管漏极；另一路直接加到IC1的⑤脚，通过内部高压启动电流源对IC1②脚外接电容C6充电。

随着充电的进行，②脚电压上升，大约15ms后（由于DH321内部集成有电源软启动电路，该时间为电源内部软启动电路的电源启动延迟时间），当②脚电压上升到大于12V时，高压电流源的供电立即自行切断。

内部各功能电路开始正常工作，此时开关管进入正常开关状态。

电路起振后改由开关变压器③-④绕组产生的感应脉冲电压经D6整流、R2流及C6滤波后所产生的约14V直流电压为IC1②脚供电。

只要②脚电压不低于8V，电路就将锁定在正常工作状态。

当②脚电压低于8V时，高压启动电流源的供电立即接通，为IC1②脚外接电容充电。

只有当②脚电压回升到大于12V时，IC1内部自动重启动电路作用，实现电源的自动重启动（由于IC1内部集成了高压启动电流源，因而无需外加启动电路，简化了外围电路）。

电源工作后，开关变压器两个次级绕组上会不断产生高频脉冲电压，⑥-⑦绕组上的脉冲电压经D8整流，C10滤波后，输出12V直流电压。

⑤-⑥绕组上的脉冲电压经D9整流，经C11、L2、C13、C14组成的二型滤波器滤波后，输出5V直流电压。

二、稳压过程稳压电路主要由IC1、光电藕合器IC2（PC817）、基准电路ZD1(3.9V)组成。

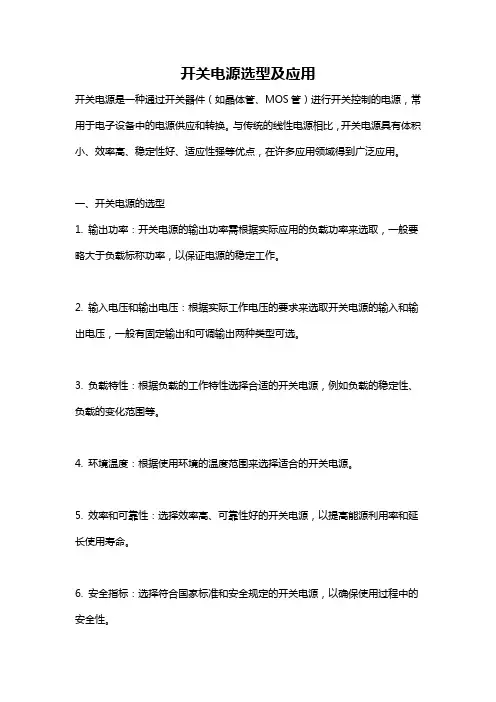

开关电源选型及应用开关电源是一种通过开关器件（如晶体管、MOS管）进行开关控制的电源，常用于电子设备中的电源供应和转换。

与传统的线性电源相比，开关电源具有体积小、效率高、稳定性好、适应性强等优点，在许多应用领域得到广泛应用。

一、开关电源的选型1. 输出功率：开关电源的输出功率需根据实际应用的负载功率来选取，一般要略大于负载标称功率，以保证电源的稳定工作。

2. 输入电压和输出电压：根据实际工作电压的要求来选取开关电源的输入和输出电压，一般有固定输出和可调输出两种类型可选。

3. 负载特性：根据负载的工作特性选择合适的开关电源，例如负载的稳定性、负载的变化范围等。

4. 环境温度：根据使用环境的温度范围来选择适合的开关电源。

5. 效率和可靠性：选择效率高、可靠性好的开关电源，以提高能源利用率和延长使用寿命。

6. 安全指标：选择符合国家标准和安全规定的开关电源，以确保使用过程中的安全性。

7. 其他特殊要求：根据特殊应用领域的需求，选择相应的特殊功能的开关电源，例如防水、防尘、防震等。

二、开关电源的应用1. 通信设备：开关电源广泛应用于各类通信设备中，如交换机、路由器、无线基站、通信终端等，提供稳定的电源供应。

2. 工业控制设备：工业控制设备对电源的要求较高，开关电源能够提供高效、可靠的电源，广泛应用于PLC、传感器、工控机等设备。

3. 家用电器：开关电源在家用电器中也有广泛应用，如电视机、电脑、音响等，能够提供高效、稳定的电源供应。

4. LED照明：开关电源能够提供稳定的电流和电压输出，适用于LED照明的驱动电源，如LED灯带、LED灯泡、LED显示屏等。

5. 医疗设备：医疗设备对电源的可靠性和稳定性要求较高，开关电源能够满足这些需求，如医疗监护设备、医疗成像设备等。

6. 汽车电子：开关电源也广泛应用于汽车电子设备中，如车载导航、车载音响等，提供稳定的电源供应。

7. 太阳能和风能转换：开关电源在太阳能和风能转换系统中起到关键作用，将不稳定的太阳能和风能转换成稳定的电源。

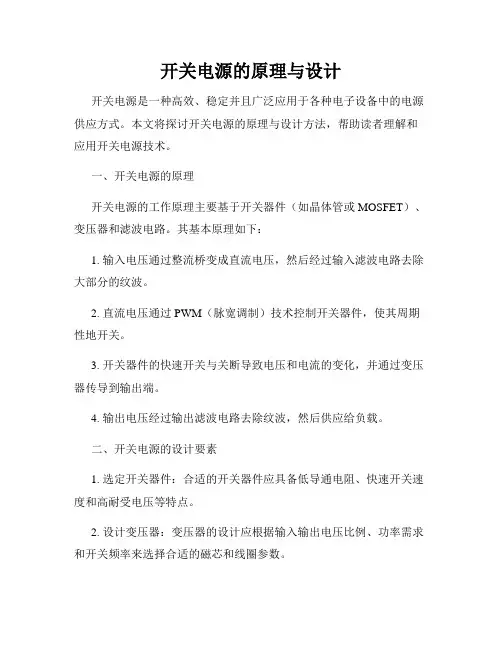

开关电源的原理与设计开关电源是一种高效、稳定并且广泛应用于各种电子设备中的电源供应方式。

本文将探讨开关电源的原理与设计方法，帮助读者理解和应用开关电源技术。

一、开关电源的原理开关电源的工作原理主要基于开关器件（如晶体管或MOSFET）、变压器和滤波电路。

其基本原理如下：1. 输入电压通过整流桥变成直流电压，然后经过输入滤波电路去除大部分的纹波。

2. 直流电压通过PWM（脉宽调制）技术控制开关器件，使其周期性地开关。

3. 开关器件的快速开关与关断导致电压和电流的变化，并通过变压器传导到输出端。

4. 输出电压经过输出滤波电路去除纹波，然后供应给负载。

二、开关电源的设计要素1. 选定开关器件：合适的开关器件应具备低导通电阻、快速开关速度和高耐受电压等特点。

2. 设计变压器：变压器的设计应根据输入输出电压比例、功率需求和开关频率来选择合适的磁芯和线圈参数。

3. 输出滤波：合理设计输出滤波电路以减小输出纹波，采用合适的电容和电感来实现滤波效果。

4. 转换控制电路：PWM技术常用于控制开关器件的开关频率和占空比，需要设计合适的控制电路来实现转换。

三、开关电源的设计步骤1. 确定功率需求：根据需求确定开关电源的输出功率和电压范围。

2. 选择开关器件：根据功率需求选择适合的开关器件，考虑其导通电阻、开关速度和电压容忍度等。

3. 设计变压器：根据输入输出电压比例和功率需求设计变压器的磁芯和线圈参数。

4. 设计滤波电路：根据输出电压的纹波要求确定输出滤波电路的参数，包括电容和电感等。

5. 设计转换控制电路：选择合适的PWM控制芯片或设计自己的控制电路，实现开关器件的控制。

四、开关电源的优点1. 高效性：相比线性电源，开关电源的转换效率更高，能够节省能源并减少功耗。

2. 稳定性：开关电源具有更好的稳定性和调节性能，能够在不同负载条件下保持输出电压的稳定。

3. 体积小巧：开关电源采用高频开关器件和储能元件，使得电源尺寸更小、重量更轻。

开关电源芯片原理详解-回复什么是开关电源芯片？开关电源芯片是一种用于将电源电压转换为所需电压的集成电路。

它能够实现高效率的电能转换，并且具有体积小、效率高和工作稳定等优点。

开关电源芯片在各类电子设备中得到广泛应用，例如电脑、手机、通讯设备等。

开关电源芯片的工作原理是什么？首先，让我们来看看开关电源芯片的核心部分——开关元件。

开关元件有两种基本形式，一种是MOSFET场效应管，另一种是双极型晶体管。

其中，MOSFET被广泛应用于低压电源芯片，而双极型晶体管则常用于高压电源芯片。

开关电源芯片一般由输入滤波器、整流器、开关电源控制电路、功率开关、输出滤波器和反馈调节电路等组成。

首先，输入滤波器主要用来滤除输入电源中的噪声以及高频干扰信号。

其次，整流器将输入交流电源转换为直流电源。

然后，开关电源控制电路用来对开关电源芯片的工作状态进行控制，确保其能够稳定工作。

最重要的是，功率开关起到了一个极其关键的作用，它根据控制电路的指令来实现电源输入和输出的切换，从而实现电能的转换。

而同时，输出滤波器则用来去除开关电源输出中的高频噪声和纹波。

最后，反馈调节电路通过对输出电压进行采样和比较，调整控制电路的工作状态，以达到稳定输出电压的目的。

了解了开关电源芯片的基本组成部分以及其所起的作用，接下来我们来具体分析一下开关电源芯片的工作过程。

首先，在正常工作状态下，开关电源芯片会通过控制电路对功率开关进行控制，将输入电源源电压转换为输出电压，并保持输出电压的稳定。

其次，当输出电压超过设定值时，反馈调节电路会对控制电路发出信号，控制电路再通过控制功率开关，将输入电压切断或降低输出电压来实现调节。

最后，当输出负载增加时，功率开关会自动调整自身的工作状态，以保证输出电压的稳定。

开关电源芯片的优点主要有以下几个方面：首先，由于开关电源芯片采用了高频开关技术，使得开关转换频率高，从而大大减小了变压器的体积和重量。

其次，开关电源芯片具有工作效率高、低电压波动等特点，能够提供干净的电源输出。

开关电源的工作原理开关电源电路图详解（开关电源）的（工作原理）开关（电源）是利用现代（电力电子）技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制(PWM)控制（IC）和（MOSFET）构成。

开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏安乘积是很小的（在导通时，电压低，（电流）大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率（半导体）器件上所产生的损耗。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。

脉冲的占空比由开关电源的（控制器）来调节。

一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。

通过增加变压器的二次绕组数就可以增加输出的电压值。

最后这些交流波形经过整流滤波后就得到直流输出电压。

开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。

随着随着电力（电子）技术的发展和创新，目前开关电源主要以小型、轻量和高效率的特点被广泛应用到几乎所有的电子设备，其重要性可见一斑。

基于TOP204的15V开关电源电路图图为TOP204的典型应用电路。

该电源的技术特点是输入电压为交流85～265V；输出电压为15V±2％；额定输出功率为30W；输出电压纹波不大于±50mV；线性调整率为±2％；效率为85％。

电路中，由N3、D8、C7、IC2、IC3、R1～R4和C8构成输出电压取样电路，控制IC1输出脉冲的占空比，从而实现稳定输出电压的目的。

调整C3和R5使振荡频率在30KHz-45KHz。

输出电压需要稳压。

输出电流可以达到500mA.有效功率8W、效率87%。

其他没有要求就可以正常工作。

推挽式开关电源电路图推挽式开关电源的典型电路如下图所示。

目录概述 (2)线性电源 (2)LDO电路的原理 (2)举例 (3)LDO的选择注意事项 (4)输入、输出以及降低电压 (4)负载电流要求 (4)封装与功耗 (5)输出电容器 (5)负载调整率 (5)开关电源 (5)晶体管开关电路的设计 (5)开关电路分析 (5)应用举例 (6)功率晶体管开关电源的设计 (7)MOS管开关电源的设计 (9)电源的比较 (10)LDO应用于开关电源 (11)简化开关电源设计 (11)提高开关电源的负载调整率 (11)有效滤除开关电源电磁干扰，减小纹波输出 (12)为开关电源提供过流保护 (12)生产厂家 (12)概述目前直流电源电路使用的方法有两种，即串级型（线性电源）和开关型电路。

串级型电源是一种在输入和输出间串联地接入控制期间---晶体管等构成的电路。

这种方式的电源在输出电压的过程中在电源控制器件上也产生电压降，所以输出电压必然低入输入电压，电源的效率也比较低。

开关型电源是将晶体管开关电路或者FET开关电路与电感器或电容器组合构成的电源电路，与串级型相比其优点是效率非常高，而且在确保高效率时能自由地进行降压或升压。

线性电源LDO电路的原理LDO用于控制输出电压用的晶体管，在电源和负载之间是串联连接的。

我们直接从电路分析入手。

如下图1：5V图1这是一个简易的利用射极跟随器做出来的直流电源电路，将5.6V的齐纳二极管与射频跟随器相组合，输出电压为5.0V，从理论上来讲如挑选不同的齐纳二极管，就能得到任意的输出电压。

C1为了消除齐纳二极管的噪声，C2为了降低阻抗优点：简单，电流为数十毫安。

缺点：大电流时输出电压会下降。

应当说明的是，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

射极跟随器的特点是输出阻抗低，输入阻抗高，无电压放大作用。

共射极放大器，共基极放大器的特点和作用不做展开。

改进上述电路的缺点：利用负反馈，如图2：这样，由于负载电流的变动而产生输出电压的变化，因负反馈而得到补正，从而能保持输出电压的稳定。

开关电源芯片选型开关电源芯片是一种将交流电转换为直流电的关键元件，广泛应用于电子设备和工业控制系统中。

选择适合的开关电源芯片对于电路性能的稳定性和效率至关重要。

在选型时，需要考虑以下几个方面的因素。

首先，功率需求是选型的基础。

开关电源芯片的功率输出范围从几瓦到数百瓦不等，需要根据实际需求选择适合的功率范围。

如果功率需求较小，可以选择集成度较高的线性稳压芯片；如果功率需求较大，需要选择功率转换效率较高且适合高功率的开关电源芯片。

其次，输入电压范围也是选型的重要考虑因素。

不同的应用场景具有不同的输入电压范围，有些是固定电压输入，有些是宽电压输入。

对于固定电压输入的场景，可以选择适用于该固定输入电压的芯片；而对于宽电压输入场景，需要选择电源芯片具有宽高输入电压范围的特点。

接下来是输出电压和电流的要求。

根据具体应用中的需求，选择输出电压和电流范围合适的电源芯片。

有些芯片可以通过外部元件进行调整，而有些芯片则需要根据实际情况选择恰当的型号。

此外，选型时还需要考虑芯片的性能参数，如转换效率、纹波电压、线性度等。

转换效率是指电源芯片将输入电能转换成输出电能的效率，一般来说，转换效率越高，能量损耗越小，反之亦然。

纹波电压是指输出直流电中的交流成分，一般情况下，纹波电压越小，输出电压的稳定性越好。

线性度则是指输出电压与输入信号之间的线性关系，线性度越好，输出电压的准确性和稳定性也越高。

最后，还需要考虑芯片的安全性和可靠性。

开关电源芯片一般具有过电流保护、过热保护和短路保护等功能，能够保护电路和电源芯片的安全性。

此外，选择来自知名品牌的芯片和有良好信誉的供应商，可以提高电源芯片的可靠性和稳定性。

综上所述，开关电源芯片选型需要考虑功率需求、输入电压范围、输出电压和电流要求、性能参数以及安全性和可靠性等因素。

只有充分的了解和考虑这些因素，才能选择到合适的开关电源芯片，以满足实际应用的需求。

开关电源常用芯片开关电源是一种能将输入电压转换为稳定输出电压或电流的电子电源。

在开关电源中，常用的芯片有以下几种。

1. 稳压芯片稳压芯片是开关电源的核心部件之一，通常用于实现输入电压的稳定输出。

稳压芯片通过监测输出电压，反馈给控制电路，控制开关管的导通和截止，从而调整输出电压的稳定性。

常见的稳压芯片有LM78XX系列和LM317等。

2. PWM芯片PWM芯片是用于开关电源中的脉冲宽度调制控制器。

它能够根据输入电压和输出负载的变化，通过调整脉冲宽度和频率来控制开关管的导通和截止，从而保持输出电压的稳定性。

常见的PWM芯片有UC384X系列和SG352X系列。

3. 开关管驱动芯片开关管驱动芯片通常用于控制开关电源中的功率开关管，使其在合适的时间进行导通和截止。

开关管驱动芯片通常具有较高的驱动能力和快速的响应速度，以确保开关管的正常工作。

常见的开关管驱动芯片有TC442X系列和IR210X系列。

4. 光耦隔离芯片光耦隔离芯片是用于实现输入和输出信号的电气隔离的芯片。

在开关电源中，输入和输出信号通常需要电气隔离，以保证电路的安全性和稳定性。

光耦隔离芯片通过光电转换将输入和输出信号隔离，并通过光耦隔离器传输信号。

常见的光耦隔离芯片有TLPXX系列和LTVXX系列。

5. 反激芯片反激芯片是用于开关电源中的反激式电路控制器。

反激电路是一种常见的开关电源拓扑结构，通常用于较小功率的应用。

反激芯片能够实现输入和输出电压的转换，并通过控制开关管的导通和截止，保持输出电压的稳定性。

常见的反激芯片有L656X系列和L656X系列。

以上只是开关电源中常用的一些芯片，每种芯片都有不同的特性和应用领域。

在实际应用中，还需要根据不同的需求选择合适的芯片来设计和实现开关电源。

开关电源原理分析开关电源是一种常见的电源供应系统，它通过不间断地开关调节电流，使得输出电压稳定。

本文将对开关电源的原理进行分析，包括其基本构成、工作原理和优缺点等。

一、开关电源的基本构成开关电源主要由以下几个基本部分组成：1. 输入滤波电路：用于减小输入端的干扰电流和噪声。

2. 整流电路：将交流输入转换为直流电压。

3. 直流链接电路：连接整流电路和升压、降压电路。

4. 控制电路：用于控制开关器件的导通和关断。

5. 变换电路：包括升压和降压电路，用于根据需要提供稳定的输出电压。

6. 输出滤波电路：用于减小输出端的纹波电流和残余噪声。

二、开关电源的工作原理开关电源的工作原理如下：1. 控制器接收输入电压，并根据需要产生相应的控制信号。

2. 控制信号使得开关管正常工作，实现导通和关断的变化。

3. 当开关管导通时，输入电源的电能会通过变压器传递到输出端，根据变压器比例得到所需的电压。

4. 当开关管关断时，输入电源的电能会存储在电感中，并通过二极管输出到负载，保持输出电流的稳定性。

5. 控制器不断监测输出电压和电流，并根据需要调整开关管的导通和关断频率，从而实现输出电压的稳定。

三、开关电源的优缺点开关电源相比于传统的线性电源，具有以下优点：1. 高效率：开关电源采用开关器件进行调节，能够更有效地转换电能，提高能源利用率。

2. 小体积：由于开关电源使用高频开关器件，可以采用较小的变压器和滤波电容，使得整个电源系统更加紧凑。

3. 轻量化：由于效率高和体积小，开关电源在重量上较传统线性电源更轻便，适用于便携式设备。

4. 电压稳定性好：开关电源通过高频开关调节电流，能够更精确地控制输出电压，使其更加稳定。

然而，开关电源也存在一些缺点：1. 输出纹波：由于开关管的开关频率较高，会引入输出纹波电流，需要通过滤波电路来减小。

2. EMI干扰：开关电源高频开关会产生较强的电磁辐射干扰，需要采取相应的措施来减小对周围设备的影响。

开关电源芯片的原理
开关电源芯片是一种用于电源控制和管理的集成电路芯片，其工作原理主要包括以下几个方面：
输入电压稳压与滤波：输入电压经过稳压和滤波电路，变成稳定的直流电压，并且对于输入电压的波动和噪声进行抑制。

PWM控制：开关电源芯片内置PWM控制器，根据控制信号调节输出电压和电流，实现电源的高效稳定。

开关管：开关管是开关电源的核心器件，也是芯片内部的主要控制对象。

PWM控制器通过控制开关管的导通和断开时间，调节输出电压和电流，实现高效稳定的电源输出。

输出稳压滤波：输出电压经过稳压和滤波电路，在保证稳定性的同时，对于输出电压的波动和噪声进行抑制。

保护电路：开关电源芯片内置多种保护电路，如过流保护、过热保护、过压保护和反向保护等，保障电源和负载的安全运行。

总之，开关电源芯片通过内部的PWM控制器、开关管、稳压滤波电路和保护电路，实现对输入电压的稳定调节和对输出电压的高效稳定控制。

在电源控制和管理方面有着广泛的应用。

开关电源的芯片开关电源是一种可以将交流电转化为直流电的电源设备。

它通常由多个部件组成，其中最重要的是芯片。

开关电源的芯片是整个开关电源系统中的控制中心，起着非常重要的作用。

本文将探讨开关电源芯片的工作原理、类型和应用。

开关电源芯片的工作原理是基于开关原理。

它由一个或多个开关器件（如晶体管或二极管）和一个控制器组成。

控制器负责监测输入电压和输出电压，并根据需求控制开关器件的开关行为。

当输入电压提供给开关器件时，控制器将相应的信号发送给开关器件，使其打开或关闭，以实现对输出电压和电流的精确控制。

开关电源芯片可以根据其工作方式的不同分为两种类型：电流模式和电压模式。

在电流模式开关电源芯片中，控制器以输出电流作为主要参考，根据负载情况和外部调节信号的反馈，调整开关器件的开关频率和占空比，以达到恒定输出电流的目的。

而在电压模式开关电源芯片中，控制器以输出电压作为主要参考，并根据负载变化和外部调节信号的反馈，调整开关器件的开关频率和占空比，以保持恒定的输出电压。

开关电源芯片具有许多优点，使其在各种应用中得到广泛应用。

首先，由于开关电源芯片可以根据需求精确地控制输出电压和电流，因此可以满足不同设备对电能的需求。

其次，开关电源芯片可以将输入电压转化为稳定的输出电压，提供稳定可靠的电源供应。

此外，开关电源芯片还具有高效能的特点，能够将输入电能以较低的能量损耗转化为输出电能。

最后，开关电源芯片还具有小体积、重量轻和可靠性高等特点，非常适用于移动设备和高频电源等应用领域。

在实际应用中，开关电源芯片可以应用于各种电子设备和系统中。

例如，它可以应用于计算机、通信设备、工业自动化设备和家用电器等领域。

此外，开关电源芯片还可用于光伏发电系统、电动汽车充电器和LED照明系统等新能源领域。

它的广泛应用不仅改善了电源供应的稳定性和可靠性，而且也有助于提高能源利用效率和环境保护。

总之，开关电源芯片是开关电源系统中的核心部件，它以其精确的控制能力和高效能的性能，为各种电子设备和系统提供了稳定可靠的电源供应。
