充放电一体机工作原理充放电一体机，听起来是不是有点高大上？它就像是我们生活中的“充电宝”，不过功能可多了。

想象一下，手机没电了，急得像热锅上的蚂蚁，恨不得有个神奇的机器能立马让它重回满电状态。

充放电一体机就是这么个“救星”，它能在需要的时候给电池充电，电池不需要的时候又能把电放出来，真是个万能的小家伙。

你知道吗，这种机器的工作原理其实不复杂。

就像一个翻转的开关，电流在里面像小鱼一样游来游去。

有电的时候，它们欢快地在电池里转，像是在开party；没电的时候，电流就乖乖地“回家”，把电力送给你需要的设备，真是有趣又神奇。

很多人一听到“电池”，脑海里总是想起那些厚重、笨拙的老古董，但充放电一体机可不一样，它们小巧玲珑，放在家里、办公室、甚至车里都不占地方。

充放电一体机的神奇之处在于，它不仅能为电池充电，还能实时监测电池的状态。

这就像一个细心的护士，随时关注着病人的健康状况。

要是电池快没电了，它会立刻提醒你，别让它“饿着”。

这样一来，你就不用担心错过充电的最佳时机，省心省力，简直是个贴心小棉袄。

充放电一体机的应用场景可多着呢！你在户外露营，没电了？没问题，充放电一体机来帮你。

想在海边玩一天，拍照打卡，结果手机没电，怎么办？别怕，充放电一体机能把你的手机电量“续命”。

这玩意儿不但能为手机充电，还能为各种小电器供电，简直是户外活动的必备神器。

有些人可能会想，这么好的东西，怎么用啊？使用充放电一体机就像是喝水一样简单。

你只需要把它接上电源，然后把需要充电的设备插上去，哦，别忘了，按下启动按钮，就像打开电视机一样，一切就都搞定了。

就算你是个电器小白，也能轻松驾驭。

再说了，充放电一体机的安全性也很高，它们内部有很多保护机制，确保在充电过程中不会出什么意外。

就像在超市购物时，总会看到的“安全第一”标语，充放电一体机也是把安全放在第一位。

它们会监测电流和温度，防止过热、短路等问题，真是靠谱得让人放心。

不过，使用充放电一体机时也要注意哦。

220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。

充放电机工作原理
充放电机是一种用于充电和放电的设备，它通过特定的工作原理来实现电能的转化和储存。

充放电机的工作原理主要依靠电化学反应来进行能量转换。

在充电过程中，充放电机接收外部电源输入的直流电，通过内部的变换装置将直流电转换为相应的电压和电流输出。

同时，充电机内部的电化学储能元件（如电池或超级电容器）将部分电能储存起来。

在放电过程中，充放电机将储存的电能通过逆向的电化学反应转化为电流输出。

这时，内部的变换装置将储存的电能以特定的方式转化为直流电输出，供外部电路使用。

充放电机的工作原理涉及到许多关键元件和工作环节。

其中，变换装置是实现电能转换的重要组成部分。

常见的变换装置包括变压器、开关电源和逆变器等，通过这些装置可以将输入的电压和电流进行变换和调节，从而适应不同的输出需求。

此外，电化学储能元件也是充放电机工作原理的关键。

电池是一种常见的储能元件，它通过化学反应将电能储存起来，并在需要的时候将储存的电能释放出来。

超级电容器则是另一种重要的储能元件，它具有高能量密度和快速充放电能力，适用于一些需要大功率输出和短时脉冲能量供应的场合。

综上所述，充放电机通过电化学反应和变换装置的配合工作，实现了电能的转化和储存。

这种设备在能源的转换和利用中具
有重要的应用价值，广泛应用于电动车、电站储能、太阳能光伏发电等领域，为实现可持续发展和能源领域的绿色转型做出了贡献。

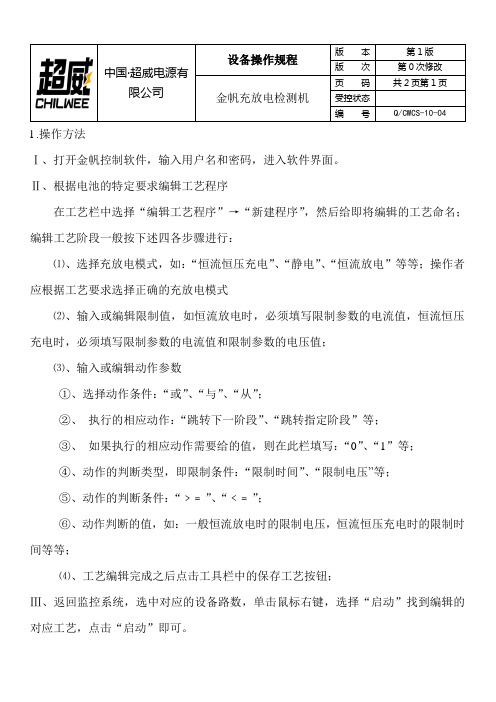

l .操作方法
Ⅰ、打开金帆控制软件，输入用户名和密码，进入软件界面。

Ⅱ、根据电池的特定要求编辑工艺程序
在工艺栏中选择“编辑工艺程序”→“新建程序”，然后给即将编辑的工艺命名；编辑工艺阶段一般按下述四各步骤进行：
⑴、选择充放电模式，如：“恒流恒压充电”、“静电”、“恒流放电”等等；操作者应根据工艺要求选择正确的充放电模式
⑵、输入或编辑限制值，如恒流放电时，必须填写限制参数的电流值，恒流恒压充电时，必须填写限制参数的电流值和限制参数的电压值；
⑶、输入或编辑动作参数
①、选择动作条件：“或”、“与”、“从”；
②、执行的相应动作：“跳转下一阶段”、“跳转指定阶段”等；
③、如果执行的相应动作需要给的值，则在此栏填写：“0”、“1”等；
④、动作的判断类型，即限制条件：“限制时间”、“限制电压”等；
⑤、动作的判断条件：“﹥﹦”、“﹤﹦”；
⑥、动作判断的值，如：一般恒流放电时的限制电压，恒流恒压充电时的限制时间等等；
⑷、工艺编辑完成之后点击工具栏中的保存工艺按钮；
Ⅲ、返回监控系统，选中对应的设备路数，单击鼠标右键，选择“启动”找到编辑的对应工艺，点击“启动”即可。

2、注意事项
2.1认真检查编辑的工艺程序与给定的工艺程序是否相符，
2.2检查工艺中充放电的限制条件是否正确，
2.3在监控系统中检查对应路数的单只电池电压和总电压显示是否正确，2.4程序启动后，观察运行程序与编辑程序是否相符。

注：实验室常用规格程序编写如下。

电瓶叉车充电安全操作规定电瓶叉车是目前常见的一种物流设备，它使用电池作为动力源。

充电是电瓶叉车日常运行的必要环节，然而电瓶的充电过程中也存在一定的安全隐患。

为了确保员工的人身安全和设备的正常运行，公司在实际生产中需要严格遵守电瓶叉车充电的安全操作规定。

下面就对电瓶叉车充电的安全操作规定进行详细解读。

一、充电设备的准备与检查1. 应配备专用的充电设备和附件，确保其功能正常、安全可靠。

2. 充电设备应定期进行检查和维护，确保其工作正常。

检查内容包括电池连接线路的状态、连接器的牢固度、充电插座的中断保护功能等。

3. 充电设备工作地点应干燥、通风良好，并应配备灭火器等消防设施。

4. 充电设备周围应设置隔离带或警示标志，防止非工作人员靠近。

二、电池的保养与处理1. 电池应处于充电状态时，及时添加去离子水。

但严禁在充电时打开电池盖，以免发生爆炸事故。

2. 定期检查电池的绝缘状况，发现有破损、泻电等情况应及时更换。

3. 充电时需要防止电池过热，否则可能对电池和充电设备造成损害。

应特别注意夏季高温天气下的充电操作，必要时可通过外部散热措施降低电池温度。

4. 当电池发生漏液、变形等异常情况时，应立即停止充电，并将其处理或更换，确保安全运行。

三、充电操作流程1. 充电前应将叉车停放在指定地点，并将车辆熄火，确认不会有电瓶叉车启动等行为发生。

2. 使用电池取下器将电池取下，并放置在专用的电池架上，注意放置稳固，防止电池滑落或意外碰撞。

3. 在充电设备上插入充电插座后，再将电池端子与充电插座相连接。

一般情况下，先连接负极后连接正极，拔出时则相反。

4. 填充足够的去离子水后，关闭电池盖，并将电池返回到电瓶叉车上。

5. 确保电池安全连接后，可以启动充电设备开始充电。

根据电池容量和放电情况，选择合适的充电时间和充电电流。

6. 在充电过程中，应始终注意电池和充电设备的工作状态，如有异常情况应及时处理。

7. 充电完成后，应先关闭充电设备，再拔出充电插头。

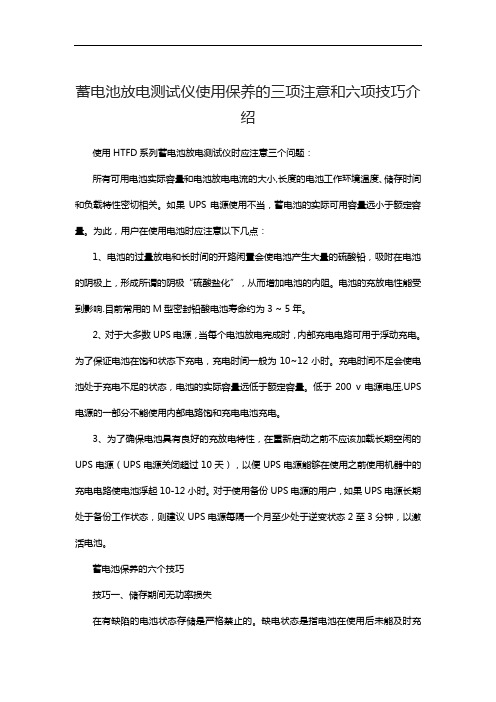

蓄电池放电测试仪使用保养的三项注意和六项技巧介绍使用HTFD系列蓄电池放电测试仪时应注意三个问题：所有可用电池实际容量和电池放电电流的大小,长度的电池工作环境温度、储存时间和负载特性密切相关。

如果UPS电源使用不当，蓄电池的实际可用容量远小于额定容量。

为此，用户在使用电池时应注意以下几点：1、电池的过量放电和长时间的开路闲置会使电池产生大量的硫酸铅，吸附在电池的阴极上，形成所谓的阴极“硫酸盐化”，从而增加电池的内阻。

电池的充放电性能受到影响.目前常用的M型密封铅酸电池寿命约为3 ~ 5年。

2、对于大多数UPS电源，当每个电池放电完成时，内部充电电路可用于浮动充电。

为了保证电池在饱和状态下充电，充电时间一般为10~12小时。

充电时间不足会使电池处于充电不足的状态，电池的实际容量远低于额定容量。

低于200 v电源电压,UPS 电源的一部分不能使用内部电路饱和充电电池充电。

3、为了确保电池具有良好的充放电特性，在重新启动之前不应该加载长期空闲的UPS电源（UPS电源关闭超过10天），以便UPS电源能够在使用之前使用机器中的充电电路使电池浮起10-12小时。

对于使用备份UPS电源的用户，如果UPS电源长期处于备份工作状态，则建议UPS电源每隔一个月至少处于逆变状态2至3分钟，以激活电池。

蓄电池保养的六个技巧技巧一、储存期间无功率损失在有缺陷的电池状态存储是严格禁止的。

缺电状态是指电池在使用后未能及时充电。

当电池处于失电状态时，容易出现硫酸盐化，硫酸铅晶体附着在电极板上，堵塞了电离子通道，导致充电不足和电池容量下降。

功率损耗的空闲状态越长，电池的损坏就越严重。

因此,备用电池不用时应该添加电一个月一次,所以可以保持电池的健康状态。

技巧二、定期检验在使用过程中，如果电动汽车的行驶里程在短时间内突然下降10公里以上，则电池组中的至少一个电池很可能具有短路现象，例如电网断开、板软化和板活性物质脱落。

此时，应及时对专业的电池维修机制进行检查、维修或匹配。

施展智能量，打造中国工业充电机第一品牌HCF5系列充放一体机说明书上海施能电器设备有限公司衷心感谢您选购施能充放电一体机。

为保证本机最佳效能得以充分发挥，使用前请详细阅读本说明书并妥善保管，以备今后参考(版本号：HCF5 1.1.0)。

目录第一章警告信息 (1)1、特点 (2)2、用途 (2)3、正常工作条件 (2)第二章充放电机功能 (2)第三章技术数据信息 (4)第四章充放电机安装 (4)第五章使用说明 (4)1、充电 (4)2、放电 (5)3、循环充放电 (5)4、参数设置 (5)5、系统设置 (7)6、充放电过程中显示内容 (8)第六章故障主要原因与处理 (9)第一章警告信息✧对不遵循操作规程或未经授权的技术改动造成的一切后果，本公司概不负责！✧产品的性能、参数、电气图、外观，若有改良而无法预先告知变更，敬请以实物为准！1、特点HCF5系列充放一体机采用单片机控制充放电过程，通过工业级彩色触摸屏，实时监控、显示整个充、放电过程。

产品集充电、放电、循环充放电多种工作模式于一体。

不但具有新颖的人机界面、齐全的充放电功能，而且自动化程度高，无需人员值守。

同时具有充放电过程数据记录功能以及完善的保护功能。

2、用途适用于各种酸性、碱性蓄电池的充放电。

3、正常工作条件1)海拔高度不超过1000米；2)周围介质温度不高于＋40℃及不低于－10℃；3)空气相对湿度不大于85%(当介质温度在20±5℃时)；4)无导电尘埃气体的地方；5)无爆炸危险的环境；6)不含有能腐蚀金属及绝缘的气体及蒸汽的环境；7)在没有雨雪侵袭的地方；8)在垂直面倾斜不超过5度及无剧烈振动和冲击的地方。

第二章充放电机功能1)采用工业级彩色触摸屏，实时显示充、放电参数和状态，显示故障信息和充放电曲线等信息；2)具有充电、放电、循环充放电多种工作模式；3)采用大功率电阻器进行恒流放电，对电网无污染，安全性能高。

4)具有电压自动翻档功能，根据所接蓄电池电压，充放电机自动识别并切换主变压器次级档位和大功率电阻器对应档位，实现自动翻档功能，无须人员操作。

蓄电池充放电作业指导书一、蓄电池技术规范型号：DJ200固定型阀控密封式铅酸蓄电池额定电压：2V额定容量：200安时工作温度：﹣40~+60℃蓄电池数量：104只生产厂家：深圳理士奥电源技术有限公司二、蓄电池使用条件：1、蓄电池充电方式以恒压限流为宜。

25℃环境温度条件下：浮充使用时，充电电压为2.23-2.30V/单格，最大电流不限；循环使用时，充电电压为2.40-2.50V/单格；均充电压为2.35-2.40V/单格。

最大电流为0.3C10A（C10为10小时率放电额定容量）。

2、使用蓄电池时，根据使用环境温度变化，充电电压相应调整，浮充使用时温度补尝系数为-3mv/（℃单格）即环境温度每升高1℃，充电电压降低3mv/单格；反之环境温度每降低1℃。

充电电压提高3mv/单格；循环使用时为了5mv/（℃单格）均充时为；-4mv/（℃单格）。

三、蓄电池的维护：1、室内温度和通风及照明情况是否正常，室内无异味；2、蓄电池有无渗漏，无物理性损伤（如壳、盖无裂纹或变形）；3、蓄电池连接条螺栓是否坚固，各连接导线是否松动；4、室内是否清洁；5、电池有无异常；6、蓄电池的清洁应避免产生静电；7、用湿布清洁蓄电池，禁止使用汽油、酒精等有机溶剂，也不要使用含这些物质的布抹电池；8、清扫灰尘保持室内清洁；9、定期测定每组蓄电池的电压是否符合规定；10、定期紧固连接螺丝，保证连接良好；11、系统间隔90天，自动对蓄电池组均充一次。

四、蓄电池的使用充电：浮动充电（浮充）充电参数充电电压：2.23～2.30V/单体(25℃) (建议设置为2.25V/单体)最大充电电流：0.30C10温度补偿系数：-3mV/℃.单体(以25℃为基点)充电电压变动范围为±0.02V/单体注意：1).同一电池组各单体电池的电压值在使用初期会出现一定偏差，半年之后将趋于一致。

2).浮充电压过高或过低对电池的影响如下：长时间过高（过充电）：缩短寿命。

充电机和蓄电池安全技术操作规程第一章绪论第一节系统概述充电机和蓄电池安全技术操作规程的目的是确保充电机和蓄电池的安全使用，防止事故发生。

本规程适用于充电机和蓄电池的安装、操作和维护。

第二节安全要求1.充电机和蓄电池应安装在通风良好的地方，远离易燃物和潮湿环境。

2.充电机和蓄电池应定期进行检查和维护，确保其正常运行。

3.切勿使用损坏或过时的充电机和蓄电池。

4.严禁在未授权的情况下打开充电机和蓄电池的外壳。

5.充电机和蓄电池的维修应由专业人员进行。

第二章充电机安全技术操作规程第一节充电机的购买和安装1.购买充电机时，应选择符合国家标准的产品，并与正规厂商购买。

2.在安装充电机时，应确保电源和电气线路正常，接地良好，避免电线过热或漏电。

第二节充电机的使用1.使用前应仔细阅读充电机的说明书，并遵守使用规定。

2.确保充电机的通风良好，不得堵塞通风口。

3.不得超过充电机标明的最大充电电流和电压。

4.在充电过程中，不得离开充电机旁，以防意外发生。

5.使用过程中，如发现充电机产生异常响声或异常发热，应立即停止使用并通知维修人员。

第三节充电机的维修和保养1.充电机的维修和保养应由具备相关资质的专业人员进行。

2.定期对充电机进行检查，确保电线、插头和插座的良好状态。

3.充电机不得随意拆卸和修理，应交给专业人员进行维修。

第三章蓄电池安全技术操作规程第一节蓄电池的购买和安装1.购买蓄电池时，应选择符合国家标准的产品，并与正规厂商购买。

2.在安装蓄电池时，应将其放置在专用的蓄电池架上，避免碰撞和倾倒。

第二节蓄电池的使用1.使用前应仔细阅读蓄电池的说明书，并遵守使用规定。

2.蓄电池的正负极应正确连接，避免短路和电解液泄漏。

3.定期检查蓄电池的电解液水平，及时补充蒸馏水。

4.不得将蓄电池过度放电，否则会损坏蓄电池。

5.在维修和保养蓄电池时，应戴好防护眼镜和手套，防止电解液溅入眼睛和皮肤。

第三节蓄电池的维修和保养1.蓄电池的维修和保养应由具备相关资质的专业人员进行。
