制造商：桂林市金同声电器有限公司厂址：广西桂林市穿山东路9号电话：************传真：************网址：TS-C型4路16V 蓄电池放电检测仪(台式）尺寸：400（长）×260（宽）×185（高）mm 使用说明书四、使用方法容量检测将开关拨至报警处，把4路放电仪正、负极夹具夹在蓄电池正、负极上，数字计时器走动，电阻丝发热，证明放电仪正常工作。

放电为红灯，报警为绿灯。

从放电到报警时间为容量检测时间。

报警后，可取下电池停止放电，也可拨下开关，深度放电至0V。

五、检测蓄电池容量标准蓄电池16V12AH 10A电流放电，时间为1小时，16V20AH 10A电流放电，时间为2小时。

以上放电检测时间为新电池容量。

六、注意事项限单块16V蓄电池放电检测，不得串联电池加电压放电，以免烧坏本机其他软件。

七、售后服务1、包用范围：本放电仪器从售出起计算保修时间、壹年内属软件质量问题的无条件免费换软件。

2、不保范围：自行折开本机维修，属不保修范围。

4目录一、产品简介 (2)二、技术参数 (2)三、放电仪结构图 (3)四、使用方法 (4)五、检测蓄电池容量标准 (4)六、注意事项 (4)七、售后服务 (4)1一、产品简介TS-C 型多功能蓄电池放电仪具有4路16V 单块电池放电，单独数字计时，自动报警，过放电至0V 。

二、技术参数1、放电参数表(新电池容量检测标准) 电池 放电电流 放电时间 标准 16V12AH 10A 1.2小时 新 电 池 容 量16V17AH 10A 1.7小时 16V20AH10A2小时2、旧电池充满电后最低容量检测标准： 4 路 放 电 检 测 仪 装 车 最 低 容量（分钟）装车后 行驶里程16V12AH 10A 放电35分钟 35公里以上 16V17AH 10A 放电70分钟 35公里以上 16V20AH10A 放电70分钟 35公里以上3、每块电池16V 单独放电，单独计时，10A 电流检测，数字时钟自动计时，当电池电压低于14V 电压时自动报警,拨动开关可过放电到0V 。

蓄电池充放电仪使用说明书广州泓淮电子科技有限公司蓄电池充放电仪说明书1、接线说明：系统的接线示意图如下所示：注意：蓄电池的正负极性不能接反！2、放电操作系统在启动后自动进入主界面：如下图所示：蓄电池充放电仪1.放电2.充电3.查询4.设置××××-××-××××：××：××1.1按下数字键“1”，进入放电界面，如下图所示：放电参数设置放电电压：×××.×V放电电流：×××.×A放电时间：××小时××分钟保存数据：××（每隔多少秒）设置放电电压：一般12V电池的放电电压下限为10.8V。

设置放电电流：依据需求设置。

设置放电时间：依据需求设置。

设置保存数据：推荐设置为60。

1.2设置完参数后按下“确认”，如下图所示：提示启动放电？<确认>----确定 <返回>----取消再按下“确认”键确定。

1.3启动放电后，可以看到放电监测界面，如下图所示：电压：×××.×V 电流：×××.×A温度：××.×℃容量：××××Ah开始时间：××××--××--××××：××：××已放时长：××：××：××状态：放电保存位置：××在放电监测界面中，可以观察到详细的放电参数：如电压、电流、容量，还可以看到启动时间、已经放电多长时间等等。

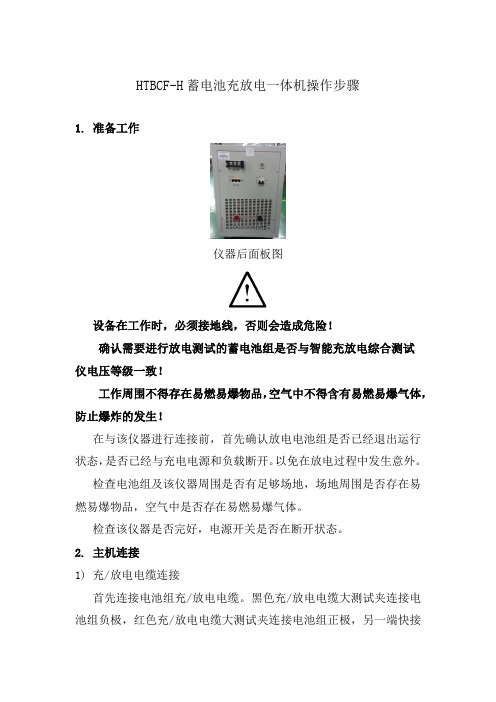

HTBCF-H蓄电池充放电一体机操作步骤1. 准备工作仪器后面板图设备在工作时，必须接地线，否则会造成危险！确认需要进行放电测试的蓄电池组是否与智能充放电综合测试仪电压等级一致！工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止爆炸的发生！在与该仪器进行连接前，首先确认放电电池组是否已经退出运行状态，是否已经与充电电源和负载断开。

以免在放电过程中发生意外。

检查电池组及该仪器周围是否有足够场地，场地周围是否存在易燃易爆物品，空气中是否存在易燃易爆气体。

检查该仪器是否完好，电源开关是否在断开状态。

2. 主机连接1) 充/放电电缆连接首先连接电池组充/放电电缆。

黑色充/放电电缆大测试夹连接电池组负极，红色充/放电电缆大测试夹连接电池组正极，另一端快接插头连接该仪器快接插座。

注意连接可靠，不要有松动现象。

连接充/放电电缆测试线时，注意安全，防止触电和短路的发生！2) 其它主机天线可靠连接。

主机电源线连接牢固、无松动。

3) 采集盒连接首先确认电池组单节电池电压是12V、6V、4V、2V。

不同的电池选择不同的测试线。

如果单节电池电压是2V、4V，则使用测量2V、4V的测试线；如果单节电池电压是12V、6V，则使用测量12V、6V的测试线。

每个采集盒可以测量12节2V、4V电池，4节6V、12V电池。

测量12V、6V电池时采集线接法：（每条采集线上都标有数字）12V或者6V单个数据采集盒接线图测量2V、4V电池时采集线接法：2V或者4V单个数据采集盒接线图如果电池数少于1个采集盒能采集的相应电池数时，把剩余的采集线接到最后一个电池上，接法如下。

例：测量24V/4V，36V/4V电池组时，1个采集盒能采集的相应电池数为12节，当电池数少于12节时用下图接线法。

电池数少于一个采集盒能采集的相应电池数时接线图如果电池数超过每个采集盒能采集的相应电池数，则需要使用多个数据采集盒。

则需要多个采集盒，下图是多个12V电池的连接方式，2V、4V、6V电池连接同理：N#数据采集盒 -- -- -- -- -- 2#数据采集盒 1#数据采集盒多个数据采集盒接线图因为一个采集盒能接的电池数有限，当电池数量多余，只有最后一个采集盒的接法不同，其它采集盒接法按图 3.3接即可。

蓄电池冲、放电测试仪操作使用说明书一、操作步骤1. 接线：将放电仪与蓄电池放电电源端子连接。

红线接线柱接于放电仪“+”端，另一端红线接于蓄电池放电端子正极；黑色接线柱接于放电仪“-”端，另一端黑色细线接于蓄电池放电端子负极。

接线完毕后应认真检查接线是否正确，注意电池输入端子正、负极是否正确不应接反。

2. 拉开直流充电屏上蓄电池进线开关。

3. 合上放电仪上控制空开，进入放电参数设置：放电电流10A，放电时间9小时，蓄电池组最低电压设置为198V。

4. 合上直流充电屏上放电空开，开始放电。

5. 放电过程中，每1个小时应在集中监控器上查看并记录每只蓄电池电压、电流、温度及整组电池电压；每2个小时用万用表对每只蓄电池及整组电池实测一次电压并记录。

在蓄电池放电结束前（快到9个小时）提前进行最后一次电压测量、记录。

6. 放电结束时，拉开直流充电屏上放电开关；7. 合上直流充电屏上蓄电池进线开关，在控制器中手动修改为均充（菜单—充电机控制—密码：11111，将“一组”的浮充状态改为均充，通过左右方向键修改），蓄电池恢复均充。

二、应急措施及注意事项1. 当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。

2. 当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池电压不得低于198V 而过放电。

3. 放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。

4. 放电检测仪和电池连接时，正负不得反接!5. 设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!6. 放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。

7. 放电及测试蓄电池电压时应做好安全措施严禁正负极发生短路现象。

8. 蓄电池充、放电过程中，应尽量减少开关操作。

9. 放电过程中，值班人员应加强对直流高频模块（交直流输入输出电压）及直流屏控、合母电压的监控，发现异常时及时进行汇报及处理；编制：质量管理部审核：批准：。

公司官方网站：/index.asp阿里巴巴网址：智能蓄电池充放电一体机一、概述智能蓄电池充/放电一体机(又称智能蓄电池活化仪)是专门针对蓄电池组深度充/放电,容量测试,电池组日常维护而设计。

可以对蓄电池进行充电，放电，也可以设定充放电次数对蓄电池进行活化，其原理是通过对蓄电池组的多次循环充/放电过程（参数设定好后此过程自动完成）从而激化蓄电池极板失效的活性物资，达到提升蓄电池容量、延长其使用寿命的目的。

整机由微处理器控制，液晶显示、中文菜单。

外观设计新颖,体积小、重量轻、移动方便.各种充/放电参数设定后自动完成多个循环过程，完全实现智能化，并配有功能完备的数据处理软件二、功能及特点1.微电脑控制:液晶显示,中文菜单,实时显示各种检测数据（充/放电电流、电池组总电压、充/放电时长、充/放电容量、启动时间、环境温度等），随时了解设备运行状态。

2.键盘操作：通过键盘设置各种充/放电参数及机器运行的各种指令。

电脑操作:通过笔记本电脑或计算机可以设置、提取，下传各种充/放电参数及机器运行的各种指令。

3.自动保护：设定活化次数到；设定的充/放电时间到；蓄电池组电压低于或高于设定的保护电压；机内温度过高；负载连线出现异常等，自动停止充/放电并报警，同时自动记录停机方式。

4.掉电功能：在活化过程中如意外掉电，自动保存所设置的充/放电参数及充/放电过程中所采集的数据，等来电后自动持续活化，各种充/放电数据连续存储，且不会对设备造成损坏。

5.数据采集：可以较快的频率采集存储活化数据（数据采集间隔时间可以设定），便于对蓄电池组性能的分析。

6.数据处理：检测到的各种数据可通过232通讯口或U盘上传计算机，经专用软件(随机配置)进行处理，生成各种直观反应蓄电池组的曲线，图形、报表等，并可打印、查询。

7.修正功能：对显示的电压，电流值无论在放电前或放电过程中都可以进行修正（校验）。

8.数据存贮：可存储连续多次的活化数据，关机不丢失。

JN-BX便携式移动供电储能电源产品使用手册安徽精能绿色能源有限公司地址：安徽省合肥市高新区潜水东路5-8号尊敬的客户，感谢您选择使用本公司的产品，产品规格请以实际产品为准，使用本产品前请仔细阅读该手册请保留本手册以备日后查用目录一产品特点 (2)1.1产品概述 (2)1.2产品特点 (2)二产品介绍 (3)2.1产品的尺寸图 (3)2.2面板介绍 (4)2.3显示屏介绍 (5)三操作说明 (6)3.1产品充电口介绍 (6)3.2产品输出口介绍 (7)四注意事项 (8)4.1使用技巧 (8)4.2安全与维护 (9)4.3故障排除 (9)4.4系统维护 (10)五保修承诺 (11)六设备参数 (11)七装箱清单及通信方式模块附件选配 (13)八安装尺寸 (14)一产品特点1.1产品概述非常感谢您使用本公司生产的多功能便携式移动供电储能电源产品。

这款产品功能非常的多，如果遇到停电,或者外出旅行需要用电,您可以使用该产品为您的电器或数码产品供电。

本电源内置高品质锂离子电池,支持DC、USB直流电输出,AC交流电输出。

使用本产品前,请认真阅读本用户手册,并妥善保存,以备查阅。

此手册用于帮助您正确地使用本产品,有关产品的配置情况,请查阅与本产品相关的合约(若有),或咨询向您出售产品的经销商。

本手册中的图片仅供参考,如果有个别图片与产品实物不符，请以产品实物为准。

1.2产品特点1.支持AC、DC、USB多种输出方式；2.内置LED照明灯，夜间应急高亮度；3.具有市电、车载、太阳能三种充电方式；4.此产品体积小，重量轻，效率高，性能稳定；5.本电源内置高品质磷酸铁锂电池，持久续航；6.本电源内置纯正弦波逆变器，稳定的交流输出；7.智能彩屏显示，可以准确显示系统的工作状态；8.具有过压、欠压、短路、过温、反接等多重保护；二产品介绍2.1产品的尺寸图参数名称质量尺寸型号JN-BX500/55-12JN-BX1000/100-12JN-BX1500/150-12JN-BX2000/150-12重量(kg)产品尺寸225*175*205mm280*228*233mm340*245*326mm340*245*326mm L*D*H(mm)2.2面板介绍表2-1接口功能介绍按键/接口作用备注AC ON/OFF 按AC开关，可实现AC输出，需要关闭时，再按下AC开关，可以实现AC输出关闭；控制开关打开控制开关，显示屏亮，可以使用DC直流输出，也可进行充电，不使用时再按下进行关闭；LED ON/OFF 按LED开关，可实现照明，需要关闭时，再按下LED开关，进行关闭；DC 充电口此接口是多选，必须打开控制开关才可使用，可连接太阳能板、市电、车载充电；注意正负极DC/12V输出12V直流电的输出口；USB5V/2A5V USB输出口，最大输出电流2A；2.3显示屏介绍表2-2图标功能介绍表2-3字段功能介绍字段名称定义功能说明Ubat蓄电池电压字段亮起，在数据显示区显示当前蓄电池电压Upv充电电压字段亮起，在数据显示区显示当前充电端的电压Icharge 充电电流字段亮起，在数据显示区显示当前蓄电池充电电流Pcharge充电功率字段亮起，在数据显示区显示蓄电池充电功率Uload 逆变电压字段亮起，在数据显示区显示当前逆变器输出电压Freq逆变频率字段亮起，在数据显示区显示逆变器交流电频率Pload放电功率字段亮起，在数据显示区显示蓄电池放电功率Temp 散热器温度字段亮起，在数据显示区显示当前充电状态下散热器温度ERROR报警指示当有故障的时候，该字段亮起图标名称定义功能说明负载图标亮起表示交流负载有输出充电显示图标亮起表示检查到充电端有电压电池电量图标亮起表示电池接入，其内部表示电池电量状态图标图标亮起并滚动分别表示充电状态和放电状态故障图标图标闪烁表示系统有故障情况发生三操作说明3.1产品充电口介绍市电充电：将本产品标配的充电适配器的AC交流电接头连接至家用AC交流电插座,将标配充电器DC连接头接入本产品DC输入接口,此时光伏板图标将亮起,跑马箭头跑动起来，表示本产品的正常充电。

GSCFD-V蓄电池活化放电测试仪使用注意事项、阅读提示使用注意事项本说明书用于指导用户对该仪器进行操作。

操作者必须具有电工以上资职。

操作者在使用中应格外注意人员、设备的安全。

该仪器属于精密测试设备，在使用过程中应轻拿轻放，切勿乱扔乱摔，其结果轻者会导致外壳变形，重者会导致内部元件出现故障，影响正常使用。

避免喷溅液体到智能放电监测仪表面，以免进入系统造成永久伤害，可燃性气体可能引起爆炸。

为了您的安全，在操作该仪器前，请先阅读完本说明书中的全部内容。

测量人员应熟悉所测试系统的特点。

采取正确的测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。

我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。

在使用本测试仪前，请务必参考并遵守相关的安全注意事项，及被测试设备制造商提供的测试步骤。

安全信息安全信息用来避免发生人员伤亡和设备损害。

阅读、理解并遵守本说明书中的安全信息及说明，安全信息包括：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。

警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。

注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。

重要！表示潜在的危险情形，如果不设法避免，将可能导致测试设备的损坏。

重要安全指引警告！爆炸危险！电池产生的气体极易爆炸。

●阅读、理解并遵守所有与测试仪、电池、及电池附近任何其它设备的指引。

●禁止吸烟、点火柴，禁止将金属工具放在电池附近或在电池附近制造火花。

●使用测试仪前应将接线端清理干净。

清理时注意保护眼睛、鼻子和嘴巴。

可用苏打和水来中和酸性以降低空气的腐蚀性。

●不要将测试仪放在雨雪中或潮湿的环境中。

●不要让电池气体或硫酸接触测试仪的壳体。

●千万不要对冻结的电池进行充电、测试，或施加载荷。

执行以上操作前应先将电池解冻，并暖和到室温。

对冻结的电池进行充电、或试图对其进行测试，将引起电池爆炸并导致人员受伤。

保定市三辉电气有限公司BAODING SANHUI ELECTRIC CO.,LTD使用说明书SH-HF系列蓄电池放电仪目录◇产品概述 (1)◇主要特点 (1)◇产品选型 (1)◇技术参数 (2)◇面板说明 (2)◇操作说明 (3)◇软件安装与使用 (5)●软件安装 (5)●软件设置 (5)●监控蓄电池放电仪 (6)◇服务指南与订货须知 (10)产品概述SH-HF系列智能蓄电池放电仪是专为大容量蓄电池组进行放电维护而设计的，功能齐全、品种多样，广泛适用于电力公司、电厂以及其它行业有电池供电的系统进行维护使用。
