挖掘机电气系统培训教材一、前言随着建筑产业的不断发展，越来越多的建筑机械被应用于建筑工地上，其中挖掘机作为具有重要作用的工程机械之一，其应用领域非常广泛，广泛应用于土木工程、城市建设和矿山等领域。
在挖掘机的生产和使用过程中，电气系统是不可或缺的重要组成部分。
因此，对挖掘机电气系统的学习，具有重要意义。
本教材针对挖掘机电气系统进行深层次的解析，旨在帮助读者更好地了解并掌握挖掘机的电气系统。
二、电气系统的概述2.1 电气系统的分类挖掘机电气系统按照使用电压分类可以分为低压电气系统和高压电气系统两种。
其中低压电气系统指的是电压在1000伏以下的电气系统，多数采用24V的直流电压。
高压电气系统指的是电压在1000伏以上的电气系统。
2.2 电气系统的组成挖掘机的电气系统主要由以下五个部分组成：•电源系统•控制系统•信号系统•照明系统•仪表系统2.3 电源系统电源系统主要是提供电气系统所需要的电力，其中包括蓄电池、发电机和稳压器等组成部分。
蓄电池主要是提供挖掘机启动所需的电流，发电机则是为电气系统提供所需的电流，稳压器则起到稳定电压的作用。
2.4 控制系统控制系统主要负责挖掘机各种功能的启停和控制，其中包括发动机控制系统、辅助系统控制、液压系统控制、控制柜等部分。
在各个具体实现中会有所不同。
2.5 信号系统信号系统主要是向操作者传达有关机器状态的信息，包括转速、油压、温度等指标值，大大提高了机器的使用安全性，同时也帮助操作员更好地掌握机器的使用情况。
2.6 照明系统照明系统主要是为夜间作业提供必要的照明，大大改善了挖掘机在夜间的操作安全性，同时也提高了夜间工作的效率和质量。
2.7 仪表系统仪表系统主要是对挖掘机进行各种参数的测量，包括机器的各项指标、温度、速度等，可以及时响应机器的异常情况，并及时给出提示，以确保机器的安全使用。
三、电气系统的维护挖掘机电气系统的使用过程中，维护工作十分重要。
维护可以及时发现机器的潜在问题，并采取相应的手段进行修复和调整。
挖掘机电气系统培训教材挖掘机电气系统培训教材第一章挖掘机电气系统的概述挖掘机电气系统是挖掘机的重要组成部分，主要由电子控制系统、马达驱动系统、传感器监测系统、电池供电系统等多个部分组成。
电气系统的设计、维护与修理对于挖掘机的正常使用和操作很重要。
本章将对挖掘机电气系统的概述进行介绍。
1.1 电子控制系统电子控制系统是挖掘机电气系统中的核心部分，它主要负责对挖掘机的各种功能进行控制与管理，包括发动机控制、行走系统控制、液压系统控制和工作装置控制等。
该系统主要由控制器、传感器、执行器和线束组成。
控制器是电子控制系统的主要设备，它负责与其他设备通讯，控制机器行动。
1.2 马达驱动系统马达驱动系统是挖掘机电气系统的重要组成部分，主要包括车体驱动马达、行走驱动器、转台驱动器等。
马达驱动系统由控制器、马达和传动装置组成，控制器负责接收马达控制信号，将其转化为能够驱动马达的电信号，并控制传动装置。
马达通过传动装置带动机器进行行走或转动。
1.3 传感器监测系统传感器监测系统是挖掘机电气系统的关键部分，它主要用于监测和传递机器的相关参数信息，包括油液温度、油液流量、机器位置和速度等。
传感器监测系统通过传感器采集机器的各种参数信息，将其转换为电信号，并传递给控制器进行处理。
1.4 电池供电系统电池供电系统是挖掘机电气系统的配套设施，主要负责为挖掘机的电气设备提供电力供应。
该系统包括蓄电池、电源开关和电气线路等部分，其中蓄电池是电气系统的核心部分，负责为整个系统供电。
第二章挖掘机电气系统的工作原理挖掘机电气系统的工作原理是整个电气系统运行的基础，了解工作原理可以帮助我们更好地理解和操作挖掘机。
本章将对挖掘机电气系统的工作原理进行介绍。
2.1 控制器工作原理控制器是挖掘机电子控制系统的核心部分，负责接收传感器传来的信息，对信息进行处理后控制执行器进行动作。
控制器工作原理可概括为如下四个步骤：（1）接收信号：控制器通过控制器板上的接口接收来自传感器的信号，包括机器的位置、速度、压力等信息。

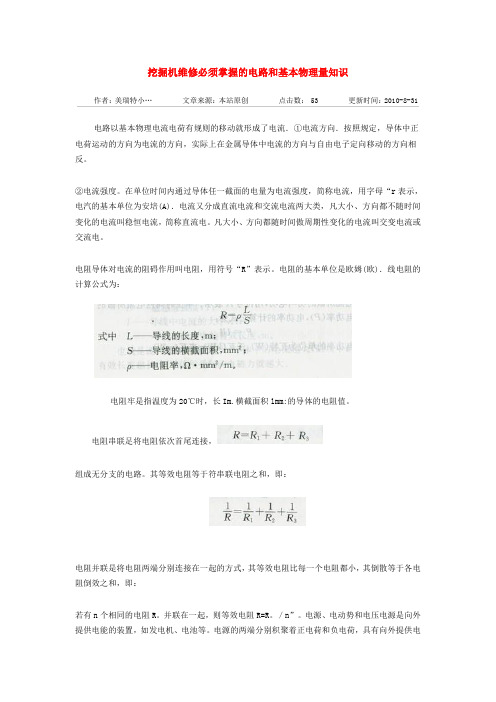

挖掘机维修必须掌握的电路和基本物理量知识53电路以基本物理电流电荷有规则的移动就形成了电流．①电流方向．按照规定，导体中正电荷运动的方向为电流的方向，实际上在金属导体中电流的方向与自由电子定向移动的方向相反。
②电流强度。
在单位时间内通过导体任一截面的电量为电流强度，简称电流，用字母“r表示，电汽的基本单位为安培(A)．电流又分成直流电流和交流电流两大类，凡大小、方向都不随时间变化的电流叫稳恒电流，简称直流电。
凡大小、方向都随时间傲周期性变化的电流叫交变电流或交流电。
电阻导体对电流的阻碍作用叫电阻，用符号“R”表示。
电阻的基本单位是欧姆(欧)．线电阻的计算公式为：电阻牢是指温度为20℃时，长Im.横截面积lmm:的导体的电阻值。
电阻串联足将电阻依次首尾连接，组成无分支的电路。
其等效电阻等于符串联电阻之和，即：电阻并联是将电阻两端分别连接在一起的方式，其等效电阻比每一个电阻都小，其倒散等于各电阻倒效之和，即：若有n个相同的电阻R。
并联在一起，则等效电阻R=R。
／n”。
电源、电动势和电压电源是向外提供电能的装置，如发电机、电池等。
电源的两端分别积聚着正电荷和负电荷，具有向外提供电能的能力。
电源具有电动势(E)．单位为V．电动势是表示电源供电能力的物理世。
电动势的方向规定为：在电源内部从负极指向正极。
电流流过负载时，在负载两端测得的电压又称负载电压降(U)。
电压降的方向规定从正极指向负极。
电动势和电压降的主单位是伏特(v)．常用的倍数单位有干伏、毫伏(mV)和微伏(|lV)。
欧姆定律设一个电阻R上的电压降（电压）为U，其中流过的电流为，，则各量之间的关系为：电功与电功率电流所做的功叫电功，用符号A表示。
单位时间内电流所做的叫电功率(P)．电功率的计算公式为：电功率的单位为瓦特(w)、千瓦(kW)、毫瓦(mW)。
以上就是"挖掘机维修必须掌握的电路和基本物理量知识"。
挖掘机中的基础电路介绍，新入门挖友的必备知识说起挖掘机中的电路，可以分为两个时间段,在二十年以前，其电路是非常简单的，只有发动机的起动，水温，机油压力，灯光，嗽叭等。
这里不作多说。
在近二十年的时间内，挖掘机在电路和液压上，得到了突飞猛进的发展。
现在的挖掘机就电路而言可以说是无处不在，按电器元件和网络可以有不同的分类方法。
在这里简单地谈一下看法：按各元件所组成回路的相关性可以分为关联回路和非关联回路。
非关联回路：所谓非关联回路是指只有少数几个电器元件构成的简单回路：此一类回路既不作为其它回路的信号源，也不以其它的回路作为信号源，它的存在与否，工作与否，都对其它的回路和元件不构成影响，不过这样的回路越来越少。
如：（１），灯光：元件有开关、继电器、照明灯等（２），喇叭：元件有开关、继电器、喇叭等（３），行走速度：元件有开关、继电器、电磁阀等（４），各种液面（好象现在这些有的也关联）：2．关联回路：与非关联回路相反，在关联回路中，各回路都不是独立的，相互间要么以外来信号作为源信号，要么以自己采集的信号作为别的回路的控制源信号。
由于此种分法不易理解，在此不作过多的说明。
按其功能分可以分为显示系统和控制系统。
显示系统：此类系统主要是用于驾驶中机械操作手为了及时了解机械的运转状况而设置的。
其主要元件多是一些如传感器，仪表，指示灯一类，主要有：（1），水温（2），水位（3），机油压力（4）。
机油油位（5），燃油油位（6），空气（7），液压油位（8），发电（9），各种工作模态等。
2, 控制回路：所谓控制回路是指一种或几种元件，以其它的元件所采集的信号为依据，经处理后再对某机构的工作状态进行改变的回路，在回路中一定有信号采集元件（可分为自动采集和人工输入）、处理元件和执行元件。
此种回路按其控制对象可分为：发动机控制系统、液压泵控制系统、阀类控制系统和其它类控制系统。
（１），发动机控制系统：在此控制系统中，执行元件有起动马达、ＥＣ马达（步进电机），有的机械中还有停车马达或停车继电器。
挖掘机新版电气系统页(1)挖掘机新版电气系统页是现代挖掘机的核心部件，是挖掘机在工作过程中不可或缺的电气系统，对挖掘机的工作效率、安全性、稳定性等方面起着至关重要的作用。
本文将从以下几个方面详细介绍挖掘机新版电气系统页的相关内容。
一、电源系统电源系统是挖掘机电气系统的主要组成部分，该系统包括电池组、发电机、整流器、变压器、稳压器等设备，其主要功能是为挖掘机提供稳定可靠的电能供应，确保挖掘机正常工作。
在挖掘机工作过程中，人们也应时常监测电源系统的电压、电流等指标，以确保电源系统的稳定运行。
二、控制系统控制系统是挖掘机电气系统的核心部分，该系统通过各种传感器、开关、继电器等电器元件来控制挖掘机的各项操作，包括转向、加减速、行驶、上升下降等。
在挖掘机工作时，控制系统应保持稳定，以防故障引起事故。
三、保护系统保护系统是挖掘机电气系统的重要组成部分，它包括熔断器、过载保护器、继电器等电器元件，能够有效地保护电气系统不受过载、过压等故障的影响，并能防止挖掘机遭受雷击等天气灾害的损伤。
在挖掘机工作时，保护系统应保持敏感，以便及时发现并处理故障。
四、监控系统监控系统是挖掘机电气系统的最新组成部分，它通过各类传感器、处理器等设备监控挖掘机的各项工作参数，例如滑动臂的角度、挖斗的状态等。
监控系统能够更加准确地获取相关信息，并在挖掘机出现故障时及时报警提示，以实现挖掘机的自动化管理。
总之，挖掘机新版电气系统页是现代挖掘机不可或缺的电气系统，其核心组成部分——电源系统、控制系统、保护系统、监控系统等，以其稳定、可靠、高效、安全等特性，大大提高了挖掘机的工作效率和质量，为工农建设事业做出了重要贡献。
挖机电气系统培训21一、前言在现代建筑工程中，挖掘机作为一种重要的机械设备，被广泛应用于土方移动和作业。
随着科技的不断进步，挖机电控系统已经逐渐普及和广泛应用。
因此，提高挖机电气系统的维护和调整技能已经成为工程人员必须掌握的技能之一。
在本篇文档中，我们将会从电气系统的基础知识入手，为大家详细介绍挖机电气系统的组成、工作原理和调试方法。
希望本篇文档能够对大家的工作和学习有所帮助。
二、挖机电气系统的组成挖机电气系统是由电源、继电器、开关、传感器、控制模块等设备组成的控制系统。
整个系统通过电气信号的传输来调节液压系统的循环，从而控制机器的行驶、起重、倾斜等导向运动。
通常，一个挖机电气系统由以下几部分组成：1. 电池和发电机首先，挖机电气系统需要一个电源。
一个挖机通常使用一块12伏的电池来提供电力，而发电机则充当了一个备用电源。
当电池电量低时，发动机便会自动启动，并将电力转化为电池的电能。
2. 开关、继电器和传感器开关、继电器和传感器是控制系统的关键元素，可被用于控制液压系统中的各种阀门。
开关即一个电气设备，其作用是在电路中打开和关闭电流的通路。
继电器可被用于控制高电路电压。
传感器主要用于检测机器的各种状态和位置。
3. 控制模块控制模块是挖机电气系统中的一种计算机，主要由单片机等设备构成。
此设备将来自传感器和开关的各种电气信号进行处理，进而调节液压系统和控制各种机器运动。
4. 液压系统液压系统是挖机电气系统的核心部分，它将由控制模块发出的电气信号转换成液压动力，从而控制机器的动作。
三、挖机电气系统的工作原理对于挖机电气系统的工作，绝对的计算机技能并不是必须的，这里我们将挖机电气系统的概念进行初步描绘和分析。
一般来讲，挖机电气系统的工作原理如下：1.传感器测量机器的各种运动状态和位置，将电气信号发至控制模块。
2.控制模块将处理后的信号转换为具有不同电压、频率、脉冲的控制信号。
3.开关、继电器判断控制信号，并将其传至液压系统中的各个执行元件。
