挖掘机基础知识

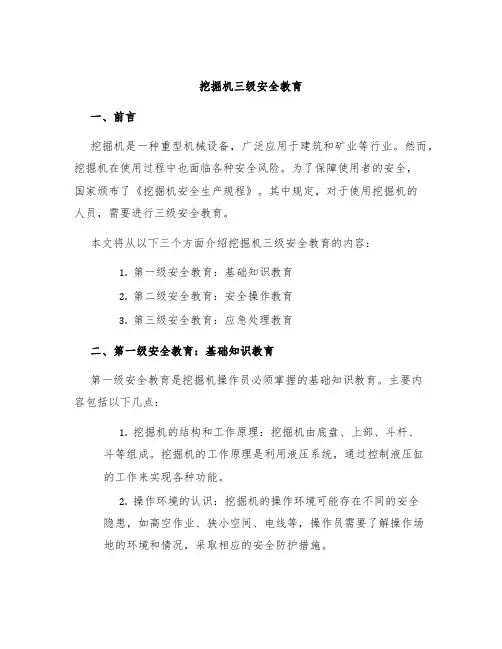

挖掘机三级安全教育一、前言挖掘机是一种重型机械设备，广泛应用于建筑和矿业等行业。

然而，挖掘机在使用过程中也面临各种安全风险。

为了保障使用者的安全，国家颁布了《挖掘机安全生产规程》。

其中规定，对于使用挖掘机的人员，需要进行三级安全教育。

本文将从以下三个方面介绍挖掘机三级安全教育的内容：1.第一级安全教育：基础知识教育2.第二级安全教育：安全操作教育3.第三级安全教育：应急处理教育二、第一级安全教育：基础知识教育第一级安全教育是挖掘机操作员必须掌握的基础知识教育。

主要内容包括以下几点：1.挖掘机的结构和工作原理：挖掘机由底盘、上部、斗杆、斗等组成。

挖掘机的工作原理是利用液压系统，通过控制液压缸的工作来实现各种功能。

2.操作环境的认识：挖掘机的操作环境可能存在不同的安全隐患，如高空作业、狭小空间、电线等，操作员需要了解操作场地的环境和情况，采取相应的安全防护措施。

3.操作规程和标准：挖掘机的操作规程和标准是保证安全生产的重要保障。

操作员需要掌握相应的规程和标准，遵守操作规程。

如正确操作挖掘机的启动、停止、移动、挖掘等动作，以及挖掘机的保养和维护等。

三、第二级安全教育：安全操作教育第二级安全教育是挖掘机操作员必须经过的安全操作教育。

主要包括以下几点：1.安全驾驶技能：挖掘机具有操作复杂、灵活性强、安全性要求高的特点。

为了保障操作安全，操作员需要具备安全驾驶技能，如驾驶和转向、油门和制动控制、准确停车等方面的技能。

2.操作技能：挖掘机的操作涉及到多种技能和操作方法，如斗杆和斗的操作、倾斜桶的操作、轮拨的操作等。

操作员需要掌握挖掘机各项操作技能，并能在不同的工作环境中操作挖掘机。

3.安全防护措施：操作员在操作挖掘机时，需要根据操作环境选择相应的安全防护措施，如佩戴安全帽、安全带等防护用品，确保人身安全。

四、第三级安全教育：应急处理教育第三级安全教育是挖掘机操作员必须经过的应急处理教育。

主要包括以下几点：1.事故预防：预防事故是保障生产安全的重要措施。

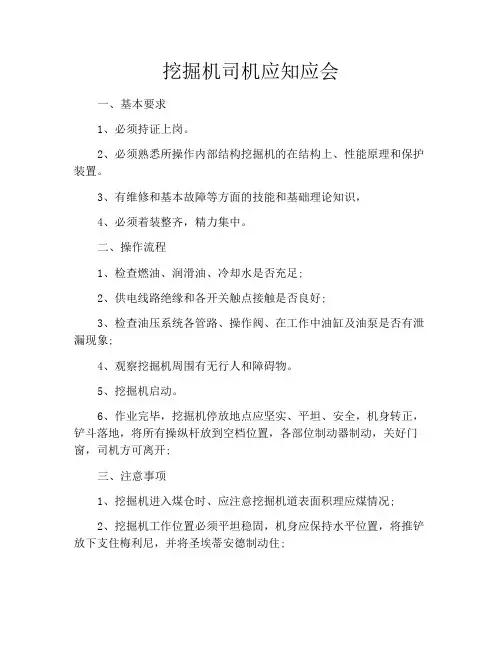

挖掘机司机应知应会
一、基本要求
1、必须持证上岗。

2、必须熟悉所操作内部结构挖掘机的在结构上、性能原理和保护装置。

3、有维修和基本故障等方面的技能和基础理论知识，
4、必须着装整齐，精力集中。

二、操作流程
1、检查燃油、润滑油、冷却水是否充足;
2、供电线路绝缘和各开关触点接触是否良好;
3、检查油压系统各管路、操作阀、在工作中油缸及油泵是否有泄漏现象;
4、观察挖掘机周围有无行人和障碍物。

5、挖掘机启动。

6、作业完毕，挖掘机停放地点应坚实、平坦、安全，机身转正，铲斗落地，将所有操纵杆放到空档位置，各部位制动器制动，关好门窗，司机方可离开;
三、注意事项
1、挖掘机进入煤仓时、应注意挖掘机道表面积理应煤情况;
2、挖掘机工作位置必须平坦稳固，机身应保持水平位置，将推铲放下支住梅利尼，并将圣埃蒂安德制动住;
3、铲斗起落不得过猛，不得悬空行驶，随时注意煤壁有无坍塌可否危险;
4、挖掘机作业期间，必须由一人操作，一人监护。

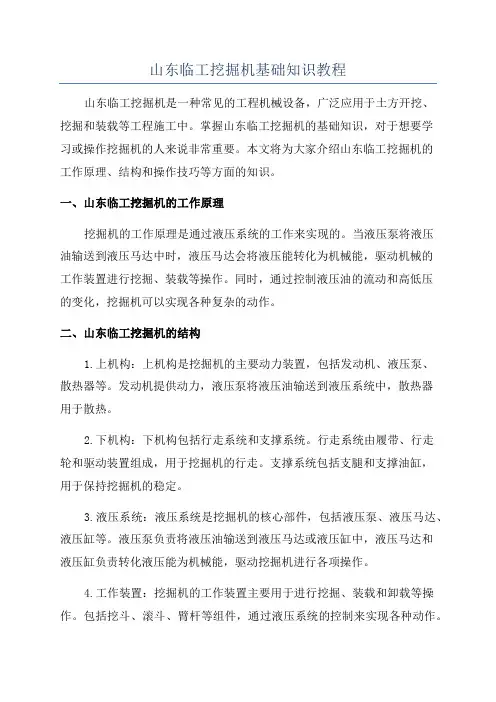

山东临工挖掘机基础知识教程山东临工挖掘机是一种常见的工程机械设备，广泛应用于土方开挖、挖掘和装载等工程施工中。

掌握山东临工挖掘机的基础知识，对于想要学习或操作挖掘机的人来说非常重要。

本文将为大家介绍山东临工挖掘机的工作原理、结构和操作技巧等方面的知识。

一、山东临工挖掘机的工作原理挖掘机的工作原理是通过液压系统的工作来实现的。

当液压泵将液压油输送到液压马达中时，液压马达会将液压能转化为机械能，驱动机械的工作装置进行挖掘、装载等操作。

同时，通过控制液压油的流动和高低压的变化，挖掘机可以实现各种复杂的动作。

二、山东临工挖掘机的结构1.上机构：上机构是挖掘机的主要动力装置，包括发动机、液压泵、散热器等。

发动机提供动力，液压泵将液压油输送到液压系统中，散热器用于散热。

2.下机构：下机构包括行走系统和支撑系统。

行走系统由履带、行走轮和驱动装置组成，用于挖掘机的行走。

支撑系统包括支腿和支撑油缸，用于保持挖掘机的稳定。

3.液压系统：液压系统是挖掘机的核心部件，包括液压泵、液压马达、液压缸等。

液压泵负责将液压油输送到液压马达或液压缸中，液压马达和液压缸负责转化液压能为机械能，驱动挖掘机进行各项操作。

4.工作装置：挖掘机的工作装置主要用于进行挖掘、装载和卸载等操作。

包括挖斗、滚斗、臂杆等组件，通过液压系统的控制来实现各种动作。

三、山东临工挖掘机的操作技巧1.上下机操作：上机前要检查挖掘机的油液和水位是否正常，确认安全后才能上机。

下机时要将挖掘机停稳，拉动总开关关闭电气设备，然后关闭发动机总开关。

2.行走操作：操作手柄使挖掘机前进、后退、转弯和停止。

行走时要根据地形的情况来调整挖掘机的行走速度和方向，保持平稳。

3.工作装置操作：通过控制手柄或脚踏板来操作挖掘机的工作装置。

挖斗可用于挖掘和装载土方，臂杆可用于调整挖掘机的作业范围和深度。

4.保养维修：挖掘机使用一段时间后要进行保养和维修，包括更换润滑油、清洁冷却系统和检查液压系统的工作状况等。

挖掘机的基本构造及基本原理挖掘机，也被称为挖掘装载机，是一种工程机械设备，广泛应用于土地开垦、建筑施工、矿山开采以及道路修建等领域。

它的作用主要是利用挖掘斗进行土方开挖、土石方搬运和装载等作业。

本文将介绍挖掘机的基本构造和基本原理。

一、挖掘机的基本构造1. 上车架：挖掘机的上车架是整个机器的主体部分，由结构坚固的钢板焊接而成。

上车架上装有发动机、液压系统、驾驶室和操作系统等重要组成部分。

2. 履带：挖掘机通常采用履带作为行走装置，履带由许多金属链节和链轮组成。

通过链轮的驱动，可以使挖掘机在各种复杂地形中行走，具有很好的稳定性和承载能力。

3. 转台：挖掘机的上部装有一个可以旋转的转台，转台可以使挖掘机实现360度的旋转，从而方便进行各种工作角度的操作。

4. 井架：井架是挖掘机的重要组成部分，它位于挖斗的前端，使挖斗能够进行上下、前后的运动。

井架通常由液压缸和支撑杆组成，通过液压系统控制其运动。

5. 挖斗：挖斗是挖掘机进行挖掘工作的重要工具，通常由耐磨钢板制成。

挖斗可通过井架的升降和井架的前后运动来实现对土方的挖掘、装载和卸载。

二、挖掘机的基本原理挖掘机的工作原理主要是通过液压系统的作用实现的。

液压系统由液压泵、液压缸和液压阀等组成，它们共同协调工作，实现挖掘机的各项功能。

1. 液压泵：液压泵是挖掘机的动力来源，它通过旋转产生压力，并将液压油送往液压系统中的液压缸。

2. 液压缸：液压缸是液压系统的执行部件，它将液压泵提供的压力转变为机械能，并通过井架和挖斗的运动实现对土方的挖掘和装载。

3. 液压阀：液压阀在挖掘机的液压系统中起到控制和调节压力、流量和方向的作用。

通过控制液压阀的开启和关闭，可以实现对液压缸的控制，从而实现挖掘机的各项功能。

挖掘机的工作原理可以简单概括为：液压泵提供动力，产生压力并将液压油送入液压系统中；液压缸实现对挖斗和井架的运动；液压阀控制液压缸的工作。

整个系统通过液压泵、液压缸和液压阀等组成的闭合回路来实现工作。

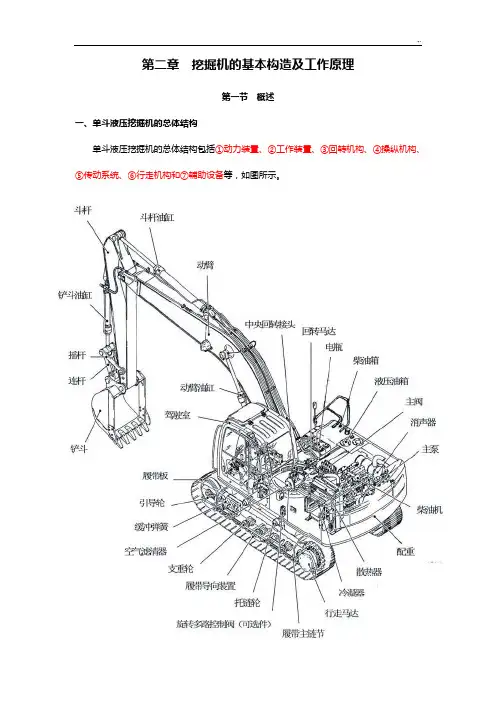

第二章挖掘机的基本构造及工作原理第一节概述一、单斗液压挖掘机的总体结构单斗液压挖掘机的总体结构包括①动力装置、②工作装置、③回转机构、④操纵机构、⑤传动系统、⑥行走机构和⑦辅助设备等，如图所示。

常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。

因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。

工作装置——①动臂、②斗杆、③铲斗、④液压油缸、⑤连杆、⑥销轴、⑦管路上部转台——①发动机、②减震器主泵、③主阀、④驾驶室、⑤回转机构、⑥回转支承、⑦回转接头、⑧转台、⑨液压油箱、⑩燃油箱、○11控制油路、○12电器部件、○13配重行走机构——①履带架、②履带、③引导轮、④支重轮、⑤托轮、⑥终传动、⑦张紧装置挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+减速机、行走马达+减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回转运动、整机的行走运动。

二、挖掘机动力系统1、挖掘机动力传输路线如下１）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动1、引导轮2、中心回转接头3、控制阀4、终传动5、行走马达6、液压泵7、发动机8、行走速度电磁阀9、回转制动电磁阀10、回转马达11、回转机构12、回转支承2、动力装置单斗液压挖掘机的动力装置，多采用直立多缸式、水冷、一小时功率标定的柴油机。

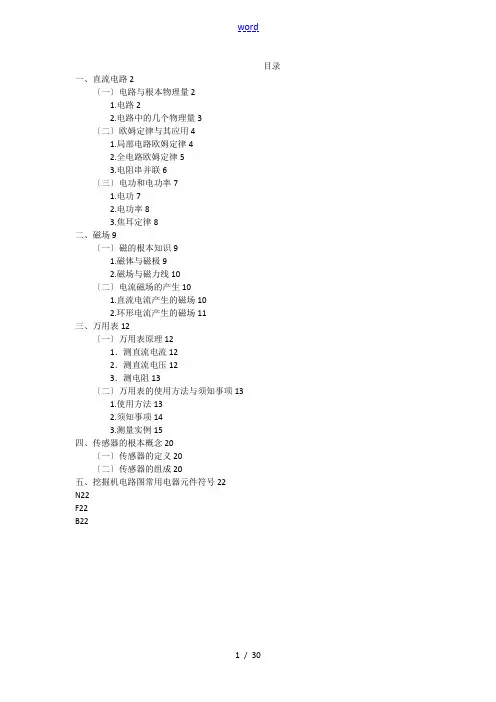

目录一、直流电路2〔一〕电路与根本物理量21.电路22.电路中的几个物理量3〔二〕欧姆定律与其应用41.局部电路欧姆定律42.全电路欧姆定律53.电阻串并联6〔三〕电功和电功率71.电功72.电功率83.焦耳定律8二、磁场9〔一〕磁的根本知识91.磁体与磁极92.磁场与磁力线10〔二〕电流磁场的产生101.直流电流产生的磁场102.环形电流产生的磁场11三、万用表12〔一〕万用表原理121．测直流电流122．测直流电压123．测电阻13〔二〕万用表的使用方法与须知事项131.使用方法132.须知事项143.测量实例15四、传感器的根本概念20〔一〕传感器的定义20〔二〕传感器的组成20五、挖掘机电路图常用电器元件符号22N22F22B22一、直流电路〔一〕电路与根本物理量电流经过的路径称为电路。

图1-1a所示为一简单电路的实物接线图。

电路可以用电路图来表示，图中的设备或元器件用国家统一规定的符号表示。

图1-1b就是图1-1a的电路图。

电路由电源、负载、连接导线、开关组成。

电源：把非电能转化成电能的装置，如挖掘机上的电瓶、发电机、手电筒上用的干电池等。

负载：把电能转化成其他形式能量的装置，如挖掘机上的照明灯、空调、收音机、起动电机等。

开关：接通或断开电路的控制元件。

连接导线：把电源、负载与开关连接起来，组成一个闭合回路。

电路的作用就是实现电能的传输和转换。

电路通常有以下三种状态：1）通路状态：电路中处处连通构成闭合回路，负载中有电流流过。

2）断路状态：电源两端或电路某处断开，电路中无电流。

3）短路状态：电源两极不经过负载直接连通的电路。

短路时会形成过大的电流，损供电电源、供电线路与负载，因此须严格防止，防止发生。

2.1电流电荷有规如此的定向移动称为电流。

导体中的电流是由于导体部自由电子在电场力作用下有规如此的移动而形成。

电流的大小取决于在一定时间通过导体横截面积的电荷量的多少。

电流的大小等于单位时间通过导体横截面积的电荷量，用字母I表示。

建筑机械基础知识1. 引言建筑机械是指在建筑工程施工中用于运输、起重、挖掘、压实等作业的专用机械设备。

建筑机械的运用能够提高施工效率，减少人力成本，确保施工质量。

本文将介绍建筑机械的基础知识，包括常见的建筑机械种类、工作原理、维护保养等内容。

2. 常见建筑机械种类在建筑施工中，常见的建筑机械种类包括：2.1 挖掘机挖掘机是一种用于挖掘土壤和石材的机械设备。

它由底盘、工作装置和上部旋转平台三部分组成。

挖掘机的主要工作原理是通过液压系统带动工作装置进行挖掘作业。

2.2 起重机起重机是一种用于起重和搬运重物的机械设备。

常见的起重机种类包括塔式起重机、桥式起重机、门式起重机等。

起重机的主要作用是通过起重机臂的升降和回转来完成重物的起吊和移动。

2.3 压路机压路机是用于路面压实作业的机械设备。

它由底盘和压路装置组成，通过振动和重力压实来改善路面的密实度和平整度。

2.4 混凝土搅拌机混凝土搅拌机是用于混合水泥、砂、骨料等原料制作混凝土的机械设备。

它通常包括发动机、搅拌装置和搅拌筒等部分。

混凝土搅拌机可分为自动搅拌机和手动搅拌机两种类型。

建筑机械的工作原理是不同种类机械根据自身构造和工作原理进行工作的过程。

3.1 挖掘机的工作原理挖掘机通过液压系统带动挖斗或其他工作装置来实现挖掘作业。

液压系统提供了动力并控制机械的运动。

挖掘机的基本工作原理是液压马达通过液压泵获得动力，将液压油压力转化为机械能，从而带动挖斗进行挖掘。

3.2 起重机的工作原理起重机通过起重机臂的升降和回转来完成重物的起吊和移动。

起重机的工作原理是通过液压系统或电动机驱动起重机臂的伸缩和回转。

起重机臂上的钢丝绳通过滑轮组或滚柱轴承进行升降和回转的运动。

压路机通过振动和重力压实改善路面的密实度和平整度。

压路机的工作原理是通过压路机轮筒上的振动系统产生振动力，将振动力传递至路面，使路面材料发生相对位移，从而提高路面的密实度。

3.4 混凝土搅拌机的工作原理混凝土搅拌机通过搅拌筒将混凝土原料进行充分混合，制作成混凝土。

一、交底目的为确保液压挖掘机在作业过程中的安全，防止事故发生，提高作业人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 液压挖掘机的基本知识（1）液压挖掘机是一种广泛用于土石方工程、基础设施建设、园林绿化等领域的机械设备。

（2）液压挖掘机主要由发动机、液压系统、工作装置、底盘、驾驶室等组成。

2. 液压挖掘机的安全操作规程（1）作业前准备1）检查液压挖掘机的各部件是否完好，尤其是液压系统、发动机、工作装置等。

2）确认工作场地无障碍物，并设置明显的警示标志。

3）检查电气系统，确保线路无破损，接地良好。

4）检查轮胎气压，确保轮胎处于正常状态。

（2）作业过程中1）操作人员必须穿戴符合规定的安全防护用品，如安全帽、防护眼镜、防尘口罩等。

2）启动液压挖掘机前，检查发动机、液压系统等部件是否正常。

3）作业过程中，保持注意力集中，注意观察周围环境，避免发生碰撞。

4）根据挖掘作业的深度和宽度，调整挖掘机的工作装置，确保挖掘深度不超过挖掘机性能规定的最大挖掘深度。

5）作业过程中，不得将手臂伸入工作装置的旋转范围内。

6）作业过程中，不得超载作业，避免损坏液压系统。

7）作业过程中，不得在挖掘机行走过程中进行装卸作业。

8）作业过程中，如遇故障，应立即停止作业，切断电源，确保安全。

（3）作业结束后1）关闭液压挖掘机的发动机，确保电源切断。

2）将挖掘机停放于安全位置，并拉紧手刹。

3）检查挖掘机各部件是否有损坏，如有损坏，应及时维修。

4）清理作业现场，确保无遗留物。

3. 液压挖掘机的维护保养（1）定期检查液压系统，确保油液清洁，无杂质。

（2）定期检查发动机，确保冷却系统、燃油系统等部件正常。

（3）定期检查轮胎气压，确保轮胎处于正常状态。

（4）定期检查电气系统，确保线路无破损，接地良好。

三、注意事项1. 操作人员必须经过专业培训，取得相应资格证书后，方可上岗操作。

2. 严禁非操作人员操作液压挖掘机。

3. 严禁在酒后、疲劳状态下操作液压挖掘机。

挖掘机理论培训资料xx年xx月xx日contents •挖掘机基础知识•挖掘机操作与使用•挖掘机维护与保养•挖掘机安全操作规程•挖掘机工作效率提升•挖掘机发展趋势与展望目录01挖掘机基础知识挖掘机主要分为轮式和履带式两种类型，其中轮式挖掘机通常在道路和建筑工地上使用，履带式挖掘机则更多用于大型矿山和水利工程。

类型不同类型的挖掘机具有不同的特点和应用领域，例如轮式挖掘机灵活性强、可适应多种作业环境，但承载能力相对较小；履带式挖掘机则具有更高的承载能力和稳定性，适用于大型挖掘作业。

特点挖掘机的类型与特点结构挖掘机主要由发动机、液压系统、工作装置、行走系统和控制系统等组成。

功能各组成部分相互配合，协同工作，实现挖掘机的各项功能。

挖掘机的组成结构作业环境挖掘机适用于各种类型的挖掘作业，如土方挖掘、水下挖掘、岩石挖掘等。

地域环境挖掘机可在不同地域和气候条件下使用，例如沙漠、沼泽、高原、寒带等。

挖掘机的使用环境02挖掘机操作与使用挖掘机驾驶室操作驾驶室门锁和座椅调整为了保证操作时的安全性和舒适性，需要调整驾驶室门锁和座椅位置。

仪表盘和开关了解仪表盘上各仪表的含义、开关的功能和使用方法，保证操作时的顺畅性。

换挡和变速熟悉换挡和变速的操作方法，掌握挖掘机在各种作业状态下的换挡时机。

了解不同铲斗的类型和使用特点，根据不同的工况选择合适的铲斗。

挖掘机铲斗操作铲斗的种类和特点掌握铲斗的操作技巧，如铲土、堆土、平土等动作的要领和注意事项。

铲斗的操作技巧了解铲斗的保养和维护方法，如定期检查铲斗的磨损情况、更换铲斗等。

铲斗的保养和维护挖掘机行走与转移挖掘机行走掌握挖掘机在不同地形和不同速度下的行走方法。

挖掘机转移了解如何将挖掘机从一个地方转移到另一个地方的方法和注意事项。

挖掘机安全操作规范熟悉挖掘机安全操作规范，如佩戴安全帽、禁止酒后驾驶等。

01020303挖掘机维护与保养每日检查液压管路每天检查液压管路是否漏油、裂纹等现象，保障液压系统正常运行。
