电工基础试题及答案期末一、单项选择题（每题2分，共20分）1. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A2. 电流的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C3. 电压的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：B4. 电功率的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：D5. 电容器的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 伏特D. 安培答案：A7. 交流电路中，电感的单位是：A. 欧姆B. 亨利C. 伏特D. 安培答案：B8. 交流电路中，电容的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A9. 交流电路中，阻抗的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 直流电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A二、多项选择题（每题3分，共15分）1. 电路的基本组成部分包括：A. 电源B. 负载C. 导线D. 开关答案：A, B, C, D2. 以下哪些是直流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：A, B3. 以下哪些是交流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：C, D4. 电路中，以下哪些因素会影响电阻的大小：A. 材料B. 长度C. 横截面积D. 温度答案：A, B, C, D5. 电路中，以下哪些因素会影响电感的大小：A. 线圈的匝数B. 线圈的直径C. 线圈的材质D. 线圈的磁芯材料答案：A, B, D三、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的________。
答案：阻值2. 电流通过电阻时，电阻会产生________，其大小与电流的平方成正比。

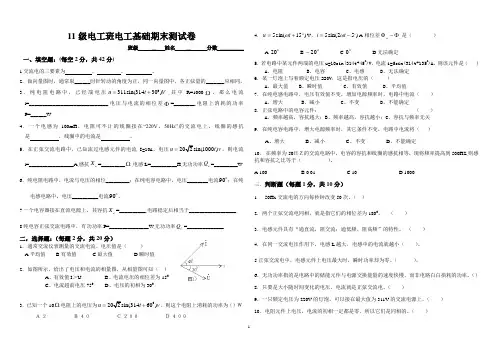

11级电工班电工基础期末测试卷班级 __ 姓名 __ 分数 _________一、填空题：(每空2分，共42分)1.交流电的三要素为 、 、 。
2．做向量图时，通常取______时针转动的角度为正，同一向量图中，各正弦量的_______应相同。
3．纯电阻电路中，已经端电压0311sin(31430)u t V =+,其中R=1000Ω，那么电流i=______________________________,电压与电流的相位差Φ=________,电阻上消耗的功率P=______W.4．一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。
5．在正弦交流电路中，已知流过电感元件的电流I=10A，电压)u t v =，则电流i=_________________A,感抗L X =_________Ω,电感L=__________H,无功功率L Q =_________W 6．纯电阻电路中，电流与电压的相位_________；在纯电容电路中，电压________电流90；在纯电感电路中，电压__________电流90。
7.一个电容器接在直流电源上，其容抗C X =__________,电路稳定后相当于__________________. 8.纯电容正弦交流电路中，有功功率P=_______________W,无功功率C Q =______________.二，选择题：（每题2分，共20分）1．通常交流仪表测量的交流电流、电压值是（ ）A.平均值B.有效值C.最大值D.瞬时值2．如图所示，给出了电压和电流的相量图，从相量图可知（ ）A 、有效值I ＞UB 、电流电压的相位差为150C 、电流超前电压750D 、电压的初相为3003．已知一个10Ω电阻上的电压为060)u t v =+，则这个电阻上消耗的功率为（）Ｗ. Ａ.２ Ｂ.４０ Ｃ.２００ Ｄ.４００4．)15sin(5 +=t u ωV ，5sin(25)i t ω=- A 相位差i u Φ-Φ是（ ）A. 20B. 20-C.0 D.无法确定5．若电路中某元件两端的电压u=10sin(314t+450)V ，电流i=5sin(314t+1350)A ，则该元件是（ ）A 、电阻B 、电容C 、电感D 、无法确定 6．某一灯泡上写着额定电压220V ，这是指电压的（ ）A 、最大值B 、瞬时值C 、有效值D 、平均值7．在纯电感电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定8．正弦电路中的电容元件： （ ）A 、频率越高，容抗越大；B 、频率越高，容抗越小；C 、容抗与频率无关 9．在纯电容电路中，增大电源频率时，其它条件不变，电路中电流将（ ）A 、增大B 、减小C 、不变D 、不能确定10．.在频率为50ＨＺ的交流电路中，电容的容抗和线圈的感抗相等，现将频率提高到500HZ,则感抗和容抗之比等于（ ）。

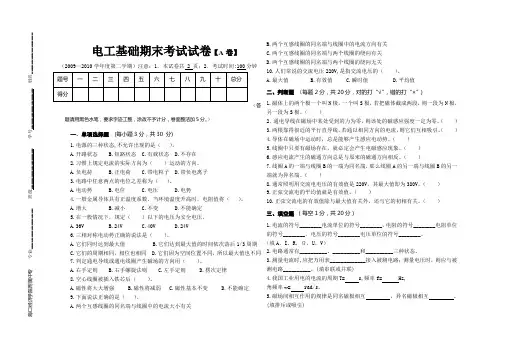

电工基础期末考试试卷【A 卷】（2009—2010学年度第二学期）注意：1．本试卷共 2 页；2．考试时间:100分钟（答题请用黑色水笔，要求字迹工整，涂改不予计分，卷面整洁加5分。
）一、单项选择题 (每小题3分，共30 分) 1.电源的三种状态,不允许出现的是（ ）。
A.开路状态 B.短路状态 C.有载状态 D.不存在 2.习惯上规定电流的实际方向为（ ）运动的方向。
A.负电荷 B.正电荷 C.带电粒子 D.带负电离子 3.电路中任意两点的电位之差称为（ ）。
A.电动势 B.电位 C.电压 D.电势4.一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ ）。
A.增大 B.减小 C.不变 D.不能确定5.在一般情况下，规定（ ）以下的电压为安全电压。
A.36V B.24V C.40V D.24V6.三相对称电动势正确的说法是（ ）。
A.它们同时达到最大值B.它们达到最大值的时间依次落后1/3周期C.它们的周期相同，相位也相同D.它们因为空间位置不同，所以最大值也不同 7.判定通电导线或通电线圈产生磁场的方向用（ ）。
A.右手定则 B.右手螺旋法则 C.左手定则 D.楞次定律 8.空心线圈被插入铁芯后（ ）。
A.磁性将大大增强B.磁性将减弱C.磁性基本不变D.不能确定 9.下面说法正确的是（ ）。
A.两个互感线圈的同名端与线圈中的电流大小有关B.两个互感线圈的同名端与线圈中的电流方向有关C.两个互感线圈的同名端与两个线圈的绕向有关D.两个互感线圈的同名端与两个线圈的绕向无关 10.人们常说的交流电压220V,是指交流电压的（ ）。
A.最大值 B.有效值 C.瞬时值 D.平均值 二、判断题 （每题2分，共20分，对的打“√”，错的打“×”）1.磁体上的两个极一个叫N 极，一个叫S 极，若把磁体截成两段，则一段为N 极，另一段为S 极。
（ ）2．通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。
《电工基础》期末考试（卷A卷B/附答案）《电工基础》期末考试卷A （附答案）一、选择题。
（2分X 10=20分）1.电路的三种工作状态是（）。
A有载、开路和短路 B 满载、过载和欠载C开路、满载和短路 D 断路、负载和满载2.电路的每个分支叫支路，一条支路流过（）电流。
A 一个B大小相同的C频率相同的D相位相同的3.图示电路中，U B为（）A -16VB 4VC -4VD 16VE4.电压和电流的参考方向可以任意选定，互不相关。
但有时为了分析方便，可采用关联参考方向。
所谓关联参考方向是指（）选的相同。
A电压和电流的大小 B 电压和电流的参考方向C电压和电流的频率 D 电压和电流的相位5.图示电路中，E1=E=R=4V,R1=R2=R=R,则A点电位U A为（）A 2VB 1VC 3V2V36.交流电的有效值是根据（）原理来确定的。
A 电阻之和B 回路电压C 电流的热效应D 电容和电感7.以支路电流为电路的独立变量，列出KCL和KVL方程，求解电路中电流的方法叫（）。
A回路电压法B节电电压法C支路电流法D回路电流法8. RC电路的时间常数为（）。
A R+CB R-C C R/CD RC9.变压器是根据电磁感应原理制成的一种静止电器。
它可用来把某一数值的交变电压或电流变换为（数值的交变电压或电流。
A有效值相同的B振幅相同C相位相同D频率相同10.在三相交流电路中，若U I分别为该电路的线电压和线电流，以下关系式正确的是（）A. P = IU cos（I）B. P = V3IU sin（I）C. P = 3IUD. P =^IU cos（I））的另二、简答题。
（本题共10分）1.我国规定高压供电的工业企业的功率因数不能低于多少？其它单位的功率因数也不能低于多少？功率因数低有哪些危害？如何提高功率因数？2.简述高压输电的好处。
三、综合分析计算题。
（本题共70分）1. （15分）电路如图所示。
（1）求图示电路的U ；（2）求1 V电压源功率，并指出是吸收还是供出功率;（3）求1 A电流源功率，并指出是吸收还是供出功率。
电工基础知识 A 类试卷姓名：分数：考试时间：1小时一、单项选择题（每题2分，满分40分）：1、电路中有正常的工作电流，则电路的状态为（C ）A．短路 B. 开路 C. 通路 D.任意状态2、荧光灯在并联电容器后，其消耗的功率将( C )A.曾大B减小C不变D与并联电容器容量有关3、在砖混结构的墙面或地面等处钻孔且孔径较小时，应选用（B ）。
A.电钻B.冲击钻C.电锤D.台式床钻4、一个12V、6W的灯泡，接在6V的电路中，灯泡中的电流为（D ）。
A．2A B. 1A C. 0.5A D. 0.25A5、发生电气火灾时应首先考虑（）AA、切断电源B、用水灭火C、用灭火器灭火D、迅速离开现场6.一般热继电器的热元件按电动机的额定电流In来选择热元件电流等级，其整定值为（B ）InA. 0.3~0.5B. 0.95~1.05C. 1.2~1.3 D1.3~1.4 7、荧光灯在并联电容器后，其消耗的功率将( C )A.增大B减小C不变D与并联电容器容量有关8、室内灯具距地高度一般不低于（ B ）米。
A、2B、2.5C、39、低压断路器的热脱扣器的作用是( B )。
A.短路保护B.过载保护C.漏电保护D.缺相保护10、我国常用导线标称截面25mm2与50mm2的中间还有一级导线的截面是( B )mm2。
A.30B.35C.40D.45 11、当电源电压降低时，三相异步电动机的起动转矩将（ C ）A.提高B.不变C.降低12.、一般异步电动机的额定效率为（B ）A.70%~85%B.75%~98%C.95%以上13、指针式万用表适用的正弦频率范围一般为（A ）A.最高档B.最低档C.任意档14、使用绝缘电阻表时摇动手柄要均匀，其转速一般保持在（C ）r/min左右A.10B.60C.120D.24015、在潮湿的工程点，只允许使用（C ）进行照明A.220V灯具B.36V的手提灯C.12V的手提灯D.110V16、我国的安全工作电压规定一般规定为（C ）A.12VB.24VC.36VD.50V17、人体的触电方式中，以（B ）最为危险A.单相触电B.两相触电C.跨步电压触电18、熔断器主要用于电气设备的（）保护。

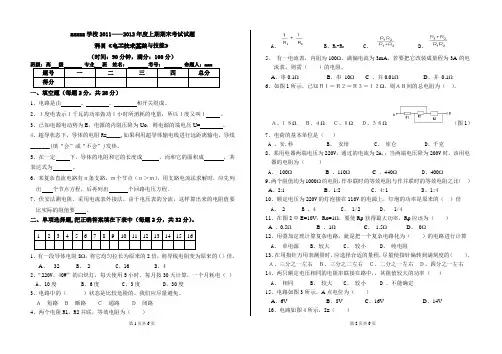

xxxxx 学校2011——2012年度上期期末考试试题科目《电工技术基础与技能》 （时间：90分钟，满分：100分）一、填空题（每题2分，共28分）1、电路是由 、 、 和开关组成。
2、１度电表示１千瓦的功率做功１小时所消耗的电量，所以１度又叫１ 。
3、已知电源电动势为E ，电源的内阻压降为Uo ，则电源的端电压U= 。
4、超导状态下，导体的电阻R=_____,如果利用超导体输电线进行远距离输电，导线_______(填“会”或“不会”)发热。
5、在一定 下，导体的电阻和它的长度成 ，而和它的面积成 ，其表达式为 。
6、某复杂直流电路有ｎ条支路，ｍ个节点（ｎ＞ｍ），用支路电流法求解时，应先列出 个节点方程，后再列出 个回路电压方程． 7、伏安法测电阻，采用电流表外接法，由于电压表的分流，这样算出来的电阻值要比实际的阻值要 。
二、单项选择题,把正确答案填在下表中（每题2分，共32分）。
1、有一段导体电阻8Ω，将它均匀拉长为原来的2倍，则导线电阻变为原来的（）倍。
A 、 32B 、 2C 、16D 、42、“220V 、40W ”的白炽灯，每天使用5小时，每月按30天计算，一个月耗电（ ） A 、10度B 、6度C 、3度D 、30度3、电路中的（ ）状态是比较危险的，我们应尽量避免。
Ａ 短路 Ｂ 断路 Ｃ 通路 Ｄ 闭路4、两个电阻R1，R2并联，等效电阻为（ ）A 、B 、R 1-R 2C 、D 、5、 有一电流表，内阻为100Ω，满偏电流为3mA ，若要把它改装成量程为3A 的电流表，则需（ ）的电阻。
A 、串0.1ΩB 、串 10ΩC 、并0.01ΩD 、并 0.1Ω 6、如图1所示，已知Ｒ１＝Ｒ２＝Ｒ３＝１２Ω，则ＡＢ间的总电阻为（ ）．Ａ、１８Ω Ｂ、４Ω Ｃ、０Ω Ｄ、３６Ω （图1）7、电荷的基本单位是（ ）A 、安.秒B 、 安培C 、 库仑D 、千克8、某用电器两端电压为220V ，通过的电流为2A ，；当两端电压降为200V 时，该用电器的电阻为（ ）A 、 100ΩB 、110ΩC 、440ΩD 、400Ω9、两个阻值均为1000Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比（ ）A 、2:1B 、1:2C 、4:1D 、1:410、额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的（ ）倍 A 、 2 B 、4 C 、 1/2 D 、 1/411、在图2中E=10V ，Ro=1Ω，要使Rp 获得最大功率，Rp 应该为（ ） A 、0.5Ω B 、1Ω C 、 1.5Ω D 、 0Ω12、用叠加定理计算复杂电路，就是把一个复杂电路化为（ ）的电路进行计算 A 、 单电源 B 、较大 C 、 较小 D 、 纯电阻13、在用指针万用表测量时，应选择合适的量程，尽量使指针偏转到满刻度的（ ）。

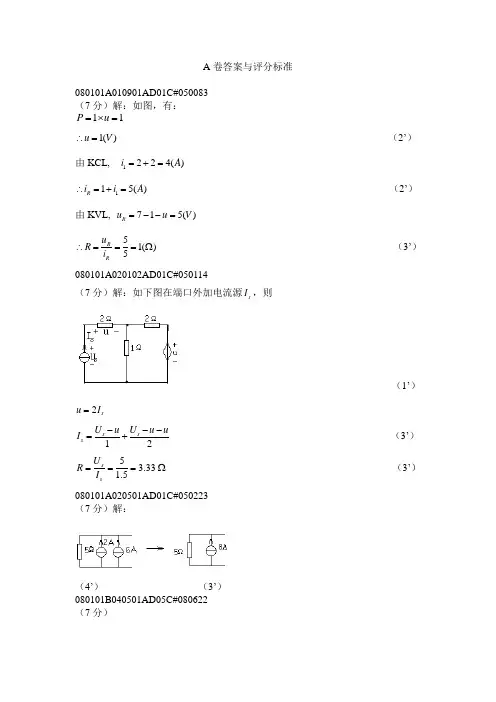

A 卷答案与评分标准080101A010901AD01C#050083 （7分）解：如图，有：11P u =⨯=1()u V ∴= （2’）由KCL, 1224()i A =+=115()R i i A ∴=+= （2’） 由KVL, 715()R u u V =--=51()5R R u R i ∴===Ω （3’） 080101A020102AD01C#050114（7分）解：如下图在端口外加电流源s I ，则（1’）2s u I =12s s s U u U u uI ---=+ （3’） 5 3.331.5s s U R I ===Ω （3’） 080101A020501AD01C#050223 （7分）解：（4’） （3’） 080101B040501AD05C#080622 （7分）080101A030701AD01C#050455 （7分）解：由戴维南等效电路R（1分）014S U R =+ ，00.512SU R =+ 解得 04R =Ω， （2分）8S U V = （2分）080.236436S U I A R ===++ （2分）080101B060301BD05C#081020 （7分）缺答案： 由线电压U 380V l =，设定相电压'''2200V,220120V,220120V AN BN CNU U U =∠︒=∠-︒=∠+︒ 线电流'U 2200I 10A R 22AN A A∠︒===线电流'U 220120I 10120A R 22CN C C∠︒===∠︒由于R B 短路，所以由KCL 可得，I I I 100101201060A B A C =+=∠︒+∠︒=∠︒ 080101B080303AD01C #051457 （7分）答案：去耦得0.01H0.01F 0.01H0.01H（1分）等效电感为 0.010.0050.01L H =+=（3分）1081.7s ω-∴===（3分） 080101A090202AD01C#051660（7分）答案：P 00222cos U I U I φ=+（2分）1022cos60o=⨯+=21 W （5分）080101A100401AD01C#051856（7分）答案：将()C u t 分成零状态响应和零输入响应：1010()10010010t t C u t e e --=-+ （3分）由零状态响应和零输入响应的线性性质，得101010()5050205030t t t C u t e e e ---=-+=- V （4分）080101A110101AD01C#052000（7分）解：12L L L c diR i L R i u dt+=-+ （1）c L dui C dt=- （2）（2）代入（1）得：2212()0c cc d u du LC R R u dt dt+++= （4分）缺 初始条件求解：i L =?u C =? （3分）换路前，电感相当于短路，电容相当于断路，有()10s L U i R R -=+，()110c s R U U R R -=+ 换路后，根据换路定律得，()()100sL LUi i R R+-==+，()()110c csRU U U R R+-==+080101C030702AD10C#120450（10分）解：断开L R 求戴维南等效电路 (1)开路电压oc u11111422(2)2282oc oc u I I I I u I =---++=--=10.4,0.2oc u V I A ∴=-= 3’ (2)求等效电阻o R 。
电工基础科期末试题及答案（电工基础科期末试题及答案）一、选择题1. 电子元件是由（ A ）构成的。
A. 半导体B. 导体C. 绝缘体D. 透明体2. 下列元件中，属于负载元件的是（ B ）。
A. 开关B. 灯泡C. 插座D. 插头3. ohm的单位是（ C ）。
A. 安（A）B. 欧（O）C. 伏（V）D. 埃（A）4. 下列哪种仪器可以测定电压？（ D ）A. 电流表B. 频率计C. 温度计D. 电压表5. 一个元器件的电子能量从一个点流向另一个点的过程是指（ B ）。
A. 感应B. 接地C. 短路D. 断路二、填空题1. 国际单位制制定的七个基本量分别是（长度、质量、时间、电流强度、物质的量、温度、发光强度）。
2. 导体上的电流方向是从（高压）流向（低压）。
3. “电阻”的单位是（欧姆）。
4. “电压”的单位是（伏特）。
5. Ohm定律公式是（ U = R × I ）。
三、简答题1. 请简述直流电和交流电的区别。
直流电：电流方向始终保持不变，电压稳定，常用直流电源为电池，电流大小恒定。
交流电：电流方向随时间周期性变化，电压大小也随之周期性变化，常用电源为发电机，电流大小也随电压大小而变化。
2. 请解释什么是电阻？电阻是指导体对通过其内部的电流流动的阻碍。
当有电压施加在导体两端时，导体内部的自由电子会遇到阻碍，从而产生电阻。
电阻的大小由导体材料、长度、截面积等因素决定。
3. 请解释什么是欧姆定律？欧姆定律是描述电阻与电压、电流之间关系的基本规律。
它表明，在恒定温度下，电阻的大小与施加在电路上的电压成正比，与电流成反比。
公式为：U = R × I，其中 U 表示电压，R 表示电阻，I 表示电流。
四、解答题1. 请简述直流电路和交流电路的组成和特点。
直流电路由直流电源、导线、负载等元件组成。
直流电源提供稳定的电压，导线负责输送电流，负载以电阻、灯泡等形式消耗电能。
直流电路特点是电流方向不变，电压大小稳定。

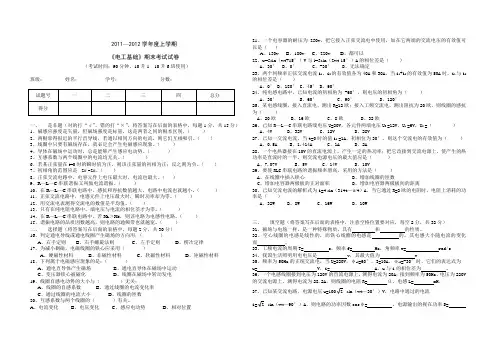

2011—2012学年度上学期《电工基础》期末考试试卷（考试时间：90分钟，10升1---10升6班使用）班级：姓名：学号：分数：一、是非题（对的打“√”，错的打“×”，将答案写在后面的表格中，每题1分，共15分）1、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。
（）2、两根靠得很近的平行直导线，若通以相同方向的电流，则它们互相吸引。
（）3、线圈中只要有磁场存在，就必定会产生电磁感应现象。
（）4、导体在磁场中运动时，总是能够产生感应电动势。
（）5、互感系数与两个线圈中的电流均无关。
（）6、若某正弦量在t=0时的瞬时值为正，则该正弦量的初相为正；反之则为负。
（）7、初相角的范围应是-2π ~2π。
（）8、正弦交流电路中，电容元件上电压最大时，电流也最大。
（）9、R—L—C串联谐振又叫做电流谐振。
（）10、在R—L—C串联电路中，感抗和容抗数值越大，电路中电流也就越小。
（）11、正弦交流电路中，电感元件上电压最大时，瞬时功率却为零。
（）12、用交流电表测得交流电的数值是平均值。
（）13、只有在纯电阻电路中，端电压与电流的相位差才为零。
（）14、在R—L—C串联电路中，若X L＞X C，则该电路为电感性电路。
（）15、谐振电路的品质因数越高，则电路的通频带也就越宽。
（）二、选择题（将答案写在后面的表格中，每题2分，共30分）16、判定通电导线或通电线圈产生磁场的方向用：（）A、右手定则B、右手螺旋法则C、左手定则D、楞次定律17、为减小剩磁，电磁线圈的铁心应采用（）A、硬磁性材料B、非磁性材料C、软磁性材料D、矩磁性材料18、下列属于电磁感应现象的是：（）A、通电直导体产生磁场B、通电直导体在磁场中运动C、变压器铁心被磁化D、线圈在磁场中转动发电19、线圈自感电动势的大小与（）无关：A、线圈的自感系数B、通过线圈的电流变化率C、通过线圈的电流大小D、线圈的匝数20、互感系数与两个线圈的（）有关。
电工技术基础与技能期末考试试卷 考生注意： 1、请首先按要求在试卷的标封处填写您的姓名和所在班级的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
选择题 填空题 判断题 简答题 计算题 总 分 得 分 一、选择题（每小题2分，共30分。
每小题中只有一个选项是正确的，请将正确选项答在答题卡上） 1. 电荷的基本单位是（ ）。
A ．安秒 B. 安培 C.库仑 D. 千克 2． 1安培等于（ ）微安。
A. 103 B. 106 C. 109 D. 102 3．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ ）倍。
A. 3 B. 1/3 C. 9 D. 1/9 4．额定电压为220V 的灯泡接在110V 电源上,灯泡的功率是原来的（ ）。
A. 2 B. 4 C. 1/2 D. 1/4 5.两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ ） A. 相同 B. 较大 C. 较小 D.减少 6. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ ）电路进行计算的。
A. 单电源 B. 较大 C. 较小 D. R 、L 7．电流是由电子的定向移动形成的,习惯上把（ ）定向移动的方向作为电流的方向。
A. 左手定则 B. 右手定则 C.负电荷 D.正电荷 8、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（ ）代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率9．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ ）有关。
A. 温度B. 湿度C. 距离D. 材质10．阻值不随外加电压或电流的大小而改变的电阻叫（ ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻11. 感应电流所产生的磁通总是企图( )原有磁通的变化。
密----------------封----------------线----------------内----------------不----------------准----------------答----------------题A. 影响B. 增强C. 阻止D. 衰减12．电容器上的电压升高过程是电容器中电场建立的过程, 在此过程中, 它从( )吸取能量。
电工基础期末考试题及答案解析一、选择题1. 电阻是流经导体时产生的电流阻碍力，其单位是：A. 安培B. 伏特C. 静电单位D. 欧姆（Ω）答案：D2. 断路器用于保护电路中的设备免受过电流和短路的损害，以下哪种情况会引起断路器跳闸？A. 过电流B. 短路C. 过载D. 以上都是答案：D3. 在直流电源中，正负极之间的电压称为：A. 线电压B. 相电压C. 电位差D. 输出电压答案：C4. 在电路中，若两个电阻串联，其等效电阻的计算公式是：A. R1 + R2B. R1 - R2C. 1/R1 + 1/R2D. R1 × R2答案：A5. 交流电的频率是指：A. 电流的大小B. 电压的方向C. 电压和电流的振荡次数D. 电源的功率答案：C二、填空题1. 电流的单位是________。
答案：安培（A）2. 电阻的单位是________。
答案：欧姆（Ω）3. 一个电路中总共有5个电阻，分别是10Ω、20Ω、30Ω、40Ω和50Ω，将它们串联后的等效电阻为________Ω。
答案：1504. 一个电路中总共有5个电阻，分别是10Ω、20Ω、30Ω、40Ω和50Ω，将它们并联后的等效电阻为________Ω。
答案：3.335. 交流电的标准频率是________Hz。
答案：50三、简答题1. 请简要说明电路中串联和并联的区别。
答案：串联是指将电路中的两个或多个电阻或电器连接在同一路径上，电流依次通过它们，而并联是指将电路中的两个或多个电阻或电器的一端连接在一起，另一端连接在一起，电流同时流过它们。
串联时，总电阻等于各电阻之和；并联时，总电阻等于各电阻的倒数之和的倒数。
2. 请简要解释过载和短路的概念，并说明它们对电路和设备的影响。
答案：过载是指在电路中传送的电流超过设计或设备所能承受的额定电流，会导致电路过热、熔断或设备损坏。
短路是指电路中由于线路的接触不良或其他原因导致电流绕过负载直接流回电源，会引发电路中断、设备烧坏或引起火灾。
R 1 R 2 电工基础期末考试试卷 一、填空题（每题2分）1、当负载被短路时，负载上电压为 ，电流为 ，功率为 。
答案： 0 ； 0 ； 02、对电流的 叫电阻。
电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。
答案： 阻碍作用 ； 弱3、串联电路中的 处处相等，总电压等于各电阻上 之和。
答案： 直流；电压4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。
答案： 05、电路主要由 、 、 三部分组成。
答案：电源；开关；负载6、已知 R 1>R 2，在它们的串联电路中R 1比R 2取得的功率 ，在它们的并联电路中R 1比R 2取得的功率 。
答案：大 ;小7、如图电路，已知R1=3，R2=6，则等效电阻R= 。
答案：2Ω 8、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。
答案：线性9、已知Ω=Ω=Ω=2,3,6321R R R ，把它们串联起来后的总电阻R= 。
答案：11Ω10、在并联电路中，等效电阻的倒数等于各电阻倒数 。
并联的的电阻越多，等效电阻值越 。
答案：之和；小11、理想电压源的内阻为 ，理想电流源的内阻为 。
答案：0；∞12、并联电路电流分配原则是：每个电阻上分配的电流的大小，与其 成 比。
答案：电阻；反13、已知一个I S =2A,R 0=2Ω的电流源，等效成一个电压源，则E= ，R 0= 。
答案： 4V ； 2Ω14、电路的三种工作状态是、短路。
答案：通路；开路15、电流所做得功，简称（即电能），单位为，用字母W表示，电能的另一个常用单位是千瓦时，用符号k W·H,即通常所说的一度电，它和焦耳的换算关系为1k W·H= J10答案：电功；瓦特；3.6×616、并联电容器的等效电容量总是其中任一电容器的电容量。
并联电容器越多，总的等效电容量。
答案：大于；越大17、某直流电源开路时的端电压为12V，短路电流为3A，则外接一只阻值为6Ω的电阻时，回路电流为。
北辰职业技术学校2010----2011学年上学期电工基础期末试卷（适用班级：1110、1113、1114、1115班）一、判断题。
（每题1分共10分）1、当电路处于通路状态时，外电路负载上的电压等于电源的电动势。
（）2、导体的长度和截面积都增加一倍，其电阻值也增大一倍。
（）3、几个电阻并联后的总电阻一定小于其中任一个电阻的阻值。
（）4、加在用电器上的电压改变了，但它消耗的功率是不会改变的。
（）5、电路中任意一个节点上，流入该节点的电流之和一定等于流出该节点的电流之和。
（）6、电容器的电容量要随着它所带的电荷量的多少而发生变化。
（）7、可以用万用表电阻档的任一倍率来检测较大容量的电容器的质量。
（）8、磁铁上有两个极，一个叫Ｎ极，一个叫Ｓ极，若把磁铁截成两段，则一段为Ｎ极，另一段为Ｓ极。
（）9、磁感应强度是矢量，而磁场强度是标量。
（）10、磁力线的方向总是从Ｎ极指向Ｓ极。
（）二、选择题。
（每题3分共30分）1、有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是A 8 ΩB 16ΩC 4 ΩD 32Ω2、电源电动势是2V、内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是A 0、2VB 20A 、2VC 20A 、0D 0 、03、如图，三只白炽灯A ,B ,C 完全相同，当开关S闭合时，白炽灯A,B 的亮度变化是A .A变亮B变暗 B.A变暗Ｂ变亮Ｃ.ＡＢ都变暗Ｄ.A B 都变亮4、用电压表测得电路两端电压为０，这说明Ａ.外电路短路Ｂ.外电路断路Ｃ.外电路上电流比较小 D.电源内电阻为05、通过一个电阻的电流为5A, 经过４min通过该电阻的一个截面的电荷量是A. 20CB. 50CC.1200CD.2000C6、如图，已知R1=R2=R3=12Ω，则AB间的总电阻为（）A 4ΩB 18ΩC 36ΩD 07、如图，R为一滑动变阻器，电源电压为U，内阻为r，当（）时电源的输出功率最大？A R最大B R最小C R=rD R=1/2r8、电容器的电容与其带电量A. 成正比Ｂ.成反比 C.无关 D.要视情况而定9、某电容器电容为Ｃ，如果不带电时电容为A.0B.CC.小于ＣD.大于Ｃ10、电路如图所示，电容器两端电压U c=R1 R2R3A BμF1Ω班级姓名考号--------------------------------------密-------------------------------------------封-------------------------------------------线--------------------------A.9VB.0C.1VD.10V三、填空题。
《电工基础》（中职）期末试卷（A）一、单项选择题（每题3分，共30分）1、一电阻元件，当其电流减为原来的一半时，其功率为原来的（）。
A.1/2B.2倍C.1/4D.4倍2、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V 电源上，则（）。
A. 40W灯较亮 B. 60W灯较亮 C.两灯亮度相同 D.不能确定3、在使用过程中要始终保持倒置状态，否则会中断喷射的灭火器是（）。
A. 1211灭火器B. 泡沫灭火器C. 二氧化碳灭火器D.干粉灭火器4、将R1﹥R2﹥R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（）。
A. R1B. R2C. R3D.不能确定5、两个电阻R1、R2并联，等效电阻值为（）。
A.1/R1+1/R2B. R1-R2C. R1R2/R1+R2D. R1+R2/R1R26、电流对人体的作用可划分为三级，其中可致人死亡的级别是（）。
A.感知电流B.感知阈值C.摆脱电流D.室颤电流7、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将（）。
A.增大B.减小C.不变D.不能确定8、两个电容器串联，若C1=2C2,则C1、C2所带电荷量q1、q2的关系是（）。
A. q1=2q2B. 2q1=q2C. q1=q2D.无法确定9、判定通电导线或通电线圈产生磁场的方向用（）。
A.无法确定B.右手螺旋定则C.左手定则D.楞次定律10、我国民用电为（）。
B. 220V、50HzC. 110V、50HzD.不能确定二、填空题（每空2分，共30分）1、电路是由、、和等组成的闭合回路。
电路的作用是实现电能的和。
2、在一定下，导体的电阻和它的长度成，而和它的横截面积成。
3、三相四线制是由和所组成的供电体系，其中相电压是指间的电压；线电压是指间的电压。
、三相负载的连接方式有 连结和 连结。
三、判断题（每题2分，共20分）1、用钳形电流表测量电流时，可以在不断开电路的情况下进行测量。
班级：学号：姓名：装订线一 选择题(每题2分，共24分)1. 在图示电容电路中，电压与电流的正确关系式应是( )。
(a)i C u t =d d (b)u C i t =d d (c)i C ut=-d dCiu +2. 图示电路中，提供电能的元件是( )。
(a)电压源 (b)电流源 (c)电压源和电流源3. 在图1电路中，点划线框中的部分为一电源，电压U 和电流I 的正方向已给出。
该电源的外特性曲线如图2所示曲线( )。
4.在图示电路中，已知：I S =5A ，当I S ，U S 共同作用时，U AB =4V 。
那么当电压源U S 单独作用时，电压U AB 应为( )。
(a)-2V (b)6V (c)8VAB2 ΩΩ2 Ω3 ΩSS I U ..+－5.已知无源二端网络在外加电压U = 200V 时，I = 10A ，无功功率Q =－1200 var ，则它的等效复阻抗为( )。
(a) 20369∠.︒ Ω (b) 16－j12 Ω (c) 005369..∠︒ Ω6. 图示正弦稳态电路中，t i cos 2=A ，则功率表的读数为( )。
(a) 2W (b) 3W (c)4W (d)9W7.供电电路采取提高功率因数措施的目的在于( )。
(a)减少用电设备的有功功率 (b)减少用电设备的无功功率 (c)减少电源提供的视在功率8.耦合电感电路如图所示，若列出次级回路的KVL 方程，则正确的方程应为( )。
(a) 0d d d d 2221=--t i L Ri t i M (b) 0d d d d 2221=++t iL Ri t i M(c) 0d d d d 2221=+-t i L Ri t i M (d) 0d d d d 2221=-+tiL Ri t i M9. 图示电路中，已知线性非时变耦合电感L 1=4H , L 2=3H , M =2H ,则从A 、B 端看进去的等效电感L AB 为( )H 。

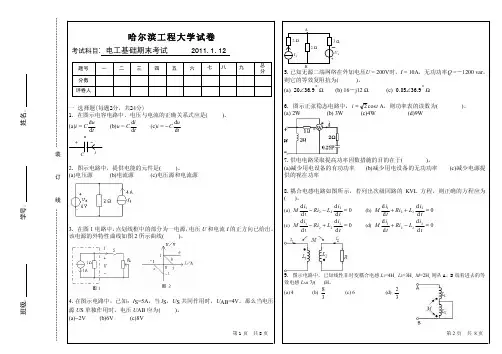

(a) 4 (b)38(c) 6 (d)32哈尔滨工程大学试卷考试科目: 电工基础期末考试 2011.1.12题号一 二 三 四 五 六 七 八九总 分 分数评卷人装订线10.R = 10Ω，C =1 μF 与电感L 串联，接到频率为1000 Hz 的正弦电压源上，为使电阻两端电压达到最高，电感L 应取( )H 。
(a) 1 (b) π21 (c) 21 (d) 241π11.图1所示电路中，当开关S 在t =0瞬间闭合时电容器对电阻R 放电。
当u C ()0-为8V ，电阻分别为1k Ω，6k Ω，3k Ω和4k Ω时得到4条u t R ()曲线如图2所示，其中对3k Ω电阻放电的u t R ()曲线是( )。
12. 某RLC 串联电路中，错误!未找到引用源。
，错误!未找到引用源。
，要使电路的零输入响应为振荡衰减，C 值可选用( ) （a ）1F （b ）2F （c ）0.5F （d ）3F二.计算题（10分）图示电路中，已知：U S1=64V ，U S2=48V ，I S =2A ，R 1=8Ω，R 2=6Ω，R 3=12Ω，R 4=4Ω。
用基尔霍夫定律求各未知支路电流，并计算电流源I S 的功率。
R R R 13....2I U I I U S 1S 23R II 4412S+－+－三.（计算题10分）用节点法求图示电路中各节点的电压以及受控源元件的电流。
四.（计算题10分）图示电路中，求以L R 为外接负载的有源二端网络的戴维南等效电路，并求L R 为何值时可获得最大功率，L R 所获得的最大功率是多少？班级：学号：姓名：装订线五. （计算题10分）图示电路原已稳定， t =0时开关闭合，求0t ≥时的()L i t 。
（10分）16V4ΩK1i 1H4Ω4ΩLi 12i六. （计算题10分）图示正弦稳态电路中,已知U 和I 同相，1210A,100V I I U ===,求I ，R ，X C ，X L 。
(10分)七.求图示双口网络在正弦稳态下的阻抗参数矩阵[]Z 。
（4分）装订线八. （计算题10分）已知对称三相电源电压V 90220o BU -∠= ，三角形联接的负载Ω+====j 12090312312Z Z Z Z ，求：(1) 线电压ABU 、BC U 、CA U ；（2）负载相电流及供电端线线电流有效值；(3)如果AB 相负载开路，求负载相电流及供电端线线电流。
九.已知无源网络N 端口电压和电流分别为：(1010cos3145cos942 )V u t t =++A )6942cos(5.0)6314cos(⎥⎦⎤⎢⎣⎡++-=ππt t i ，求（1）网络N 端口电压、电流的有效值和吸收的平均功率；（2）求网络N 的RLC 串联等效模型；（3）当输入电压为单一频率分量时，该等效模型在什么频率下电流达到最大值。
（12分）班级：学号：姓名：装订线电工基础期末考试（A ）卷参考答案及评分标准2011.1.12一、单选题（每题2分，共24分） 1~5. cbcab 6~10. bcabd 11~12. bc 二、I 1 =I S +I 4 I 4 =I 2+I 3U S1 =R 1 I 1+R 4 I 4+R 3 I 3U S2 =－R 2 I 2+R 3 I 3———————4分（其中KCL 正确得2分，KVL 正确得2分） 解联立方程得：I 3=3 A I 2=－2 A I 1=3 A I 4=1 A ————————4分 电流源吸收的功率：P = I S (U S1－R 1 I 1) = 80 W ————————2分三、选5V 电压源的一端作为参考节点——————1分V 5=a U——————2分12.0)4151(51i U U b a -=++-———————2分 12.0103)10151(101i U U c a +=++-—————2分 V 2=b U ，V 3=c U ，A 5.01=i ，————3分四、确定端口————————————————1分求开路电压U abo ，V U abo 565.012663126=⨯-+⨯+-=—————2分 求等效内阻R 0，Ω=+=5.25.06//30R —————2分构成等效电路：U aboR 0R Lab —————2分R L = R 0=2.5Ω时—————1分， 获得最大功率W R U P abo 5.2402max==—————2分 五、（1）初值 -(0)=0A L i+-(0)=(0)=0AL L i i ————————————（2分）（2）稳态1()=()()=4()4()+4()=16L L L i i i i i i ∞∞⎧⎪∞∞⎨⎪∞∞⎩()=0.8A L i ⇒∞——————————————（3分） （3）时间常数1121011=+2+=4==5=4+4=20i i i i i uR u i i i i ⎧⇒Ω⎨⎩ 0=0.2s LR τ=————————————————（3分）--5t ()()(0)-()=0.8(1-)A(0)tL L L L i t i i i e e t τ+⎡⎤=∞+∞≥⎣⎦————————（2分）六、方法一：图形法设电感、电阻电压如图(a)所示，令1100A =∠I ，电路相量图如图(b)所示：图(a) 图(b)由向量图可知：21090A I =∠(1分)o 1=45==100V =2=1002V L U U U U ϕ⇒；；——————(4分)由KCL 有121024514.145A I I I =+=∠=∠———————— (2分) 由VCR 有1114.1 ; 7.07L C L U UX R X I I===Ω==Ω——————(3分) 方法二相量计算法： 令1100A =∠I则A 9010V 02∠=∠=I U U R R ， C X R =——————————————1分A 4521021∠=+=I I I，I = 14.14 A ——————————————3分装订线V45100∠=UΩ=∠∠==2104521045100IUZ————————2分)2(j2452j45290jjjj2RXRRXRRXXRRXXZLLLCCL-+=-∠+=-∠-∠+=--+=———————2分Ω==210CXR————————1分Ω==252RXL————————1分七、，，，V150220V90220V30220CBAooo UUU∠=-∠=∠=，，，V180380V60380V60380CABCABooo UUU∠=-∠=∠=————————4分（其中三相电压有效值相等，相位差120度，相序ABC各得1分，线电压与相电压关系得1分）A53.21503801209038022==+=PI——————————————1分A39.41503803=⨯=lI——————————————1分AAB=IA1.11353.21.5315060380021j9060380BCBCooooZUI-∠=∠-∠=+-∠==，————————1分A9.12653.2CAoI∠=——————————————1分A1.11353.2BCBoII-∠==，A1.532.539.12653.2CAAooII-∠=∠-=-=A9.964.39303CABCCACoo IIII∠=⨯-∠=-=——————2分八、解：11111222211222=+=+U z I z IU z I z I⎧⎪⎨⎪⎩————————————写出Z参数方程基本形式得（2分）11121222121272()(72)262()24U I j I I j I j IU j I j I I j I j I=-+=--=-+=-+或[]722Z24j jj j--⎡⎤∴=Ω⎢⎥-⎣⎦—————（2分）九、（12分）（1）22222201310510()()V12.7V22U U U U=++=++=——————2分A79.0)25.0()21(22=+=I——————————2分（以上4分中有效值与最大值的转换占1分）ooIUIUIUP30cos25.025)30cos(21210coscos333111⨯⨯+-⨯⨯+=++=ϕϕW41.5435.24310=+=———————————2分（2）基波：Ω-=-+=-∠==j566.8)1(j301011111CLRIUZωω——————1分R=8.66Ω，————————————————————————1分C51C121ωω-=-L，C51C121ωω-=L三次谐波：Ω+=-+=∠==j566.8)313(j301011333CLRIUZωωC151C9121ωω=-L，C151-C4591C91121ωωω=-=-L，S608C1=ωF104.24C4—⨯=——————————————————————1分Ω=+-=+-=5.286051511CLωω，31096.7-⨯=L H，——————1分（3）sradLC/5441024.496.7117=⨯⨯==-ω，f0=86.57 Hz——————2分。
