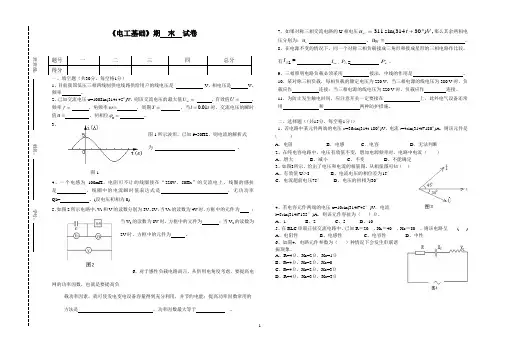

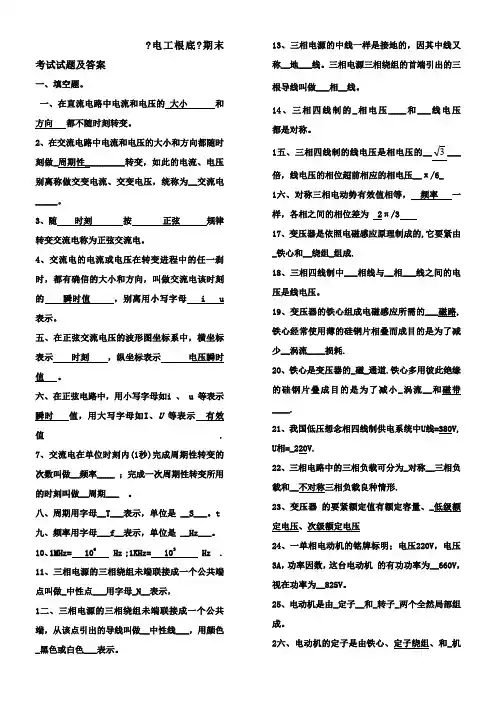

《电工基础》期 末 试卷
一、填空题（共
30分，每空格1
分）
1、目前我国低压三相四线制供电线路供给用户的线电压是 V ，相电压是 V ，频率 。
2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =
，有效值U = ，
频率f = ，角频率ω= ，周期T = ，当0.01t s =时，交流电压的瞬时值u = ，初相位0ϕ= 。 3、
图1所示波形，已知f=50HZ ，则电流的解析式 为 。
图1
4、一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 ，线圈中的电流瞬时值表达式是 ，无功功率Q L = 。(设电压初相为0)
5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 ；
当V 2的读数为8V 时，方框中的元件为 ；当V 2的读数为2V 时，方框中的元件为 。
6、对于感性负载电路而言，从供用电角度考虑，要提高电
网的功率因数，也就是要提高负
载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 ，功率因数最大等于
7、如果对称三相交流电路的U 相电压,)30314sin(311V t u U ︒+=那么其余两相电 压分别为：V u 、=W
u 。
8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L
△I YL I ,△P = Y
P 。
9、三相照明电路负载必须采用 接法，中线的作用是 。 10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为380 V 时，负 载应作 连接；当三相电源的线电压为220 V 时，负载应作 连接。 11、为防止发生触电时间，应注意开关一定要接在 上，此外电气设备还常 用 和 两种防护措施。
二、选择题（（共15分，每空格1分））
1、若电路中某元件两端的电压u =36sin(314t-180º)V ，电流i =4sin(314t+180º)A ，则该元件是 （ ）
A ．电阻
B ．电感
C ．电容
D ．无法判断
2、在纯电容电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定
3、如图3所示，给出了电压和电流的相量图，从相量图可知（ ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30°
4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（ ）Ω。 A 、1 B 、2 C 、5 D 、10
5、在RLC 串联正弦交流电路中，已知R ＝20X L ＝40Xc ＝80 ( ) A 、电阻性 B 、电感性 C 、电容性 D 、中性
6、如图4，电路元件参数为（ ）种情况下会发生串联谐 振现象。
A 、R=4Ω，X L =2Ω，Xc=1Ω
B 、R=4Ω，X L =2Ω，Xc=0
C 、R=4Ω，X L =2Ω，Xc=3Ω
D 、R=4Ω，X L =3Ω，Xc=3Ω
班班级：
姓名：
题号 一 二 三 四 总分 得分
7、提高供电线路的功率因数后，下列说法正确的是（ ） A 、减少了用电设备中无用的无功功率 B 、可以节省电能
C 、减少了用电设备的有功功率，提高了电源设备的功率损耗
D 、可提高电源设备的利用率并减少输电线路中得功率损耗
8、已知某用电设备的阻抗为Ω=07.7Z ，Ω=5R ，则其功率因数约为（ ）。 A 、 0.5 B 、 0.6 C 、 0.7 D 、0.8 9、正弦交流电的视在功率为10V A ，有功功率8W ，则无功功率为（ ）。 A 、2Var B 、5Var C 、6 Var D 、8 Var
10、若要求三相负载中各相互不影响，负载应接成（ ）。
A 、三角形
B 、星形有中线
C 、星形无中线
D 、三角形或星形有中线 11、已知对称三相电源的相电压u A =10sin(ωt+60°)V ，相序为A ─B ─C ，则当电源星形联接时线电压u AB 为（ ）V 。
A. 17.32sin(ωt-30°)
B. 10sin(ωt+90°)
C. 17.32sin(ωt+90°)
D. 17.32sin(ωt+150°)
12、三相四线制电路，负载星形联结且对称时线电流为5A ，当其中两相负载电流减至2A 时，中性线电流变为（ ）A 。
A.0
B. 3
C. 5
D. 8
13、在如图5所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( )。
A ．2号为零线
B ．3号为零线
C ．4号为零线
14、下面结论中（ ）是正确的 A ．凡负载作星形连接时，必须有中线。
B ．凡负载作星形接法时，线电流一定等于相电流。
C ．负载作三角形连接时，负载的相电压等于电源的相电压。
D 、当三相负载越接近对称时，中性线电流越小。
15、某三相对称电源电压为380 V ，则其线电压的最大值为( )V 。
A ．380 2
B ．380 3 c ．380 6 D ．3802
3
三、判断题（共15分，每空格1分）
1、正弦交流电的三要素是指：有效值、频率和周期。 （ ）
2、一只额定电压为220V 的白炽灯，可以接在最大值为311V 的交流电源上 。 ( )
3、纯电感电路中，当电感的系数和其两端的电压值一定时，若电源的频率越高，则电路的无功功率越高。 （ ）
4、纯电感电路中，已知电流的初相角为-60°，则电压的初相角为30°。 （ ）
5、各相阻抗相同的三相负载称为对称三相负载。 （ ）
6、对于不对称星形负载的三相电路，必须采用带中性线的三相四线制供电，为确保安全，且中性线必须安装熔断器。 （ ）
7、在交流电路中，RLC 串联谐振又称为电流谐振，并联谐振被称为电压谐振。 （ ）
8、在R 、L 、C 串联电路中，各元件上电压都不会大于总电压。 （ ）
9、两个正弦交流电流A t i )902sin(101︒-=π，A t i )905sin(52︒+=π，则1i 滞后于2i 。（ ） 10、在R-L-C 串联交流电路中，总电压U=U R +U L +U C 。 （ ） 11、在三相四线制中，可向负载提供两种电压即线电压和相电压，在低压配电系统中，标准电压规定为相电压380V ，线电压220V.。 （ ） 12、假设三相电源的正相序为U-V-W ，则V-W-U 为负相序。 （ ） 13、在同一电源线电压作用下，三相负载作星形连接和三角形连接时，消耗的总功率的计算公式相同，即φCOS I U P L L 3= 但值不一样。 （ ） 14、三相对称负载作三角形连接时，负载线电压是相电压的3倍，且线电流比相电流超前30°。 （ ） 15、一台三相电动机，每个绕组的额定电压是220 V ，现三相电源的线电压是380 V ，则这台电动机的绕组应连成三角形。 （ ）
四、简答题（共40分） 1．一个电感线圈接到电压为120V 的直流电源上，测得电流为20A ，接到频率为50HZ 电压为220V 的交流电源上，测得电流为10A ，求线圈的电阻和电感。（6分）
