强度严密性试验记录)

4.5.3.3 水系统管道强度试验、严密性试验记录Ⅰ基本要求和内容（1）水系统管道强度试验和严密性试验包括冷（热）水、冷却水和阀门的强度及严密性试验，以及管道系统冲洗记录和冷凝水管道系统充水记录。

（2）水系统管道安装前，应清除内部污垢和杂物，系统安装完毕后，应进行系统冲洗。

冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。

系统冲洗记录填写在质控（通）表4.5.3－8上。

（3）阀门安装前应进行强度试验及严密性试验。

试验应以每批（同牌号、同规格、同型号）数量中抽查20％，且不少于1个，对于工作压力大于1.0MPa及在主干管上起切断作用的阀门，应逐个进行强度和严密性试验，强度试验压力为公称压力的1.5倍，持续时间不少于5min；严密性试验压力为阀门公称压力的1.1倍，持续时间应符合下表的规定, 试验情况填写在质控（水）表4.2.3－1上。

阀门压力持续时间时，应符合下列规定：1）冷热水、冷却水系统试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

2）对于大型或高层建筑垂直位差较大的冷（热）媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。

一般建筑可采用系统试压方法。

分区、分层试压：对相对独立的局部区域的管道进行试压。

在试验压力下，稳压10min，压力不得下降，则强度试验压力为合格；再将系统压力降至工作压力，在60min内压力不得下降、外观检查无渗漏则严密性试验为合格。

系统试压：在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。

试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。

压力试验升至试验压力后，稳压10min，压力下降不得大于0.02MPa，则强度试验为合格；再将系统压力降至工作压力，外观检查无渗漏则严密性试验为合格。

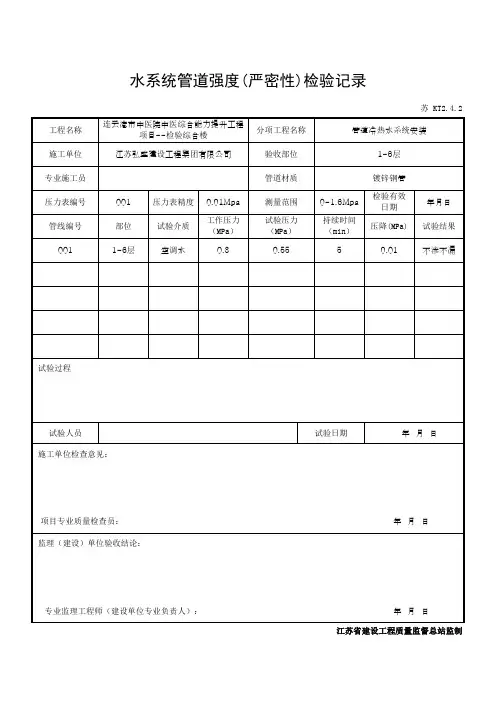

强度严密性试验记录
说明：1、室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6MPa。

检验方法:金属及复合管给水管道系统在试验压力下观测 10min，压力降不应大于 0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压 1h，压力降不得超过 0.05MPa，然后在工作压力的1.15 倍状态下稳压 2h，压力降不得超过 0.03MPa，同时检查各连接处不得渗漏。

2、采暖系统安装完毕，管道保温之前应进行水压试验。

试验压力应符合设计要求。

当设计未注明时，应符合下列规定: （1）蒸汽、热水采暖系统，应以系统顶点工作压力加 0.1MPa 做水压试验，同时在系统顶点的试验压力不小于0.3MPa。

（2）高温热水采暖系统，试验压力应为系统顶点工作压力加0.4MPa。

（3）使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加 0.2MPa做水压试验，同时在系统顶点的试验压力不小于0.4MPa。

检验方法:
使用钢管及复合管的采暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏。
