ZY-2300坑道全液压钻机

坑道钻机坑道钻机用途：主要用于矿井内部cm01，供钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔．也可以在地面钻地质钻探孔以及其他工程用孔．133/2517/8055也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采矿石．济宁鼎东坑道钻机特点：钻机采用机械传动，结构简单，体积小，重量轻，操作方便，性能可靠。

钻机配有液压卡盘及液压给进油缸。

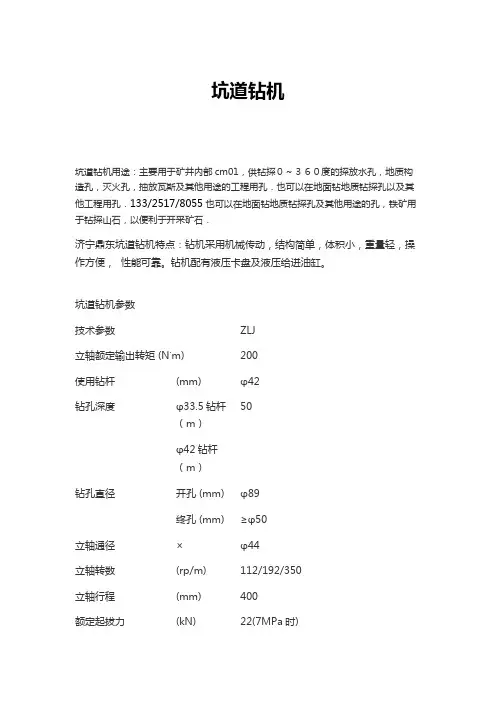

坑道钻机参数技术参数ZLJ立轴额定输出转矩(N˙m)200使用钻杆(mm) φ42钻孔深度φ33.5钻杆50（m）φ42钻杆（m）钻孔直径开孔 (mm) φ89终孔 (mm) ≥φ50立轴通径×φ44立轴转数(rp/m) 112/192/350立轴行程(mm) 400额定起拔力(kN) 22(7MPa时)额定推动力(kN) 16(7MPa时)钻孔角度范围（。

）0~3600绞车提升能力(kN)(m/s)绞车单绳D层提升速度卷筒容绳量(m)使用钢丝绳直径(mm)弹簧卡盘使用压力（MPa） 6弹簧卡盘z大夹紧力(kN) 30使用油泵型号YBC-12/125油泵额定压力（MPa）12.5油泵额定流量(L/min) 12电机型号YBK2-112M-4功率(kW) 4转速(r/min) 1440380/660额定电压（V）8.8/5.1额定电流（A）重量(kg) 380外形尺寸(mm) 1036×550×1150坑道钻机是指煤矿用全液压坑道钻机，煤矿用全液压坑道钻机主要使用硬质合金、金刚石复合片钻头回转钻进，液压坑道钻机广泛用于矿井内不同角度的探水、注水、探放瓦斯孔及地质勘探、边坡锚固等钻孔施工。

规格型号：ZDY-660、ZDY1200，ZDY-2000S。

煤矿用全液压坑道钻机广泛用于矿井内不同角度的探水、注水、探放瓦斯孔及地质勘探、边坡锚固等钻孔施工；特别适用煤矿井下±300的近水平钻孔并允许±900全方位使用。

ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。

ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

适用于岩石坚固性系数f≤10的各种煤层、岩层。

要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。

1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。

b)环境空气温度不超过35°C。

ISO9001:2000认证企业产品使用说明书ZY-2300型煤矿用全液压坑道钻机感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

用户应负责钻机的安全操作和劳动组织，编制相应的安全操作规程，承担操作人员和设备的安全责任。

安全警示：1)用户应加强对操作人员的安全培训，提高操作人员的安全意识；2)操作人员必须经过培训才可使用本钻机；3)操作人员使用钻机前必须详细阅读本使用说明书；4)操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体造成损伤；5)钻机工作时，钻机锚固必须牢固，防止倒下伤人；6)严格按照说明书要求调定钻机工作压力；7)启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；8)调定转速时，应停止旋转和推进。

9)钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方扣传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；10)钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；11)钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；12)钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；13)钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；14)钻机配置的电动机应使用YBK型防爆电机；15)更换碟簧时，先用两个长螺栓将动力头中连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；16)停机不用时应切断电源。

执行标准：MT/T356-2005Q/MKC145-2006版本号：V2.0出版日期：2006/10目录1 用途及使用范围 (1)2 主要结构和工作原理 (1)3 主要技术参数 (2)4 地面调压试车 (3)5 下井运输 (4)6 井下安装试车 (5)7钻孔操作 (5)8 保养及维修 (7)9 常见故障分析与处理方法 (8)10 贮存保管 (9)11 开箱检查 (9)12 其它 (9)13 产品资质编号 (9)1 用途及使用范围ZY-2300型煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

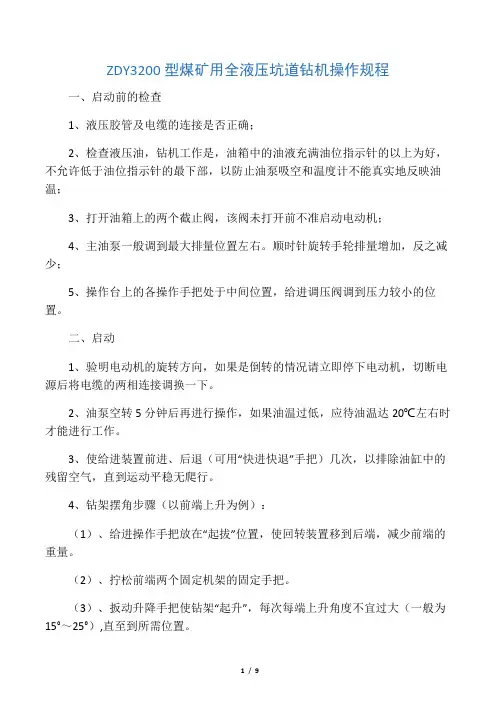

ZDY3200型煤矿用全液压坑道钻机操作规程一、启动前的检查1、液压胶管及电缆的连接是否正确；2、检查液压油，钻机工作是，油箱中的油液充满油位指示针的以上为好，不允许低于油位指示针的最下部，以防止油泵吸空和温度计不能真实地反映油温；3、打开油箱上的两个截止阀，该阀未打开前不准启动电动机；4、主油泵一般调到最大排量位置左右。

顺时针旋转手轮排量增加，反之减少；5、操作台上的各操作手把处于中间位置，给进调压阀调到压力较小的位置。

二、启动1、验明电动机的旋转方向，如果是倒转的情况请立即停下电动机，切断电源后将电缆的两相连接调换一下。

2、油泵空转5分钟后再进行操作，如果油温过低，应待油温达20℃左右时才能进行工作。

3、使给进装置前进、后退（可用“快进快退”手把）几次，以排除油缸中的残留空气，直到运动平稳无爬行。

4、钻架摆角步骤（以前端上升为例）：（1）、给进操作手把放在“起拔”位置，使回转装置移到后端，减少前端的重量。

（2）、拧松前端两个固定机架的固定手把。

（3）、扳动升降手把使钻架“起升”，每次每端上升角度不宜过大（一般为15°～25°）,直至到所需位置。

（4）、拧紧固定手把。

调节另一端钻架时，需将回转器移到相反端，用同样的步骤操作，可点动“快进快退”手把，协助动作。

5、开钻（1）、无xx芯开孔a、卡夹手把和联动手把放在“卡盘开，夹持器开”位置，从主轴后端放入钻杆并通过夹持器。

b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，夹持器夹紧钻杆，在夹持器前端拧上无岩芯钻头，准备钻进。

（2）、取芯开孔a、拉出夹持器上端两根长螺栓，是夹持器向下翻转，卡盘后退到最后端位置，在卡盘前放入粗径取芯钻具（小于108mm）.b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，从主轴后端放入钻杆，人工拧入粗径钻具。

c、卡夹手把和联动手把放在“卡盘闭，夹持器开”位置后，进入下述钻进操作。

d、待钻具钻入孔内，钻杆通过夹持器位置时，停钻，将两边夹持器翻上，装上上端两根长螺栓后，继续进入下述钻进操作。
