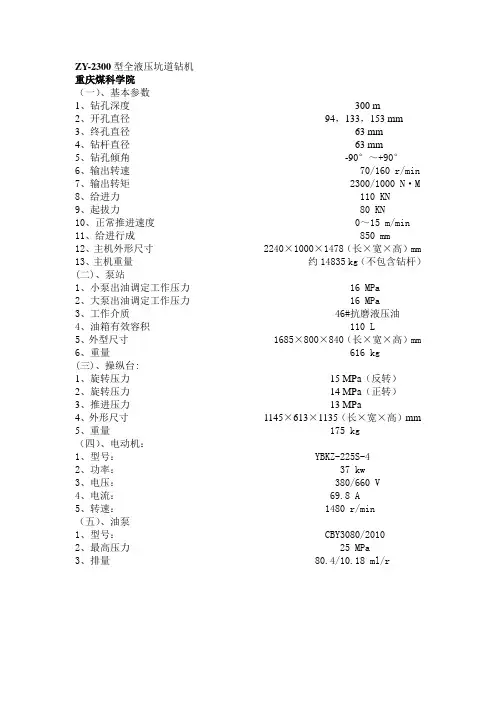

ZY-2300型全液压坑道钻机重庆煤科学院（一）、基本参数1、钻孔深度300 m2、开孔直径94，133，153 mm3、终孔直径63 mm4、钻杆直径63 mm5、钻孔倾角-90°～+90°6、输出转速 70/160 r/min7、输出转矩 2300/1000 N·M8、给进力 110 KN9、起拔力 80 KN10、正常推进速度 0～15 m/min11、给进行成 850 mm12、主机外形尺寸 2240×1000×1478（长×宽×高）mm13、主机重量约14835 kg（不包含钻杆）(二)、泵站1、小泵出油调定工作压力 16 MPa2、大泵出油调定工作压力 16 MPa3、工作介质 46#抗磨液压油4、油箱有效容积 110 L5、外型尺寸 1685×800×840（长×宽×高）mm6、重量 616 kg(三)、操纵台:1、旋转压力15 MPa（反转）2、旋转压力14 MPa（正转）3、推进压力13 MPa4、外形尺寸1145×613×1135（长×宽×高）mm5、重量 175 kg（四）、电动机：1、型号： YBKZ-225S-42、功率： 37 kw3、电压： 380/660 V4、电流： 69.8 A5、转速： 1480 r/min（五）、油泵1、型号： CBY3080/20102、最高压力 25 MPa3、排量 80.4/10.18 ml/r。
1.普通规定1.1 本规程合用于 ZDY1900S、3200S 型煤矿用全液压坑道钻机司机行为的操作1.2 煤矿用全液压坑道钻机(以下简称“液压钻机”)合用于井下抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表施工。
1.3 液压钻机使用单位应安排专人进行液压钻机的操作，以保证设备的安全运行。
1.4 操作人员必须经过培训，考试合格，取得资格证后，持证上岗。
1.5 操作人员应熟练掌握液压钻机的结构、性能、技术特征及工作原理。
1.6 操作人员必须严格执行交接班制度、岗位责任制以及有关的其他制度。
1.7 操作人员应将工具、钻杆、钻头及配件摆放整齐，并对使用完毕的钻杆两头进行封堵，以防杂物阻塞水道。
1.8 液压钻机使用地点应有设备运行记录;润滑记录;设备检查维护保养记录;点、强检记录。
操作人员要认真填写各种记录。
1.9 液压钻机的具体操作方法，请按本规程要求进行操作。
2、开钻前的准备2.1 油箱内加满清洁油液(液压钻机正常工作后油面应在油位指示计的中间偏上约 2/3 处)，普通用 N46 抗磨液压油，如果环境温度较高可用 N68 抗磨液压油。
2.2 检查液压钻机及各部紧固件是否紧固。
2.3 在需要润滑的部位加注润滑油和润滑脂。
2.4 检查各油管是否连接无误。
2.5 主油泵按指示的箭头先将泵量调至最小位后再反转5~8 圈即可，副油泵的泵量调至 25%摆布即可。
2.6 将操作台上副油泵的功能转换手把置于调压阀位(也就是前位)。
其它的操作手把均放在中间位置，背压调节手轮(单向节流阀)顺时针调到极限位置。
减压阀、溢流阀手轮调至最小位置。
马达变量手轮按需要调节，普通在中速排量范围。
2.7 打开油箱上的截止阀，此阀未打开前不许启动机电。
3、启动3.1 接通电源。
3.2 试转机电，注意转向是否与油泵的要求一致。
3.3 启动机电，观察油泵是否正常运转(应无异常声响，控制台上的回油压力表应有所指示)检查各部件有无渗漏油。
3.4 使主、副油泵空转3~5 分钟后再进行操作，如油温过低，空转时间应加长，待油温达20℃摆布时，才可调大排量进行工作。

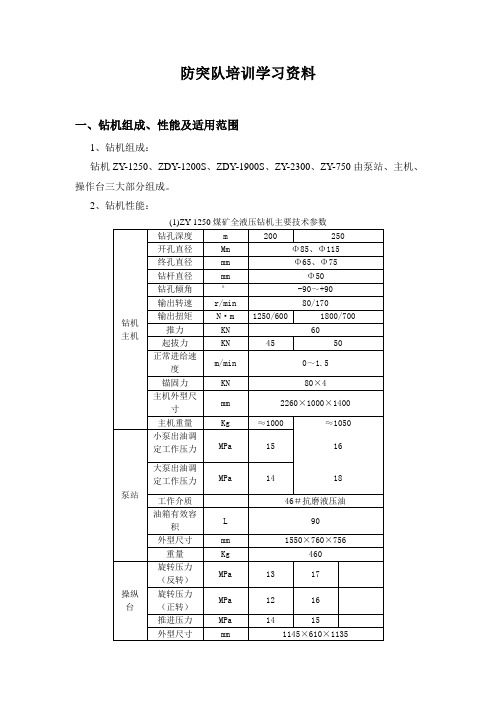

防突队培训学习资料一、钻机组成、性能及适用范围1、钻机组成：钻机ZY-1250、ZDY-1200S、ZDY-1900S、ZY-2300、ZY-750由泵站、主机、操作台三大部分组成。
2、钻机性能：3、适用范围该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔。
煤层注水孔、防突卸压孔、地质勘探孔及其它工程钻孔。
适用于岩石坚固系数f≤10的各种煤层、岩层。
要求巷道或钻场断面≥6.2m2，高度≥2.5m，宽度≥2.8m。
钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
(2)ZY-750型煤矿用液压钻机主要技术参数适用范围该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔。
煤层注水孔、防突卸压孔、地质勘探孔及其它工程钻孔。
适用于岩石坚固系数f≤10的各种煤层、岩层。
钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
适用范围该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔。
煤层注水孔、防突卸压孔、地质勘探孔及其它工程钻孔。
适用于岩石坚固系数f≤10的各种煤层、岩层。
要求巷道或钻场断面≥6.2m2，高度≥2.5m，宽度≥2.8m。
钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
二、钻机操作技术开钻前的准备：（1）在油箱内加入清洁的液压油，（一般用46＃抗磨液压油），钻机正常工作后，油面应在油位指示计的中上部约2/3处。
（2）检查钻机各部分的紧固件是否牢固。
（3）检查各油管是否连接正确，更正错误的连接。
(4)排量调到额定值的三分之一，（在油泵端头有名牌指示）。
（5）台上各操作手把放在中间位置，增压、背压调节手轮顺时针调到极限位置，给进压力调节手轮到中间位置，马达变速手把调到所需的位置上（低速）。
（6）油箱上的截止阀，此未打开前不准启动电机。
2）启动：（1）接通电源。
（2）试转电机，注意转向是否与油泵一致。
（3）起动电机，观察油泵运转是否正常（应无异常响声，操作台上的回油压力表应有所指示）检查各部件有无漏油。
ISO9001:2000认证企业产品使用说明书ZY-2300型煤矿用全液压坑道钻机感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
用户应负责钻机的安全操作和劳动组织，编制相应的安全操作规程，承担操作人员和设备的安全责任。
安全警示：1)用户应加强对操作人员的安全培训，提高操作人员的安全意识；2)操作人员必须经过培训才可使用本钻机；3)操作人员使用钻机前必须详细阅读本使用说明书；4)操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体造成损伤；5)钻机工作时，钻机锚固必须牢固，防止倒下伤人；6)严格按照说明书要求调定钻机工作压力；7)启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；8)调定转速时，应停止旋转和推进。
9)钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。
当钻杆之间采用四方扣传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；10)钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；11)钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；12)钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；13)钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；14)钻机配置的电动机应使用YBK型防爆电机；15)更换碟簧时，先用两个长螺栓将动力头中连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；16)停机不用时应切断电源。
执行标准：MT/T356-2005Q/MKC145-2006版本号：V2.0出版日期：2006/10目录1 用途及使用范围 (1)2 主要结构和工作原理 (1)3 主要技术参数 (2)4 地面调压试车 (3)5 下井运输 (4)6 井下安装试车 (5)7钻孔操作 (5)8 保养及维修 (7)9 常见故障分析与处理方法 (8)10 贮存保管 (9)11 开箱检查 (9)12 其它 (9)13 产品资质编号 (9)1 用途及使用范围ZY-2300型煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
煤矿用履带式液压钻机ZDY2300LX使用维护说明书（执行MT/T790-2006 Q/TFL 04-2015）河南铁福来装备制造股份有限公司第一节安全警示1、本机以液压为动力，全液压操作控制，液压系统较为复杂，操作人员应熟悉液压系统。
使用时动力旋转机构工作压力不得超过26MPa，功能操作回路工作压力不得超过16MPa。
2、本机液压系统工作压力高，为防止意外伤人事故，液压软管与本机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂，拆装任何液压件时，均应在油泵停机并在液压元件卸压后进行。
3、为符合《煤矿安全规程》中噪声防护的规定，使用本机进行钻孔作业时，应严格控制开机作业时间，必要时，可对操作人员及其他噪声接触人员采取个体防护措施。
4、本机液压系统的工作介质采用矿物油，工作油温不得超过产品的规定。
为防止因使用矿物油引起火灾，严禁液压系统在渗漏状态下工作，设备如发生液压系统泄露应尽快停车、系统卸荷，及时处理泄露并清理或掩埋泄漏物。
5、本机行走移动前，应将钻臂机构、推进机构等收拢到产品规定的运行状态，确认机体周围无响本机运行的器械、物件，不会伤害机外有关作业人员。
并在开机前由司机发出开机信息，引起机旁人员的注意，以防止意外事故发生。
7、本机在工作面范围内运行时，应控制好运行速度并注意底板的凹凸障碍状况，防止设备倾覆造成设备损坏或人员伤亡。
电缆与本机的连接应牢固、可靠，严防因电缆接头连接不佳造成井下重大事故，且本机在移动时不得依靠机器拖拽电缆。
8、本机在工作面的位置确认后，应确认设备是否稳定。
在调整推进机构时应控制好动作速度，要注意推进机构周围是否有其他工作人员或是否会伤及本机其它构件（尤其应防止拉坏或撞坏液压胶管、电缆以及其它管路）。
推进机构位置调好后，各有关油缸的液压锁紧机构、固定应确保正常、有效，否则必须停机。
9、使用本机钻孔过程中，要注意使钻机给进力适当，要防止钻杆突然断裂或更换钻杆操作不当造成操作人员受到伤害。
ZDY2300型钻机安全操作规程（三项管理制度）一、钻机的搬运(一)首先对钻机进行解体：将钻机分成四个部分搬运，即泵站、操作台、主机、钻具。
(二)在运输钻机时，注意各胶管不要乱扔和过渡弯曲，所有外露孔口要包裹或加帽罩等，防止脏物进入元件和胶管内。
(三)拆下的各紧固件应带在相应的零件和部件上，以免丢失或混淆。
(四)装卸钻机时人员要相互呼应，设专人负责安全、统一指挥，使用绞车提放时要与矿车或花栏车捆绑牢固。
(五)将导链、管钳等应用工具随同运到打钻现场。
二、钻机的安装(一)在钻机运到之前，先准备好场地、电源和水源。
(二)钻机运到指定地点后，将各组件按部件进行组装，然后分别将泵站、操作台和主机摆放在既利于安全操作和监视各部工作，又便于搬运的位置，泵站置于钻机的进风侧。
(三)泵站油箱内加入46#抗磨液压油，油箱油位应在油位指示器的2/3处以上，接好冷却水管，根据液压系统图连接好各胶管，不能接错位置。
(四)根据钻孔的位置、方位角，调整主机的位置和方位，将主机夹持器所连接的两根管状导轨向前拉出(或用推进油缸推出)，当管状导轨上的两孔与机身上的两孔对齐时，用插销插入，并用立柱固定钻机。
(五)将推进油缸的胶管，与机架后部的调定油缸的快换接头相边接，启动泵站(注意钻机的转向是否与所标箭头相一致)，将操作台上的节流阀全部松开，操作推进手把，把钻机调整到设计所需的倾角。
(六)将支撑管的一端用销子插入机架底盘合适的孔内，加一端用插在机架上梁的抱箍抱紧，紧固好螺栓。
(七)用螺纹调节支撑杆，支在夹持器下的耳槽内，插上销子，转动螺杆调节支撑杆长度到合适的尺寸，将支撑杆下端插入机架底盘前端的槽内再插入定位销。
(八)将两根立柱压在钻机底盘上与巷道顶底撑紧。
(九)以上所有支撑无误后，将接在调定油缸上的快换接头拆下，装在推进油缸的油管上，其他胶管按正确的方式全部接上。
三、钻机的操作(一)开钻前先检查各油管是否正确;各连接螺栓是否拧紧，立柱是否锚固牢固;检查冷却水是否连通;点动电机，检查电机的旋向是否与齿轮泵所标定的转向一致。
1.用途及使用范围ZDY-1300S全液压钻机主要用于煤矿井下钻进瓦斯抽、排放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其他工程孔。
适用于岩石坚固系数f≤10的各种煤、岩层。
要求巷道及钻场断面大于6.5㎡,高度≥2.5m，宽度≥2.8m。
2.主要结构和工作原理2.1钻机整体结构如图1所示，液压系统见图10，由泵站、操作台、动力头、机架、立柱、钻具等7部分组成。
2.2 泵站（2ZDY01）泵站（图2）主要由电动机、双联齿轮泵、油箱、粗过滤器、精过滤器、冷却器、溢流阀、空气滤清器及底座等组成。
泵站是钻机的动力源，将电能转化为液压能（压力油），电动机通过弹性柱销联轴器带动油泵工作，油泵从油箱吸油并输出压力油。
油箱内装上稠40﹟液压油150升，为避免在井下加油时脏物进入油箱，须通过空气滤清器加油。
2.3 操纵台(2ZDY04)操纵台（图3）主要由台架、多路换向阀组、节流阀、压力表、胶管、快换接头等部分组成。
操纵台是将泵站提供的压力油通过多路换向阀组分配到各液压执行元件，实现钻机的各种功能。
多路换向阀组由五片阀组成，分别控制动力头的正、反转、进给油的正常量才进退和快速进退、液压卡盘和夹持器的夹紧或松开及钻机倾角调定等动作。
钻机工作时，可通过调节节流阀（微调）的手柄，改变进给油缸的流量，而改变钻机给进速度。
2.4动力头（2ZDY02）动力头（图4）主要由液压马达、变速箱、卡盘等组成。
动力头是将液压能转换成机械能的机构。
压力油驱动液压马达、经变速箱变速后带动中空主轴、卡盘、水辫（图6）和钻具旋转，输出转速和扭矩。
变速箱为两速一级齿轮传动机构，采用齿轮离合器变速。
变速箱前端面设有调速手轮，旋转调速手轮实现高速、空位、低速三个档位。
卡盘采用碟簧夹紧，油缸打开。
卡盘可直接夹紧钻杆或前置水辫。
2.5 夹持器（2ZDY0202）夹持器（图5）主要由活塞、壳体、卡瓦等组成，是给钻杆提供导向和上、下钻杆时用，安装在机架的前端。
ZDY3200型煤矿用全液压坑道钻机操作规程一、启动前的检查1、液压胶管及电缆的连接是否正确；2、检查液压油，钻机工作是，油箱中的油液充满油位指示针的2/3以上为好，不允许低于油位指示针的最下部，以防止油泵吸空和温度计不能真实地反映油温；3、打开油箱上的两个截止阀，该阀未打开前不准启动电动机；4、主油泵一般调到最大排量位置左右。
顺时针旋转手轮排量增加，反之减少；5、操作台上的各操作手把处于中间位置，给进调压阀调到压力较小的位置。
二、启动1、验明电动机的旋转方向，如果是倒转的情况请立即停下电动机，切断电源后将电缆的两相连接调换一下。
2、油泵空转5分钟后再进行操作，如果油温过低，应待油温达20℃左右时才能进行工作。
3、使给进装置前进、后退（可用“快进快退”手把）几次，以排除油缸中的残留空气，直到运动平稳无爬行。
4、钻架摆角步骤（以前端上升为例）：（1）、给进操作手把放在“起拔”位置，使回转装置移到后端，减少前端的重量。
（2）、拧松前端两个固定机架的固定手把。
（3）、扳动升降手把使钻架“起升”，每次每端上升角度不宜过大（一般为15°～25°）,直至到所需位置。
（4）、拧紧固定手把。
调节另一端钻架时，需将回转器移到相反端，用同样的步骤操作，可点动“快进快退”手把，协助动作。
5、开钻（1）、无岩芯开孔a、卡夹手把和联动手把放在“卡盘开，夹持器开”位置，从主轴后端放入钻杆并通过夹持器。
b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，夹持器夹紧钻杆，在夹持器前端拧上无岩芯钻头，准备钻进。
（2）、取芯开孔a、拉出夹持器上端两根长螺栓，是夹持器向下翻转，卡盘后退到最后端位置，在卡盘前放入粗径取芯钻具（小于108mm）.b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，从主轴后端放入钻杆，人工拧入粗径钻具。
c、卡夹手把和联动手把放在“卡盘闭，夹持器开”位置后，进入下述钻进操作。
d、待钻具钻入孔内，钻杆通过夹持器位置时，停钻，将两边夹持器翻上，装上上端两根长螺栓后，继续进入下述钻进操作。
ZDY-1250煤矿用液压坑道钻机--钻进能力200米1 用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f ≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。
2、ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表项目单位 ZDY-1250最大钻进深度 m 200开孔直径 mm 95/115终孔直径 mm 65/75钻杆直径 mm 50钻孔倾角° -90～+90额定输出转速 r/min 80/170额定输出转矩 N．m 1250/600给进力 kN 60起拔力 kN 45锚固力 kN 4×50钻机钻架支撑高度范围 mm 1800～2600正常进给速度 m/min 0～1.5进给行程 mm 850适应煤岩坚固性系数 f≤10噪声 dB(A) 92主机外形尺寸（长×宽×高） mm 2240×1020×1380整机重量（不含钻杆） kg 约1820泵站小泵出油调定工作压力 MPa 14大泵出油调定工作压力 MPa 14油箱容积 L 100外形尺寸（长×宽×高） mm 1450×760×680操纵台推进压力 MPa 12反转旋转压力 MPa 13正转旋转压力 MPa 11外形尺寸（长×宽×高） mm 1000×570×1120煤矿井下用隔爆型三相异额定功率 kW 22步电动机（YBK2-225S-4）额定电压 V 380/660额定电流 A 42.2/24.4额定转速 r/min 1480三层钢丝编织液压支架胶管总成 KJRB2-10KJRB3-10液压系统推进额定压力 MPa 14旋转额定压力 MPa 143 结构和工作原理3.1钻机结构钻机整体结构（图1），主要由泵站、操纵台、动力头、座架、夹持器、立柱和钻具等7大部分组成。
ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。
当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。
ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。
1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。
b)环境空气温度不超过35°C。
c)环境空气相对湿度不超过95%±3%（±25°C时）。
d)环境空气中含有甲烷或爆炸性煤尘。
e)电动机的结构及安装形式为IMB3、IMB5。
2 型号与基本参数2.1型号Z主轴最大额定转矩N·m液压传动动力头式钻机2.2基本参数ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表1表1基本参数附表1油泵液压马达基本参数3 结构和工作原理3.1钻机结构钻机整体结构（图1），主要由泵站、操纵台、动力头、座架、夹持器、立柱和钻具等7大部分组成。
钻机液压系统（图9）。
3.2泵站泵站（图2）主要由电动机、双联齿轮泵、油箱、溢流阀、精粗滤油器、冷却器、空气过滤器及底座等部件组成。
泵站是通过电动机驱动油泵转动，将电能转换成液压能(压力油)，电动机通过弹性柱销联轴器带动油泵工作，油泵从油箱吸油并输出压力油。
油箱内装46#抗磨压力油至油位计上标位，为避免在井下加油时脏物进入油箱，须通过空气滤清器加油。
3.3操作台操作台（图3）是将泵站提供的压力油通过多路换向阀组分配到各液压执行元件，实现钻机的各种功能。
多路换向阀组由五片阀组成，分别控制动力头的正、反转、进给油缸的正常进退和快速进退、液压卡盘和夹持器的夹紧或松开，将正常进退阀片上的一组油管接到升降油缸上，即可调定钻机倾角等动作。
钻机工作时，可通过调节节流阀（微调）的手柄，改变进给油缸的流量，从而改变钻机给进速度。
3.4动力头动力头（图4）主要由液压马达、减速箱、卡盘、水辫等组成。
主要是将液压能转化为机械能的机构。
压力油驱动液压马达，经减速箱后带动中空主轴、液压卡盘、水辫和钻具旋转，输出转速和转矩。
减速箱为两级齿轮传动机构，采用牙嵌离合器变速。
减速箱前端设有调速手轮，旋转调速手轮可实现高速、空位、低速三个档位变换。
卡盘采用碟簧夹紧钻杆，油缸完成松开钻杆动作，该卡盘可直接夹紧钻杆或前置水辫。
3.5底架底架（图5）用来支承动力头和实现动力头的前进与后退。
主要由机架、推进油缸、底座、升降油缸、拖板、支撑柱、拉杆等组成。
动力头用螺栓固定在拖板上，推进油缸带动拖板及动力头在机架上做往返运动；升降油缸可调整机架的倾角，使钻机的开孔高度和开孔倾角符合要求。
支撑杆和拉杆将机架和底座连接为一个整体。
底座前后有四个脚窝，用于立柱锚固钻机。
3.6夹持器夹持器（图6）用于钻杆导向和上下钻杆时夹持钻杆，安装在机架前端。
夹持器由活塞、壳体、卡瓦等组成。
3.7立柱立柱（图7）由液压支柱、内外导管、柱帽等组成，立柱锚固在巷道或钻场顶底板之用，用于锚固钻机座架。
由于采用了内注式单体液压支柱，提高了立柱的整体锚固力，增加了钻机的稳定性。
3.8钻具钻具（图8）包括钻杆、钻头、前置水辫或后置水辫。
ZDY-1250型钻机钻头直径为φ65/75mm 中心钻头；ZDY-2300型钻机钻头直径为φ94mm中心钻头，根据用户需要配置复合片、金钢石或牙轮钻头，满足硬岩钻孔需要。
钻杆直径ZDY-1250型钻机为φ50mm，ZDY-2300型钻机为φ63mm，长度为800mm。
采用梯形锥螺纹连接，具有强度高、拆装容易、对中性好等优点。
前置水辫或后置水辫是向钻杆传递动力和通水（或压风），以便排渣和冷却、润滑钻头，可根据需要选用。
4地面试车4.1所有操作人员须经培训合格，并持有上岗证，方可进行操作。
4.2将泵站、机架（出厂时已将动力头安装在机架上）放在适当位置，按液压系统图（图8）连接各油管。
连接油管时应检查快换接头的动作灵活性和清洁度，连接应正确、牢固可靠。
4.3经空气滤清器油网加入上稠40＃液压油至油位计上标位，开机试车后油位会下降，应及时补油至上标位。
4.4连接电源，电动机接线电压等级应与电源电压等级相符合（380V或者660V），电动机的旋转方向应与油泵标注的箭头方向一致。
4.5 调定工作压力：ZDY-1250型钻机：将动力头马达进出油管和推进油缸进出油管2对快换接头拔下，松开泵站上的大、小泵溢流阀，旋紧多路换向阀组上的各过载阀（3个）。
开机后将旋转手把向前推至正转位置（见10），缓慢调节泵站上的大泵的溢流阀，使油压逐渐上升，当操纵台右边压力表指示为16MPa时，锁紧该溢流阀，此压力为旋转油路总压力；调节该阀片上方过载阀压力，当操纵台右边压力表指示为14MPa时，锁紧该过载阀，此压力为动力头正转工作压力；将旋转手把向后拉至反转位置，调节总回油阀片下方过载阀压力，当操纵台右边压力表指示为15MPa 时，锁紧该过载阀，此压力为动力头反转工作压力；将旋转手把打回中位，此时旋转油路上各工作压力调定完毕。
将正常进退手把向后拉至正常后退位置（注意最后为浮动位置，即卸钻杆螺纹位置），缓慢调节泵站上小泵的溢流阀，使油压逐渐上升，当操纵台左边压力表指示为16MPa时，锁紧该溢流阀，此压力为推进油路总压力，即夹持器夹持和松开压力、卡盘松开压力、给进油缸的后退（起拔）压力；将推进手把向前推至正常前进位置，调节正常进退阀片上方过载阀压力，当操纵台左边压力表指示为13MPa时，锁紧该溢流阀，此压力为推进压力和升降油缸升起压力。
将推进手把置于中位，各工作压力调定完毕。
ZDY-2300型钻机：将动力头马达进出油管和推进油缸进出油管2对快换接头拔下，松开泵站上的大、小泵溢流阀，旋紧多路换向阀组上的各过载阀（3个）。
开机后将旋转手把向前推至正转位置（见10），缓慢调节泵站上的大泵的溢流阀，使油压逐渐上升，当操纵台右边压力表指示为16MPa时，锁紧该溢流阀，此压力为旋转油路总压力；调节该阀片上方过载阀压力，当操纵台右边压力表指示为14MPa时，锁紧该过载阀，此压力为动力头正转工作压力；将旋转手把向后拉至反转位置，调节总回油阀片下方过载阀压力，当操纵台右边压力表指示为15MPa时，锁紧该过载阀，此压力为动力头反转工作压力；将旋转手把打回中位，此时旋转油路上各工作压力调定完毕。
将正常进退手把向后拉至正常后退位置（注意最后为浮动位置，即卸钻杆螺纹位置），缓慢调节泵站上小泵的溢流阀，使油压逐渐上升，当操纵台左边压力表指示为16MPa时，锁紧该溢流阀，此压力为推进油路总压力，即夹持器夹持和松开压力、卡盘松开压力、给进油缸的后退（起拔）压力；将推进手把向前推至正常前进位置，调节正常进退阀片上方过载阀压力，当操纵台左边压力表指示为13MPa时，锁紧该溢流阀，此压力为推进压力和升降油缸升起压力。
将推进手把置于中位，各工作压力调定完毕。
4.6 转速调定：打开图4动力头中窥视孔盖（序号75），转动手轮（序号47），使离合器（序号12）合上高速大齿轮时（序号10），输出转速为高速，合上低高速小齿轮时（序号14），输出转速为低速。
必要时可用卡盘夹持钻杆，用管钳搬动钻杆，方便离合。
（注：转速调定时应停止旋转）4.7 试车接上全部油管，开机空载运转。
4.7.1 操作卡盘手把，松开卡盘，放入一根钻杆，卡盘夹紧钻杆后再操作旋转手把，动力头在卡盘夹紧钻杆下分别在高速（低速）、正反转状态下分别各运转5min。
4.7.2 操作正常进退手把，推进油缸往复运动10次；操作节流阀，调节推进油缸往复运动速度；操作快速进退手把，油缸快速往复运动5次。
4.7.3 操作卡盘手把，卡瓦在中孔轴内伸缩运行5次，运行应平衡均匀。
放入钻杆后卡盘应能夹紧钻杆，夹痕应均匀，卡盘松开时，能轻松放入或取出钻杆。
4.7.4 操作夹持器手把，卡瓦伸缩5次，运行应平衡、均匀，放入钻杆后夹持器应能夹紧钻杆，夹痕应均匀，夹持器松开时，应能轻松放入或取出钻杆。
4.7.5 将推进油缸上的一对快换接头拔下，接到升降油缸上，松开拉杆抱箍，操作正常进退手把，上机架绕旋转轴升降运动5次，与此同时，可操纵节流阀手柄，调节上机架的升降速度。
4.7.6 试车时观察操作台上的压力表压力情况，动力头正反转压力应小于4MPa，油缸往复运动压力小于2MPa，总回油压力小于0.4MPa，各油管连接处不得有泄漏现象；卡盘和夹持器卡瓦伸缩平直，钻杆上的夹痕均匀；各部运转应平衡，不得有异常声响和异常现象，否则应停机检查。
4.8 将立柱竖立，加载手把内四方端插入三用阀一端上下摇动，立柱逐渐上升；将加载手把扁方端插入三用阀另一端，上下搬动，立柱慢慢下降。
立柱上下运动应平稳。
5下井运输5.1为了正确完成钻机的拆卸和井下安装，从事该项工作的人员应根据技术文件，熟悉本机结构，详细了解并掌握各连接部位的连接和拆卸方法。
5.2钻机下井前可根据使用单位井巷和运输设备的大小将钻机解体成若干部件。
钻机可解体成泵站、动力头、机架、操纵台、立柱框架和钻具等部件，泵站油箱内的液压油放置于干净的容器内，单独运输。
5.3解体时各胶管应卷成圈，固定在相应的部件上，弯曲不要过大，所有外露孔要包裹或加帽罩，防止脏物进入元件和胶管内。
