三维坐标计算程序

空间三维坐标系中计算圆的点集
在空间三维坐标系中，给定圆心坐标和半径，可以通过数学计算得出圆的点集。

具体方法如下：
1. 假设圆心坐标为(x0,y0,z0)，半径为r。

2. 确定一个变量t，表示圆上任意一点的位置。

可以取0≤t≤2π，每隔一定角度取一个点。

3. 对于每个t，计算出该点的坐标。

具体方法为：
- x = x0 + r * cos(t)
- y = y0 + r * sin(t)
- z = z0
这样就得到了圆上的所有点的坐标。

可以将这些点按照顺序连接起来，得到一个完整的圆。

4. 如果需要更加精细的圆形，可以将t的取值间隔缩小，如取0≤t≤2π，每隔0.1弧度取一个点，可以得到更加平滑的圆形。

需要注意的是，在空间三维坐标系中，圆的方程并不是简单的x^2 + y^2 = r^2，而是一个更加复杂的方程。

因此，直接通过圆的方程计算出圆上的点可能比较困难，而采用上述方法可以简单地得到圆上的所有点。

- 1 -。

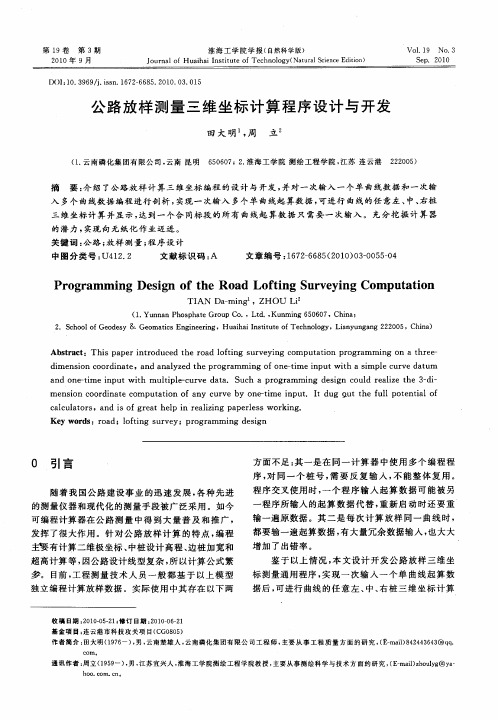

程序使用说明--CASIO 9860G系列公路三维坐标计算程序程序说明：本程序是一款运行用CASIO 9860G 系列上的公路三维坐标计算程序，程序约8KB大小，使用9860中的表文件作为程序数据，由于受9860主存大小限制，一次约能进行200个交点（交点法）或是约600个线元（线元法）的公路平面坐标和中桩高程，如使用内部后备存储器（1.5M）在需要时手动调入进行计算，或是使用SD卡为数据载体则计算只受这两个容量的限制。

程序需运行在OS2.0以上的系统上，如不是OS2.0的请自行升级成OS2.0。

程序功能:程序能选择交点法（一般适用用主线）或是线元法（一般适用于岔道）计算，他们有相同的功能：1、全线三维坐标正算,计算全线路上任一桩号偏距点三维坐标（支持斜交）2、全线三维坐标反算，实测一点坐标，计算该点所在的桩号及偏距、高程计算可选3、批量计算三维坐标，从指定的桩号向结束处或开始处按间距连续计算点的三维坐标，所有点存在表文件中，倒入EXCEL中即可生成点位坐标表4、结构物相对位置正反算，计算结构物前后左右的点在线路上的坐标或是实测一点后反算实测点到结构特轴线的前后左右（该程序需单独起动不在统一界面选择下）5、路面挂线测量，支持全站仪和水准仪操作，实测一点计算该点到指定的结构层的高度，用于指导结构层抄平工作6、任意断面隧道超欠挖程序，实测断面上任一点即可得到该点的超或是欠挖值，支持单独断面，或是将断面加入到线路中去,加入线路后，实测一点三维坐标，即可得出该点到断面轮廓线的距离，快速的指导施工放样。

（该程序需单独起动不在统一界面选择下）7、线路放样功能，放任一点设站后只需输入放样桩号和偏距即可得出放样数据8、所有使用子程序预留标准接口，方便自己程序进行调用，以增加现有功能9、放样功能，设站后，只需输入需要放点的桩号和偏距(斜交），即可得到方位和平距10、主点元素计算及导出功能（交点法），计算所线路上所有交点五大桩的坐标，桩号，可导出到EXCEL，即生成主点元素表11、测量中常用的坐标正、反算程序12、不需输入点数的多边形面积计算程序13、单线元坐标正反算程序以及常用功能示例程序14、锥坡放样功能，实测一点反算该点在水平方向和高程方向和设计值的偏差，支持斜交锥坡15、任意多边形面积解析法计算程序16、路线任意级数边坡放样程序，只需测定边坡上一点三维坐标，指示该点向设计坡面的移动值。

三坐标编程基本步骤三坐标测量技术是一种用于测量物体三维形状和位置的高精度测量技术。

在工业制造领域，三坐标测量技术被广泛应用于加工工件的测量和检验。

而三坐标编程则是将三坐标测量技术与计算机编程相结合，实现自动化测量和数据处理的技术。

下面将介绍三坐标编程的基本步骤。

一、建立三维模型三坐标编程的第一步是建立物体的三维模型。

这可以通过三维设计软件来完成，如CATIA、SolidWorks、Pro/E等。

在建立模型时，需要注意模型的几何形状和尺寸应与实物相符，以保证后续测量结果的准确性。

二、确定测量方案在建立好三维模型后，需要确定测量方案。

测量方案包括测量点的位置和数量、测量的顺序以及测量的精度等。

在确定测量方案时，需要考虑到物体的几何形状和尺寸、测量设备的精度和测量效率等因素。

三、编写测量程序编写测量程序是三坐标编程的核心部分。

测量程序是一段计算机程序，用于控制三坐标测量机的运动，实现自动化测量和数据处理。

编写测量程序需要掌握计算机编程语言和三坐标测量机的控制命令。

四、调试和验证程序编写好测量程序后，需要进行调试和验证。

在调试过程中，需要检查程序是否能够正确控制三坐标测量机的运动，是否能够正确采集测量数据。

在验证过程中，需要与实际测量结果进行比对，以验证程序的准确性和可靠性。

五、优化测量方案和程序在进行实际测量时，可能会出现测量误差偏大、测量效率低等问题。

这时需要对测量方案和程序进行优化。

优化测量方案可以通过调整测量点的位置和数量、调整测量的顺序等方式来实现。

优化测量程序可以通过修改程序代码、修改控制参数等方式来实现。

六、应用于实际生产确定好测量方案和程序后，可以将三坐标编程技术应用于实际生产中。

三坐标编程可以实现对复杂工件的自动化测量和数据处理，大大提高了测量效率和准确性，有助于提高产品质量和生产效率。

三坐标编程技术是一种高精度、高效率的测量技术，可以应用于工业制造、航空航天、汽车制造等领域。

掌握三坐标编程的基本步骤，可以有效提高测量效率和准确性，为实际生产带来更多的价值。

三维坐标线夹角计算公式 python让我们来了解一下三维坐标系。

三维坐标系是由三个相互垂直的坐标轴组成的，通常表示为X、Y和Z轴。

每个坐标轴上的点可以由一个有序三元组(x, y, z)表示，其中x、y和z分别表示点在X、Y和Z轴上的坐标。

通过这种表示方式，我们可以在三维空间中定位和描述各种对象。

接下来，我们将介绍线夹角的概念。

线夹角是指两条线之间的夹角，可以用来描述它们之间的方向和相对位置。

在线性代数中，可以使用向量的点积公式来计算两条线之间的夹角。

对于给定的两个向量A和B，它们之间的夹角θ可以通过以下公式计算：θ = cos^(-1) (A·B / (|A| |B|))其中，A·B表示向量A和向量B的点积，|A|和|B|分别表示向量A 和向量B的模（长度）。

cos^(-1)表示反余弦函数，用来计算余弦值的反函数。

接下来，我们将使用Python编写一个计算三维坐标线夹角的程序。

首先，我们需要定义两个向量A和B，并计算它们的点积和模。

然后，我们将使用上述公式来计算夹角θ。

下面是用Python实现的示例代码：```pythonimport mathdef calculate_angle(vector_a, vector_b):dot_product = vector_a[0]*vector_b[0] + vector_a[1]*vector_b[1] + vector_a[2]*vector_b[2]magnitude_a = math.sqrt(vector_a[0]**2 + vector_a[1]**2 + vector_a[2]**2)magnitude_b = math.sqrt(vector_b[0]**2 + vector_b[1]**2 + vector_b[2]**2)angle = math.acos(dot_product / (magnitude_a * magnitude_b))return angle# 定义两个向量vector_a = [1, 2, 3]vector_b = [4, 5, 6]# 计算夹角angle = calculate_angle(vector_a, vector_b)print("夹角的弧度值为:", angle)print("夹角的角度值为:", math.degrees(angle))```在上述代码中，我们首先导入了Python的math模块，以便使用其中的数学函数。

三维几何的坐标表示与计算在几何学中，我们经常会遇到需要描述和计算物体在三维空间中的位置和形状的问题。

为了解决这些问题，我们需要学会使用坐标来表示和计算三维几何。

一、三维坐标系的建立在三维空间中，我们可以使用笛卡尔坐标系来建立三维坐标系。

与二维坐标系相似，三维坐标系由三个互相垂直的坐标轴组成，分别记为X轴、Y轴和Z轴。

我们可以通过将原点设定为三个轴的交点来建立三维坐标系。

二、三维坐标的表示在三维坐标系中，每个点都可以用一个三元组(x, y, z)来表示，其中x表示点在X轴上的位置，y表示点在Y轴上的位置，z表示点在Z轴上的位置。

这个三元组被称为点的坐标。

三、坐标的计算1. 距离计算对于两个在三维空间中的点A(x1, y1, z1)和B(x2, y2, z2)，我们可以使用勾股定理来计算它们之间的距离。

距离公式为：√((x2 - x1)² + (y2 - y1)² + (z2 - z1)²)2. 中点计算对于两个在三维空间中的点A(x1, y1, z1)和B(x2, y2, z2)，我们可以计算它们的中点。

中点的坐标可以通过以下公式得出：((x1 + x2) / 2, (y1 + y2) / 2, (z1 + z2) / 2)3. 向量计算在三维几何中，我们经常需要进行向量计算。

对于两个点A(x1, y1, z1)和B(x2, y2, z2)，我们可以通过以下公式计算AB的向量：AB = (x2 - x1, y2 - y1, z2 - z1)4. 点积和叉积点积和叉积是在三维空间中常用的运算。

- 点积（内积）计算公式为：A·B = x1x2 + y1y2 + z1z2- 叉积（外积）计算公式为：A ×B = (y1z2 - z1y2, z1x2 - x1z2, x1y2 - y1x2)四、实际应用三维几何的坐标表示与计算广泛应用于工程、建筑、计算机图形学等领域。

三维坐标系计算方法1. 引言三维坐标系是在数学和计算机图形学中广泛应用的概念。

它用于描述三维空间中的点和物体的位置、方向和运动。

在许多领域，如机器人学、计算机视觉和虚拟现实中，三维坐标系的计算方法是非常重要的。

本文将介绍三维坐标系的基本概念和常用的计算方法。

我们将首先讨论三维坐标系的表示方法，然后介绍点的坐标转换、向量运算和坐标系转换等基本计算方法。

最后，我们将讨论一些实际应用中常用的三维坐标系计算方法。

2. 三维坐标系的表示三维坐标系使用三个坐标轴来表示空间中的点和物体。

通常情况下，这三个坐标轴被标记为x、y和z。

它们垂直于彼此，并形成一个右手坐标系。

三维坐标系中的点可以用三个实数值表示，分别代表其在x、y和z轴上的坐标。

例如，一个点的坐标可以表示为(x, y, z)。

3. 点的坐标转换在三维坐标系中，点的坐标转换是一种常见的计算方法。

它允许我们在不同的坐标系之间转换点的表示。

例如，我们可以从一个局部坐标系转换到全局坐标系，或者从一个相对坐标系转换到绝对坐标系。

点的坐标转换涉及到坐标系之间的变换矩阵。

这个矩阵描述了从一个坐标系到另一个坐标系的转换规则。

通过将点的坐标与变换矩阵相乘，我们可以得到转换后的坐标。

4. 向量运算在三维坐标系中，向量运算是进行物体的位移、旋转和缩放等操作的基础。

向量由数学上的大小和方向组成，可以用来表示一个点之间的连线或者表示一个物体的从一个位置到另一个位置的位移。

常见的向量运算包括向量的加法、减法、乘法和除法。

这些运算可以用来计算两个点之间的距离、点的平移和旋转等操作。

5. 坐标系转换在实际应用中，经常需要将物体从一个坐标系转换到另一个坐标系。

例如，当我们在三维建模软件中操作物体时，我们可能需要在局部坐标系下进行位移和旋转，然后将物体转换到全局坐标系中。

坐标系转换涉及到坐标系之间的变换矩阵。

这个矩阵描述了从一个坐标系到另一个坐标系的转换规则。

通过将物体的坐标与变换矩阵相乘，我们可以得到转换后的坐标。

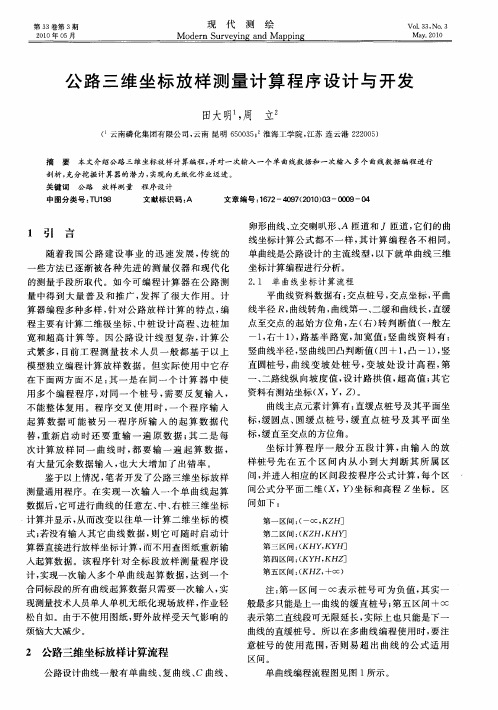

Fx-5800道路三维坐标计算器程序QXJS-000 主程序（文件名）“1.SZ=>NE”:“2.NE=>SZ”:?Q↙Lbl 4:?S:“PJ=”?K:Prog“QXJS-SUB0”↙Lbl 0:Q=1 => Goto1:Q=2 => Goto2:↙Lbl 1:?Z:Prog“QXJS-SUB1”: “F=”:F◢DMS◢“N=”:N◢“E=”:E◢Prog“GCJS”: Goto4↙Lbl 2: “N=”:?B: “E=”:?C:B→N: C→E:Prog“QXJS-SUB2”: “S=”:S◢“Z=”:Z◢ Goto4↙QXJS-SUB0 数据库子程序（文件名）Goto1↙同时保存多个曲线时的指针Lbl 1IF S<***（线元终点里程）:Then***→A（线元起点方位角）:***→O（线元起点里程）:***→U（线元起点X）:***→V（线元起点Y）:***→P（线元起点曲率半径）:***→R （线元终点曲率半径）: ***→L（线元起点至终点长度）: Return:IfEnd↙IF S<***:Then***→A:***→O:***→U:***→V:***→P:***→R: ***→L: Return:IfEnd↙………………………..为了便于解读，每增加一个线元增加一行语句，每增加一条曲线增加一个Lbl，每增加一个工程增加一个文件。

QXJS-SUB1 正算子程序（文件名）0.5（1÷R-1÷P）÷L→D:S-O→X↙U+∫(cos(A+(X÷P+DX2)×180÷π,0,X)→N↙V+∫(sin(A+(X÷P+DX2)×180÷π,0,X)→E↙A+(X÷P+DX2)×180÷π→F↙N+Zcos(F+K) →N:E+Zsin(F+K) →EQXJS-SUB2 反算子程序（文件名）Lbl 1:0→Z：1→Q：Prog“QXJS-SUB0”: Prog“QXJS-SUB1”↙Pol(N-B+10^(-46), E-C+10^(-46)):Isin(F-K-J) →W:S+W→S↙Abs(W)>0.0001 => Goto1↙Lbl 2: 0→Z：Prog“QXJS-SUB1”:(C-E) ÷sin(F+K) →ZGCJS(高程计算—文件名)Lbl 0：Prog“SJK”：0.005R Abs(I -L) →T：T2÷2÷R→E:Z[1]-T→A：Z[1]+T→B：S-A→C：B-S→D：S-Z[1]→E←┘If L >I：Then 1→J：Else -1→J：IfEnd←┘If S<A：Then 0→C：Else S>B =>0→D：IfEnd←┘If S≦Z[1]：Then I→Y：C→G：Else S >Z[1]=>L→Y：D→G：IfEnd←┘Lbl 1：Fix 3：“ZP=”：H+EY÷100+JG2÷2÷R◢Goto 0←┘SJK(高程计算子程序—数据库)If S≦下一竖曲线起点And S >上一竖曲线终点：Then ……→Z[1](变坡桩号): ……→H （变坡高程）: ……→R（竖曲线半径）:……→I（第一纵坡坡度，带正负号）: ……→L(第二纵坡坡度，带正负号): IfEnd←┘坐标正反算输入与使用使用说明1、规定(1) 以道路中线的前进方向（即里程增大的方向）区分左右；当曲线半径在左时，P、R 取负值，当曲线半径在右时，P、R取正值，当曲线半径为无穷大（即直线）时，P、R以10的45次代替。

三维球面坐标计算
在三维球面坐标系中，我们可以通过经度（longitude）、纬度（latitude）和半径（radius）来描述一个点的位置。

这个坐标系可以帮助我们定位地球上任何一个点的位置，并且可以用于导航、地图制作等领域。

经度是指从地球的中心点出发，沿着赤道面向东或向西旋转的角度。

它的取值范围是从0到360度，分别代表从东经0度到东经360度。

纬度是指从地球的中心点出发，沿着经线向北或向南旋转的角度。

它的取值范围是从-90度到90度，分别代表从南纬90度到北纬90度。

半径则代表地球的大小，通常取地球的平均半径约为6371千米。

比如，我们可以用三维球面坐标（30度经度，40度纬度，6371千米半径）来表示一个点的位置。

这意味着这个点在地球上的经度为30度，纬度为40度，离地球中心的距离为6371千米。

三维球面坐标系的使用不仅局限于地球上的位置定位，它还可以应用于其他领域。

例如，在天文学中，我们可以利用三维球面坐标来描述星体的位置。

在机器人领域，我们可以使用三维球面坐标来定位机器人在空间中的位置。

三维球面坐标系是一种方便而有效的坐标系统，可以帮助我们准确地描述地球上或其他领域中的点的位置。

通过使用经度、纬度和半
径，我们可以定位任何一个点，并且可以应用于导航、地图制作、天文学等多个领域。

这种坐标系统的使用不仅提供了准确性和方便性，还能够让我们更好地了解和探索我们所处的世界。
