光学元件表面光洁度标准.

光学元件表面光洁度标准光学元件是现代光学技术中不可或缺的关键组成部分，而光洁度则是评估光学元件质量的重要指标之一。

光学元件表面光洁度标准主要是为了确保光学元件在制造、使用和检测过程中的可靠性和质量，以满足各种应用领域的需求。

本文将介绍光学元件表面光洁度标准的相关内容，并探讨其在光学元件制造过程中的重要性。

一、光学元件表面光洁度标准的定义光学元件表面光洁度标准是指制造和检测光学元件时所采用的一系列参数和规范，以确保光学元件表面的平整度、透明度以及对光的散射和吸收的影响在允许的范围内。

这些参数包括表面粗糙度、波前畸变、散射、反射率等，通过这些参数的测量和评估，可以评判光学元件的表面质量，并制定相应的工艺和检测方法。

二、光学元件表面光洁度标准的重要性光学元件的表面质量直接影响到其在光学系统中的性能和效果。

一方面，光学元件表面的光洁度与其光学性能密切相关。

粗糙表面会导致光的散射和反射，影响光学系统的透光率和信号传输质量。

另一方面，光学元件表面的光洁度也是制造和检测过程中的一项重要指标，它直接决定了光学元件的可靠性和稳定性。

三、光学元件表面光洁度标准的参数1. 表面粗糙度：表面粗糙度是表征光学元件表面平整程度的参数，通常用Ra（粗糙度平均值）或RMS（均方根粗糙度）来表示。

粗糙度的要求根据光学系统的具体应用需求而有所不同，一般要求表面粗糙度在一定的范围内。

2. 波前畸变：波前畸变是指光通过光学元件后所引起的相位和振幅变化，它直接影响到光学系统的成像质量和分辨率。

波前畸变的要求通常由像差曲线来表示，不同的光学元件在不同的应用中对波前畸变的要求有所不同。

3. 散射：散射是指光在光学元件表面上的改变方向，它导致光的损失和干扰。

散射可以通过测量散射角度和散射强度来评估，要求光学元件的散射尽可能小，以保证光学系统的透光率和图像质量。

4. 反射率：反射率是指光在光学元件表面的反射能力，它直接影响到光学系统的透光率和光学信号传输质量。

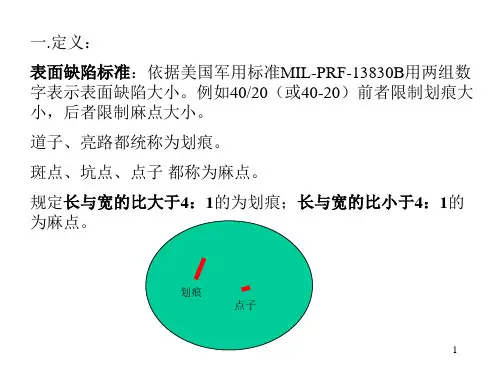

光学元件表面光洁度标准1（可编辑）* 一.定义: 表面缺陷标准:依据美国军用标准MIL-PRF-13830B用两组数字表示表面缺陷大小。

例如40/20(或40-20)前者限制划痕大小，后者限制麻点大小。

道子、亮路都统称为划痕。

斑点、坑点、点子都称为麻点。

规定长与宽的比大于4:1的为划痕;长与宽的比小于4:1的为麻点。

点子划痕当元件的不同区域表面光洁度要求不一样时，等效直径的计算以区域进行:表面质量要求高的内区域其等效直径以内区域为准(如有效孔径的区域)，表面质量要求低的外区域计算的是整体元件的等效直径。

划痕点子 A区20-10 B区80-50 如左图元件表面质量要求不同，则在判定A区是否符合要求时，应取内圆直径进行计算。

而B区则取整个元件的圆直径三角的面积为(低×高)/2 a ×b /2 三角等效直径D 长方形面积长×宽 a ×b 长方形的等效直径D D 面积π D/2 2 a b 美军标规定对于非圆形元件其直径取相等面积圆的直径。

a h A区:20-10 B区:80-50 3mm 1mm 4mm 2mm 对于长方形元件(当长与宽的比 5:1时)可以用简单公式:等效直径 (长+宽)/2来计算。

如左图元件 A区等效直径为(1+3)/2 2mm B区等效直径为(2+4)/2 3mm 对于长与宽比?5:1的产品不能用简单公式计算等效直径划痕: 以美国军用标准《MIL-O-13830》的表面质量划痕样板作为各级数划痕的比对标准。

(注意:美军标未指明划痕的计量单位也即未确定划痕的宽度和深度，只能以实际观察样版为标准。

) 这里的划痕级数就是通常的划痕号数，标准样版有10#、20#、40#、60#、80# 5个级。

SC-QA027表面质量标准共有7条划痕判定标准，前5条是美军标的规定，后两条是公司内控标准。

以下逐条讲解: 1.当元件的划痕级数超过表面质量要求的划痕级数时，元件不合格。

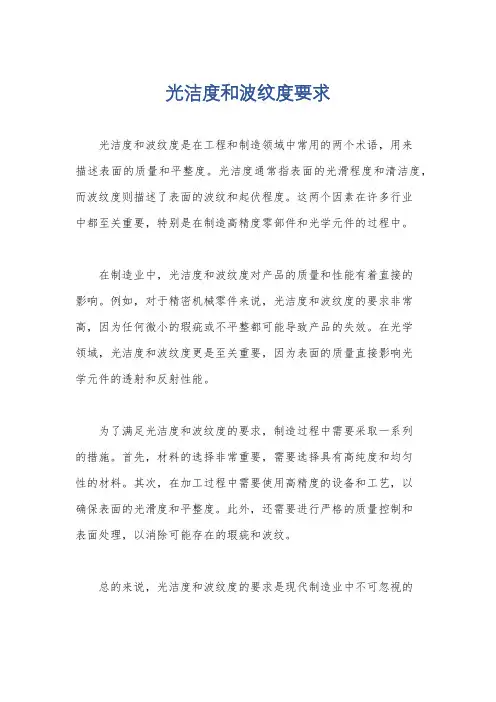

光洁度和波纹度要求
光洁度和波纹度是在工程和制造领域中常用的两个术语，用来
描述表面的质量和平整度。

光洁度通常指表面的光滑程度和清洁度，而波纹度则描述了表面的波纹和起伏程度。

这两个因素在许多行业
中都至关重要，特别是在制造高精度零部件和光学元件的过程中。

在制造业中，光洁度和波纹度对产品的质量和性能有着直接的
影响。

例如，对于精密机械零件来说，光洁度和波纹度的要求非常高，因为任何微小的瑕疵或不平整都可能导致产品的失效。

在光学
领域，光洁度和波纹度更是至关重要，因为表面的质量直接影响光
学元件的透射和反射性能。

为了满足光洁度和波纹度的要求，制造过程中需要采取一系列
的措施。

首先，材料的选择非常重要，需要选择具有高纯度和均匀
性的材料。

其次，在加工过程中需要使用高精度的设备和工艺，以
确保表面的光滑度和平整度。

此外，还需要进行严格的质量控制和
表面处理，以消除可能存在的瑕疵和波纹。

总的来说，光洁度和波纹度的要求是现代制造业中不可忽视的
重要因素。

只有通过严格的控制和技术手段，才能确保产品达到高质量的要求，从而满足市场和客户的需求。

光学元件表面光洁度标准在光学领域中，元件的表面光洁度是一个非常重要的指标。

它对于光学系统的性能具有很大的影响，因此在光学元件的制造和使用过程中要严格遵守相应的光洁度标准。

光洁度是指元件表面的光滑程度和表面缺陷的数量和大小。

下面我将详细介绍一下光学元件表面光洁度的标准。

光学元件的表面光洁度可以通过表面粗糙度和表面缺陷来评估。

表面粗糙度是表面微观起伏的度量，通常用Ra值来表示。

Ra值越小，表面越光滑。

表面缺陷包括划痕、凹陷、气泡等不均匀的地方，这些缺陷会对光的传播和散射产生影响。

根据国际标准ISO 10110、ISO 14997和ISO 10111，光学元件的表面光洁度标准主要分为以下几个方面：1.表面粗糙度：根据ISO 1101标准，光学元件的表面粗糙度应控制在一定范围内。

例如，光学玻璃的表面粗糙度通常在0.2~1.0μm之间，而光学薄膜的表面粗糙度则要求更高，通常在0.02~0.2μm之间。

2.表面缺陷：根据ISO 10110标准，光学元件表面的缺陷可以分为可接受缺陷和不可接受缺陷。

可接受缺陷包括轻微的划痕、小气泡等，不会对光学系统的性能产生明显影响。

而不可接受缺陷包括大的划痕、凹陷等，会严重影响光学系统的性能。

光学元件的制造和检验要求缺陷的数量和大小符合相应的标准。

3.表面平整度：表面平整度是表面平坦度的度量，即表面的平面度。

在光学系统中，要求光学元件的表面平整度非常高，以保证光线的无畸变传播。

4.表面清洁度：光学元件的表面应保持干净，不能有油污、灰尘等杂质。

在生产和使用过程中，应采取相应的防护措施，避免对表面造成污染。

在实际的光学元件制造过程中，还存在一些其他的表面光洁度要求。

例如，在光学组件的接触方式中，要求接触面的光洁度非常高，以保证接触的有效传递。

总之，光学元件表面的光洁度标准是非常关键的。

只有保持合适的表面粗糙度、控制缺陷的数量和大小，以及保持表面的平整度和清洁度，才能保证光学元件的性能和稳定性。
