表面粗糙度对照表

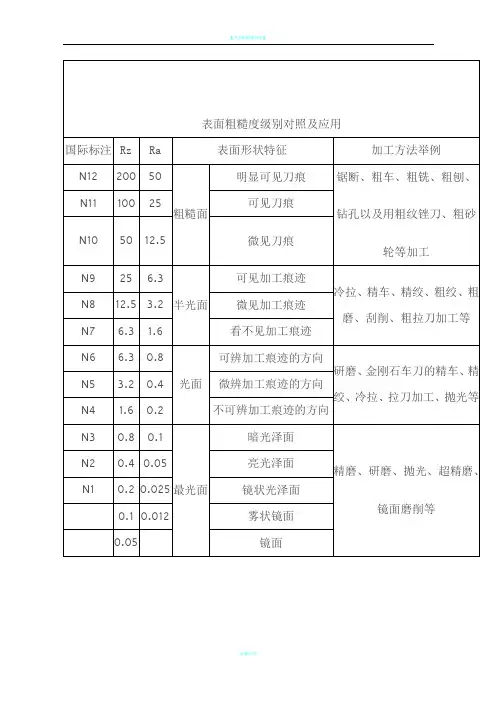

镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0。

05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0。

8微见加工痕迹方向0.4看不清加工痕迹方向1。

6微见加工痕迹方向3。

2可见加工痕迹方向6。

3微见刀痕12。

51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面,不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面.需要滚花或氧化处理的表面6级Ra值不大于\μm=1。

6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1~2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面,外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0。

8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径,直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径,过盈配合IT7级的孔(H7），间隙配合IT8～IT9级的孔（H8,H9)，磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面,精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0。

镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

1.
在Ra.Rz.Ry 中优先选用Ra 2.
在Ra.Rz.Ry 的数值第1系列
和第2系列中优先选用第
1 系列。

3.新国标与旧国标数值的 对应转换按下述三种情况
处理。

⑴在有利于加工，但又不影
响表面功能的前提下，旧标准的等级一般应转换成新标
准Ra 或Rz.Ry 第1系列中最靠近的下档值。

如 6应转换成
Ra 为3.2чm 或Rz 为12.5чm ⑵当表面要求较高时.旧标准
的等级应转换成新标准Ra 或Rz.Ry 的第1系列中最靠近的
上档值，如 6应转换成Ra 为1.6чm 或Rz 为6.3чm。

⑶当不能按前两种方式转换时仍取旧国标中的极限值及新国标中的第2系列值但这仅
是对位数极少而粗糙度要求较高的表面（即 9以上的表
面）而言的
4.本表中“新标准标注示例”
仅仅是举一种常用的标准示例
5.本表中Ra 为轮廓算术平均
偏差Rz 为微观不平度十点高
度Ry 为轮廓最大高度，Rz 和Ra 的比值关系根据我国的试验结果为Rz=4.5Ra 0.9716.制定本表的依据为GB131-83。

GB1031-83，GB3505-83《表面粗糙度介绍》《表面光洁度译文选辑》《互换性与技术测量》。

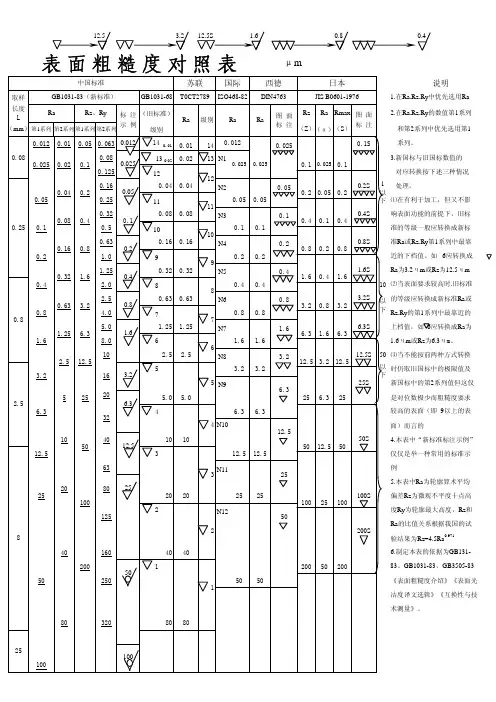

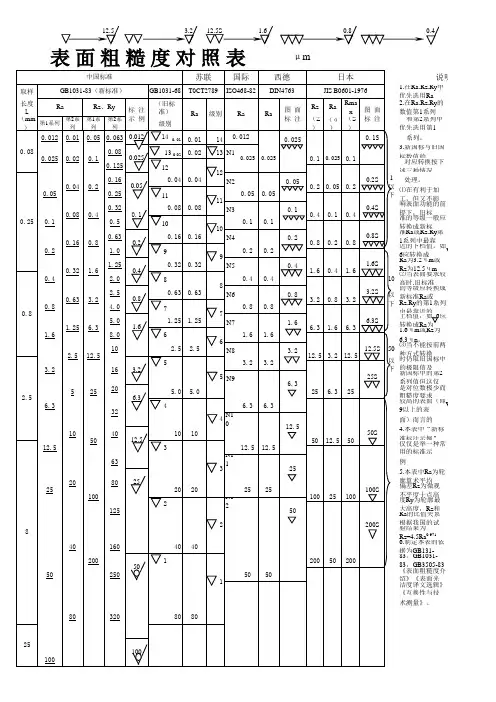

表 面 粗 糙 度 对 照 表
说明
μm。

镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

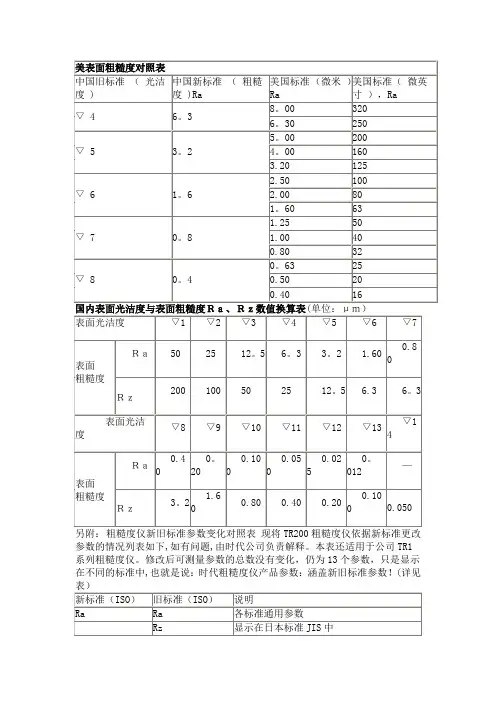

参数的情况列表如下,如有问题,由时代公司负责解释。

本表还适用于公司TR1系列粗糙度仪。

修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！(详见表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差（Ra）—-arithmetical mean deviation of the profile;微观不平度十点高度（Rz）--the point height of irregularities；轮廓最大高度(Ry）——maximum height of the profile.Ra——在取样长度L内轮廓偏距绝对值的算术平均值。

Rz-—在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。

Ry—-在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。

如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。

表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。

其两波峰或两波谷之间的距离(波距）很小（在1mm以下），用肉眼是难以区别的,因此它属于微观几何形状误差。

表面粗糙度越小，则表面越光滑。

表面粗糙度的大小,对机械零件的使用性能有很大的影响，主要表现在以下几个方面：①表面粗糙度影响零件的耐磨性。

表面越粗糙,配合表面间的有效接触面积越小，压强越大，磨损就越快。

②表面粗糙度影响配合性质的稳定性。

对间隙配合来说,表面越粗糙,就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈,降低了联结强度。

③表面粗糙度影响零件的疲劳强度.粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度.④表面粗糙度影响零件的抗腐蚀性。
