关于“楼梯电灯开关电路”的教学思路

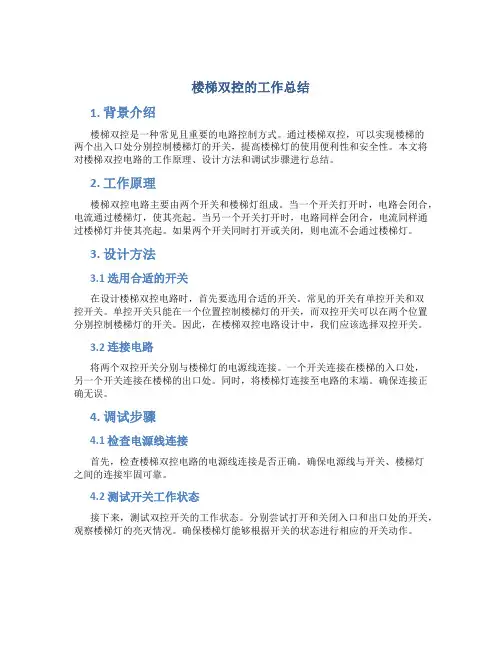

楼梯双控的工作总结1. 背景介绍楼梯双控是一种常见且重要的电路控制方式。

通过楼梯双控，可以实现楼梯的两个出入口处分别控制楼梯灯的开关，提高楼梯灯的使用便利性和安全性。

本文将对楼梯双控电路的工作原理、设计方法和调试步骤进行总结。

2. 工作原理楼梯双控电路主要由两个开关和楼梯灯组成。

当一个开关打开时，电路会闭合，电流通过楼梯灯，使其亮起。

当另一个开关打开时，电路同样会闭合，电流同样通过楼梯灯并使其亮起。

如果两个开关同时打开或关闭，则电流不会通过楼梯灯。

3. 设计方法3.1 选用合适的开关在设计楼梯双控电路时，首先要选用合适的开关。

常见的开关有单控开关和双控开关。

单控开关只能在一个位置控制楼梯灯的开关，而双控开关可以在两个位置分别控制楼梯灯的开关。

因此，在楼梯双控电路设计中，我们应该选择双控开关。

3.2 连接电路将两个双控开关分别与楼梯灯的电源线连接。

一个开关连接在楼梯的入口处，另一个开关连接在楼梯的出口处。

同时，将楼梯灯连接至电路的末端。

确保连接正确无误。

4. 调试步骤4.1 检查电源线连接首先，检查楼梯双控电路的电源线连接是否正确。

确保电源线与开关、楼梯灯之间的连接牢固可靠。

4.2 测试开关工作状态接下来，测试双控开关的工作状态。

分别尝试打开和关闭入口和出口处的开关，观察楼梯灯的亮灭情况。

确保楼梯灯能够根据开关的状态进行相应的开关动作。

4.3 修复故障如果楼梯灯无法正常工作，那么需要检查可能的故障原因。

可能的故障包括电源线接触不良、开关损坏等。

根据具体情况，进行相应的修复措施。

5. 总结楼梯双控电路是一种简单实用的电路控制方式，能够提高楼梯灯的使用便利性和安全性。

在设计和调试过程中，需要选择合适的开关、正确连接电路，并进行相应的测试和修复。

通过以上步骤，可以确保楼梯双控电路的正常工作，为楼梯使用者提供更好的体验。

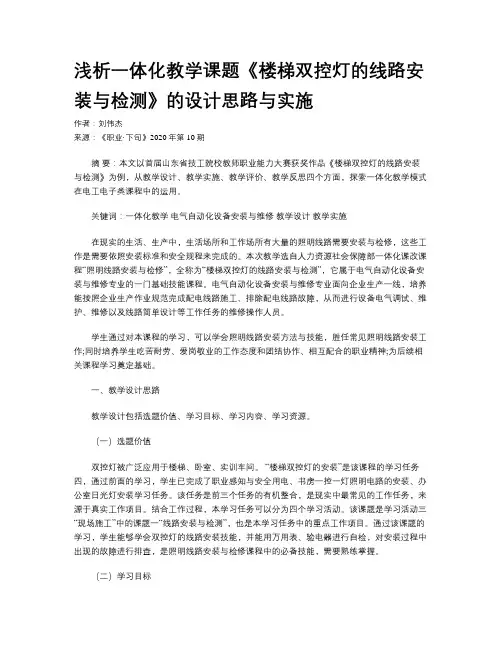

浅析一体化教学课题《楼梯双控灯的线路安装与检测》的设计思路与实施作者：刘伟杰来源：《职业·下旬》2020年第10期摘要：本文以首届山东省技工院校教师职业能力大赛获奖作品《楼梯双控灯的线路安装与检测》为例，从教学设计、教学实施、教学评价、教学反思四个方面，探索一体化教学模式在电工电子类课程中的运用。

关键词：一体化教学电气自动化设备安装与维修教学设计教学实施在现实的生活、生产中，生活场所和工作场所有大量的照明线路需要安装与检修，这些工作是需要依照安装标准和安全规程来完成的。

本次教学选自人力资源社会保障部一体化课改课程“照明线路安装与检修”，全称为“楼梯双控灯的线路安装与检测”，它属于电气自动化设备安装与维修专业的一门基础技能课程。

电气自动化设备安装与维修专业面向企业生产一线，培养能按照企业生产作业规范完成配电线路施工、排除配电线路故障，从而进行设备电气调试、维护、维修以及线路简单设计等工作任务的维修操作人员。

学生通过对本课程的学习，可以学会照明线路安装方法与技能，胜任常见照明线路安装工作;同时培养学生吃苦耐劳、爱岗敬业的工作态度和团结协作、相互配合的职业精神;为后续相关课程学习奠定基础。

一、教学设计思路教学设计包括选题价值、学习目标、学习内容、学习资源。

（一）选题价值双控灯被广泛应用于楼梯、卧室、实训车间。

“楼梯双控灯的安装”是该课程的学习任务四，通过前面的学习，学生已完成了职业感知与安全用电、书房一控一灯照明电路的安装、办公室日光灯安装学习任务。

该任务是前三个任务的有机整合，是现实中最常见的工作任务，来源于真实工作项目。

结合工作过程，本学习任务可以分为四个学习活动。

该课题是学习活动三“现场施工”中的课题一“线路安装与检测”，也是本学习任务中的重点工作项目。

通过该课题的学习，学生能够学会双控灯的线路安装技能，并能用万用表、验电器进行自检，对安装过程中出现的故障进行排查，是照明线路安装与检修课程中的必备技能，需要熟练掌握。

1 绪论电子技术课程设计为我们具体接触和了解实际电子电路的设计方法提供了一个综合性工程训练的机会，在内容上、方法上、手段上进行创造性的改革已取得初步成果，激发了学生的学习热情、创作思路，让我们开阔了眼界，初步掌握了电子电路的设计方法，提高了电子电路的设计能力，为今后的毕业设计和从事电子技术方面的开发工作打下了基础。

我们通过实践教学环节的训练与锻炼，才能在实践中不断巩固和加深理论知识，提高独立工作能力和创新能力。

本次课程设计通过独立完成数字电路的设计任务，加深了自己对理论知识的理解，提高了动手能力，独立分析问题、解决问题能力，协调能力和创造性思维能力。

提高了数字电路应用方面的实践技能，树立了严谨的科学作风。

通过电路的设计、安装、调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。

电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。

2 软件介绍2.1 Multisim 2001仿真软件介绍Multisim是加拿大图像交互技术公司（Interactive Image Technoligics简称IIT 公司)推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

目前在各高校教学中普遍使用Multisim2001，网上最为普遍的是Multisim 9，NI于2007年08月26日发行NI系列电子电路设计软件，NI Multisim v 10作为其中一个组成部分包含于其中。

初中物理楼梯开关设计教学引言：在日常生活中，楼梯的开关设计是非常常见的。

楼梯开关的设计可以方便人们在上下楼梯时的照明需求，并节约能源。

本文将介绍初中物理课程中如何设计楼梯开关，以培养学生的实践能力和创新思维。

一、楼梯灯的需求分析在设计楼梯灯之前，我们首先需要分析楼梯灯的需求。

楼梯灯需要在人们上下楼梯时能够自动感应并点亮，当人离开楼梯时能够自动熄灭，从而节省能源。

此外，楼梯灯还需要具备反射、漫反射和折射的特性，以保证照明效果能够均匀地覆盖整个楼梯区域。

二、楼梯开关设计思路为了设计一个简单而实用的楼梯开关系统，我们可以参考以下的设计思路：1. 传感器选择：选择一个合适的传感器来感知楼梯区域的人流量。

常用的传感器包括红外线传感器、超声波传感器和微波传感器。

这些传感器可以根据人的运动感应到人的存在，并将信号传输给控制器。

2. 控制器设计：根据传感器的信号，设计一个控制器来控制灯光的开关。

控制器可以使用单片机或微控制器来实现。

通过编程，控制器可以根据人的运动状况来控制楼梯灯的亮灭。

3. 灯光布置：根据楼梯的结构和灯的功率，合理布置灯光以保证楼梯的照明效果。

灯光可以通过反射、漫反射和折射来实现楼梯区域的均匀照明。

三、具体步骤以下是一个简单的楼梯开关设计实验的具体步骤，供初中物理教师参考：1. 实验材料准备：准备红外线传感器、LED灯、电路板、电线和电阻等实验材料。

2. 确定灯光布置：根据楼梯的结构和灯的功率，确定灯的数量和位置，以保证楼梯区域的均匀照明。

3. 连接电路：将红外线传感器、LED灯和电阻等元件连接在电路板上。

确保电路连接正确，以便传感器能够感知到人的存在并通过控制器控制灯的亮灭。

4. 设计控制器：使用单片机或微控制器进行编程，设置控制器的工作模式。

根据红外线传感器的信号，控制灯的亮灭。

5. 调试测试：将控制器和电路连接，并对控制器进行调试测试。

确保控制器能够正确感应到人的存在并控制灯的亮灭。

6. 制作演示模型：使用木板等材料制作一个楼梯模型，并将电路板和灯安装在模型上。

楼梯双联双控开关接线方法图解如果家里的空间有点，一个开关控制一个用电器就会无法瞒住我们的需求。

比如，我们在楼下开了楼梯的电灯，然后上了楼之后，想要关电灯，那么就需要在楼上也有个开关能够控制楼梯的电灯。

下面小编就来和大家说说家庭双联双控开关的接线方法，让生活多一些方便。

什么是双联双控开关：说起来，单联双控开关和双联单控开关的定义是差不多的，唯一的区别就是双联是两个按钮的开关，单联就只是一个按钮的开关。

双联开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

下面我们具体来了解一下“联”、“控”分别代表什么意思，或者也可以称为单极、双极、三极开关。

1、所谓“位”，又称为“联”，就是指在一个面板上，有几个开关功能模块。

“一位”就是有一个开关，“两位”就是有两个开关，能分别控制两个用电设备。

2、所谓“控”，即一个开关选择性地控制几条电路。

如双控开关，以字母a、b表示电路，即开关的过程就是接通a断开b，或接通b断开a的过程。

两条线路不会同时开启，也不会同时断开。

在家庭中，可以使用两个双控开关，通过一定排线规则，实现在两个地方控制一个电器的功能，而这种功能较多地应用于在客厅、卧室的照明上。

双联双控开关接线方法：双联双控开关接线方法一双联双控开关接线方法二（标准）双联双控开关接线方法三（省线法）双联双控开关的接线是先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

双联双控开关接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

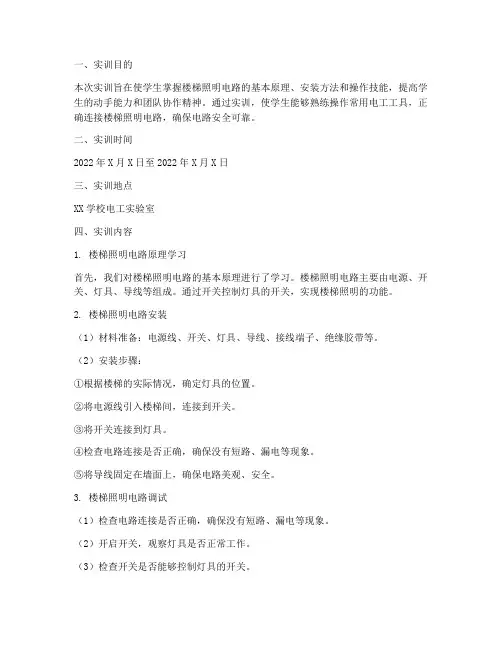

一、实训目的本次实训旨在使学生掌握楼梯照明电路的基本原理、安装方法和操作技能，提高学生的动手能力和团队协作精神。

通过实训，使学生能够熟练操作常用电工工具，正确连接楼梯照明电路，确保电路安全可靠。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XX学校电工实验室四、实训内容1. 楼梯照明电路原理学习首先，我们对楼梯照明电路的基本原理进行了学习。

楼梯照明电路主要由电源、开关、灯具、导线等组成。

通过开关控制灯具的开关，实现楼梯照明的功能。

2. 楼梯照明电路安装（1）材料准备：电源线、开关、灯具、导线、接线端子、绝缘胶带等。

（2）安装步骤：①根据楼梯的实际情况，确定灯具的位置。

②将电源线引入楼梯间，连接到开关。

③将开关连接到灯具。

④检查电路连接是否正确，确保没有短路、漏电等现象。

⑤将导线固定在墙面上，确保电路美观、安全。

3. 楼梯照明电路调试（1）检查电路连接是否正确，确保没有短路、漏电等现象。

（2）开启开关，观察灯具是否正常工作。

（3）检查开关是否能够控制灯具的开关。

4. 楼梯照明电路拆除与回收实训结束后，将安装好的楼梯照明电路拆除，回收材料。

五、实训心得1. 通过本次实训，我对楼梯照明电路的安装过程有了更深入的了解，掌握了楼梯照明电路的基本原理和安装方法。

2. 在实训过程中，我学会了使用常用电工工具，提高了自己的动手能力。

3. 通过团队协作，我们共同完成了楼梯照明电路的安装和调试，培养了团队协作精神。

4. 在实训过程中，我认识到安全的重要性。

在操作过程中，严格遵守操作规程，确保了实训过程的安全。

5. 通过本次实训，我对电工行业有了更深入的认识，为今后的学习和工作打下了基础。

六、实训总结本次楼梯照明电路实训，使我对楼梯照明电路的安装过程有了更深入的了解，提高了自己的动手能力和团队协作精神。

在今后的学习和工作中，我将不断努力，为我国电工行业的发展贡献自己的力量。

同时，也要时刻注意安全，确保电工工作的顺利进行。

【课题名称】 2.3 安装与维护楼梯双控照明线路【课时安排】10课时（450分钟）【教学目标】【知识目标】1．学会双联开关的结构；2．熟练绘制双控照明线路的电路图。

【技能目标】1．会识读楼梯双控照明线路的电路图、接线图并熟练安装其线路。

2．能够对楼梯双控照明线路进行维护；【素质目标】1.具有安全意识、合作意识、环保意识、5S意识；2.施工过程中，认真遵守操作规范和工艺要求，做到一人操作，一人监护；3.认真学习，保质保量完成任务。

【教学重点】重点：二控一线路电气原理图的绘制【教学难点】难点：楼梯双控照明线路的安装【关键点】二控一线路的电气原理图【教学方法】项目教学法、理实一体化法【教具资源】多媒体课件、元件器材一套、电工工具一套【教学过程】一、导入新课任务描述利用案例：当今的复式楼层很受年轻人的喜爱，在上楼、下楼时缺时常忘记关灯，同学们是否能利用照明电路的知识解决这个问题呢？方法：两个开关控制一盏灯的打开与关闭。

二、讲授新课1.任务准备教学环节1：知识准备教师活动：教师可利用多媒体认识双联开关、塑料护套线，并将双联开关、塑料护套线发给学生，引导学生依次学习学生活动：学生可根据多媒体展示图，在教师的引导下对照线管实物分析，并利用万用表测量双联开关，认识双联开关的结构知识点：①双联开关：俗称单刀双掷开关，有一个公共端，两个接线端，组成了一对常开触头、一对常闭触头。

在动作时，常开关闭、常闭打开。

②塑料护套线：采用护套线敷设的线路称为护套线线路。

护套线的绝缘层材料是采用聚氯乙烯塑料。

教学环节2：技术准备1.二控一照明线路电气原理图教师活动：教师可利用多媒体或者在黑板上引导学生绘制二控一照明线路电气原理图，讲述原理。

学生活动：学生可在教师的引导下学习二控一照明线路电气原理图，以及原理分析。

知识点：原理：当接通电源，合上单刀双掷开关SA1或SA2，整个线路通电，白炽灯EL亮；断开单刀双掷开关SA1或SA2，线路断电，节能灯EL灭。

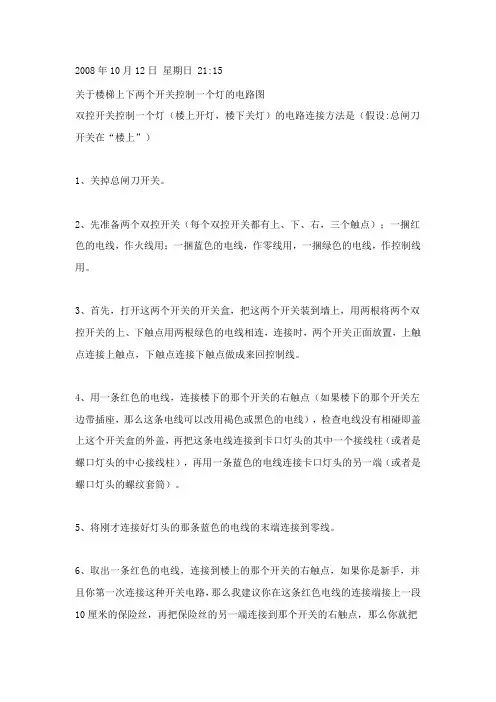

2008年10月12日星期日 21:15关于楼梯上下两个开关控制一个灯的电路图双控开关控制一个灯（楼上开灯，楼下关灯）的电路连接方法是（假设:总闸刀开关在“楼上”）1、关掉总闸刀开关。

2、先准备两个双控开关（每个双控开关都有上、下、右，三个触点）；一捆红色的电线，作火线用；一捆蓝色的电线，作零线用，一捆绿色的电线，作控制线用。

3、首先，打开这两个开关的开关盒，把这两个开关装到墙上，用两根将两个双控开关的上、下触点用两根绿色的电线相连，连接时，两个开关正面放置，上触点连接上触点，下触点连接下触点做成来回控制线。

4、用一条红色的电线，连接楼下的那个开关的右触点（如果楼下的那个开关左边带插座，那么这条电线可以改用褐色或黑色的电线），检查电线没有相碰即盖上这个开关盒的外盖，再把这条电线连接到卡口灯头的其中一个接线柱（或者是螺口灯头的中心接线柱），再用一条蓝色的电线连接卡口灯头的另一端（或者是螺口灯头的螺纹套筒）。

5、将刚才连接好灯头的那条蓝色的电线的末端连接到零线。

6、取出一条红色的电线，连接到楼上的那个开关的右触点，如果你是新手，并且你第一次连接这种开关电路，那么我建议你在这条红色电线的连接端接上一段10厘米的保险丝，再把保险丝的另一端连接到那个开关的右触点，那么你就把这条红色电线连接到火线。

电路完整。

7、确保刚才连接的那条保险丝连接牢固，小心地合上闸刀开关……如果你看见那条保险丝熔断、电线起火花或者听到爆破声，你就要马上关断总闸刀开关，然而当你发现总闸刀开关自动断开，你也不要强硬合上，因为这是一种短路保护的现象。

这时你应该重新检查电路的连接。

要是没有异常的情况，那么，你就先关掉总闸刀开关（这个很重要），再移开刚才接的那条保险丝，检查电线没有相碰即盖上这个开关盒的外盖，最后把这条红色的电线正式连接到火线去。

那么整个安装操作完成。

双控开关接线图2008年09月04日 08:58 作者：双控开关用户评论（8）关键字：。

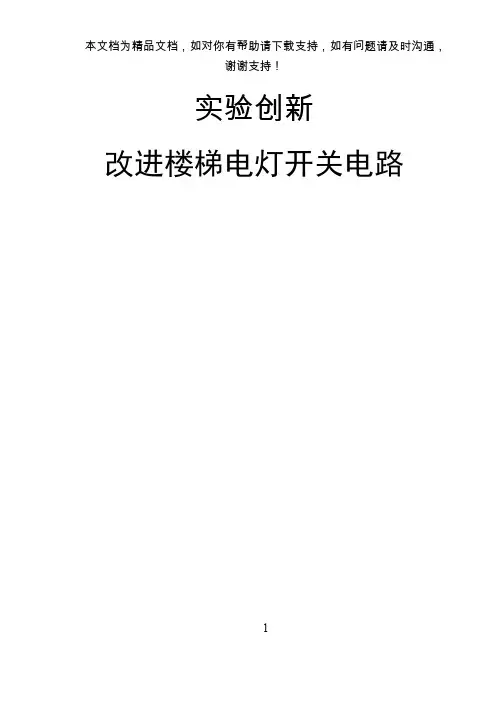

实验创新改进楼梯电灯开关电路1实验创新改进楼梯电灯开关电路尚志市马延中学侯焕珍《楼梯电灯开关电路》是学生小实验，我们是以旧教材为依据，用新的理念引导学生开放课外的学习资源。

下面我们就把我们的设计方案和学生的表现的感受从“设计理念、知识内容的整合、教学方式的建构和教学过程的整合”四个方面向各位老师汇报一下：一、设计理念本实验教学倡导新课程理念，面向全体学生，面向生活，面向社会，以学生发展为本，体现了“从生活走向物理”的理念，紧密联系学生的生活实际，寓教于乐，积极引导学生真正改变学习方式，能够主动参与、勤于动手、乐于探究。

提高学生的物理科学素养，培养学生收集积累的好习惯，乐于探索日常生活中的物理学道理，有将科学技术用于日常生活、社会实践的意识，发展学生的实践能力和创新意识，培养学生的团结协作精神。

二、知识内容的整合“楼梯电灯开关电路”是电学中一个重要的学生小实验。

从教材内容的选择上联系实际，符合学生的心理特点和认知规律。

本实验从在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它入手，根据学生已有的知识经验，结合现有的实验器材分析讨论及围绕楼梯电路展开思维活动的基础上，使用身边随手可得的物品进行探究活动，充分调动学生的积极性，引导学生主动参与，科学探究“楼梯电路”，接近物理学与生活的距离，让学生深切感受到科学的真实性，增强学生用物理知识解决实际问题的意识。

三、教学方式的建构通过对楼梯实物的观察，小组讨论，学生间相互问答，组织学生发现、寻找和利用学习资源，激发了学生的学习兴趣，培养学生主动探索新知识的能力，收集信息的能力，运用所学知识分析和解决生活中的问题的能力，突2出创新精神和实践能力的培养。

实现了师生交往，共同发展的互动过程。

由于教师向学生提供了更多的机会，让学生亲自参与和实践，所以学生从物理中感受到物理是有用的，是服务于生活。

学生有自己的空间去探索、合作、体验、创造、完成教学活动。

四、教学过程的整合（实验过程）“楼梯电灯开关电路”这个小实验，整个实验过程都是以学生亲自参与和实践为主来完成的，教师只起了一个引导者和参与者的作用。
