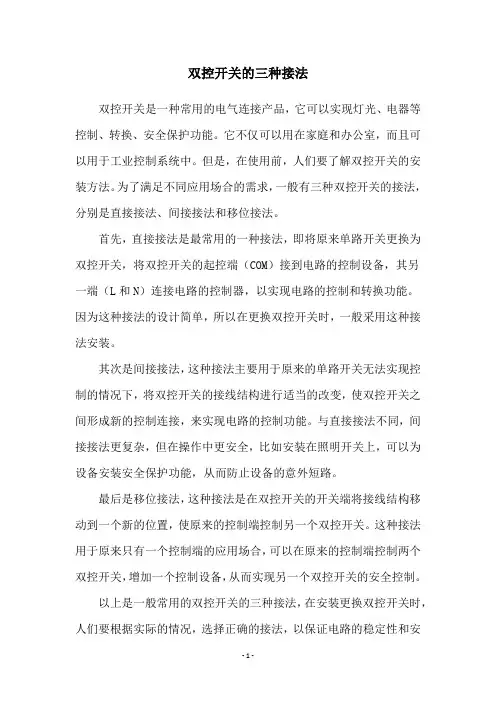

双控开关的三种接法
双控开关是一种常用的电气连接产品，它可以实现灯光、电器等控制、转换、安全保护功能。
它不仅可以用在家庭和办公室，而且可以用于工业控制系统中。
但是，在使用前，人们要了解双控开关的安装方法。
为了满足不同应用场合的需求，一般有三种双控开关的接法，分别是直接接法、间接接法和移位接法。
首先，直接接法是最常用的一种接法，即将原来单路开关更换为双控开关，将双控开关的起控端（COM）接到电路的控制设备，其另
一端（L和N）连接电路的控制器，以实现电路的控制和转换功能。
因为这种接法的设计简单，所以在更换双控开关时，一般采用这种接法安装。
其次是间接接法，这种接法主要用于原来的单路开关无法实现控制的情况下，将双控开关的接线结构进行适当的改变，使双控开关之间形成新的控制连接，来实现电路的控制功能。
与直接接法不同，间接接法更复杂，但在操作中更安全，比如安装在照明开关上，可以为设备安装安全保护功能，从而防止设备的意外短路。
最后是移位接法，这种接法是在双控开关的开关端将接线结构移动到一个新的位置，使原来的控制端控制另一个双控开关。
这种接法用于原来只有一个控制端的应用场合，可以在原来的控制端控制两个双控开关，增加一个控制设备，从而实现另一个双控开关的安全控制。
以上是一般常用的双控开关的三种接法，在安装更换双控开关时，人们要根据实际的情况，选择正确的接法，以保证电路的稳定性和安
全性。
双控开关的安装方法是决定其正常使用的关键，正确的接法可以让双控开关发挥它的最大功能，确保设备的顺利运转。
电工知识：一灯单控；双控；三控；四控的实物接线图解，值得收藏大家好我是小豆，最近有很多朋友问家里卧室和床头如何安装双控灯，今天小豆总结单控；双控；三控；四控；一开五孔，开关控制插座，开关控制灯，下面我们来看图：一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。
（这里说明无论几控开关控制火线）。
双控灯：两个开关控制一盏灯，大家看火线进开关的L，然后两个开关的L1-----L1 L2---L2 连接起来，L1----L2 连接也是一样的。
大件对照图中，双控灯走线的话线管里面串3根线，L1 L2 双控线， L去灯上面的火线。
回路。
三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。
大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。
零线去灯，火线进开关。
四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。
一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。
零线进插座的N，地线进接地。
开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。
开关的L1出去进灯上面。
这种接线方式就是一开五孔，开关控制灯，插座也有电。
一开五孔：开关即控制插座也控制灯，零线进插座的N,同时并联一根零线去灯上面，让灯和插座同时得到一个零线。
既然开关控制灯，控制插座我们就让火线进开关的L，然后开关的L1出来分别进灯和插座的L。
这种接线方法就可以实现开关控制灯和插座。
大家看今天我们都说了什么内容，首先一个开关控制一个灯，两个开关控制一盏灯，三个开关控制一盏灯，四个开关控制一盏灯，一开五孔开关控制灯，一开五孔开关控制插座。
一招教会您“门口开灯，床头关灯”的电路接线
“门口开灯，床头关灯”又称"一灯双控接法"，就是一个灯用两个开关都能控制灯的亮与灭。
常见的用处有，楼下开灯，上楼后楼上关灯；门口开灯，床头关灯；前门开灯，后门关灯等等，都是为了方便实现一个地方能开关灯，另一地方也能开关灯。
基本原理图如下
它的原理非常简单，只需比单控开关多一条线就可实现，主要由两个双控开关来组合实现。
都是二选一开关，因此任何时刻，拨动任一开关，灯不是亮就是灭。
当左边开关拨动是灯亮的时候，右边开关拨动必然是灯灭，反之亦然。
好了，明白了开关的接法，接下来就看实物接法图。
双控开关外观图如上
具体实物接法如上，非常简单明了。
明白了基本原理，以后家里灯有问题要排查，家居自装你都可以自如应对，再也不需要请别人了。
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
教你一盏灯连接三个开关，30种常见照明连接方法
生活中最常见的，进门打开客厅的一盏灯，直接到卧室休息时关掉客厅灯，无需再跑回客厅关灯，所以就可以采用三控开关，共同控制一个电源。
家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开官，也可用双开代替。
一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。
这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。
2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。
二、台灯点灯家居装修线路图纸也能有DWG、DXF、PDF、JPG等多种格式，版本也有很多种。
为了防止不同格式打不开、版本高图纸在低版本CAD软件中打不开等等问题，可以采用以下免费方法，转换成想要的版本或格式。
三、30中常见的照明控制原理图，这可是几十年老电工师傅的经验呀!。
双控开关的两种安全接法，不懂电工也学得会
双控开关是家庭楼梯、卧室最常见的控制形式。
安全接法一般有两种。
1、双控开关中位串联法
如下图，开关1的中位连接连接火线，开关2的中位连接照明灯，开关1和开关2的两个边位两两连接在一起。
这种接法的控制方式是：开关1和开关2同时打向同一个边位时，电灯会亮灯；开关1和开关2打向不同的边位时，电灯熄灭。
而且，只要开关控制灯是熄灭状态，电灯都是不通电的。
非常安全。
2、双控开关边位串联法
如下图，开关1和开关2的下边位同时和火线连接，开关1和开关2的上边位和照明灯连接在一起。
这种接法的控制方式是：开关1和开关2同时打向不同边位时，电灯会亮灯；开关1和开关2打向相同的边位时，电灯熄灭。
而且，只要开关控制灯是熄灭状态，电灯也是不通电的。
也是一种安全的接法。
3、异同点分析
相同的地方是，以上两种接法都是安全接法，不会影响电灯的日常使用和维护。
不同的地方是，中位串联法的用线量比边位串联法更多，原因如下：
从图上对比看，中位串联法多了开关2到灯位的部分线长度，边位串联法多了开关2到火线的部分线长度。
这两个长度在实际生活中，一般开关离干线的距离比较近，而灯位通常安装在房屋或者楼梯的中央，离干线比较远。
总结
总之，双控开关的安全接法一般有两种，分别是中位串联和边位
串联。
其中边位串联会比中位串联更节省线缆。

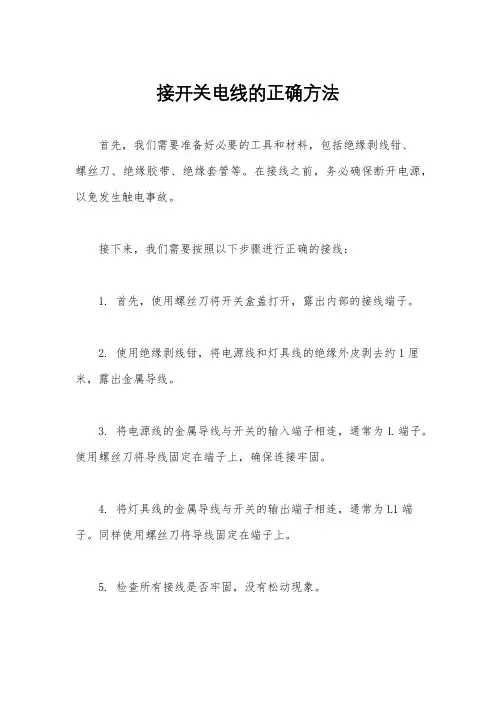

接开关电线的正确方法
首先，我们需要准备好必要的工具和材料，包括绝缘剥线钳、
螺丝刀、绝缘胶带、绝缘套管等。
在接线之前，务必确保断开电源，以免发生触电事故。
接下来，我们需要按照以下步骤进行正确的接线：
1. 首先，使用螺丝刀将开关盒盖打开，露出内部的接线端子。
2. 使用绝缘剥线钳，将电源线和灯具线的绝缘外皮剥去约1厘米，露出金属导线。
3. 将电源线的金属导线与开关的输入端子相连，通常为L端子。
使用螺丝刀将导线固定在端子上，确保连接牢固。
4. 将灯具线的金属导线与开关的输出端子相连，通常为L1端子。
同样使用螺丝刀将导线固定在端子上。
5. 检查所有接线是否牢固，没有松动现象。
6. 使用绝缘胶带或绝缘套管将接线部分进行包裹，确保绝缘良好，避免发生短路或触电事故。
7. 将开关盒盖盖好，确保所有接线都在盖子内部，避免外部触
碰到导线。
8. 最后，恢复电源，测试开关是否正常工作，以及灯具是否正
常亮起。
以上就是接开关电线的正确方法。
在接线过程中，一定要小心
谨慎，确保操作正确，以免发生安全事故。
如果不确定自己的操作
是否正确，建议请专业电工进行接线。
希望以上内容对您有所帮助，谢谢阅读！。
楼梯双联双控开关接线方法图解如果家里的空间有点，一个开关控制一个用电器就会无法瞒住我们的需求。
比如，我们在楼下开了楼梯的电灯，然后上了楼之后，想要关电灯，那么就需要在楼上也有个开关能够控制楼梯的电灯。
下面小编就来和大家说说家庭双联双控开关的接线方法，让生活多一些方便。
什么是双联双控开关：说起来，单联双控开关和双联单控开关的定义是差不多的，唯一的区别就是双联是两个按钮的开关，单联就只是一个按钮的开关。
双联开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
下面我们具体来了解一下“联”、“控”分别代表什么意思，或者也可以称为单极、双极、三极开关。
1、所谓“位”，又称为“联”，就是指在一个面板上，有几个开关功能模块。
“一位”就是有一个开关，“两位”就是有两个开关，能分别控制两个用电设备。
2、所谓“控”，即一个开关选择性地控制几条电路。
如双控开关，以字母a、b表示电路，即开关的过程就是接通a断开b，或接通b断开a的过程。
两条线路不会同时开启，也不会同时断开。
在家庭中，可以使用两个双控开关，通过一定排线规则，实现在两个地方控制一个电器的功能，而这种功能较多地应用于在客厅、卧室的照明上。
双联双控开关接线方法：双联双控开关接线方法一双联双控开关接线方法二（标准）双联双控开关接线方法三（省线法）双联双控开关的接线是先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
一灯三控接线方法一灯三控是指在一个房间内安装一个灯具，并且可以通过三个位置的开关来控制这个灯具的开关。
接线方法的正确与否直接关系到灯具的使用效果和安全性，因此在进行一灯三控接线时需要格外注意。
下面将介绍一种常见的一灯三控接线方法，希望能对大家有所帮助。
首先，我们需要准备以下工具和材料，一根三芯电缆、三个单控开关、一个灯座、一个灯泡以及必要的绝缘套管和绝缘胶带。
接下来，我们按照以下步骤进行一灯三控的接线方法：1. 首先确定好每个位置的开关的位置，一般来说分别是门口、床头和房间内的另一个位置。
然后确定好每个位置的开关与灯具的位置之间的电缆线路。
2. 在灯具的位置，将三芯电缆的外皮去掉一段，露出里面的三根线，分别是火线（红色）、零线（蓝色）和地线（黄绿色）。
3. 将三芯电缆的三根线分别与灯座上的火线、零线和地线相连，使用绝缘套管和绝缘胶带将接头处绝缘包裹好，确保安全。
4. 在每个位置的开关处，也将三芯电缆的外皮去掉一段，露出里面的三根线，同样是火线（红色）、零线（蓝色）和地线（黄绿色）。
5. 将三个单控开关分别安装在三个位置，并将三芯电缆的三根线分别与开关上的对应位置相连，同样使用绝缘套管和绝缘胶带将接头处绝缘包裹好。
6. 最后，将三个位置的开关和灯具的位置之间的电缆线路连接好，确保每个位置的开关都能控制到灯具的开关。
通过以上步骤，我们就完成了一灯三控的接线方法。
在接线过程中，一定要注意安全，确保所有的接头都做好了绝缘处理，避免发生触电等意外情况。
另外，接线的过程中也要仔细核对每个位置的开关和灯具的位置之间的电缆线路，确保接线的准确性和稳定性。
总的来说，一灯三控接线方法并不复杂，只要按照正确的步骤进行，就能够顺利完成。
希望以上介绍对大家有所帮助，祝大家在进行一灯三控接线时顺利完成，使用安全！。
多处控制一盏灯双联开关的几种接法在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。
可用两只双连开关按图7所示的方法接线，便可达到目的。
如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。
这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。
采用图7所示接线方法必须有两根控制线。
这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困难。
此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。
这就是老电工常称之谓“双进火”电路。
这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。
如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。
因此，使用时应注意这一点。
图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。
图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。
而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。
另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路如图9所示，节省一根控制导线的两地控制开关接法。
当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。
关之间的一根导线。
二级管耐压要大于400V，正向电流大于负载电流即可。
采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。
当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。
如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。
开关怎么接线开关是电路中常见的元件之一，用于控制电流的通断。
在进行电气安装或电路维修时，正确地接线开关是至关重要的。
本文将介绍开关接线的基本原理和常见的接线方法，帮助读者更好地理解和应用开关。
一、开关接线的基本原理开关的接线方法主要取决于其工作原理。
常见的开关有单极单刀、双极单刀、双极双刀等多种类型，不同类型的开关接线方式也有所不同。
但无论是哪种类型的开关，其本质都是通过打开或关闭电路中的导通通路来控制电流的通断。
在电路中，通常将接线板作为开关的首选接线方式。
接线板是一个功能强大的连接器，可以方便地将各种电器元件连接到电路中。
开关通过连接到接线板的引脚，来实现与其他电器元件的连接。
二、常见的开关接线方法1. 单极单刀开关的接线方法：单极单刀开关是一种最简单的开关类型，其接线方法相对较为简单。
其引脚通常有两个，一个是线头（或称为“L”端），一个是线尾（或称为“COM”端）。
将线头连接到电源线，将线尾连接到负载（如电灯等）即可。
当开关处于开启状态时，电源线与负载之间形成通路，电流得以流动；当开关处于关闭状态时，电源线与负载之间断开，电流被切断。
2. 双极单刀开关的接线方法：双极单刀开关与单极单刀开关相似，但引脚数量翻倍。
双极单刀开关的引脚包括两个线头端（分别为“L1”和“L2”），以及一个线尾端（COM端）。
其中，两个线头端与两个不同的电源线（如火线和零线）相连，线尾端与负载相连。
当开关处于开启状态时，两个电源线分别通电，形成通路，电流得以流动；当开关处于关闭状态时，两个电源线与负载之间断开，电流被切断。
3. 双极双刀开关的接线方法：双极双刀开关是一种常用于需要同时控制两个电路的机械开关。
其引脚结构较为复杂，包括两个线头端（分别为“L1”和“L2”），以及两个线尾端（分别为“COM1”和“COM2”）。
其中，两个线头端与两个不同的电源线（如火线和零线）相连，两个线尾端分别与两个负载相连。
由于该开关有两个刀片，因此可以同时控制两个负载的通断情况。
