双联开关原理和接线图一、双联开关简介双联开关有分为双联单控开关和双联双控开关。
单联指一个按钮，单控：就是说它只有一个触点(常开触点或常闭触点)。
双控：就是说它有两个触点(常开触点和常闭触点)。
这些开关都是指按钮，带弹簧的那种。
单联单控开关一般用于点动控制，双联单控开关一般用于长动控制。
这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。
单控开关特点：通与断;双控开关特点：上通下断或下通上断。
单控开关只作灯的一地点控制通断作用;双控开关可作为二地分别可控制灯通断作用。
双联单控组合在一起的两个单开，控制两个点位灯光双联双控又分双联单控和双联双控，多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。
二、双联开关工作原理“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。
“单联双控”指的是有两个有一定距离的按钮同时控制一组灯源。
“单联单控”指的是一个按钮控制一组灯源。
比如有两侧楼梯的走廊灯的控制等。
“联”指的是同一个开关面板上有几个开关按钮。
“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。
双联双控开关的接线方法：1、双联双控开关的导线颜色：火线：红色;零线：蓝色;来回线：绿色。
2、双联双控开关的接线：先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

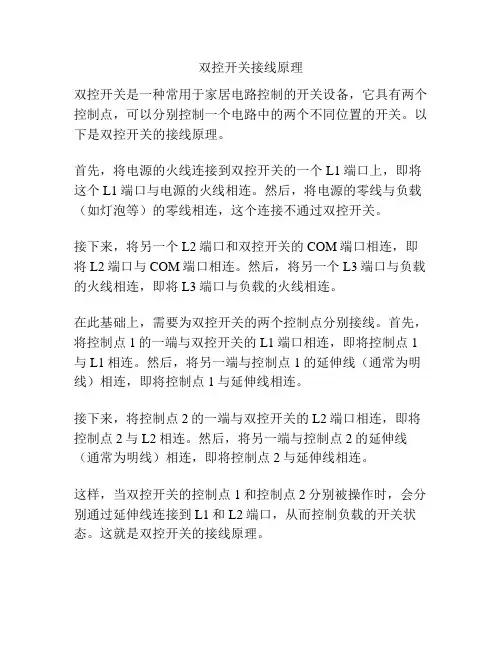

双控开关接线原理
双控开关是一种常用于家居电路控制的开关设备，它具有两个控制点，可以分别控制一个电路中的两个不同位置的开关。
以下是双控开关的接线原理。
首先，将电源的火线连接到双控开关的一个L1端口上，即将这个L1端口与电源的火线相连。
然后，将电源的零线与负载（如灯泡等）的零线相连，这个连接不通过双控开关。
接下来，将另一个L2端口和双控开关的COM端口相连，即将L2端口与COM端口相连。
然后，将另一个L3端口与负载的火线相连，即将L3端口与负载的火线相连。
在此基础上，需要为双控开关的两个控制点分别接线。
首先，将控制点1的一端与双控开关的L1端口相连，即将控制点1与L1相连。
然后，将另一端与控制点1的延伸线（通常为明线）相连，即将控制点1与延伸线相连。
接下来，将控制点2的一端与双控开关的L2端口相连，即将控制点2与L2相连。
然后，将另一端与控制点2的延伸线（通常为明线）相连，即将控制点2与延伸线相连。
这样，当双控开关的控制点1和控制点2分别被操作时，会分别通过延伸线连接到L1和L2端口，从而控制负载的开关状态。
这就是双控开关的接线原理。

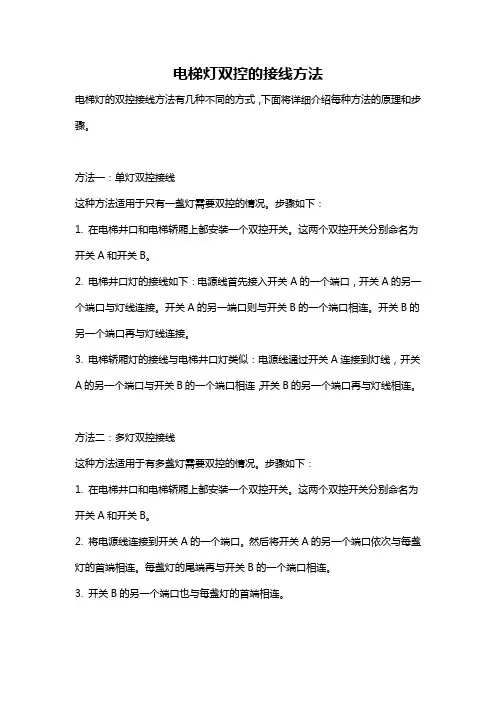

电梯灯双控的接线方法电梯灯的双控接线方法有几种不同的方式，下面将详细介绍每种方法的原理和步骤。
方法一：单灯双控接线这种方法适用于只有一盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 电梯井口灯的接线如下：电源线首先接入开关A的一个端口，开关A的另一个端口与灯线连接。
开关A的另一端口则与开关B的一个端口相连。
开关B的另一个端口再与灯线连接。
3. 电梯轿厢灯的接线与电梯井口灯类似：电源线通过开关A连接到灯线，开关A的另一个端口与开关B的一个端口相连，开关B的另一个端口再与灯线相连。
方法二：多灯双控接线这种方法适用于有多盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 将电源线连接到开关A的一个端口。
然后将开关A的另一个端口依次与每盏灯的首端相连。
每盏灯的尾端再与开关B的一个端口相连。
3. 开关B的另一个端口也与每盏灯的首端相连。
通过以上的接线方法，无论是单灯还是多灯，都可以实现电梯灯的双控功能。
当任意一个双控开关被按下时，所连接的灯都会被打开或关闭，从而实现对电梯灯的控制。
需要特别注意的是，在进行接线时要确保所有的电源线、开关和灯线都处于断电状态。
接线完成后，应该仔细检查所有接线是否牢固，以免接线松动引发电路短路或其他安全隐患。
另外，根据不同的电梯类型和安全规范，实际的接线方法可能会有所不同。
为了确保安全，并且符合当地的电气安全标准，建议在进行接线操作前，先查阅电梯设备的相关说明书或咨询专业人士的意见。

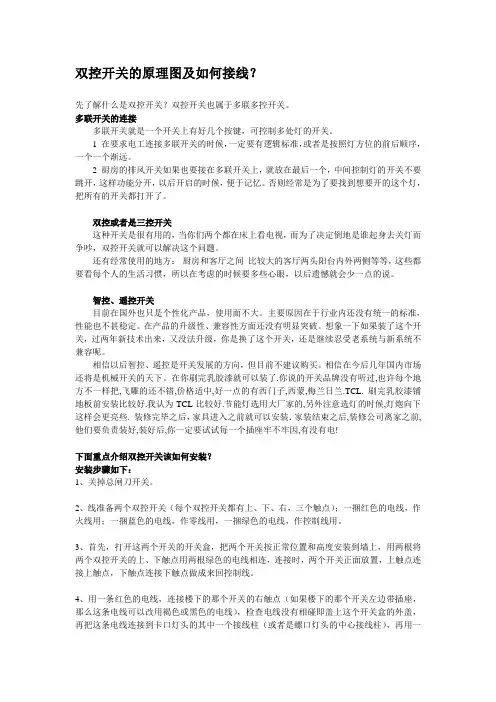

双控开关的原理图及如何接线？先了解什么是双控开关？双控开关也属于多联多控开关。
多联开关的连接多联开关就是一个开关上有好几个按键，可控制多处灯的开关。
1 在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。
2 厨房的排风开关如果也要接在多联开关上，就放在最后一个，中间控制灯的开关不要跳开，这样功能分开，以后开启的时候，便于记忆。
否则经常是为了要找到想要开的这个灯，把所有的开关都打开了。
双控或者是三控开关这种开关是很有用的，当你们两个都在床上看电视，而为了决定倒地是谁起身去关灯而争吵，双控开关就可以解决这个问题。
还有经常使用的地方：厨房和客厅之间比较大的客厅两头阳台内外两侧等等，这些都要看每个人的生活习惯，所以在考虑的时候要多些心眼，以后遗憾就会少一点的说。
智控、遥控开关目前在国外也只是个性化产品，使用面不大。
主要原因在于行业内还没有统一的标准，性能也不甚稳定。
在产品的升级性、兼容性方面还没有明显突破。
想象一下如果装了这个开关，过两年新技术出来，又没法升级，你是换了这个开关，还是继续忍受老系统与新系统不兼容呢。
相信以后智控、遥控是开关发展的方向，但目前不建议购买。
相信在今后几年国内市场还将是机械开关的天下。
在你刷完乳胶漆就可以装了.你说的开关品牌没有听过,也许每个地方不一样把,飞雕的还不错,价格适中,好一点的有西门子,西蒙,梅兰日兰.TCL. 刷完乳胶漆铺地板前安装比较好.我认为TCL比较好.节能灯选用大厂家的,另外注意选灯的时候,灯炮向下这样会更亮些. 装修完毕之后，家具进入之前就可以安装．家装结束之后,装修公司离家之前,他们要负责装好,装好后,你一定要试试每一个插座牢不牢因,有没有电!下面重点介绍双控开关该如何安装？安装步骤如下：1、关掉总闸刀开关。
2、线准备两个双控开关（每个双控开关都有上、下、右，三个触点）；一捆红色的电线，作火线用；一捆蓝色的电线，作零线用，一捆绿色的电线，作控制线用。
双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。
同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。
双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。
双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。

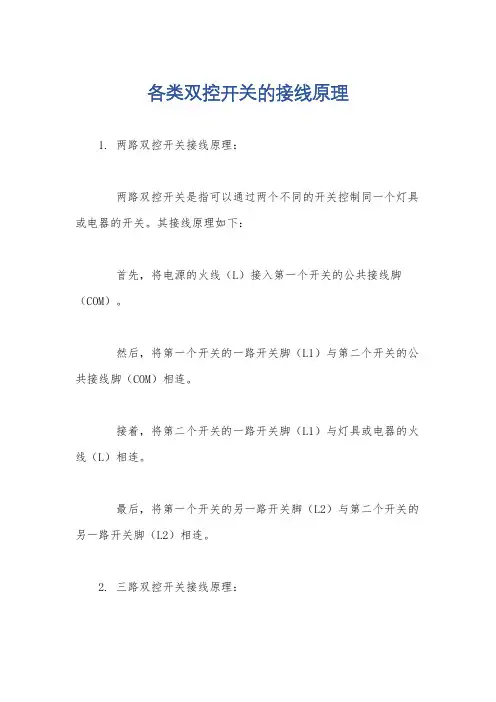

各类双控开关的接线原理
1. 两路双控开关接线原理：
两路双控开关是指可以通过两个不同的开关控制同一个灯具或电器的开关。
其接线原理如下：
首先，将电源的火线（L）接入第一个开关的公共接线脚（COM）。
然后，将第一个开关的一路开关脚（L1）与第二个开关的公共接线脚（COM）相连。
接着，将第二个开关的一路开关脚（L1）与灯具或电器的火线（L）相连。
最后，将第一个开关的另一路开关脚（L2）与第二个开关的另一路开关脚（L2）相连。
2. 三路双控开关接线原理：
三路双控开关是指可以通过三个不同的开关控制同一个灯具
或电器的开关。
其接线原理如下：
首先，将电源的火线（L）接入第一个开关的公共接线脚（COM）。
然后，将第一个开关的一路开关脚（L1）与第二个开关的公
共接线脚（COM）相连。
接着，将第二个开关的一路开关脚（L1）与第三个开关的公
共接线脚（COM）相连。
然后，将第三个开关的一路开关脚（L1）与灯具或电器的火
线（L）相连。
最后，将第一个开关的另一路开关脚（L2）与第二个开关的
另一路开关脚（L2）相连，并将第二个开关的另一路开关脚（L2）
与第三个开关的另一路开关脚（L2）相连。
需要注意的是，以上是两种常见的双控开关接线原理，实际应
用中可能会根据具体情况有所差异。
在接线时，还需要注意保持正
确的线路连接，确保电源线与负载线（如灯具或电器）的连接正确，
以及开关与线路的连接牢固可靠。
这是关于双控开关接线原理的基本解释，希望能对你有所帮助。
如果你还有其他问题，欢迎继续提问。

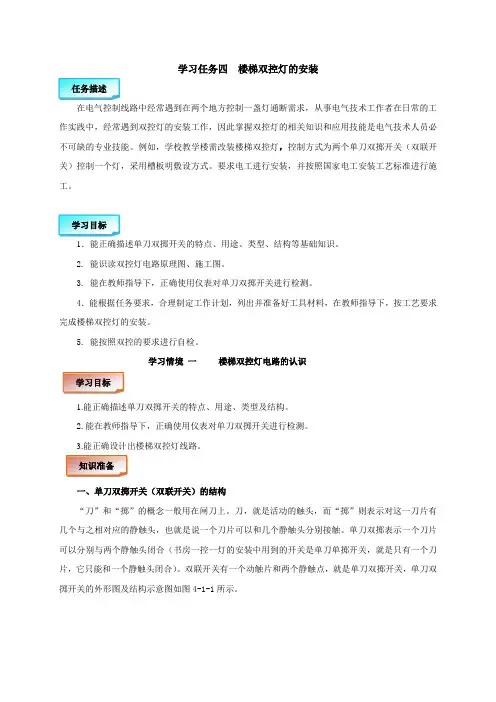

学习任务四 楼梯双控灯的安装作实践中，经常遇到双控灯的安装工作，因此掌握双控灯的相关知识和应用技能是电气技术人员必不可缺的专业技能。
例如，学校教学楼需改装楼梯双控灯，控制方式为两个单刀双掷开关（双联开关）控制一个灯，采用槽板明敷设方式。
要求电工进行安装，并按照国家电工安装工艺标准进行施工。
2. 能识读双控灯电路原理图、施工图。
3. 能在教师指导下，正确使用仪表对单刀双掷开关进行检测。
4．能根据任务要求，合理制定工作计划，列出并准备好工具材料，在教师指导下，按工艺要求完成楼梯双控灯的安装。
5. 能按照双控的要求进行自检。
学习情境 一 楼梯双控灯电路的认识“刀”和“掷”的概念一般用在闸刀上。
刀，就是活动的触头，而“掷”则表示对这一刀片有几个与之相对应的静触头，也就是说一个刀片可以和几个静触头分别接触。
单刀双掷表示一个刀片可以分别与两个静触头闭合（书房一控一灯的安装中用到的开关是单刀单掷开关，就是只有一个刀片，它只能和一个静触头闭合）。
双联开关有一个动触片和两个静触点，就是单刀双掷开关，单刀双掷开关的外形图及结构示意图如图4-1-1所示。
（a) (b)(c)图4-1-1 单刀双掷开关的外形图及结构示意图二、单刀双掷开关（双联开关）的检测用万用表可检测其好坏的方法如下：共3个接线桩，上面一个为动触点“刀”（公共触点），下面两个为“掷”（静触点）。
先将万用表的档位转到电阻R*1档，再进行欧姆调零，将其中一支表笔接在公共触点上，将另一支表笔分别与下面的两个静触点连接，按动开关，观察开关的通断情况。
如果公共触点与两个静触点之间总是处于一通一断的状态，则开关正常；如果公共触点与两个静触点之间总是处于全通或全断的状态，则开关失灵。
图4-1-2 单刀双双掷开关示意图三、双控一灯电路的设计1. 控制要求：在楼上、楼下都能开、关同一盏灯。
2. 元件规格、型号符合要求。
图4-1-3 双控灯电路样图原理分析：开关SA1、SA2 均到拨到位置1或者3时，电泡接通电源灯亮，开关SA1拨到位置1，开关SA2拨到位置3，灯泡电源断开，灯不亮。

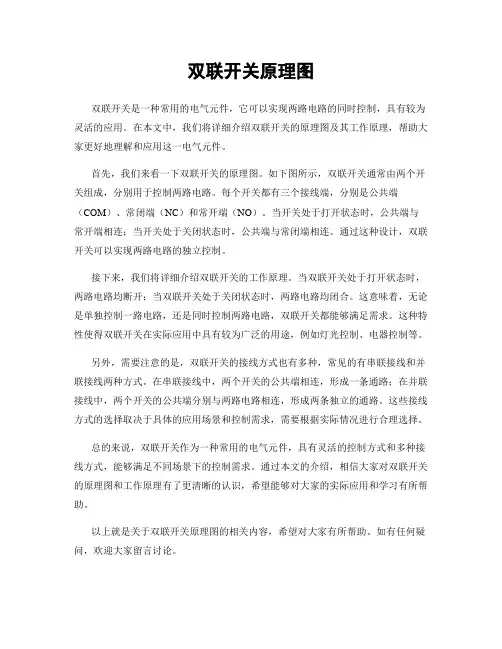

双联开关原理图双联开关是一种常用的电气元件，它可以实现两路电路的同时控制，具有较为灵活的应用。
在本文中，我们将详细介绍双联开关的原理图及其工作原理，帮助大家更好地理解和应用这一电气元件。
首先，我们来看一下双联开关的原理图。
如下图所示，双联开关通常由两个开关组成，分别用于控制两路电路。
每个开关都有三个接线端，分别是公共端（COM）、常闭端（NC）和常开端（NO）。
当开关处于打开状态时，公共端与常开端相连；当开关处于关闭状态时，公共端与常闭端相连。
通过这种设计，双联开关可以实现两路电路的独立控制。
接下来，我们将详细介绍双联开关的工作原理。
当双联开关处于打开状态时，两路电路均断开；当双联开关处于关闭状态时，两路电路均闭合。
这意味着，无论是单独控制一路电路，还是同时控制两路电路，双联开关都能够满足需求。
这种特性使得双联开关在实际应用中具有较为广泛的用途，例如灯光控制、电器控制等。
另外，需要注意的是，双联开关的接线方式也有多种，常见的有串联接线和并联接线两种方式。
在串联接线中，两个开关的公共端相连，形成一条通路；在并联接线中，两个开关的公共端分别与两路电路相连，形成两条独立的通路。
这些接线方式的选择取决于具体的应用场景和控制需求，需要根据实际情况进行合理选择。
总的来说，双联开关作为一种常用的电气元件，具有灵活的控制方式和多种接线方式，能够满足不同场景下的控制需求。
通过本文的介绍，相信大家对双联开关的原理图和工作原理有了更清晰的认识，希望能够对大家的实际应用和学习有所帮助。
以上就是关于双联开关原理图的相关内容，希望对大家有所帮助。
如有任何疑问，欢迎大家留言讨论。

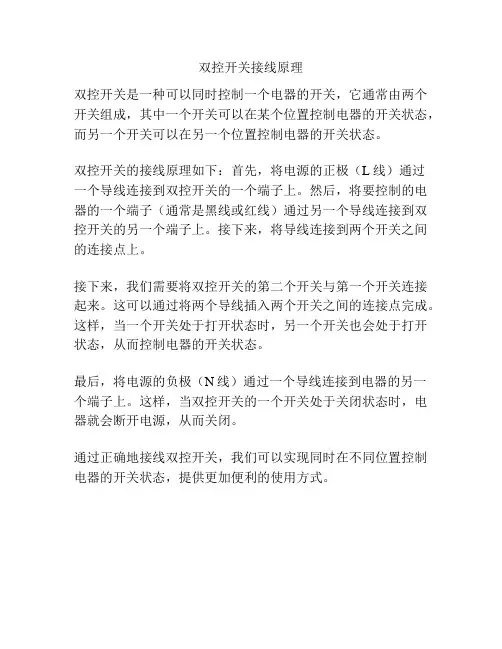

双控开关接线原理
双控开关是一种可以同时控制一个电器的开关，它通常由两个开关组成，其中一个开关可以在某个位置控制电器的开关状态，而另一个开关可以在另一个位置控制电器的开关状态。
双控开关的接线原理如下：首先，将电源的正极（L线）通过
一个导线连接到双控开关的一个端子上。
然后，将要控制的电器的一个端子（通常是黑线或红线）通过另一个导线连接到双控开关的另一个端子上。
接下来，将导线连接到两个开关之间的连接点上。
接下来，我们需要将双控开关的第二个开关与第一个开关连接起来。
这可以通过将两个导线插入两个开关之间的连接点完成。
这样，当一个开关处于打开状态时，另一个开关也会处于打开状态，从而控制电器的开关状态。
最后，将电源的负极（N线）通过一个导线连接到电器的另一个端子上。
这样，当双控开关的一个开关处于关闭状态时，电器就会断开电源，从而关闭。
通过正确地接线双控开关，我们可以实现同时在不同位置控制电器的开关状态，提供更加便利的使用方式。
楼梯开关
原理讲解
楼梯开关电路是实现楼上楼下对灯光进行控制的电路，是非常实用的电路设计。
以上图为例，当人从楼下去上楼时，假如楼上的开关处在3位置，楼下只需要将开关拨到1位置，灯就亮了；当到达楼上时，将开关从3位置拨到4位置，就可以熄灭电灯；当另外一个人再从楼下上楼时，此时灯是熄灭的，楼上开关处在4位置，楼下开关处在1位置，只需将楼下的开关从1位置拨到2位置，就可以点亮电灯；上楼后，将楼上的开关从4位置拨到3位置，就可以关闭电灯。
不论是上楼或是下楼，只需波动手边的开关，就能对电灯进行亮灭控制。
模拟实验
使用器材
1、5段带鳄鱼夹的导线；
2、2个单刀双掷开关；
3、1节9V电池；
4、1个1K插接电阻；
按照图示，连接电路器件。
即可通过波动开关，来模拟楼梯开关。
两个开关楼梯电灯电路图普通开关是做不了的。
只能用单刀双掷开关（亦称双联开关）才能实现楼上、楼下都可控制一盏灯。
单刀双掷开关一个双联双位开关，两个双联单开关，控制楼梯两个灯怎么接啊这样接接就不会有问题，如图：火线要接在K2-2开关的中间公共触点上。
整个电路等于是2个两地一灯电路，只不过两灯进火线和零线分别是并联在一起的。
二楼的两位双控开关K2和K2-2是分开的【虽然是装在同一个面板上，但在电气上没有联系】，互不影响，也就是说K1和K2控制灯2【楼下的灯】，K2-2和K3控制灯1【楼上的灯】，如果这样解释还不够清楚谁会做触摸开关电路图？触摸开关电路如上图所示，图中虚线右部为普通电源布线，左部为触摸式灯开关线路。
开关主回路由VDl一VD4和VS组成，集成块A等组成开关的控制回路。
R5 、VD5和C3组成简单的电阻降压稳压线路，输出12V左右的直流电供控制回路等用电。
LED为弱光指示，用于夜间指示触摸开关的位置，方便使用。
如不需要弱光指示，用导线将LED的正负引脚焊点短接即可。
集成电路A是——块双D触发器，分别接成一个单稳态电路和一个双稳态电路。
单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。
双稳态电路用来驱动晶闸管VS的开通或关闭。
M是触摸电极片，手指摸一下M，人体泄漏的交流电在电阻R2上的压降，其正半周信号进入A的3脚即单稳态电路的CP端，使单稳态电路翻转进入暂态，其输出端Q即1脚由原来的低电平跳变为高电平，此高电平经R3向Cl充电，使4脚即R端电位上升，当上升到复位电平时，单稳态电路复位，1脚恢复低电平。
所以每触摸一次电极片M，1脚就输出一个固定宽度的正脉冲。
此正脉冲将直接加到11脚即双稳态电路的CP端，使双稳态电路翻转一次，其输出端Q即13脚电平就改变一次。
当13脚为高电平时，VS的门极通过R4获得正向触发电流而开通，即电子开关闭合，电灯点亮发光。
这时电容C3两端的电压会跌落到3V左右，发光管LED熄灭，但A仍能正常工作。
双控开关接线图含电路图原理和接法集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]双控开关接线图最全！含电路图原理和接法双控开关接线分单联双控、双联双控开关、三联双控开关三种，在本文土巴兔小编主要通过介绍是什么是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为大家介绍双控开关接线图，为大家做电路接线参考。
一、什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
二、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图单联双控开关接线图2、单联双控开关原理?单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
3、单联双控开关接法?把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
干货丨楼梯开关双控电路原理图详解
楼梯开关双控电路图（一）
在照明电路中，楼梯照明一般用两只双控开关控制一灯，也就是在楼上楼下各用一只双控开关控制。
它有三种控制接法。
如图1一右图所示。
下面评判三种电路优劣：
（1）左图电路，开关安装在火线进口处。
在开关内即使接线有错，也不会发生短路、烧断保险丝。
另外，灯熄灭时，灯泡处于开路状态。
灯座与火线脱离，换灯泡安全。
在维修中，手误接触开关中的接线柱，也不易发生触电事故。
故此电路比较安全，符合安全规范。
（2）中图电路，虽然也是火线进开关，但这种电路接线较复杂。
容易搞错。
所用导线也较多，一般不使用。
