【CN209649031U】一种混凝土预制块成型模具【专利】

专利名称：一种混凝土预制构件模具专利类型：实用新型专利
发明人：魏红磊,李建秋,王大军
申请号：CN201920197760.4
申请日：20190214
公开号：CN210256624U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土预制构件模具，属于建筑结构技术领域。

包括：模台、边模一、边模二、边模三以及边模四，边模一、边模二、边模三以及边模四均设置在模台的上端面，边模一、边模二、边模三以及边模四相互连接围成一个用于制造预制构件的空腔，其特征在于，边模一和边模三相互正对，且边模一和边模三沿其长度方向的两端均开设有滑槽，边模二和边模四相互正对，且边模二和边模四沿其长度方向的两端均设置有滑杆，滑杆能沿着滑槽的长度方向来回滑动地嵌设在滑槽内。

本实用新型提供的一种混凝土预制构件模具能够满足多种规格的预制构件的制作，且结构简单，使用方便。

申请人：上海三一筑工建设有限公司
地址：201400 上海市奉贤区新杨公路1831号
国籍：CN
代理机构：上海申新律师事务所
代理人：俞涤炯
更多信息请下载全文后查看。

专利名称：一种混凝土预制构件模具专利类型：实用新型专利
发明人：屈元武,梁彬,刘芳
申请号：CN202020545373.8
申请日：20200414
公开号：CN211993474U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土预制构件模具，包括底板，所述底板的上端外表面边角位置均固定安装有固定柱，所述固定柱的上端外表面开设有凹槽，所述底板的上端外表面四周均活动安装有挡板，所述挡板的外表面边角位置开设有第一螺纹孔，所述挡板的一侧外表面上端两侧均活动安装有第一螺栓，四块所述挡板的外表面上下两端均包裹有固定板，相邻所述固定柱的上端外表面之间活动安装有横板，所述横板的上端外表面中间位置活动安装有活动柱，所述活动柱的下端外表面固定安装有刮板。

本实用新型，能够利用第一螺栓挤压固定柱对挡板进行拆卸，同时利用可以活动的刮板，便于将挡板表面的残渣除去。

申请人：天津市滨海新区泰长领钧实业发展有限公司
地址：300450 天津市滨海新区临港经济区汉江道171号
国籍：CN
代理机构：北京中企鸿阳知识产权代理事务所(普通合伙)
代理人：苏艳
更多信息请下载全文后查看。

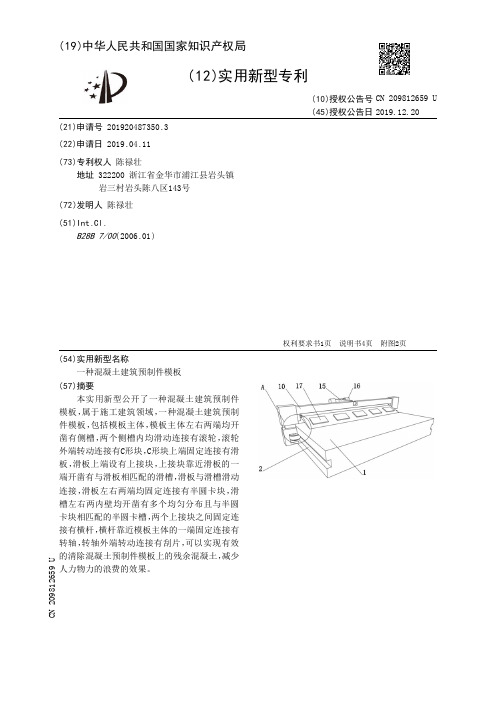

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920487350.3(22)申请日 2019.04.11(73)专利权人 陈禄壮地址 322200 浙江省金华市浦江县岩头镇岩三村岩头陈八区143号(72)发明人 陈禄壮　(51)Int.Cl.B28B 7/00(2006.01)(54)实用新型名称一种混凝土建筑预制件模板(57)摘要本实用新型公开了一种混凝土建筑预制件模板，属于施工建筑领域，一种混凝土建筑预制件模板，包括模板主体，模板主体左右两端均开凿有侧槽，两个侧槽内均滑动连接有滚轮，滚轮外端转动连接有C形块，C形块上端固定连接有滑板，滑板上端设有上接块，上接块靠近滑板的一端开凿有与滑板相匹配的滑槽，滑板与滑槽滑动连接，滑板左右两端均固定连接有半圆卡块，滑槽左右两内壁均开凿有多个均匀分布且与半圆卡块相匹配的半圆卡槽，两个上接块之间固定连接有横杆，横杆靠近模板主体的一端固定连接有转轴，转轴外端转动连接有刮片，可以实现有效的清除混凝土预制件模板上的残余混凝土，减少人力物力的浪费的效果。

权利要求书1页 说明书4页 附图2页CN 209812659 U 2019.12.20C N 209812659U权　利　要　求　书1/1页CN 209812659 U1.一种混凝土建筑预制件模板，包括模板主体(1)，其特征在于：所述模板主体(1)左右两端均开凿有侧槽(2)，两个所述侧槽(2)内均滑动连接有滚轮(3)，所述滚轮(3)外端转动连接有C形块(4)，所述C形块(4)上端固定连接有滑板(5)，所述滑板(5)上端设有上接块(6)，所述上接块(6)靠近滑板(5)的一端开凿有与滑板(5)相匹配的滑槽(7)，所述滑板(5)与滑槽(7)滑动连接，所述滑板(5)左右两端均固定连接有半圆卡块(8)，所述滑槽(7)左右两内壁均开凿有多个均匀分布且与半圆卡块(8)相匹配的半圆卡槽(9)，两个所述上接块(6)之间固定连接有横杆(10)，所述横杆(10)靠近模板主体(1)的一端固定连接有转轴(11)，所述转轴(11)外端转动连接有刮片(12)，所述刮片(12)位于模板主体(1)上侧且与模板主体(1)相抵，所述刮片(12)与横杆(10)之间固定连接有扭力弹簧(13)。

专利名称：一种预制混凝土墙板组合模具
专利类型：实用新型专利
发明人：封剑森,强思远,火亮,吉晔晨,徐有万,潘正良,庞俊,庞旭珍,吴勇政,张伟,李红梅,崔爱东
申请号：CN201821546139.6
申请日：20180921
公开号：CN209364938U
公开日：
20190910
专利内容由知识产权出版社提供
摘要：本实用新型公开了混凝土预制构件模具领域的一种预制混凝土墙板组合模具。

该模具包括上侧模、下侧模、左侧模和右侧模，左侧模一端加长时通过左紧固件拆卸地安装有左连接件，右侧模一端加长时通过右紧固件拆卸地安装有与左连接件对称布置的右连接件，下侧模加长时安装在左连接件和右连接件之间，下侧模包括上下方向相互套接的外套板和内钢板，外套板上端设有便于内钢板套接的套接槽，内钢板在外套板的套接槽内伸缩，内钢板设有多个调节孔，第一紧固件穿过外套板和其中一个调节孔将外套板和内钢板固定。

本实用新型通过加长模具长度，结合设置相互套接的外套板和内钢板进行微调模具长度，便于生产多种尺寸的墙板。

申请人：江苏华江祥瑞现代建筑发展有限公司,泰州龙祥现代建筑发展有限公司
地址：225200 江苏省扬州市江都区经济开发区白沙路
国籍：CN
代理机构：扬州润中专利代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种预制混凝土块模具
专利类型：实用新型专利
发明人：赵中华,王筱博,刘泽海,刘得付,刘胜,沈加伟,李国宁,金志
申请号：CN201520874443.3
申请日：20151103
公开号：CN205097347U
公开日：
20160323
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种预制混凝土块模具，包括：底板、第一弧壁、第二弧壁、两个第三侧壁和模具腔，两个第三侧壁设置在底板的两侧，第一弧壁和第二弧壁设置在底板上且处于两个第三侧壁之间，第一弧壁、第二弧壁和两个第三侧壁围绕在底板上形成模具腔。

与现有技术相比，本实用新型的有益效果在于：本实用新型提供一种预制混凝土块模具，该模具为弧形结构，整体构造简单，操作方便，快速制模，提高工作效率。

申请人：安徽亿甲建筑工程有限公司
地址：230000 安徽省合肥市蜀山区肥西路66号汇金大厦903室
国籍：CN
代理机构：温州市品创专利商标代理事务所(普通合伙)
代理人：程春生
更多信息请下载全文后查看。

专利名称：一种混凝土震实机上的混凝土块模具专利类型：实用新型专利
发明人：虞君雨,虞泽都,郭小平,谭远龙,虞敏
申请号：CN201720439425.1
申请日：20170422
公开号：CN206703231U
公开日：
20171205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土震实机上的混凝土块模具，解决了现有技术使上层混凝土由于压力较小而导致混凝土块上层仍然存留气泡孔洞的缺陷问题，其技术方案要点是：包括下模具和上模具，所述下模具上设有开口向上设置的一个或多个混凝土成型腔，所述上模具下端面设有伸入所述混凝土成型腔内的用于压紧混凝土成型腔内混凝土上表面的浮动压紧组件，还包括用于将上、下模具压合并固定在混凝土震实机的震动平台上的夹具，具有减少上层混凝土存留气泡孔洞缺陷的优点。

申请人：深圳市振惠通混凝土有限公司
地址：518103 广东省深圳市宝安区福永街道虾山涌码头振惠通工业园2、3栋
国籍：CN
更多信息请下载全文后查看。

专利名称：一种混凝土预制构件模具堆垛装置专利类型：发明专利
发明人：尹斌,曹端雄,李佑福,郑怀臣,李骥,陈志远申请号：CN201910560936.2
申请日：20190626
公开号：CN112141721A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明公开了一种混凝土预制构件模具堆垛装置，包括机架，还包括升降组件、升降驱动机构、升降传动组件、平移组件，升降组件相对设置在所述机架上，升降驱动机构设置在机架上，用于驱动升降组件进行升降运动，升降组件通过升降传动组件与升降驱动机构相连，升降组件上设有托举机构，托举机构用于托举预制构件模具，平移组件相对平行布置在机架的顶部，机架能沿着所述平移组件进行直线往复运动。

本发明具有结构简单、成本低、集跨线转运和堆垛功能于一体的优点。

申请人：湖南五新模板有限公司
地址：418000 湖南省怀化市中方县工业经济局114室
国籍：CN
代理机构：湖南兆弘专利事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种用于预制混凝土构件生产的模具专利类型：实用新型专利
发明人：徐兴,刘中海,刘金龙,陈志荣
申请号：CN201820795223.5
申请日：20180525
公开号：CN208497266U
公开日：
20190215
专利内容由知识产权出版社提供
摘要：一种用于预制混凝土构件生产的模具，所述模具由多个截面结构相同的单边构件组合而成的围护封闭结构，所述单边构件的一侧面设置有凹进结构，其另一侧面设置有凸出结构，所述凹进结构与凸出结构可契合形成相锁结构，相对设置的单边构件的内外朝向是相反的。

本实用新型可实现荷载传递与密封防水等效果，同时工艺简单，便于工厂模块化生产。

申请人：电联工程技术股份有限公司
地址：311200 浙江省杭州市萧山区杭州江东工业园区江东五路7589号
国籍：CN
代理机构：杭州千克知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：混凝土预制件模具模台专利类型：实用新型专利
发明人：郑翼
申请号：CN202020690650.4
申请日：20200429
公开号：CN212554341U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土预制件模具模台，包括定位板和数个定位销，定位板上设有数个定位孔，定位孔呈行列式排布在定位板的上表面，定位板的侧面设有设有数个销孔，每个销孔由定位板的侧面开口向内延伸直至贯穿一列定位孔，定位销与销孔相适应；还包括模具底部设置的数个定位柱，模具底部的数个定位柱设置为能够插入一行定位孔内，定位柱上设有供定位销穿过的通孔。

本实用新型的混凝土预制件模具模台，可以实现多组模具成组加工，组合灵活拆卸方便，生产效率高。

申请人：北京好运达智创科技有限公司
地址：100022 北京市朝阳区建国路93号院A座13层1706
国籍：CN
代理机构：北京市科名专利代理事务所(特殊普通合伙)
代理人：陈朝阳
更多信息请下载全文后查看。
