实验五减速器的拆装和结构分析一、概述减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件,为了提高电动机的效率,原动机提供的回转速度一般比工作机械所需的转速高,因此齿轮减速器、蜗杆减速器常安装在机械的原动机与工作机之间,用以降低输入的转速并相应地增大输出的转矩,在机器设备中被广泛采用。
例如宝山钢铁公司就有10多万台减速器,在其他机器中减速器也有大量应用。
作为机械类专业的学生有必要熟悉减速器的结构与设计,本实验是为了解减速器的结构、主要零件的加工工艺性,对于详细的减速器技术设计过程在“机械设计课程设计”这一课程中予以介绍。
齿轮减速器、蜗杆减速器的种类繁多,但其基本结构有很多相似之处。
本实验为了使同学了解减速器的一般结构设计、主要零件加工工艺而设立的。
实验中应注意掌握减速器的结构、主要零件的加工工艺。
减速器的结构随其类型和要求不同而异,其基本结构由箱体、轴系零件和附件三部分组成。
图5-1为单级圆柱齿轮减速器,现结合该图简要介绍一下减速器的结构。
图5-1减速器的结构1.箱体结构减速器的箱体用来支承和固定轴系零件,应保证传动件轴线相互位置的正确性,因而轴孔必须精确加工。
箱体必须具有足够的强度和刚度,以免引起沿齿轮齿宽上载荷分布不匀。
为了增加箱体的刚度,通常在箱体上制出筋板。
为了便于轴系零件的安装和拆卸,箱体通常制成削分式。
剖分面一般取在轴线所在的水平面内(即水平剖分),以便于加工。
箱盖(件4)和箱座(件20)之间用螺栓(件17、18、19 和件31、32、33)联接成一整体,为了使轴承座旁的联接螺栓尽量靠近轴承座孔,并增加轴承支座的刚性,应在轴承座旁制出凸台。
设计螺栓孔位置时,应注意留出扳手空间。
箱体通常用灰铸铁(HTl50 或HT200 )铸成,对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产时为了简化工艺,降低成本可采用钢板焊接箱体。
2.轴系零件图中高速级的小齿轮直径和轴的直径相差不大,将小齿轮与轴制成一体(件10)。

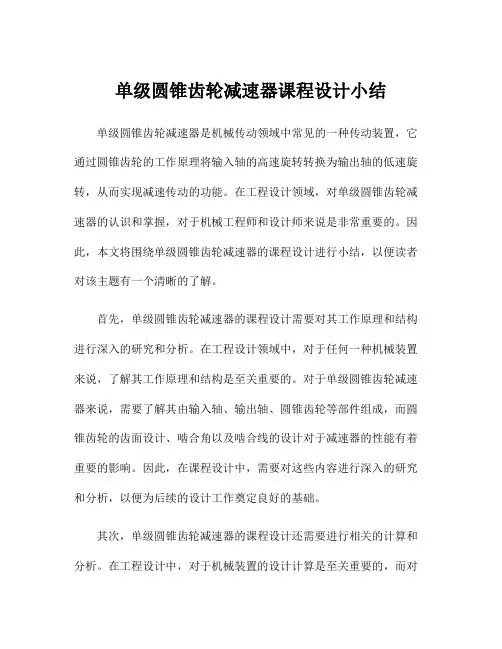

单级圆锥齿轮减速器课程设计小结单级圆锥齿轮减速器是机械传动领域中常见的一种传动装置,它通过圆锥齿轮的工作原理将输入轴的高速旋转转换为输出轴的低速旋转,从而实现减速传动的功能。
在工程设计领域,对单级圆锥齿轮减速器的认识和掌握,对于机械工程师和设计师来说是非常重要的。
因此,本文将围绕单级圆锥齿轮减速器的课程设计进行小结,以便读者对该主题有一个清晰的了解。
首先,单级圆锥齿轮减速器的课程设计需要对其工作原理和结构进行深入的研究和分析。
在工程设计领域中,对于任何一种机械装置来说,了解其工作原理和结构是至关重要的。
对于单级圆锥齿轮减速器来说,需要了解其由输入轴、输出轴、圆锥齿轮等部件组成,而圆锥齿轮的齿面设计、啮合角以及啮合线的设计对于减速器的性能有着重要的影响。
因此,在课程设计中,需要对这些内容进行深入的研究和分析,以便为后续的设计工作奠定良好的基础。
其次,单级圆锥齿轮减速器的课程设计还需要进行相关的计算和分析。
在工程设计中,对于机械装置的设计计算是至关重要的,而对于单级圆锥齿轮减速器来说,需要进行的计算内容包括但不限于齿轮的模数、分度圆直径、齿数等。
另外,还需要进行啮合角的计算以及齿轮啮合时的弯曲应力计算等。
这些计算内容对于减速器的设计和性能评估都具有很高的重要性,因此在课程设计中需要对这些内容进行详细的探讨和学习。
再次,单级圆锥齿轮减速器的课程设计还需要进行相关的实验研究。
在工程设计中,实验研究对于理论知识的验证和实际性能的评估具有着非常重要的意义。
对于单级圆锥齿轮减速器来说,可以通过建立相应的实验台来进行相关的实验研究,比如对于齿轮啮合角的测量以及齿轮啮合时的振动、噪音等性能进行测试。
这样可以更加全面地了解减速器的性能,并为后续的设计工作提供参考依据。
最后,单级圆锥齿轮减速器的课程设计还需要进行相关的设计应用。
在工程设计中,对于学到的知识要能够在实际的机械装置设计中得以应用,而对于单级圆锥齿轮减速器来说也不例外。
单级圆锥齿轮减速器设计首先,设计单级圆锥齿轮减速器需要确定传动比。
传动比是指输入轴转速与输出轴转速之比。
根据具体的应用需求,可以确定所需要的传动比。
传动比的确定主要依据工作负载性质和最大转矩要求等因素。
在确定传动比后,可以计算出输出轴的转速。
其次,确定输入轴和输出轴的位置。
单级圆锥齿轮减速器通常由两个圆锥齿轮组成,一个作为输入轴,一个作为输出轴。
因此,需要确定输入轴和输出轴的位置,以便进行齿轮的安装。
然后,根据传动比和输出轴转速,计算出输入轴的转速。
输入轴转速由传动比和输出轴转速决定,通过简单的数学计算即可得出。
接下来,根据输入轴的转速和输出轴的转速,计算出齿轮的模数和齿数。
模数是齿轮尺寸的重要参数,直接决定齿轮的尺寸。
齿数则决定了传动的效果和承载能力。
根据计算公式和材料的强度参数,可以得出合适的齿轮模数和齿数。
然后,根据齿轮的模数和齿数,计算出齿轮的基本尺寸。
齿轮的基本尺寸包括齿顶高度、齿根高度、齿宽等。
这些尺寸决定了齿轮的运动平稳性和承载能力。
在齿轮基本尺寸确定后,需要进行齿轮的强度校核。
强度校核是确保齿轮的安全可靠性的重要环节。
根据齿轮的载荷计算齿轮的接触应力和弯曲应力,然后与材料的强度参数进行比较,判断齿轮是否满足强度要求。
最后,根据齿轮设计的结果,进行齿轮的制造和组装。
制造齿轮时需要注意工艺要求和精度要求,确保齿轮的质量。
组装时需要注意齿轮的配合间隙和预紧力,以确保传动的精度和可靠性。
综上所述,单级圆锥齿轮减速器的设计包括传动比的确定、输入轴和输出轴的位置确定、齿轮模数和齿数的计算、齿轮的基本尺寸计算、齿轮强度校核以及齿轮的制造和组装。
这些步骤需要综合考虑传动效果、承载能力和齿轮制造工艺等多个因素,以得到一个合理可靠的设计方案。
单级圆锥齿轮减速器课程设计方案单级圆锥齿轮减速器是一种常见的精密减速装置,它通过两个相互啮合的齿轮来实现减速的作用,并且可以将输出轴的转速与输入轴的转速比例进行调整。
本文将介绍一种关于单级圆锥齿轮减速器的课程设计方案,旨在帮助学生们深入了解这个装置的工作原理以及设计方法。
1. 课程设计的目标本课程设计的主要目标是让学生了解单级圆锥齿轮减速器的工作原理,学会计算减速比例和啮合角度,以及设计出符合要求的减速装置。
2. 设计内容2.1 工作原理单级圆锥齿轮减速器是利用两个啮合的锥齿轮来实现减速的作用。
其中的一个锥齿轮为主动轮,另一个为从动轮,它们之间通过啮合来传递力量。
当主动轮转动时,从动轮会随之转动,但是输出轴的转速会比输入轴的转速慢。
减速比例可以通过改变输入输出轴的齿轮的大小比例来调整,即减速比=输入齿轮齿数/输出齿轮齿数。
2.2 计算减速比例和啮合角度减速比例和啮合角度是单级圆锥齿轮减速器设计的重要参数。
学生们需要学会如何利用设计公式计算这两个参数。
具体公式如下:减速比例=输入齿轮齿数/输出齿轮齿数啮合角度=arctan(D1/D2)其中,D1和D2分别为主动轮和从动轮的分度圆直径。
2.3 设计减速装置在学会了如何计算减速比例和啮合角度之后,学生们需要用这些参数去设计一个符合要求的减速装置。
具体的设计步骤如下:1)选择合适的主动轮和从动轮,计算减速比例和啮合角度。
2)计算主动轮和从动轮的模数、齿数和分度圆直径。
3)根据计算结果,制作出主动轮和从动轮的CAD模型,并进行三维打印。
4)将主动轮和从动轮进行啮合测试,并进行调整,确保减速装置的正常工作。
5)测试减速装置的性能,如扭矩传递、噪声、稳定性等。
3. 设计的实现本次课程设计可以通过以下步骤实现:1)介绍单级圆锥齿轮减速器的相关原理和设计方法。
2)让学生们分组进行减速装置的设计和制作。
3)给予学生们必要的指导和帮助,帮助其解决设计中的问题和困难。

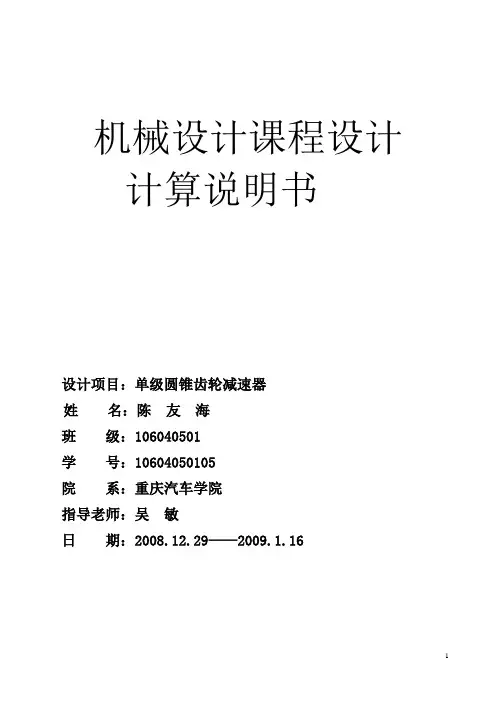

机械设计课程设计计算说明书设计项目:单级圆锥齿轮减速器姓名:陈友海班级:106040501学号:10604050105院系:重庆汽车学院指导老师:吴敏日期:2008.12.29——2009.1.16目录设计目的、内容 (03)题目和运动简图 (04)第一章机器传动装置的总体设计方案 (05)1.1 电动机的选择 (05)1.2 传动比计算与分配 (05)1.3 传动装置对运动和动力参数计算 (06)第二章传动零件的设计计算和轴系零件初步选择 (06)2.1 外部零件设计计算 (06)2.1.1 普通V 带传动 (06)2.1.2 链传动 (07)2.2 减速器内部零件圆锥齿轮设计计算 (08)2.3 初算轴的直径 (11)2.4 初选滚动轴承 (11)第三章减速器结构与润滑 (11)3.1 箱体 (11)3.2 减速器的附件 (12)3.3 减速器的润滑 (12)第四章减速器装配图设计 (12)4.1 箱体的结构尺寸初定 (12)4.2 减速器装配草图设计 (13)第五章轴的设计计算 (14)5.1 高速轴的设计计算 (14)5.2 低速轴的设计计算 (17)第六章滚动键连接的设计计算 (19)6.1 高速轴上键联结的选择计算 (20)6.2 低速轴上键连接的选择计算 (20)第七章滚动轴承的选择和计算 (21)7.1 高速轴轴承的选择和计算 (21)7.2 低速轴轴承的选择和计算 (22)第八章减速器结构尺寸的确定 (23)8.1 箱体 (23)8.2 减速器整体尺寸 (23)机械设计课程设计总结 (24)参考文献 (25)一、机械设计课程设计的目的“机械设计”课程是培养学生掌握机械设计理论、知识和方法的技术基础课,课程设计则是培养学生掌握机械设计能力的一个重要环节。
其基本目的是:•1、综合运用课程所学理论和知识进行机械设计训练,使所学知识进一步巩固、加深和扩展,为创新设计和今后的工程设计工作打下基础。
目录一、设计任务书 (1)二、电动机的选择 (2)三、计算总传动比及分配各级的传动比 (4)四、运动参数及动力参数计算 (4)五、传动零件的设计计算 (7)六、轴的设计计算 (12)七.箱体结构设计 (21)八、键联接的选择及计算 (23)九、滚动轴承的选择及计算 (24)十、密封和润滑的选择 (24)十一.联轴器的选择 (25)十二、课程设计小结 (26)十三、参考文献 (27)课程设计任务书一、设计任务:设计胶带输送机的传动装置(见下图)工作条件如下表工作年限8 工作班制2 工作环境清洁载荷性质平稳生产批量小批动力来源电力,三相交流电,电压380/220 检修间隔四年一次大修,两年一次中修二、原始数据:滚筒圆周力F (N) 2500带速V(m/s)1.4滚筒直径D(mm)300滚筒长度(mm)450三、主要设计内容1.选择电动机;2.设计链传动和直齿轮传动;3.设计轴并校核;4.设计滚动轴承并校核;5.选择联轴器;6.选择并验算键;7.设计减速器箱体及附件;8.确定润滑方式。
n=60×1000v/πD=60×1000×1.4/π×300 r/min=89.13 r/min根据[1]P7表1推荐的传动比,取圆锥齿轮传动比i1,=2~3再取链传动比i2’=2~6,则总传动比合理的范围为i a’=4~18故电动机转速的可选范为n d’= i a’.n=(4~18) ×89.13 r/min=356.5~1604.3 r/min则符合这一范围的同步转有750、1000 和1500r/min额定功率大于4.12Kw的有:Y132M2-6.其主要性能见下表:电动机型号额定功率(Kw) 满载转速/(r/min)堵转转矩最大转矩质量/kg额定转矩额定转矩Y132M2-6. 5.5 960 2.0 2.0 84 电动机主要外形和安装尺寸列于下表中心高H外形尺寸L×(AC/2+AD)×HD底角安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD132 515×(270/2+210)×315 216×178 12 38×80 10×33综合以上数据,将运动和动力参数整理得下表:1)选材:45(调质),硬度217~255HBS2)查【3】P370(15-2)式,并查表15-3,取A0=120,则d≥A03P1n1=120×3 5.445960=21.4 mm,联轴器的计算转矩,由于轴的转矩变化小取KA=1.3,则Pca=KAT1=1.3×54.170=70.421N·m2、轴的结构设计1)轴上零件的定位,固定和装配单级减速器中可将输入轴的圆锥齿轮做成悬臂结构,安排在箱体一侧,有螺纹固定在输入轴的左起第六段;两轴承正装在齿轮的右侧,两轴承外圈分别以套杯和套筒定位,内圈以轴肩定位;齿轮、联轴器与轴周向用平键连接。
单级圆锥齿轮减速器特点
一、结构紧凑
单级圆锥齿轮减速器具有紧凑的结构设计,能够减小整个传动系统的体积和重量,使得其在有限的空间内具有更高的传动效率。
二、传动效率高
单级圆锥齿轮减速器的传动效率较高,可以达到90%以上。
这是因为圆锥齿轮的设计使得齿轮在传递动力时能够更有效地利用齿轮的齿面,减少了摩擦和能量的损失。
三、维护简便
单级圆锥齿轮减速器的维护相对简便,使用寿命较长。
其设计合理,润滑系统完善,可以保证齿轮和轴承的长期稳定运行。
同时,减速器的零部件具有较高的互换性,方便维修和更换。
四、适应性强
单级圆锥齿轮减速器具有较强的适应性,能够适应不同的工作环境和负载条件。
其设计能够承受较大的冲击和振动,同时具有较好的耐高温和耐腐蚀性能,能够在各种恶劣环境下正常工作。
五、可靠性高
单级圆锥齿轮减速器采用了优质的材料和先进的加工工艺,具有较高的可靠性。
其设计能够保证齿轮和轴承的长期稳定运行,减少了故障率和维修成本。
六、寿命长
单级圆锥齿轮减速器的使用寿命较长,能够满足长期工作的需求。
其设计能够承受较大的负载和冲击,同时具有较好的耐高温和耐腐蚀性能,保证了减速器的长期稳定运行。
七、噪音低
单级圆锥齿轮减速器的设计能够有效地降低噪音,使得其在运行过程中产生的噪音较低。
这有助于改善工作环境,减少对周围环境的噪音污染。
八、经济性好
单级圆锥齿轮减速器的制造成本较低,同时具有较长的使用寿命和较低的维护成本,使得其具有较好的经济性。
这有助于降低整个传动系统的成本,提高经济效益。
一级圆锥齿轮减速器课程设计引言:一级圆锥齿轮减速器是一种常见的机械传动装置,广泛应用于工业生产和机械设备中。
它通过圆锥齿轮的啮合和转动,实现输入轴的高速旋转转换为输出轴的低速旋转,从而达到减速的效果。
本文将以一级圆锥齿轮减速器的课程设计为题,从构造原理、选材设计、传动计算等方面进行探讨,旨在帮助读者深入了解该减速器的工作原理和设计方法。
一、构造原理一级圆锥齿轮减速器由输入轴、输出轴、圆锥齿轮和壳体等部分组成。
输入轴与输出轴相互垂直,圆锥齿轮分别与输入轴和输出轴啮合。
当输入轴高速旋转时,通过圆锥齿轮的啮合,将旋转的动能传递给输出轴,从而实现减速的效果。
该构造原理使得一级圆锥齿轮减速器具有结构简单、传动效率高等优点,适用于多种机械传动场合。
二、选材设计在一级圆锥齿轮减速器的选材设计中,需要考虑以下几个方面:1.齿轮材料的选择:齿轮材料应具有高强度、良好的耐磨性和耐疲劳性能,常见的选材包括合金钢、硬质合金等。
2.壳体材料的选择:壳体材料应具有足够的强度和刚度,常见的选材包括铸铁、钢板等。
3.润滑材料的选择:润滑材料应具有良好的润滑性能和抗磨损性能,常见的选材包括润滑油、润滑脂等。
三、传动计算在一级圆锥齿轮减速器的传动计算中,需要考虑以下几个要素:1.传动比的确定:传动比是指输入轴转速与输出轴转速的比值,根据实际需求和减速效果来确定。
2.齿轮模数的选择:齿轮模数是指齿轮齿数与齿轮直径的比值,根据传动比和齿轮尺寸来选择合适的齿轮模数。
3.齿轮啮合角的计算:齿轮啮合角是指两个齿轮啮合时齿轮齿面切线与齿轮轴线之间的夹角,根据齿轮齿数和齿轮模数来计算。
4.齿轮传动效率的估算:齿轮传动效率是指输入功率与输出功率之比,根据齿轮材料、润滑条件和齿轮啮合条件来估算。
四、结论通过本文对一级圆锥齿轮减速器的构造原理、选材设计和传动计算等方面进行探讨,我们可以了解到该减速器的工作原理和设计方法。
一级圆锥齿轮减速器具有结构简单、传动效率高等优点,广泛应用于工业生产和机械设备中。
Pw=27KWη =0.748Pd≈20.20KWnw≈120.96r/min- 2 -计算行动装置总传动比及分配各级传动比 1.计算传动装置总传动比inm970总=n=120.96=8.019w2.分配各级传动比0轴——电动机轴 P0=Pd=6.10KWn0=nm=970r/minT0=9550P0n=95506.10≈60.06N·m09701轴——高速轴P1=P0η01=5.856KWn=n09701i=3≈323.33r/min1TP51=95501n=9550.8561323.33≈172.97N·m2轴——低速轴 P2=P1η12=5.586×0.99×0.95≈5.508KWnn12=323.33i=2.673≈120.96r/minTP5.8082=2n=9550≈2120.96434.87N·m3轴——卷筒轴P3=P2η23=5.508×0.99×0.96=5.234KWn3= nw=120.96r/minT=P533n=9550.2343120.96≈413.23N·mV带传动设计1.确定计算功率查表得KA=1.4,则PC=KAP=1.4×7.5=10.50KW 2.确定V带型号按照任务书得要求,选择普通V带。
根据PC=10.50KW及n1=970r/min,查图确定选用B型普通V带。
3.确定带轮直径(1)确定小带轮基准直径根据图推荐,小带轮选用直径范围为125—140mm,选择dd1=140mm。
i总= 8.019P0=6.10KW n0=970r/min T0≈60.06N·mP1==5.856KWn1≈323.33r/minT1≈172.97N·mP2≈5.508KW n2≈120.96r/min T2≈434.87N·mP3=5.234KW n3=120.96r/min T3=≈413.23N·mPC=10.50KW选用B型普通V带dd1=140mm- 3 -(2)验算带速v =πdd1n1⨯140⨯97060⨯1000=π60000=7.11m/s5m/s<v<25m/s,带速合适。
(3)计算大带轮直径dd2= i dd1(1-ε)=3×140×(1-0.02)=411.6mm 根据GB/T 13575.1-9规定,选取dd2=400mm4.确定带长及中心距(1)初取中心距a00.7(dd1+dd2)≤a0≤2(dd1+dd2)得378≤a0≤1080,根据总体布局,取ao=800 mm (2) 确定带长Ld:根据几何关系计算带长得L=2aπ(dd1-dd2)2do0+2(dd1+dd2)+4a2=2⨯800+π2(140+400)+(140-400)4⨯800=2469.36mm根据标准手册,取Ld =2500mm。
(3)计算实际中心距a=aLd-Ld00+2=800+2500-2469.362=815.32mm5.验算包角:αdd2-dd11=180 -⨯57.3 a=180-400-140815.32⨯57.3 =161.73°>120°,包角合适。
6.确定V带根数ZPZ≥c(P0+∆P0)KαKL根据dd1=140mm及n1=970r/min,查表得P0=2.11KW,ΔP0=0.364KW v =7.11m/s,带速合适dd2=400mm取ao=800 mm取Ld =2500mm中心距a=815.32mm包角α=161.73° 包角合适- 4 --161.73 Kα=1.25(1-5180)=0.956KL=1+0.5(lg2500-lg2240)=1.024则Z≥10.50(2.11+0.364)⨯0.956⨯1.024=4.34,取Z=57.确定粗拉力F0FPc0=500vZ(2.5K-1)+qv2 α查表得q = 0.17㎏/m,则F10.500=5007.11 5(2.50.956 1) 0.17 7.112=247.11N8.计算带轮轴所受压力QQ=2ZF0sinα12=2×5×247.11×sin161.732=2439.76N直齿圆锥齿轮传动设计 1.齿轮得材料及热处理方法小齿轮选用40Cr,调质处理,齿面硬度为260HBS。
大齿轮选用45钢,调质处理,齿面硬度220HBS,HBS1-HBS2=260-220=40,合适。
查得σFlim1=240Mpa, σFlim2=240Mpa,SF=1.3故[σ0.7σF1]=Flim10.7⨯240S= .3=129MpaF1[σ0.7σF2]=Flim20.7⨯195S= =195MpaF1.3粗选8级精度取小齿轮齿数Z1=17,则大齿轮Z2=17×2.673=45.441,取Z2=46,实际传动比i =4617=2.706,与要求相差不大,可用。
2.齿轮疲劳强度设计查表,取载荷系数K=1.1,推荐齿宽系数ΨR=0.25—0.3,取ΨR=0.3。
小齿轮上的转矩T351=9550⨯10P5.856n=9550⨯103=1.7297×10N1323.33·mmV带根数Z取5粗拉力F0=247.11N带轮轴所受压力Q=2439.76N粗选8级精度小齿轮齿数Z1=17 大齿轮齿数Z2=46 - 5 -(1)计算分度圆锥角δ1=arctanZ1Z= arctan17=69.72246°δ2=90°-δ1=90°-69.72°=20.28°(2)计算当量齿数ZZ117v1=cosδ=.28 =18.121cos20ZZv2=2cosδ=4669.72=132.712cos(3)计算模数查的YF1=3.02, YF2=2.16因为YF1=3.02=0.023,YF22.16[σ[σ==0.011F1]129F2]195YF1F2[σF1]>Y[σ故将YF1F2],[σ。
F1]代入计算m34⨯1.1⨯1.7297(1-0.5⨯1.3)m≥34KT1YF(1-0.5ψR)u2+1ψ2RZ1[σ=F]2.6732+1⨯0.3⨯172⨯129=3.43(4)计算大端模数m =mm3.431-0.5ψ=1-0.5⨯0.3=4.04R查表取m=4.5(5)计算分度圆直径d1=mZ1=4.5×17=76.50mm d2=mZ2=4.5×46=207.00mm(6)计算外锥距 R=m2Z2=4.51u+12⨯17⨯2.6732+1=109.16mm (6)计算齿宽b=ΨRR=0.3×109.16=32.75mm 取b1=b2=35mm(7)计算齿轮的圆周速度齿宽中点处直径dm1=d1(1-ΨR)=76.50×(1-0.5×0.3)=65.025mm 分度圆锥角δ1=69.72° δ2=20.28°当量齿数Zv1=18.12 Zv2=132.71模数mm=3.43大端模数m=4.5分度圆直径d1=76.50mm d2=207.00mm外锥距R=109.16mm齿宽b1=b2=35mm- 6 -则圆周速度 v =πdm1n160⨯1000=π⨯65.025⨯323.3360⨯1000齿轮的圆周速度=1.10m/sv =1.10m/s8级精度合适轮齿弯曲疲劳强度σF1<[σF1],安全由表可知,选择8级精度合适。
3.验算轮齿弯曲疲劳强度2KT1YF12⨯1.1⨯1.7297⨯105⨯3.02σF1=2==95.38Mpa35⨯4.52⨯17bmZ1[σF1]=129Mpa, σF1<[σF1],故安全。
轴的结构设计 1.低速轴的设计(1)确定轴上零件的定位和固定方式(如图)(2)按扭转强度估算轴的最小直径d查表取A0=105,于是得(3) ○1并圆整,取轴径35mm倒角。
