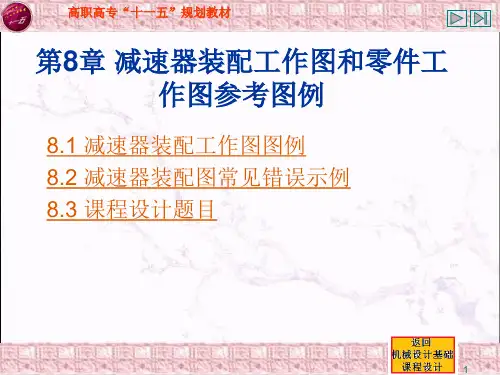

第八章减速器结构及参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图（之一：凸缘式端盖）；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图（之二：嵌入式端盖）。

图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图（之一）图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图（之二）第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图（立式）；图8－12 圆锥齿轮工作图。

图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图（立式）图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图（有散热片）；图8－16 蜗杆工作图，图8－17 蜗轮工作图。

图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图图8－15 单级蜗杆减速器装配图（有散热片）图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图（焊接结构）。

图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图（之一）；图8－23圆锥－圆柱齿轮减速器装配图（之二）。

图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图（之一）图8－23圆锥－圆柱齿轮减速器装配图（之二）。

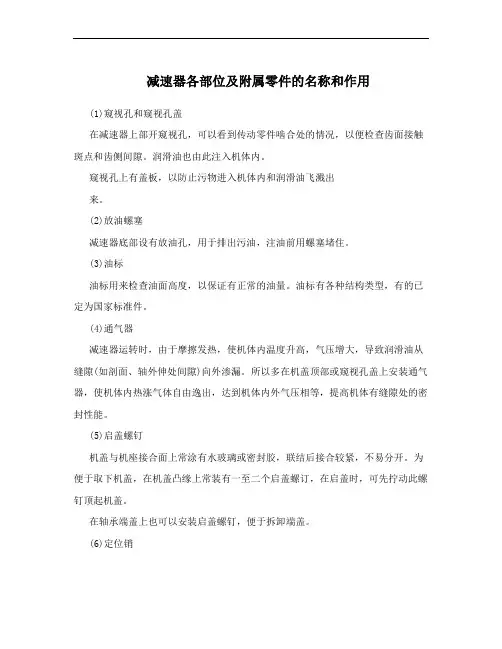

减速器各部位及附属零件的名称和作用(1)窥视孔和窥视孔盖在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。

润滑油也由此注入机体内。

窥视孔上有盖板，以防止污物进入机体内和润滑油飞溅出来。

(2)放油螺塞减速器底部设有放油孔，用于排出污油，注油前用螺塞堵住。

(3)油标油标用来检查油面高度，以保证有正常的油量。

油标有各种结构类型，有的已定为国家标准件。

(4)通气器减速器运转时，由于摩擦发热，使机体内温度升高，气压增大，导致润滑油从缝隙(如剖面、轴外伸处间隙)向外渗漏。

所以多在机盖顶部或窥视孔盖上安装通气器，使机体内热涨气体自由逸出，达到机体内外气压相等，提高机体有缝隙处的密封性能。

(5)启盖螺钉机盖与机座接合面上常涂有水玻璃或密封胶，联结后接合较紧，不易分开。

为便于取下机盖，在机盖凸缘上常装有一至二个启盖螺订，在启盖时，可先拧动此螺钉顶起机盖。

在轴承端盖上也可以安装启盖螺钉，便于拆卸端盖。

(6)定位销为了保证轴承座孔的安装精度，在机盖和机座用螺栓联接后，镗孔之前装上两个定位销，销孔位置尽量远些以保证定位精度。

如机体结构是对称的(如蜗杆传动机体)，销孔位置不应对称布置。

(7)调整垫片调整垫片由多片很薄的软金属制成(见图)，用以调整轴承间隙。

有的垫片还要起传动零件(如蜗轮、圆锥齿轮等)轴向位置的定位作用。

(8)吊耳螺钉、吊环和吊钩在机盖上装有吊耳螺钉或铸出吊环或吊钩，用以搬运或拆卸机盖在机座上铸出吊钩，用以搬运机座或整个减速器。

(9)密封装置在伸出轴与端盖之间有间隙，必须安装密封件，以防止漏油和污物进入机体内。

密封件多为标准件，其密封效果相差很大，应根据具体情况选用。

10、箱体减速器机体是用以支持和固定轴系零件，是保证传动零件的啮合精度、良好润滑及密封的重要零件，其重量约占减速器总重量的50,。

因此，机体结构对减速器的工作性能、加工艺、材料消耗、重量及成本等有很大影响，设计时必须全面考虑。

减速器零件及附件参考图
一、箱体各部位尺寸——P21图5-3，P24表5-1
二、螺栓、螺母、垫圈
1、P99表13－1查螺纹公称直径、螺纹小径；
2、P103表13－6螺栓（GB/T 5780）、起盖螺钉（GB/T5781）尺寸；
3、P113表13－15六角螺母；
4、P116表13－18标准型弹簧垫圈；
5、P102表13－5箱体孔径及沉孔尺寸(GB/T152.4)。

三、检查孔盖、通气器
1、P172表18－1检查孔、盖
2、P173 表18－2通气器
四、销——P129表14－5圆锥销
五、油标——P167表17－12油标尺；
六、放油口六角螺塞、封油垫——P175，表18-6
七、轴承端盖——P174表18-4；
八、键——P123表14－1（齿轮选A型，轴末端的键选C型）；
九、密封、挡油装置
1、毡圈油封及槽——P168，表17-13
2、挡油盘P176图18-1
十、滚动轴承——P130表15－1深沟球轴承
十一、联轴器——P147，表16-2
十二、阶梯轴结构——P28图5-9；
十三、圆柱齿轮结构——P179表19－1
十四、装配图参考——P217
十五、零件图参考——P239，图23-1, 图23-2, 图23-3。

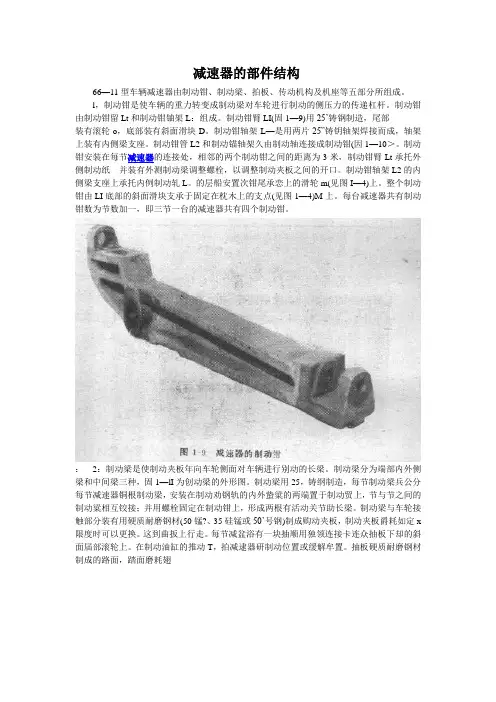

减速器的部件结构66—11型车辆减速器由制动钳、制动梁、拍板、传动机构及机座等五部分所组成。

l，制动钳是使车辆的重力转变成制动梁对车轮进行制动的侧压力的传递杠杆。

制动钳由制动钳留Lt和制动钳铀架L：组成。

制动钳臂LI(固1—9)用25’铸钢制造，尾部装有滚轮o，底部装有斜面滑块D。

制动钳轴架L—是用两片25”铸钥轴架焊接而成，轴架上装有内侧梁支座。

制动钳管L2和制动锚轴架久由制动轴连接成制动钳(因1—10＞。

制动钳安装在每节减速器的连接处，相邻的两个制动钳之间的距离为3米，制动钳臂Lt承托外侧制动纸并装有外测制动梁调整螺栓，以调整制动夹板之间的开口。

制动钳轴架L2的内侧梁支座上承托内例制动轧L。

的层船安置次钳尾承恋上的滑轮m(见图I—4)上。

整个制动钳由LI底部的斜面滑块支承于固定在枕木上的支点(见图1—4)M上。

每台减速器共有制动钳数为节数加一，即三节一台的减速器共有四个制动钳。

：2：制动梁是使制动夹板年向车轮侧面对车辆进行别动的长梁。

制动梁分为端部内外侧梁和中间梁三种，固1—lI为创动梁的外形图。

制动梁用25，铸纲制造，每节制动梁兵公分每节减速器铜根制动梁，安装在制动劝钢轨的内外蛰粱的两端置于制动贸上，节与节之间的制动粱相互铰接；并用螺栓固定在制动钳上，形成两根有活动关节助长梁。

制动梁与车轮接触部分装有用硬质耐磨钢材(50锰?、35硅锰或50’号钢)制成购动夹板，制动夹板爵耗如定x 限度时可以更换。

这到曲扳上行走。

每节减盆浴有一块抽顺用独领连接卡连众抽板下却的斜面届部滚轮上。

在制动油缸的推动T，拍减逮器研制动位置或缓解牟置。

抽板硬质耐磨钢材制成的路面，踏面磨耗翅。

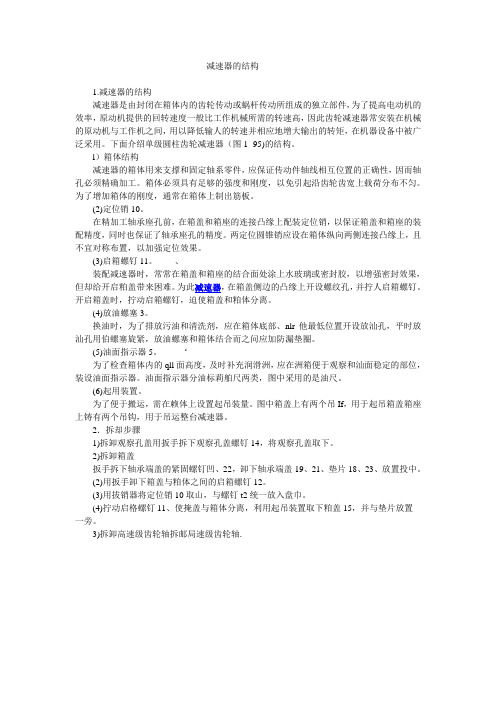

减速器的结构1.减速器的结构减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件，为了提高电动机的效率，原动机提供的回转速度一般比工作机械所需的转速高，因此齿轮减速器常安装在机械的原动机与工作机之间，用以降低输人的转速并相应地增大输出的转矩，在机器设备中被广泛采用。

下面介绍单级圆柱齿轮减速器（图1 -95)的结构。

l）箱体结构减速器的箱体用来支撑和固定轴系零件，应保证传动件轴线相互位置的正确性，因而轴孔必须精确加工。

箱体必须具有足够的强度和刚度，以免引起沿齿轮齿宽上载荷分布不匀。

为了增加箱体的刚度，通常在箱体上制出筋板。

(2)定位销10。

在精加工轴承座孔前，在箱盖和箱座的连接凸缘上配装定位销，以保证箱盖和箱座的装配精度，同时也保证了轴承座孔的精度。

两定位圆锥销应设在箱体纵向两侧连接凸缘上，且不宜对称布置，以加强定位效果。

(3)启箱螺钉11。

、装配减速器时，常常在箱盖和箱座的结合面处涂上水玻璃或密封胶，以增强密封效果，但却给开启粕盖带来困难。

为此减速器，在箱盖侧边的凸缘上开设螺纹孔，并拧人启箱螺钉。

开启箱盖时，拧动启箱螺钉，迫使箱盖和粕体分离。

(4)放油螺塞3。

换油时，为了排放污油和清洗剂，应在箱体底部、nlr他最低位置开设放汕孔，平时放汕孔用伯螺塞旋紧，放油螺塞和箱体结合而之问应加防漏垫圈。

(5)油面指示器5。

‘为了检查箱体内的qll面高度，及时补充润滑洲，应在洲箱便于观察和汕面稳定的部位，装设油面指示器。

油面指示器分油标莉舶尺两类，图中采用的是油尺。

(6)起用装置。

为了便于搬运，需在赖体上设置起吊装量。

图中箱盖上有两个吊If，用于起吊箱盖箱座上铸有两个吊钩，用于吊运整台减速器。

2．拆却步骤1)拆卸观察孔盖用扳手拆下观察孔盖螺钉14，将观察孔盖取下。

2)拆卸箱盖扳手拆下轴承端盖的紧固螺钉凹、22，卸下轴承端盖19、21、垫片18、23、放置投中。

(2)用扳手卸下箱盖与粕体之间的启箱螺钉12。

一、减速器的组成减速器的基本结构由传动零件(齿轮或蜗杆、蜗轮等)、轴和轴承、箱体、润滑和密封装置以及减速器附件等组成。

根据不同要求和类型，减速器有多种结构型式。

普通单级直齿圆柱齿轮减速器。

箱盖和箱座由两个圆锥销精确定位．并用一定数量的螺栓联成一体。

这样，齿轮、轴、滚动轴承等可在箱体外装配成轴系部件后再装入箱体，使装拆方便。

起盖螺钉是便于由箱座上揭开箱盖，吊环螺钉是用于提升箱盖，而整台减速器的提升则应使用与箱座铸成一体的吊钩。

减速器用地脚螺栓固定在机架或地基上。

轴承盖用来封闭轴承室和固定轴承、轴组机件相对于箱体的轴向位置。

该减速器齿轮传动采用油池浸油润滑．滚动轴承利用齿轮旋转溅起的油雾以及飞溅到箱盖内壁上的油液汇集到箱体接合面上的油沟中．经油沟再导入轴承室进行润滑。

箱盖顶部所开检查孔用于检查齿轮啮合情况及向箱内注油，平时用盖板封住。

箱座下部设有排油孔，平时用油塞封住，需要更换润滑油时，了解更多内容，请登录。

杆式油标用来检查箱内油面的高低。

为防止润滑油渗漏和箱外杂质侵入，减速器在轴的伸出处、箱体结合面处以及轴承盖、检查孔盖，油塞与箱体的接合面处均采取密封措施。

通气器用来及时排放箱体内发热温升而膨胀的空气。

双级圆柱齿轮减速器图例：普通蜗杆减速器为蜗杆下置的结构,蜗杆传动及蜗杆轴的轴承采用浸油润滑，蜗轮轴轴承则为利用括油板从蜗乾端面刮下润滑油井使其通过油沟流进轴承进行润滑。

在蜗杆轴轴承室内侧装有挡油环,避免刚从蜗杆啮合区挤出的油(通常较热并带有磨屑)过多地涌入轴承室。

此外，该减速器采用管状油标，并用吊耳代替吊环螺钉。

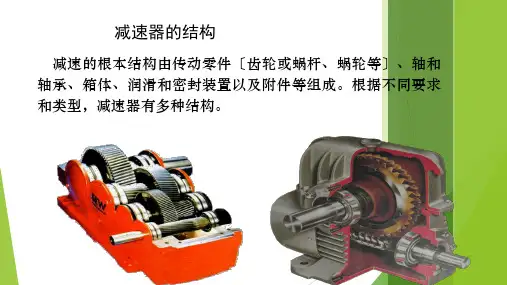

减速器的基本构造减速器主要由传动零件（齿轮或蜗杆）、轴、轴承、箱体及其附件所组成。

下图为单级圆柱齿轮减速器的结构图，其基本结构有三大部分：1）齿轮、轴及轴承组合；2）箱体；3）减速器附件。

减速器的基本结构1-箱座2-箱盖3-上下箱联接螺栓4-通气器5-检查孔盖板6-吊环螺钉7-定位销8-油标尺9-放油螺塞10-平键11-油封12-齿轮轴13-挡油盘14-轴承15-轴承端盖16-轴17-齿轮18-轴套齿轮、轴及轴承组合小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为d f，则当d f-d≤6～7m n时，应采用这种结构。

而当d f-d＞6～7m n时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。

此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。

两轴均采用了深沟球轴承。

这种组合，用于承受径向载荷和不大的轴向载荷的情况。

当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。

图中，轴承是利用齿轮旋转时溅起的稀油，进行润滑。

箱座中油池的润滑油，被旋转的齿轮溅起飞溅到箱盖的内壁上，沿内壁流到分箱面坡口后，通过导油槽流入轴承。

当浸油齿轮圆周速度υ≤2m/s时，应采用润滑脂润滑轴承，为避免可能溅起的稀油冲掉润滑脂，可采用挡油环将其分开。

为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间装有密封元件。

箱体箱体是减速器的重要组成部件。

它是传动零件的基座，应具有足够的强度和刚度。

箱体通常用灰铸铁制造，对于重载或有冲击载荷的减速器也可以采用铸钢箱体。

单体生产的减速器，为了简化工艺、降低成本，可采用钢板焊接的箱体。

上图中的箱体是由灰铸铁制造的。

灰铸铁具有很好的铸造性能和减振性能。

为了便于轴系部件的安装和拆卸，箱体制成沿轴心线水平剖分式。

上箱盖和下箱体用螺栓联接成一体。

轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台，应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。

第1章初始参数及其设计要求保证机构件强度前提下，注意外形美观，各部分比例协调。

初始参数：功率P=2.8kW，总传动比i=5第2章 电动机2.1 电动机的选择根据粉碎机的工作条件及生产要求，在电动机能够满足使用要求的前提下，尽可能选用价格较低的电动机，以降低制造成本。

由于额定功率相同的电动机，如果转速越低，则尺寸越大，价格越贵。

粉碎机所需要的功率为kw P 8.2=，故选用Y 系列（Y100L2-4）型三相笼型异步电动机。

Y 系列三相笼型异步电动机是按照国际电工委员会（IEO ）标准设计的，具有国际互换性的特点。

其中Y 系列（Y100L2-4）电动机为全封闭的自扇冷式笼型三相异步电动机，具有防灰尘、铁屑或其它杂务物侵入电动机内部之特点,B 级绝缘,工作环境不超过＋40℃,相对温度不超过95%,海拔高度不超过1000m ,额定电压为380V ,频率50HZ ,适用于无特殊要求的机械上，如农业机械。

Y 系列三相笼型异步电动具有效率高、启动转矩大、且提高了防护等级为IP54、提高了绝缘等级、噪音低、结构合理产品先进、应用很广泛。

其主要技术参数如下：型号：42100-L Y 同步转速：min /1500r 额定功率：kw P 3= 满载转速：min /1420r堵转转矩/额定转矩：)/(2.2m N T n ⋅ 最大转矩/额定转矩：)/(2.2m N T n ⋅ 质量：kg 3.4 极数：4极机座中心高：mm 100该电动机采用立式安装，机座不带底脚，端盖与凸缘，轴伸向下。

2.2电机机座的选择第3章 传动比及其相关参数计算3.1 传动比及其相关参数的分配根据设计要求，电动机型号为Y100L2-4，功率P=3kw ，转速n=1420r/min 。

输出端转速为n=300r/min 。

总传动比： 73.430014401===n n i ； （3-1）分配传动比：取3=D i ； 齿轮减速器：58.1373.4===D L i i i ； （3-2） 高速传动比：5.158.14.14.112=⨯==L i i ； （3-3）低速传动比：05.15.158.11223===i i i L 。

减速器的基本构造减速器主要由传动零件（齿轮或蜗杆）、轴、轴承、箱体及其附件所组成。

下图为单级圆柱齿轮减速器的结构图，其基本结构有三大部分：1）齿轮、轴及轴承组合；2）箱体；3）减速器附件。

减速器的基本结构1-箱座2-箱盖3-上下箱联接螺栓4-通气器5-检查孔盖板6-吊环螺钉7-定位销8-油标尺9-放油螺塞10-平键11-油封12-齿轮轴13-挡油盘14-轴承15-轴承端盖16-轴17-齿轮18-轴套齿轮、轴及轴承组合小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为d f，则当d f-d≤6～7m n时，应采用这种结构。

而当d f-d＞6～7m n时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。

此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。

两轴均采用了深沟球轴承。

这种组合，用于承受径向载荷和不大的轴向载荷的情况。

当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。

图中，轴承是利用齿轮旋转时溅起的稀油，进行润滑。

箱座中油池的润滑油，被旋转的齿轮溅起飞溅到箱盖的内壁上，沿内壁流到分箱面坡口后，通过导油槽流入轴承。

当浸油齿轮圆周速度υ≤2m/s时，应采用润滑脂润滑轴承，为避免可能溅起的稀油冲掉润滑脂，可采用挡油环将其分开。

为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间装有密封元件。

箱体箱体是减速器的重要组成部件。

它是传动零件的基座，应具有足够的强度和刚度。

箱体通常用灰铸铁制造，对于重载或有冲击载荷的减速器也可以采用铸钢箱体。

单体生产的减速器，为了简化工艺、降低成本，可采用钢板焊接的箱体。

上图中的箱体是由灰铸铁制造的。

灰铸铁具有很好的铸造性能和减振性能。

为了便于轴系部件的安装和拆卸，箱体制成沿轴心线水平剖分式。

上箱盖和下箱体用螺栓联接成一体。

轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台，应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

图中采用接触式唇形密封圈，适用于环境多尘的场合。

２．箱体箱体是减速器的重要组成部件。
