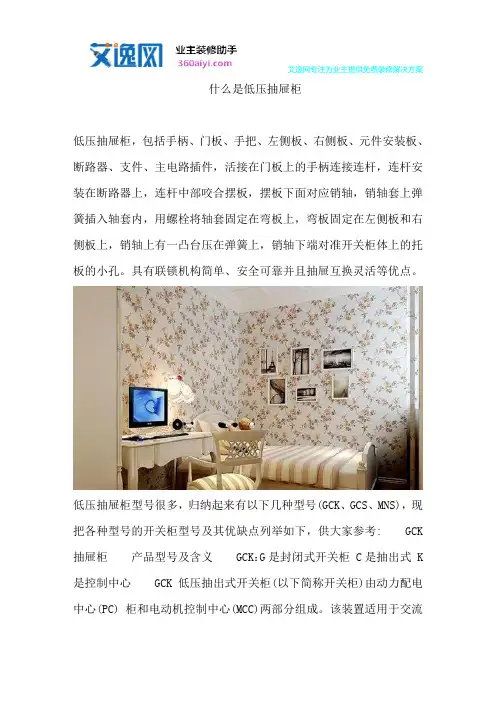

什么是低压抽屉式开关柜

低压抽屉柜的原理及操作在余热发电厂中低压抽屉柜是电压在660V以下，电流在1000A以下的控制及柜电气设备.它是自动化控制中间环节，是连接中控DCS柜与现场执行电器机构的一个重要的环节，它的可靠运行是发电厂提高发电量、创造高效益的重要组成部分。

我们运行班人员必须弄清楚它的原理及操作方法及注意事项。

一、抽屉柜按作用来分可分为馈电型柜及控制型柜下面根据它的作用分别介绍一下它的工作原理。

1、馈电型柜它的主要功能就是将低压母线的三相电压通过柜内的断路器往变频器控制柜软启柜、站用控制屏等电气柜供电，抽屉柜的空开具有脱扣跳闸线圈，起到保护送电线路及终端设备短路保护，切换故障电源作用，它通过主电路上串接电流互感器及配备电流继电器，当检测到短路电流时，就使具有反时限的电流继电器动作，驱动柜内主电路断路器脱扣线圈，切换故障电源，短路电流越大，动作时间越短，这是反时限保护的一大特点。

大电流馈电柜中，基本都装有这种保护设备，供电电流较小的时候，可依靠断路器本身的保护动作即可。

2、控制型柜其主要作用就是通过断路器及接触器，继电器设备组合控制电路，将中央控制室DCS控制信号，实施对拉链机、关断阀、凝结水泵等电气设备的正反转及抽屉柜上电机综合保护，当电机缺相或短路堵料负荷重时，保护器常开触点闭合切断抽屉柜的控制回路，控制接触器短电，切断电源。

控制柜还有K1 K2 继电器与控制电路一起，中控电脑组成备妥和运行信号通讯。

二、低压抽屉柜注意事项抽屉柜一般不可以主电路负荷端（输出端）带电推进，直接带负荷，故低压抽屉柜均带有机械连锁机构，因为机构强度有一定限制同操作起来要小心、稳定。

1、推进，首先要对准轨道，平衡推进（控制柜的位置开关，一定要在推进抽出位置。

断路器开关处于“0”位）馈电柜位置在退出位置，断路器开关在“0”位。

控制柜直接推到底即可。

而馈电柜则推到有点顶时，改用内六角专用操作工具顺时针旋进到连接位置。

在操作过程中只要有一些卡紧就要停下来想一想“为什么”后才重新操作。

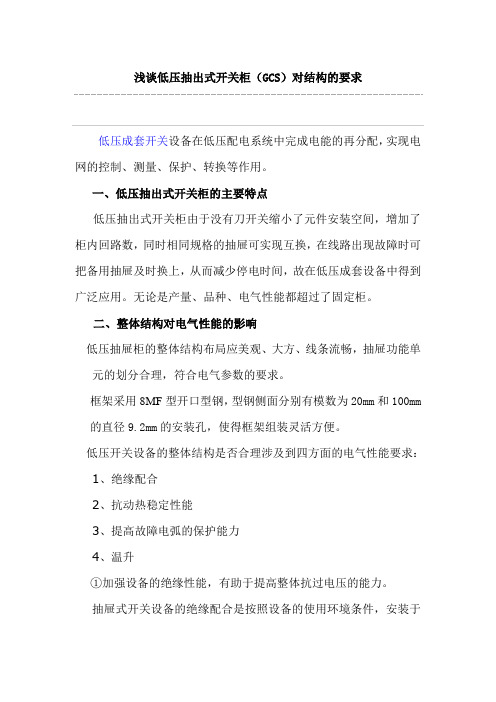

浅谈低压抽出式开关柜（GCS）对结构的要求低压成套开关设备在低压配电系统中完成电能的再分配，实现电网的控制、测量、保护、转换等作用。

一、低压抽出式开关柜的主要特点低压抽出式开关柜由于没有刀开关缩小了元件安装空间，增加了柜内回路数，同时相同规格的抽屉可实现互换，在线路出现故障时可把备用抽屉及时换上，从而减少停电时间，故在低压成套设备中得到广泛应用。

无论是产量、品种、电气性能都超过了固定柜。

二、整体结构对电气性能的影响低压抽屉柜的整体结构布局应美观、大方、线条流畅，抽屉功能单元的划分合理，符合电气参数的要求。

框架采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm 的直径9.2mm的安装孔，使得框架组装灵活方便。

低压开关设备的整体结构是否合理涉及到四方面的电气性能要求：1、绝缘配合2、抗动热稳定性能3、提高故障电弧的保护能力4、温升①加强设备的绝缘性能，有助于提高整体抗过电压的能力。

抽屉式开关设备的绝缘配合是按照设备的使用环境条件，安装于供电系统位置（过电压类别），绝缘材料性能等因素决定最小电气间隙和爬电距离。

绝缘材料的组别是根据材料的漏电起痕指数(CTI)的数值范围划分为4类，材料组合别Ⅰ600≤CTI；Ⅱ400≤CTI<600；Ⅲ175≤CTI<400E；Ⅳ100≤CTI<175E,低压抽屉柜的绝缘件有很多，例如：绝缘子、母线夹以及采用聚碳酸脂工程塑料制成的功能板、二次接插件等,这些都影响柜体的整体绝缘性能。

有统计数字显示，我国的电器产品中有50%左右的事故是由于绝缘系统而引起的。

当然，如果在系统正常运行的情况下,绝缘件只要选择适当，质量符合要求,其电气性能仍是完全能满足要求的,毕竟电压等级并不高。

如果在4级污秽等级的条件下，绝缘件的选材应作为一个重点考虑，例如柜内主母线绝缘采用比标准性能高的爬电距离和电气间隙，用CTI值高的绝缘件等措施。

②柜体动热稳定性能是非常重要的。

GCK 低压抽屉式开关柜概述：GCK、GCL系列低压抽出式开关柜式是我公司根据广大用户的需求而设计的，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品和第九批节能产品。

型号说明：适用范围：GCK1、GCL1、GCJ1系列适用于交流50Hz，额定工作电压380V~660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）之功能，满足工矿企业、高层宾馆、机场、医院等供配电及动力控制之用。

主要技术参数：额定绝缘电压：660V额定工作电压：380V 660V辅助电路额定电压：AC、200V 380V DC、110V 220V使用频率：50~(60)Hz额定电流：水平母线<3150A，垂直母线630A 800A额定短时耐受电流：105KA/1s 中性母线30KA/1s额定峰值电路：105KA/0.1s，50KA/0.1s功能单元（抽屉）分断能力：50KA（有效值）外壳防护等级：IP30、IP40母线设置：三相四线制、三相五线制符合标准：IEC-439 BS5486 VDE0660 GB7251 NEMAIC2-322 JJB/T9661操作方式：就地、远方、自动使用条件：海拔高度不超过2000M。

周围空气温度不高于+40摄氏度，并且24小时内其平均温度不高于+35摄氏度，周围空气温度不低于-5摄氏度。

大气条件：空气清洁，相对湿度在温度为+40摄氏度时不超过50%，在温度较低时允许有较高的相对温度，例如+20摄氏度时为90%。

没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震荡的场所。

与垂直面倾斜不超过5。

控制中心适应于以下温度的运输和储存过程，-25摄氏度至+55摄氏度，在短时间内（不超过24小时）不超过+70摄氏度。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。

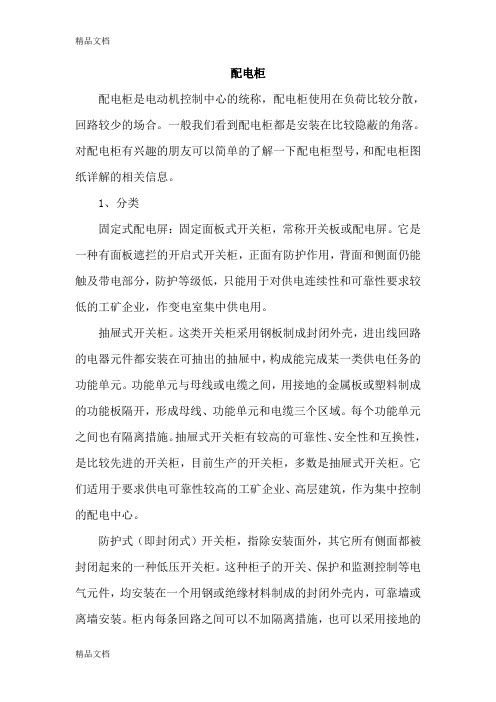

配电柜配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

1、分类固定式配电屏：固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

动力、照明配电控制箱。

多为封闭式垂直安装。

因使用场合不同，外壳防护等级也不同。

它们主要作为工矿企业生产现场的配电装置。

2、配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.13、配电柜型号意思第一位：G－交流低压配电柜，P-开启式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。

具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。

1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。

3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。

三相水平母线采用铜母线，机械强度高、散热性好。

1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。

2、标明进/出线电缆规格。

3、开关柜内主要电气元件的型号，规格及数量。

4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。

详见母线桥或母线槽的订货须知。

5、开关柜使用在特殊环境条件时，应在订货时详细说明。

6、其它具体要求GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。

具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。

1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。

低压抽屉柜介绍(一)选择开关柜抽屉高度是根据开关柜具体型号搞清各种抽屉规格的最大容量，首先是抽屉容量必需大于或等于回路容量。

根据断路器的外形尺寸及回路中的其它元件外形尺寸，参照抽屉的有限安装空间能否在抽屉内布置开。

接线方式一般分板前、板后、插入式、抽出式，抽屉内只根据电流大小、断路器在抽屉内的安装位置选择板前或板后方式，如抽屉内空间充足，能够满足一次电缆的走线则选择板前接线，如断路器体积在抽屉内占用较大，一次电缆板前无法接线时才选用板后接线。

插入式和抽出式一般用于断路器固定安装（直接固定在柜内，无抽屉），它的作用我个人理解也相当于一个抽屉，当断路器损坏维修时能将断路器本体抽离带电导体方便检修，多用于固定分隔型柜体。

MNS，200MM模的：63A以下用1/4单元的，我现在只知道ABB的S1-80，常熟的CM1-63，施耐德的NS-80~100等都可以；100A以下用1/2单元的，250A以下用1单元的，大于250A用2单元，630A的塑壳用3单元或采用框架断路器固定安装 .GCK，200MM模的：100A以下用1/2单元的，250A以下用1单元的，大于250A用2单元，630A的塑壳用3单元或采用框架断路器固定安装 .GCS，160模的：63A以下用1/2单元，160A以下用1单元，250A用1.5单元，400A用2单元。

630A的塑壳用3单元或采用框架断路器固定安装。

（二）结构形式GCS柜：主构架柜体主构架采用8MF型钢及专用联结件组装而成，主架安装模数孔E=20mm 和100mm直径9.2mm的安装孔.母线采用背后平置式，水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力 .电缆室上下均有出线通道,电缆隔室的设计使电缆上下进出均十分方便。

面板具有分、合、试验、抽出位置的明显标志。

装置的个功能室相互隔离，其隔室分为功能单元室、母线室、电缆室。

各室的作用相互独立。

功能单元8E/2 1/2单元8E=160MM 1单元12E=240MM 3/2单元16E=320MM 2单元24E=480MM 3单元抽屉层高160mm，分1/2单元、1单元、1.5单元、2单元、3单元五个系列;PC柜最多可做3框架断路器，MCC柜最多可装22个抽屉回路。

抽屉式的低压柜原理
抽屉式的低压柜是一种电力配电设备，它基于以下原理工作：
1. 低压电源输入：通过主电源将电能输入低压柜的总开关，该总开关可以将电源连接或断开。

2. 分流电路：低压柜内设有多个抽屉式断路器或开关，它们通过导线与主电源相连。

这些抽屉式断路器或开关可以单独控制不同的电路或设备。

用户可以根据需要插入或拔出这些抽屉式断路器或开关，并在操作的过程中，通过控制抽屉式断路器或开关的合闸或开闸状态来控制电路的通断。

3. 过载和短路保护：每个抽屉式断路器或开关都有自己的过载和短路保护功能。

当电路中出现过载或短路时，抽屉式断路器或开关会自动断开电路，以保护设备和电路免受损害。

4. 电能计量：低压柜中还可以安装电能计量仪表，用于记录电力的使用情况，包括电流、电压和功率等参数，以便使用者对电力消耗进行监控和管理。

总之，抽屉式的低压柜通过主电源输入电能，通过分流电路将电能分配给不同的抽屉式断路器或开关，通过它们的控制来控制电路的通断；同时，它还具有过载和短路保护功能以及电能计量功能，以确保电力系统的安全稳定运行。

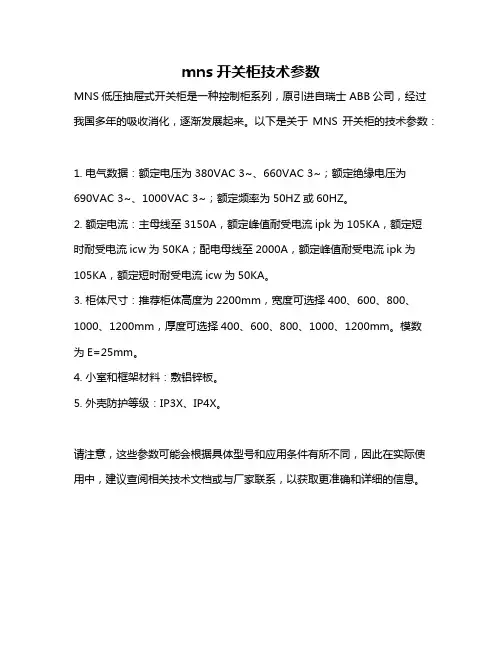

mns开关柜技术参数
MNS低压抽屉式开关柜是一种控制柜系列，原引进自瑞士ABB公司，经过我国多年的吸收消化，逐渐发展起来。

以下是关于MNS开关柜的技术参数：
1. 电气数据：额定电压为380VAC 3~、660VAC 3~；额定绝缘电压为
690VAC 3~、1000VAC 3~；额定频率为50HZ或60HZ。

2. 额定电流：主母线至3150A，额定峰值耐受电流ipk为105KA，额定短
时耐受电流icw为50KA；配电母线至2000A，额定峰值耐受电流ipk为105KA，额定短时耐受电流icw为50KA。

3. 柜体尺寸：推荐柜体高度为2200mm，宽度可选择400、600、800、1000、1200mm，厚度可选择400、600、800、1000、1200mm。

模数
为E=25mm。

4. 小室和框架材料：敷铝锌板。

5. 外壳防护等级：IP3X、IP4X。

请注意，这些参数可能会根据具体型号和应用条件有所不同，因此在实际使用中，建议查阅相关技术文档或与厂家联系，以获取更准确和详细的信息。

GCS型低压抽屉式开关柜一、概述GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。

该装置于一九九六年七月在上海通过了两部联合主持的鉴定。

受到生产制造单位和电力使用部门的重视和肯定。

电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。

目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

二、使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。

三、型号含义四、性能指标装置的设计符合下列标准BG7251 低压成套开关设备IEC439-1 低压成套开关设备和控制设备ZBK36001 低压抽出式成套开关设备五、主要技术参数六、产品特点1. 提高转接件的热容量，较大幅度的降低由于装接件的温升给接插件、电缆头、间隔板带来的附加温升。

2. 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

3. 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。

4. MCC柜单柜的回路数量最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。

5. 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。

零序电流互感器装置在电缆隔室内，使安装维修方便。

6. 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
