低压开关柜技术规范

唐山三友化工股份有限公司热电分公司南厂厂用电气系统优化项目低压开关柜采购技术规范1.总的要求1.1本规范提出了唐山三友热电有限公司南厂厂用电气系统优化项目电气系统中厂用配电室低压交流配电柜本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货方应按有关标准提供符合国标、行标和本规范书的优质产品。

1.3本规范所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行。

1.4本技术规范中涉及有关商务方面的内容，如与《商务部分》有矛盾时，以《商务部分》为准。

投标方如对本技术规范有异议，偏差（无论多少）都必须清楚地表示在投标文件差异表中。

如果投标方没有以书面对本招标文件的条文提出异议，那么招标方将认为投标方提出的产品完全符合本招标文件的要求。

1.5 供货范围及数量：GGD3型交流低压配电柜（含母线、电器元件、母线桥等）。

总计18台（详细配置附图）2.设备标准规范及技术要求2.1技术要求IEC60439-1：1992低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB7251.1—1997低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备JB/T5877—2002低压固定封闭式成套开关设备2.2 型号、数量及位置次主接线图进行设计、核算配电柜。

提供低压配电系统图，备用回路数量及容量按设计院提供图纸配置，低压电气元器件按本技术附件要求选型。

其技术参数以图纸中标明数据为准。

2.3 电气参数：a、主回路额定电压：AC400/230Vb、辅助回路额定电压：AC220Vc、额定电流：见设计图纸d、母线额定短时耐受电流： 80KA/1Se、母线额定峰值耐受电流： 176KA/0.1Sf、工频试验电压：主电路：2500V 辅助电路：1760Vg、防护等级：IP402.3.1设备的运行环境户外/户内：户内最高环境温度：+41℃最低环境温度：-20℃海拔高度：≤1000m环境湿度：月平均相对湿度≤90%，日平均相对湿度不≤95%地震烈度：7度2.4技术要求2.4.1柜体全部为GGD3型柜体，采用标准尺寸：宽1000mm，厚800mm，高2200mm。

低压配电柜技术规范1.总则1。

1本规范书提出最低限度的技术要求，未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。

1。

2本规范书所使用的标准，如与需方报执行的标准发生矛盾时按较高标准执行。

2.设备规范2.1名称：高级型低压固定式开关柜2。

2型号:GGD型2。

3电气参数2。

3.1绝缘水平和额定工作电压a.主电路绝缘水平：工频2500V(1分钟）;b.主电路额定工作电压:交流400V；660V；c.频率:50HZ。

2。

3.2辅助电路额定工作电压a.交流：400V、230V;2。

3。

3额定电流a．母线额定电流:2500A（MAX）;b．支母线额定电流：1400A。

2。

3。

4额定短时耐受电流a.主母线结构在规定的试验条件下，1S内所能承受的电流值为100KA(有效值)。

b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA（有效值）.c.保护接地导体在规定的试验条件下，1S内所能承受的电流值为30KA(有效值）.2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下，所能承受的短路电流峰值140KA.2。

3.6作为保护元件(如断路器熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA（有效值)。

3。

技术标准3。

1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3—2006 注：低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求（idt IEC439—3：2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681—1981《人—机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025—2003《外壳防护等级(IP代码）》 GB4208—1983质量体系符合GB/TI9901—94，ISO9001—94标准.符合IEC—439—1（1985）标准,UTE63—410标准。

0.4kV低压GCK开关柜技术规范书1.技术标准GCK型低压抽出式开关柜是由我公司从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。

1.1GCK型低压抽出式开关柜（以下简称装置）设计依据下列标准。

1.1.1 GB7251－1997 低压成套开关设备和控制设备1.1.2 GB9466－1988 低压成套开关设备基本试验方法1.1.3 GB4942.2－1993 低压电器外壳防护等级1.1.4 GB3047.1－1995 高度进制为20mm面板、架和框的基本尺寸系列1.1.5 GB762－1996 标准电流1.1.6 GB/8582－2000 电工、电子设备机械结构术语1.1.7 GB156－1993 标准电压1.1.8 JB/T9661-1999 低压抽出式成套开关设备2.使用范围和用途装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿、医院建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。

3.技术性能和特点3.1主要技术参数3.1.1额定工作电压3.1.1.1主电路：380V（660V）3.1.1.2辅助电路：交流220V 380V 直流110V 220V3.1.2额定绝缘电压主电路额定绝缘电压为660V3.1.3额定频率：50Hz3.1.4额定电流3.1.4.1水平母线额定工作电流≤2500A3.1.4.2垂直母线额定工作电流800A3.1.5装置内母线额定短时耐受电流为15kA、30kA、50kA（1S）3.1.6装置内母线额定峰值耐受电流36kA、63kA、105kA。

3.2结构特点GCK型低压抽出式开关柜系全组合装置，它由柜体和功能单元组成。

3.2.1柜体该装置的柜体有2200（高）×800（宽）×1000（深）、2200（高）×800（宽）×500（深）和2200（高）×600（宽）×1000（深）三种，前一种JX型进线柜，后二种用于KD型控制柜，无论哪种柜体，其骨架均采用薄壁型钢管借助特制的联结件用紧固件组合而成，具有重量轻、强度高的特点。

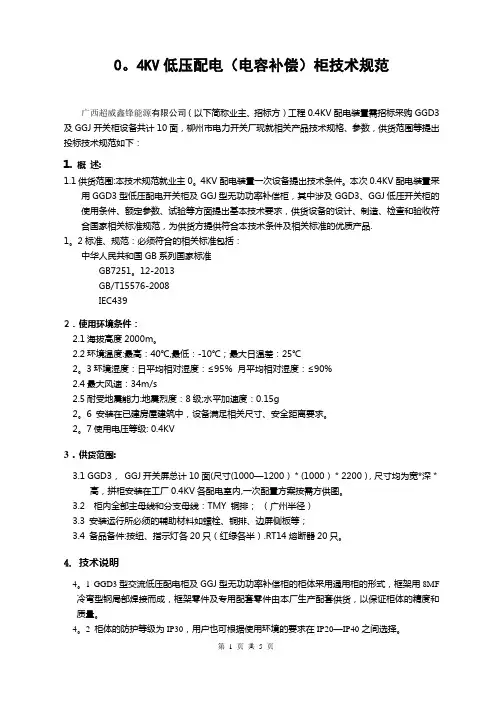

0。

4KV低压配电（电容补偿）柜技术规范广西超威鑫锋能源有限公司（以下简称业主、招标方）工程0.4KV配电装置需招标采购GGD3及GGJ开关柜设备共计10面，柳州市电力开关厂现就相关产品技术规格、参数，供货范围等提出投标技术规范如下：1.概述:1.1供货范围:本技术规范就业主0。

4KV配电装置一次设备提出技术条件。

本次0.4KV配电装置采用GGD3型低压配电开关柜及GGJ型无功功率补偿柜，其中涉及GGD3、GGJ低压开关柜的使用条件、额定参数、试验等方面提出基本技术要求，供货设备的设计、制造、检查和验收符合国家相关标准规范，为供货方提供符合本技术条件及相关标准的优质产品.1。

2标准、规范：必须符合的相关标准包括：中华人民共和国GB系列国家标准GB7251。

12-2013GB/T15576-2008IEC4392．使用环境条件：2.1海拔高度2000m。

2.2环境温度:最高：40℃,最低：-10℃；最大日温差：25℃2。

3环境湿度：日平均相对湿度：≤95％月平均相对湿度：≤90%2.4最大风速：34m/s2.5耐受地震能力:地震烈度：8级;水平加速度：0.15g2。

6 安装在已建房屋建筑中，设备满足相关尺寸、安全距离要求。

2。

7使用电压等级: 0.4KV3．供货范围:3.1 GGD3，GGJ开关屏总计10面(尺寸(1000—1200）＊(1000）＊2200），尺寸均为宽*深＊高，拼柜安装在工厂0.4KV各配电室内,一次配置方案按需方供图。

3.2 柜内全部主母线和分支母线：TMY 铜排；（广州半径）3.3 安装运行所必须的辅助材料如螺栓、铜排、边屏侧板等；3.4 备品备件:按纽、指示灯各20只（红绿各半）.RT14熔断器20只。

4. 技术说明4。

1 GGD3型交流低压配电柜及GGJ型无功功率补偿柜的柜体采用通用柜的形式，框架用8MF 冷弯型钢局部焊接而成，框架零件及专用配套零件由本厂生产配套供货，以保证柜体的精度和质量。

12kV金属铠装移开式开关柜、低压配电柜技术标准书2021年5月5日12kV金属铠装移开式开关柜1 标准性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本适用于本文件。

GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 1207 电磁式电压互感器GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB/T 5585 电工用铜、铝及其合金母线GB 6450 干式电力变压器GB 11032 交流无间隙金属氧化物避雷器GB/T 12022 工业六氟化硫GB 15166.2 高压交流熔断器第2局部：限流熔断器GB 50150 电气装置安装工程电气设备交接试验标准GB/T 4109 交流电压高于1000V的绝缘套管SD 318 高压开关柜闭锁装置技术条件DL/T 402 高压交流断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 486 高压交流隔离开关和接地开关DL/T 593 高压开关设备和控制设备标准的共用技术要求JB/T 10305 3.6kV～40.5kV高压设备用户内有机材料支柱绝缘子技术条件IEC 62271-100 高压交流断路器2 性能要求2.1 整体要求2.1.1产品设计应能使设备平安地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和〔或〕扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。

2.1.2 产品的设计应能在允许的根底误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求。

2.1.3 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。

12kV金属铠装移开式开关柜、低压配电柜技术规范书2019年5月5日12kV金属铠装移开式开关柜1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 1207 电磁式电压互感器GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB/T 5585 电工用铜、铝及其合金母线GB 6450 干式电力变压器GB 11032 交流无间隙金属氧化物避雷器GB/T 12022 工业六氟化硫GB 15166.2 高压交流熔断器第2部分：限流熔断器GB 50150 电气装置安装工程电气设备交接试验标准GB/T 4109 交流电压高于1000V的绝缘套管SD 318 高压开关柜闭锁装置技术条件DL/T 402 高压交流断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 486 高压交流隔离开关和接地开关DL/T 593 高压开关设备和控制设备标准的共用技术要求JB/T 10305 3.6kV～40.5kV高压设备用户内有机材料支柱绝缘子技术条件IEC 62271-100 高压交流断路器2 性能要求2.1 整体要求2.1.1产品设计应能使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和（或）扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。

2.1.2 产品的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求。

2.1.3 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。

GGD低压配电柜技术规范关键字:GGD配电柜，GGD技术规范本文主要介绍GGD低压配电开关柜的技术规范相关内容。

一、用途GGD型低压固定式成套开关柜适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压为400V，额定工作电流至3200A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求。

二、使用条件(1)周围空气温度上限＋40°C，而且在24h内其平均温度不得超过＋35°C。

周围空气温度的下限为-5°C；(2)海拔高度不超过2000m；(3)空气清洁，相对湿度在最高温度为＋40°C时不超过50%。

在较低温度时允许有较高的相对湿度，例如：+20°C时相对湿度为90％。

应考虑到由于温度的变化，有可能会偶然地产生适度的凝露；(4)污染等级3。

三、结构特点简介(1) 框体采用组合柜的形式，构架用8MF冷弯型钢局部焊接组装而成，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

(2) 柜体上下两端均有不同数量的散热孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

(3) 柜门用转轴式活动铰链与构架相连，安装、拆卸方便。

门的折边处均有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

(4) 柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

(5) 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。

四、主要技术特征见下表:项目数值额定工作电压 400V额定绝缘电压 690V额定冲击耐受电压 8kV安装类别Ⅲ、Ⅳ水平母线额定电流 3200A垂直母线额定电流 1250A水平母线和垂直母线额定短时耐受电流 15、30、50kA水平母线和垂直母线额定峰值耐受电流 30、63、105kA外形尺寸宽mm 600、800、1000、1200 mm深mm 600、800 mmGGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜M：面板操作J：静电电容器①②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统价钱区别不大，主要取决内部元器件的选择。

低压开关柜1.1工作内容与供货范围1.1.1 工作内容工作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出厂试验、交接试验，其中型式试验提供型式试验报告。

)、出厂前组装检查、包装发运、运输、现场开箱检查、提供技术文件及资料、现场安装指导、现场试验及试运行指导、交接验收、技术培训等，并确保上述技术服务的质量。

1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专用工具1.1.3设计联络会1、设计联络会主要目的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺寸；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备工作，研究调试有关准备工作，包括调试方案、调试大纲的讨论及卖方人员派遣和应携带的试验仪器工具等。

1.1.4图纸和文件提交1、图纸和文件提交时间表合同签字后，我方提供给工程师3份、设计院1份全部工厂图纸和安装、试验、运行维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺寸、开孔尺寸、安装尺寸、）基础和荷载图。

（2）接线图及端子图：表示开关柜之间及开关柜与其它设备之间的相互联接。

图中应示出开关柜的所有端子排，包括内部布线与外部所有连接端子。

（3）原理图：表示保护、控制、操作、报警等所有交、直流电路等2.1.5出厂检验设备出厂前，买方将派人进行出厂检验，买方人员的往返车票、食宿等费用均包括在设备报价中。

设备出厂检验安排表1.2 引用标准所有供货的产品的设计、制造、材料、试验、性能等除满足本技术规范外，其它要求不低于国际电工委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现行的最新版本。

当标准之间不一致时，应采用较高的标准。

主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定工作电流：2000A额定绝缘水平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）水平母线（主母线）：50kA垂直母线（支母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺寸：(宽×深×高)：800×600×2200mm1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定工作电压 AC400V(4)极数：3P(5)额定极限短路分断能力80kA(6)额定运行短路分断能力50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电气寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能力 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电气寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变比：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变比：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电力仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、无功功率、功率因数、有功电度、无功电度、电压总谐波含量。

目录1. 总则 (1)2. 标准规范 (1)3. 工作与供货范围及供货设备数量 (2)4. 技术要求 (4)5. 技术文件和图纸 (9)6. 试验和检查 (11)7. 技术服务与设计联络 (13)8. 招标文件附图 (14)1 总则（1）本设备技术规范适用于400V低压开关柜设备，提出了对该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。

动力配电箱的技术要求参照本规范执行。

（2）本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。

（3）如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。

如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

（4）本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。

（5）本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

（6）供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2标准规范（1）合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。

（2）除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。

如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。

（3）本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。

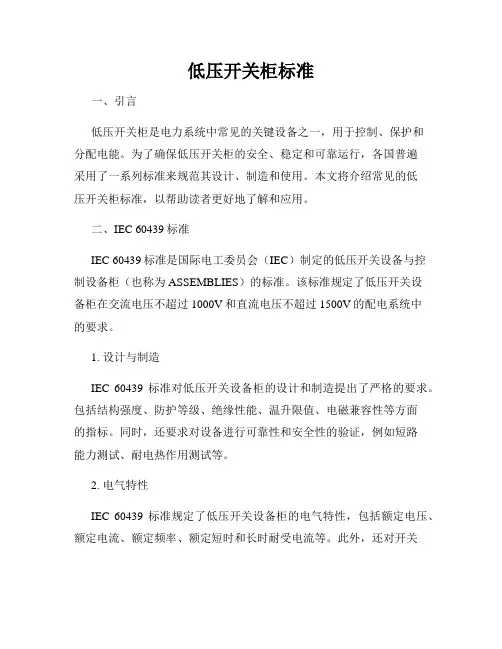

低压开关柜标准一、引言低压开关柜是电力系统中常见的关键设备之一，用于控制、保护和分配电能。

为了确保低压开关柜的安全、稳定和可靠运行，各国普遍采用了一系列标准来规范其设计、制造和使用。

本文将介绍常见的低压开关柜标准，以帮助读者更好地了解和应用。

二、IEC 60439标准IEC 60439标准是国际电工委员会（IEC）制定的低压开关设备与控制设备柜（也称为ASSEMBLIES）的标准。

该标准规定了低压开关设备柜在交流电压不超过1000V和直流电压不超过1500V的配电系统中的要求。

1. 设计与制造IEC 60439标准对低压开关设备柜的设计和制造提出了严格的要求。

包括结构强度、防护等级、绝缘性能、温升限值、电磁兼容性等方面的指标。

同时，还要求对设备进行可靠性和安全性的验证，例如短路能力测试、耐电热作用测试等。

2. 电气特性IEC 60439标准规定了低压开关设备柜的电气特性，包括额定电压、额定电流、额定频率、额定短时和长时耐受电流等。

此外，还对开关设备柜的接线方式、分支路数、过载保护、短路保护等电气元件和功能进行了规范。

3. 使用环境IEC 60439标准对低压开关设备柜的使用环境进行了要求。

例如，室内设备柜的温度、湿度要求、室外设备柜的防护等级等。

此外，还需考虑到特殊环境条件下的需求，如防爆、防腐蚀等。

三、GB 7251.1标准GB 7251.1标准是中国国家标准，适用于额定工频不超过1000V的低压成套开关设备。

该标准对低压开关柜的设计、制造、结构、电气特性、接线方式、防护等级、保护装置和试验方法等进行了详细规定。

1. 设计与制造GB 7251.1标准要求低压成套开关设备的设计和制造应符合相关的规范和技术要求。

包括结构强度、安装方式、绝缘性能、耐热性能等方面的指标。

此外，还要求设备柜的外观美观、接地可靠等。

2. 电气特性GB 7251.1标准规定了低压成套开关设备的电气特性，包括额定电压、额定电流、额定频率等。

国网**供电公司****供配电工程0.4kV低压开关柜技术规范书***供电局设计院*年*月*日目录一、通用部分............................. 错误!未定义书签。

1.总则................................... 错误!未定义书签。

1.1 一般规定......................... 错误!未定义书签。

1.2 供方应提供的资格文件............ 错误!未定义书签。

1.3 适用范围......................... 错误!未定义书签。

1.4 对设计图纸、说明书和试验报告的要求错误!未定义书签。

1.5 标准和规范....................... 错误!未定义书签。

1.6 供方必须提交的技术参数和信息..... 错误!未定义书签。

1.7 安装、调试、性能试验、试运行和验收错误!未定义书签。

2.技术服务............................... 错误!未定义书签。

2.1 概述............................. 错误!未定义书签。

2.2 任务和责任....................... 错误!未定义书签。

2.3 工厂检验和监造................... 错误!未定义书签。

二、专用部分 (2)1.工程概况 (2)2.使用条件 (2)3.货物需求及供应范围一览表 (4)4.结构要求 (4)5.技术参数和性能要求 (14)二、补充部分 (25)二、专用部分1.工程概况1.1工程规模：新装低压抽屉柜10台，本成套厂家负责AA3两台1.2电力系统情况：接地型式：TN-S额定电压：0.38/0.22kV额定绝缘电压：0.66kV额定频率：50Hz水平母线额定电流：3200A额定峰值耐受电流 105（176）KA额定短时耐受电流 50（80KA）1.3各种电气设备回路电压电气设备控制、保护、信号回路电压AC220V；在上述数值的80%～120%范围内，各种电气设备动作准确可靠；断路器的合闸电压在上述数值的85%～110%范围内能关合额定关合电流；在上述数值的75%～110%范围内能在无负荷情况下关合；断路器的并联跳闸电压在上述数值的70%～110%范围内能可靠分闸；所有电子设备和继电器在高次谐波电压畸变率不大于8%的条件下能正常运行。

技术规范书(公用设备用)低压开关柜,AC380V,固定分隔式,母联,65kA。

800×800×22002019年1月目录第1部分：通用技术规范 (3)1范围 (3)2规范性引用文件 (3)3术语和定义 (3)4总则 (3)5技术参数和性能要求 (7)6试验 (14)7技术服务、设计联络、工厂检验和监造 (16)第2部分：专用技术规范 (19)1标准技术参数 (19)2组件材料配置表 (20)3使用环境条件表 (20)4附图 (22)第1部分：通用技术规范1范围本部分规定了低压开关柜招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

答：满足要求本部分适用于低压开关柜招标。

答：满足要求2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

答：满足要求GB 7251 低压成套开关设备和控制设备答：满足要求GB 14048 低压开关设备和控制设备答：满足要求GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则答：满足要求GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求答：满足要求GB 50150 电气装置安装工程电气设备交接试验标准答：满足要求GB 4208 外壳防护等级（IP代码）答：满足要求GB/T 16935.1 低压系统内设备的绝缘配合答：满足要求GB/T2681 电工成套装置中的导线颜色答：满足要求GB5585.2 电工用铜、铝及其母线第二部分：铜母线答：满足要求JB5877 低压固定封闭式成套开关设备答：满足要求IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则答：满足要求3术语和定义下列术语和定义适用于本文件。

答：满足要求3.1招标人bidder提出招标项目，进行招标的法人或其他组织。

低压开关柜技术规范书1.产品概述GCS型低压抽出式开关柜(以下简称装置)是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），目前在全国范围内已得到广泛肯定和选用。

2.适用范围2.1装置适用于高层建筑、发电厂、变电所、石油化工部门、厂矿企业等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

2.2在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

2.3装置是根据电力部主管上级、广大用户和设计部门的要求为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。

3.环境条件3.1周围空气温度不高于＋45℃，不低于－5℃（低于此温度，加装加热器），24小时内平均温度不得高于＋35℃，超过时，需根据实际情况降容运行。

3.2户内使用，使用地点的海拨高度最高为2000m。

3.3周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4装置安装时与垂直面的倾斜度最大为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。

3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所，地震烈度小于8级。

3.6水平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验方法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-91 电气装置安装工程电气设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和非绝缘导体的色标IEC73 指标灯和按钮的色标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、自动控制元件5.基本电气参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4水平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9工频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电气性能6.1主电路方案6.1.1装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。

低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求 供货方需提供符合本技术书及有关国标、行业标准的优质产品。

1 、 技术指标1.1 指标文件GB1497《低压电器基本标准》 GB7251《低压成套开关设备和控制设备》 JB1284《低压断路器》 JB4012《低压开关隔离器、开关、隔离开关及熔断器组合电器》 JB2455《低压接触器》 BJ4013.1《控制电路电器和开关元件一般要求》 JB4011.1《低压熔断器一般要求》 GB4720《指标灯和按钮的颜色》 GB4942-2《低压电气外壳防护等级》 GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》《电子测量仪器可靠性试验》 《电子测量仪器振动试验》 《电子测量仪器冲击试验》 《电子测量仪器运输试验》 《静态继电保护及安全自动装置通用技术条件》 《电力传动控制装置的产品包装与运输规程》1.2 本设备技术规范书未尽事宜，由需供双方协商确定。

1.3 供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书， 必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的 运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效 的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件2.1 周围空气温度：最高温度： 50℃ (24小时内平均值W40℃)最热月平均温度：35℃最低温度:-10℃ 最大日温差: 25KGB 11463－89GB/T 6587.4－86GB/T 6587.5－86GB 6587.6－86DL/T 478－2001 JB/T 3085－19992.2海拔高度：W1000m2.3最大风速: 35m/s2.4环境湿度：日平均相对湿度不大于95% 日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5地震烈度：8度2.6污秽等级：II级2.7安装场所：根据需要安装在户内3. 技术条件3.1低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。

低压柜（GCS）生产制造规范1.防护等级IP40 ；其他（依据具体项目的技术要求来选择）。

2.柜体型材标准柜型：8MF型材；非标：C型材或其他（依据具体项目的技术要求来选择）。

3.柜型GCS低压柜可分为标准型、经济型和固定分割三种类型；抽屉的模数（M）高为160mm,依次可分为1/2M,1M、1.5M、2M和3M；其中1/2M单元最大回路电流为63A，1M单元最大回路电流为250A，1.5M单元最大回路电流为400A，2M、3M单元最大回路电流为630A；单面GCS柜最大允许有11个1M单元，22个1/2M单元，所有回路总电流之和除备用回路外再乘以分散系数（GB7251详述）不能大于1160A（标准型GCS低压柜功能板内封闭垂直母线电流为1160A）；1/2M单元抽屉内要配置相应规格接触器、热继电器（独立安装）安装板，如1/2M单元回路电流比较小（小于等于15A）回路中有电流互感器，需考虑电流互感器的穿线窗口是否能满足穿多匝一次线的要求（建议配端子接线式的电流互感器），1M、1.5M、2M单元抽屉内配置独立接触器安装板，3M单元抽屉内在塑壳断路器上方水平方向需配置一块完整的接触器、热继电器安装板。

4.柜体外形尺寸（宽*深*高）：GCS低压柜体规格如下所述为：宽（600）*深（800、1000）*高（2200），宽（800）*深（600、800、1000）*高（2200），宽（1000）*深（600、800、1000）*高（2200），具体规格依据具体项目一次图中所示柜体尺寸为依据选择。

5.柜内材质框架:敷铝锌板，普通钢板喷涂；隔板及其他（依据具体项目的技术要求来选择）。

6.框架、门板颜色喷涂颜色：依据具体项目的技术要求来选择。

7.柜体眉头前后双眉头或前（单）眉头配置依实际情况定，眉头印制内容、字体大小、印刷方式、颜色见柜体排列示意图所示和眉头制作规范。

8.出厂铭牌位置右后门合适位置或前母线室小门合适位置（靠墙安装）依实际情况定；开孔尺寸（见图一）。

变电所低压开关柜技术要求一、技术规范及要求1、设备厂家必须按照相关国家法律、法规及行业规范、规定、标准等进行设备和材料的制造或加工。

2、所选用的设备、材料要求符合相关国家法律、法规及行业规范、规定、标准等。

二、供货内容及数量1、GGD2型低压开关柜5台（进线柜2台、联络柜1台、出线柜2台）2、UPS不间断电源（山特）6KV A三、设备主要技术参数1、GGD配电柜额定电压：380V额定频率：50HZ额定工作电流：400A额定短路开断电流：30KA（1s）额定峰值耐受电流：63KA（0.1s）2、UPS不间断电源额定功率：6KV A输入电压范围：176-276V输入频率范围：47-55Hz输出电压范围：213-226V输出频率范围：50±0.5%Hz四、相关技术要求1、产品必须执行下列标准：GB7251.1-2005 《低压成套开关设备和控制设备》第1部分：型式试验和部分型式试验成套设备；GB7251.3-2006 《低压成套开关设备和控制设备》第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；GB3.047.1-1995 《高度进制为20mm的面板、架和框的基本尺寸系列》；IEC439 《低压成套开关设备和控制设备》；GB4208-1993 《防护等级》。

2、防护等级不低于IP40。

3、进线柜配有上、下隔离开关各一个，断路器一台。

要求柜内断路器要求使用MT06N13PD/O 5.0E（欠压延时5S可调）型智能真空断路器，断路器具有微机远控和信号上传功能；能够数显电压和电流等参数、预留一开一闭开关状态指示触点；刀开关选用HD13BX-400/31型刀开关。

进线方式应采用柜底电缆进线。

电流互感器要求使用LMZ1-0.66 400/5型电流互感器。

4、母联柜配有隔离开关两个，断路器一台。

要求柜内断路器选用MT06N13PD/O 5.0E型智能真空断路器，断路器具有微机远控和信号上传功能、预留两开两闭开关状态指示触点；能够数显电压和电流等参数；刀开关选用HD13BX -400/31型刀开关。
