GCK型低压抽屉式开关柜.GGD型交流低压配电柜

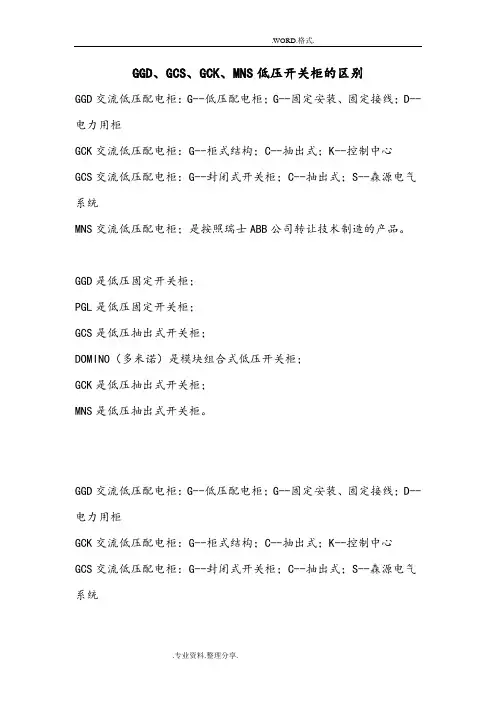

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

G G D交流低压配电柜电器元件固定安装、固定接线电力用柜G C K柜式结构抽出式控制中心G C S封闭式开关柜抽出式森源电气系统M N S标准模件式低压开关配电装置GGD GCK GCS MNS是国内很老的柜型，当时使用的型现在生产的大多吸收了GCS柜的优点。

它与GC 线是置于柜顶的。

GCK的区别是：水平母线线没有阻燃型塑料功能板，电缆出线可以是后出线，但抽屉推进机构和GCS、MNS不同，比较单元1模数是90年代中期由森源公司参照ABB 式开关柜，主要结构与MNS类似，主母线后置使用了国内常用的20mm模数(MNS为25mm)；抽便、灵活。

GCS最小抽屉单元1/2模数它是固定式的，而GCK,GCS,MNS都都是独立的，各回路间不会相互影响。

MNS柜可以双面操作，最多单柜可为22只。

MNS柜体所使用的材料为敷铝锌板，锌）。

MNS和GCS的水平母线都是后出线与前左的抽屉隔板隔开，他们的垂直母线是组装在阻燃型塑是GCS最小只能有1/2抽屉，MNS有1/4抽屉，M 只有开关本身有。

MNS(进口ABB技术)最小抽屉GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率50（60）Hz、额定工作电压为380V（400）、（600），额定电流4000A以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

ggd,gcs,gck,mns低压开关柜的区别ggd,gcs,gck,mns低压开关柜的区别gcs，也就是我们常说的三相交流金属封闭开关设备，它包括断路器、负荷开关、隔离开关和接地开关。

这种设备是一种集控制和多种保护功能于一体的新型成套装置，它既有手动的，又有机械的闭锁装置，可靠性高，因此被广泛应用于各种电气系统中。

gcs采用一个额定工作电压为400v，额定工作电流至1250a的电力变压器作为电能的传递媒介。

通过接触器操动机构和其他必要辅助设备来控制变压器和线路实现短路、过载、失压、欠压保护。

gcs具有选择性保护功能。

它与主接线回路连接，具有快速切断故障电路的能力，还能够隔离带电部分。

gcs与断路器组合，就成了开关柜的基本形式。

ggd型也就是我们平常见到的单母线分段或双母线分段的低压开关柜，是用于发电厂、变电站及工矿企业配电装置中的重要设备。

它的作用是分段接通和分段关合线路中的负荷电流，也可用来控制不频繁起动的电动机。

ggd型低压开关柜结构紧凑、功能完善、使用灵活方便。

mns低压开关柜是用于电力系统发电、输配电、供电和用电等场所的电能转换、分配与控制的重要电气设备，用来对电力系统进行监视、控制、测量、保护及调节。

在电力系统中，将三相交流电能转换为频率、电压均为额定值的交流电能，以供电网和用户使用，并对系统实施保护、监测及控制的电气设备称之为开关设备。

开关柜一般由控制和保护二大部分组成。

主要设备有断路器、接触器、隔离开关、电流互感器、电压互感器、避雷器、电容器、母线及绝缘子等。

主要功能是对各种电器设备进行保护、监测和控制。

其次，从产品的外观上看，低压开关柜与高压开关柜有很大的差别：首先是柜体的尺寸比较大，一般是300～400mm左右；其次柜门不像高压开关柜那样四周都有门，而是只有顶部有一道门，侧面两道门需要另外加装。

当然也有特殊情况，像电缆室里面，也需要有一道门，因为内部是放电缆的，如果没有门会影响散热。

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜 MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式 1/2抽屉选用灵伙性 1/2抽屉星三角接二次最大安装回路数垂直排大抽屉 1/2抽屉GCK 差－－无可以左右－－－－－－ 16 三相GCS 良好良好不明显可以旋转不可以局限不可以 20 三相MNS 良好良好不明显可以联锁不可以局限可以 20 三相四线产品型号抽屉结构抽屉回路数 MCC 操作位置大抽屉 1/2抽屉大抽屉 1/2抽屉进线柜电容柜大抽屉 1/2抽屉GCK 金属材料－－ 9 －－ 4200 4300 9500 －－－－GCS 金属材料工程塑料 11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料 9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

1 主构架采用8MF开口型钢，结构为部分焊接式和全组装式，主构架上均有安装模数孔E=20mm,功能单元室、母线室和电缆室相对独立，电缆上下进出方便，防护等级IP30、IP40；2 水平主母线采用柜后平置式排列，母线抗电动力强，抗短路强度能力高；3 抽屉基本模数为160mm，抽屉单元机械联锁可靠，具有良好的互换性；4 MCC柜单元有齐全的二次插接件，满足计算机接口及自控回路对接点的需要。

开关柜主要电气参数主电路额定电压（V） 交流380（400）、（660）辅助电路额定电压（V） 交流220、380（400）；直流110、220额定频率（Hz） 50（60）额定绝缘电压（V） 660（1000）额定电流（A） 水平母线 ≤4000 垂直母线（MCC） 1000母线额定短时耐受电流（kA/1S） 50（80） 母线额定峰值耐受电流（kA/0.1S） 105（176）工频试验电压（V/1min） 主电路 2500 辅助电路 1760母线 三相四线制 A、B、C、PEN 三相五线制 A、B、C、PE、N防护等级 IP30、IP401框架采用异型钢材，利用三维角板定位，螺栓连接无焊接结构，从而避免了焊接变形和应力，提高了安装精度；也可采用8MF型材；2 框架及零部件安装孔按模数E=20mm变化，组装灵活；3 内部结构件镀彩锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂；4 抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁的方法锁定在合闸或分闸位置。

功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作、试验和分离三个位置。

开关柜主要电气参数主电路额定电压（V） 交流380（400）、（660）辅助电路额定电压（V） 交流220、380（400）；直流110、220额定频率（Hz） 50（60）额定绝缘电压（V） 660（1000）控制电动机最大容量 kW 155额定电流（A） 水平母线 ≤3150垂直母线（MCC） 600、800、1000 主电路触头插接件 200、400辅助电路触头插接件16母线额定短时耐受电流（kA/1S） 30、50 母线额定峰值耐受电流（kA/0.1S） 63、105工频试验电压（V/1min） 主电路 2500 辅助电路 1760母线 三相四线制 A、B、C、PEN 三相五线制 A、B、C、PE、N防护等级 IP30MNS-Ⅱ型低压抽出式开关柜产品特点1 设计紧凑：以较小的空间能容纳较多的功能单元；2 结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求；3 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

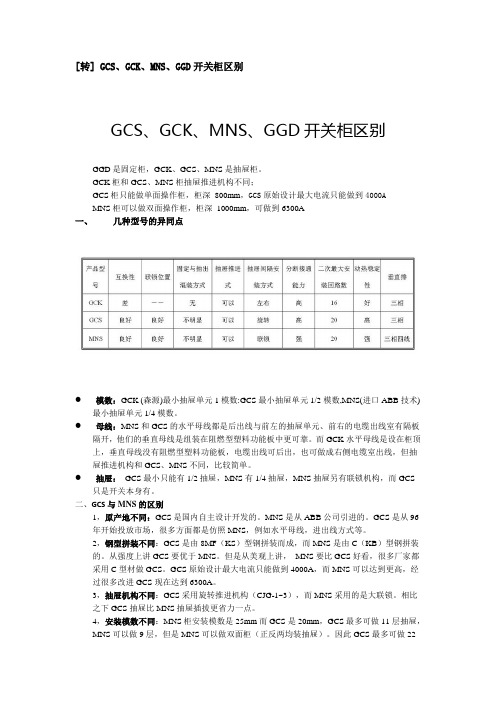

[转] GCS、GCK、MNS、GGD开关柜区别GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，GCS原始设计最大电流只能做到4000AMNS柜可以做双面操作柜，柜深1000mm，可做到6300A一、几种型号的异同点●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

●抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

二、GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

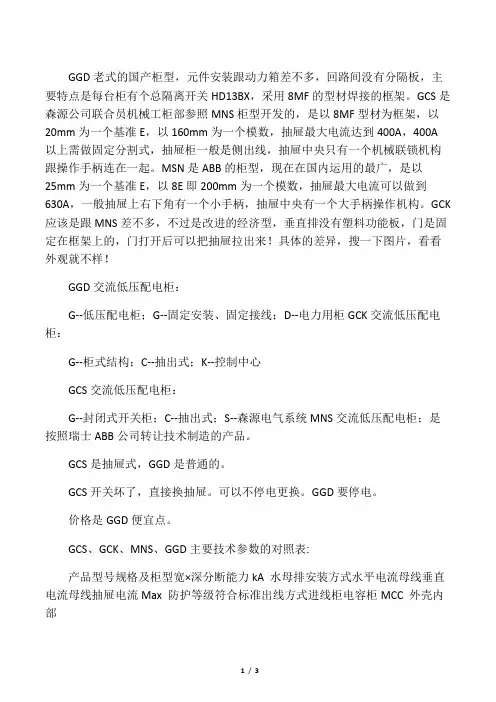

GGD老式的国产柜型，元件安装跟动力箱差不多，回路间没有分隔板，主要特点是每台柜有个总隔离开关HD13BX，采用8MF的型材焊接的框架。

GCS是森源公司联合员机械工柜部参照MNS柜型开发的，是以8MF型材为框架，以20mm为一个基准E，以160mm为一个模数，抽屉最大电流达到400A，400A 以上需做固定分割式，抽屉柜一般是侧出线，抽屉中央只有一个机械联锁机构跟操作手柄连在一起。

MSN是ABB的柜型，现在在国内运用的最广，是以25mm为一个基准E，以8E即200mm为一个模数，抽屉最大电流可以做到630A，一般抽屉上右下角有一个小手柄，抽屉中央有一个大手柄操作机构。

GCK 应该是跟MNS差不多，不过是改进的经济型，垂直排没有塑料功能板，门是固定在框架上的，门打开后可以把抽屉拉出来！具体的差异，搜一下图片，看看外观就不样！GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50顶部串联式3150 1000 400－－IP30 ZBK36001-89背后GCS 800×800 800×800 1000×800 50背面安装4000 1000 400 40 IP40IP20IEC439 GB7251.1旁出MNS 800×1000 800×1000 1000×1000 50背面安装4000 1000 400 60 IP40IP20 IEC439 GB7251.1旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式抽屉选用灵伙性抽屉星三角接二次最大安装回路数垂直排大抽屉GCK 差－－无可以左右－－－－－－16三相GCS良好不明显可以旋转不可以局限不可以20三相MNS良好不明显可以联锁不可以局限可以20三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉抽屉进线柜电容柜大抽屉GCK 金属材料－－9－－4200 4300 9500－－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400偏下在3C强制性认证试验样柜的要求:GCK 最小抽屉单元一模数:GCS最小抽屉单元模数,MNS(进口ABB技术)最小抽屉单元模数,。

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×××100050顶部串联式400－－IP30 ZBK36001-89背后GCS 800×800 800×800 1000×800 50背面安装4000 1000 400 40IP40 IP20 IEC439 GB7251.1旁出MNS 800×1000 800×1000 1000×1000 50背面安装4000 1000 40060 IP40 IP20 IEC439 GB7251.1旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式抽屉选用灵伙性抽屉星三角接二次最大安装回路数垂直排大抽屉GCK 差－－无可以左右－－－－－－16三相GCS 良好不明显可以旋转不可以局限不可以20三相MNS 良好不明显可以联锁不可以局限可以20三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉抽屉进线柜电容柜大抽屉GCK 金属材料－－9－－4200 4300 9500－－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元模数,MNS(进口ABB技术)最小抽屉单元模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，GCS原始设计最大电流只能做到4000AMNS柜可以做双面操作柜，柜深1000mm，可做到6300A一、几种型号的异同点●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

●抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

二、GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。

一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。

二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。

模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。

抽屉：GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只是开关本身有。

三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。

如果客户提供的地点太少，做不了固定式的要改为做抽出式。

GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜 MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式 1/2抽屉选用灵伙性 1/2抽屉星三角接二次最大安装回路数垂直排大抽屉 1/2抽屉GCK 差－－无可以左右－－－－－－ 16 三相GCS 良好良好不明显可以旋转不可以局限不可以 20 三相MNS 良好良好不明显可以联锁不可以局限可以 20 三相四线产品型号抽屉结构抽屉回路数 MCC 操作位置大抽屉 1/2抽屉大抽屉 1/2抽屉进线柜电容柜大抽屉 1/2抽屉GCK 金属材料－－ 9 －－ 4200 4300 9500 －－－－GCS 金属材料工程塑料 11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料 9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GCS、GCK、MNS、GGD低压开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

到今天，MNS和GCS做经济型的，水平母线也都是设在柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。

抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS 要优于MNS 。

但是从美观上讲， MNS 要比GCS 好看，很多厂家都采用C 型材做GCS 。

GCS 原始设计最大电流只能做到4000A ，而MNS 可以达到更高，经过很多改进GCS 现在达到6300A 。

3，抽屉机构不同：GCS 采用旋转推进机构（CJG-1~3），而MNS 采用的是大联锁。

相比之下GCS 抽屉比MNS 抽屉插拔更省力一点。

4，安装模数不同：MNS 柜安装模数是250mm 而GCS 是200mm ，GCS 最多可做11层抽屉，MNS 可以做9层，但是MNS 可以做双面柜（正反两均装抽屉）。

GGD/GCK/GCS/MNS/MCS区别低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

GCK型低压抽屉式开关柜一、概述GCK1 GCL1 GCJ1系列，适用于交流50Hz，额定工作电压380V的低压配电系列中作为受电馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）只功能，并可设计成固定柜和抽屉柜混合型系统，满足不同的供配电需要。

二、使用条件1.海拔高度不超过200m。

2.没有火灾，爆炸危险，严重粉尘，剧烈震动，雨水侵洗的户内。

3.周围空气温度不高于+40℃，且24小时内平均温度不超过+35℃，不低于-30℃。

4.空气清洁，且相对湿度在最高温度+40℃时不超过50%。

在较低温度时允许有较高的相对湿度，如+20℃时为90%。

5.若上述使用条件不能满足，因由用户和制造商协商解决。

三、型号含义四、主要技术参数五、产品特点1. 本产品符合IEC439国际标准，美国电气制造商协会NEMA标准及ZBK36001-89国家专业标准。

2. 在PC方案中，具有3150A以下受电、母联、馈电等功能，选用国产CW1，HSW1、AH 型等断路器或进出口ABB公司，schneider公司等智能型断路器，作为主开关，操作方便，安全可靠。

3. 在MCC方案中，具有630A以下馈电、照明、电动机、功率补偿等功能，选用国产DZ20，Q、CM1、HSM1、系列产品及进出口ABB公司，schneider公司塑壳开关作为主开关。

4. 受电主开关具有短路瞬时，短延时及过载保护，客户可以根据系统配合需要，选择保护型，且具有自投，无自投和切换控制供客户选用。

5. 水平母线具有单母线分段和不分段两种，采用单母线分段时，母线开关具有自投，无自投和切换控制。

6. 电动机控制回路具有短路瞬时，过载、欠压、释压及断相保护、交流接触器可以采用无声运行，具有节能作用，客户可以根据工程的需要选用我厂的标准整流系统或自行设计环行供电整流系统。

7. 超过本样本所列电动机控制容量，可用固定式安装。

8. 我厂可以根据用户的需要，生产非表产品。

低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜380V，1000——3150A。

【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。

其它还有一些，多是厂家命名或老型号，近些年见不到了。

以上常见柜型，在技术参数都满足的情况下可以互换，GGD由于是固定连接，不适用于供电可靠性高的场合KYN28A-12是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。

额定电压3.6kV~12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。

K-代表金属铠装，Y--代表移开式，N--代表户内，28A为行业归口单位颁发的型号序列号，后面的12代表额定工作电压为12kV。

国内不同技术来源的同类产品型号还有：KYN28、KYN96、KYN44等都是中置式开关柜。

此类产品在市场上很多，几乎每家做中压开关柜的厂家都生产这种开关柜，全国有几千家，价格差距都不大。

在西北地区比较常见的厂家有：天水长城开关厂、西电三菱、西安高压开关厂、陕西宝光等，但论质量，还是厦门地区的厂家质量比较有把握。
