苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。
苏一光全站仪使用方法
苏一光全站仪是一种用于测量地面点的仪器，通常用于土建工程、测绘和地质勘探等领域。
以下是苏一光全站仪的使用方法：
1. 设置仪器：将全站仪放在一个平稳的地面上，并使用三脚架进行固定。
确保仪器水平，并使用调平螺栓进行微调。
2. 安装测杆：在需要进行测量的地点上安装测杆，并确保它垂直放置。
3. 连接设备：将全站仪与计算机或数据采集设备等设备相连，以便进行数据的传输和保存。
4. 准备遥控器：使用全站仪的遥控器进行操作。
确保遥控器与全站仪之间的无线连接正常。
5. 进行测量：使用全站仪进行测量时，可以通过遥控器选择不同的测量模式，如距离测量、角度测量等。
根据需要，可以选择单个测量点或连续测量多个点。
6. 数据采集：测量完成后，可以将数据保存在设备中，或将其传输到计算机上进行处理和分析。
7. 数据处理：使用相应的软件对测量数据进行处理和分析，生成所需的图表或
报告。
8. 维护与保养：在使用全站仪过程中，需要进行定期的维护和保养，如清洁镜头、校准仪器等，以确保其正常运行。
请注意，以上是一般的使用方法，具体操作可能会因不同的仪器型号和厂家而有所不同。
在使用全站仪之前，建议先阅读仪器的使用说明书，并根据具体情况进行操作。
另外，操作时需注意安全，遵循相关的操作规范和要求。
一、仪器面板外观和功能说明 1、仪器外观 2、显示屏上显示符号的含义 3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及一、仪器面板外观和功能说明1、仪器外观2、显示屏上显示符号的含义3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值VZ为止。
2、参数设置按 EDM 键进入测距设置，按棱镜常数（ F2 ）——输入（ F1 ）——-30 ——确认（ F4 两次）——再按大气改正（ F3 ）——输入（ F1 ），在温度栏输入气温，如 30 ——按确认（ F4 ）——向下移动光标（ EDM ），至气压栏——输入（ F1 ）——输入气压，如： 1013 hpa ——确认（ F4 两次）——按 ESC 键回到测角模式。
说明：参数设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量反复按 EDM 键，进入测角模式（开机后默认的模式）。
屏幕出现：以测回法为例，测量水平角 <AOB 。
盘左瞄准左边目标 A 点——配置水平度盘，若要配至0°00＇00＂则按置零（ F1 ）——是（ F3 ）， HR 显示0°00＇00＂——顺时针旋转瞄准右边 B 点，记下水平度盘 HR 的大小——倒镜成盘右，瞄准右边 B 点，记下 HR 的大小——逆时针旋转瞄准左边 A 点，记下 HR 的大小。
注：若要配至0°02＇30＂，则按 F4 两次翻至第 3 页——按设角（ F3 ）——输入（ F1 ），输入“ 0.0230 ” ——确认（ F4 两次），出现0°02＇30＂。

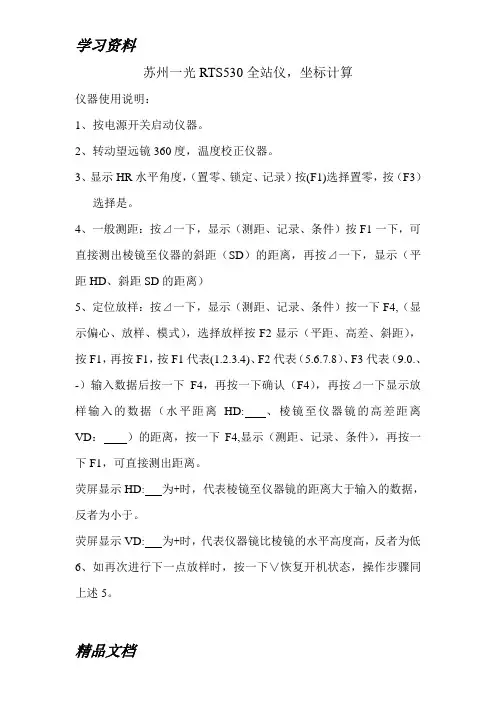

苏州一光RTS530全站仪，坐标计算
仪器使用说明：
1、按电源开关启动仪器。
2、转动望远镜360度，温度校正仪器。
3、显示HR水平角度，（置零、锁定、记录）按(F1)选择置零，按（F3）
选择是。
4、一般测距：按⊿一下，显示（测距、记录、条件）按F1一下，可直接测出棱镜至仪器的斜距（SD）的距离，再按⊿一下，显示（平距HD、斜距SD的距离）
5、定位放样：按⊿一下，显示（测距、记录、条件）按一下F4,（显示偏心、放样、模式），选择放样按F2显示（平距、高差、斜距），按F1，再按F1，按F1代表(1.2.3.4)、F2代表（5.6.7.8）、F3代表（9.0.、-）输入数据后按一下F4，再按一下确认（F4），再按⊿一下显示放样输入的数据（水平距离HD: 、棱镜至仪器镜的高差距离VD：）的距离，按一下F4,显示（测距、记录、条件），再按一下F1，可直接测出距离。
荧屏显示HD: 为+时，代表棱镜至仪器镜的距离大于输入的数据，反者为小于。
荧屏显示VD: 为+时，代表仪器镜比棱镜的水平高度高，反者为低6、如再次进行下一点放样时，按一下∨恢复开机状态，操作步骤同上述5。
坐标计算：
方位角；(Xb-Xa)÷(Yb-Ya)=tan a0
坐标之间距离；(xb-xa)＋(yb-ya)
X。
苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正～ +⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m 三棱镜 RTS632/635 2500m 数字显示最大：+/ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D) 测量时间 RTS632/635 精测单次秒，跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度仪器高HR/HL 水平角（顺时针增/ 逆时针增）棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

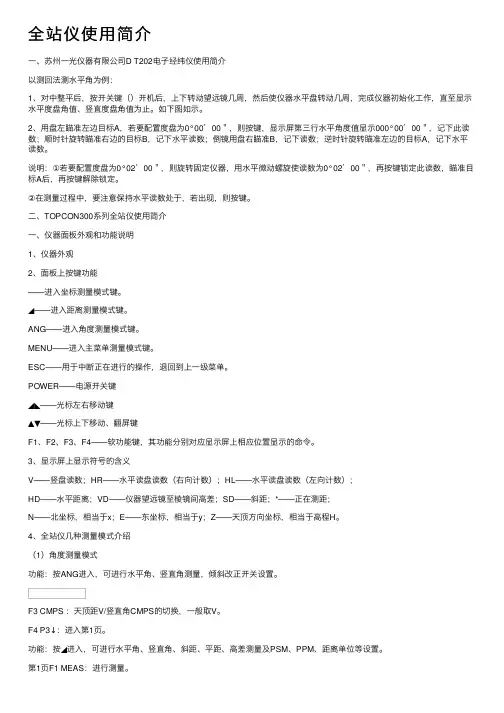

全站仪使⽤简介⼀、苏州⼀光仪器有限公司D T202电⼦经纬仪使⽤简介以测回法测⽔平⾓为例：1、对中整平后，按开关键（）开机后，上下转动望远镜⼏周，然后使仪器⽔平盘转动⼏周，完成仪器初始化⼯作，直⾄显⽰⽔平度盘⾓值、竖直度盘⾓值为⽌。
如下图如⽰。
2、⽤盘左瞄准左边⽬标A，若要配置度盘为0°00＇00＂，则按键，显⽰屏第三⾏⽔平⾓度值显⽰000°00＇00＂，记下此读数；顺时针旋转瞄准右边的⽬标B，记下⽔平读数；倒镜⽤盘右瞄准B，记下读数；逆时针旋转瞄准左边的⽬标A，记下⽔平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，⽤⽔平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准⽬标A后，再按键解除锁定。
②在测量过程中，要注意保持⽔平读数处于，若出现，则按键。
⼆、TOPCON300系列全站仪使⽤简介⼀、仪器⾯板外观和功能说明1、仪器外观2、⾯板上按键功能——进⼊坐标测量模式键。
◢——进⼊距离测量模式键。
ANG——进⼊⾓度测量模式键。
MENU——进⼊主菜单测量模式键。
ESC——⽤于中断正在进⾏的操作，退回到上⼀级菜单。
POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显⽰屏上相应位置显⽰的命令。
3、显⽰屏上显⽰符号的含义V——竖盘读数；HR——⽔平读盘读数（右向计数）；HL——⽔平读盘读数（左向计数）；HD——⽔平距离；VD——仪器望远镜⾄棱镜间⾼差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶⽅向坐标，相当于⾼程H。
4、全站仪⼏种测量模式介绍（1）⾓度测量模式功能：按ANG进⼊，可进⾏⽔平⾓、竖直⾓测量，倾斜改正开关设置。
F3 CMPS ：天顶距V/竖直⾓CMPS的切换，⼀般取V。
F4 P3↓：进⼊第1页。
功能：按◢进⼊，可进⾏⽔平⾓、竖直⾓、斜距、平距、⾼差测量及PSM、PPM、距离单位等设置。
苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。
苏一光全站仪控制测量操作步骤新审批稿苏一光全站仪是一种专门用于测量工程建设中的角度、距离和高程的精密仪器。
它广泛应用于建筑、公路、桥梁、铁路等工程项目中。
掌握全站仪的测量操作步骤对于正确、准确地进行工程测量非常重要。
下面将介绍苏一光全站仪的控制测量操作步骤。
一、仪器的准备与设置1.选择测量地点：根据测量任务的要求，选择合适的位置进行测量。
确保测点的稳定性和安全性。
2.仪器的放置：将全站仪放置在稳固的三脚架上，并用水平尺进行调平，确保仪器的水平度。
3.仪器的电源：连接全站仪的电源，并确保电池电量充足。
4.设置仪器参数：根据实际测量需求，设置仪器的参数，如测量单位、测量模式等。
二、指向目标和测量1.指向目标：通过操作仪器上的调节器，使全站仪的视轴指向目标点。
可以使用目标板等辅助工具来帮助指向。
确保视轴与目标点垂直。
2.锁定目标：通过按下仪器上的锁定按钮，锁定目标点。
目标点会被记录在仪器的内存中。
3.开始测量：按下测量按钮，开始测量。
全站仪会自动测量目标点的角度、距离和高程，并将数据显示在仪器的屏幕上。
4.测量后续点：根据测量任务的要求，继续指向并测量其他目标点，按照同样的步骤进行操作。
三、数据处理和记录1.数据导出：将测量的数据导出到计算机或存储设备中，以备后续的数据处理和分析。
2.数据处理：使用专业的测量软件对测量数据进行处理和分析，得出所需的测量结果。
3.结果记录：将测量结果记录在测量报告中，包括目标点的坐标、角度、距离等信息。
同时，还需要记录测量的时间、地点、气象条件等环境因素。
四、仪器的维护和保养1.仪器清洁：每次使用后，应该对仪器进行清洁，清除灰尘和污垢，保持仪器的外观整洁。
2.仪器校准：定期对全站仪进行校准，确保仪器的测量精度和准确性。
3.仪器存放：将全站仪放置在干燥、通风的环境中，远离水源和酸碱等化学物质。
避免仪器受潮和腐蚀。
以上是苏一光全站仪控制测量操作的一般步骤。
在实际操作中，还需要根据具体的测量任务和环境条件来进行调整和适应。
实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ最小：1ｍｍ精度 RTS632/635 (3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称1. 屏幕显示符号说明2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ 最小：1ｍｍ精度 RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度Ins.Hi(I.HT) 仪器高HR/HL 水平角（顺时针增/ 逆时针增）Ref.Hr(R.HT) 棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
苏一光全站仪使用手册一、引言苏一光全站仪是一种先进的测量设备，具有高精度、高效率的特点。
本手册将为用户提供全站仪的详细使用指南，帮助用户熟悉设备的各个功能，并正确操作设备进行测量。
二、设备介绍1. 外观与组成部分苏一光全站仪外观小巧，由设备主体、控制板、测距仪、显示屏等部分组成。
设备整体做工精细，外壳材料坚固耐用，适合各种工地环境。
2. 技术参数设备具有高精度测量功能，最大测量距离为XXX米，测距精度为XXX毫米，角度精度为XXX秒。
同时，设备还支持XXX功能（如：数据存储、自动目标跟踪等），以满足不同测量需求。
三、操作流程1. 设备开机与自检首次使用设备前，请确保设备连接电源线，并按电源键开启设备。
设备开机后，将进行自检，用户需等待自检完成后方可进行下一步操作。
2. 测量设置在开始测量前，用户需进行测量设置。
首先，选择测量模式（如：角度测量、距离测量等），然后根据需要配置测量参数（如：对焦方式、坐标系等），最后进行测量仪器的调整和标定。
3. 目标锁定与追踪目标锁定是全站仪测量的重要步骤。
通过目标锁定功能，设备能够自动快速寻找目标，并跟随其移动，确保测量的准确性。
用户在使用目标锁定功能时，应保持设备与目标之间的良好视线，确保目标能够被正常识别。
4. 数据存储与导出苏一光全站仪支持数据存储功能，用户可通过设置将测量数据保存在设备内存中。
在测量完成后，用户可将数据导出到外部设备或计算机进行分析和处理。
为了保护测量数据的安全性，建议用户定期将数据备份到其他存储介质中。
四、常见问题解决方法1. 设备无法开机若设备无法正常开机，请检查电源线是否插好，电源是否正常供电。
若问题仍未解决，请联系售后服务中心。
2. 测量数据异常若测量数据异常，可能是设备标定不准确或目标识别存在问题。
请检查设备的标定情况，如有需要，请重新标定设备；同时，确保目标在设备范围内且设备与目标之间的视线良好。
3. 其他问题若遇到其他问题，建议用户阅读设备操作手册，或联系售后服务中心进行咨询和解决。
苏一光全站仪使用方法 The document was finally revised on 2021苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正～ +⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m 三棱镜 RTS632/635 2500m 数字显示最大：+/ｍ最小：1ｍｍ精度 RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次秒，跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度仪器高HR/HL 水平角（顺时针增/ 逆时针增）棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
引言感谢您购买苏一光OTS600系列全站仪。
为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。
常规注意事项：在使用本仪器之前,务必检查并确认该仪器各项功能运行正常。
不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。
若仪器的物镜直接对准太阳，也会损坏仪器。
将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。
使用金属脚架时可能引起的震动会影响测量精度。
安装基座若基座安装不正确，也会影响测量精度。
请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。
基座上的中心固定螺旋旋紧。
使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。
提仪器要点当提仪器时，请务必抓紧仪器的把手。
高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。
温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。
电池检查在作业前请确认电池中所剩容量取出电池建议当处于仪器开机状态时不要取下电池。
否则，所有存储的数据可能会丢。
故请仪器关机后取下和安装电池。
安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。
拆卸和修理只有苏一光公司和授权的代理商才能进行。
●会引起对眼睛的伤害或变盲。
不要用仪器的望远镜看太阳。
●激光束可能是危险的，使用不正确可能会对眼睛有伤害。
不要自己试图维修仪器。
●会引起对眼睛的伤害或变盲。
不要长时间盯看激光束。
●高温可能引起火灾。
不要在充电时将充电器盖住。
●火灾或电击的危险。
不要使用坏的电源电缆、插头和插座。
●火灾或电击的危险。
不要使用湿的电池或充电器●可能会发生爆炸。
不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使仪器。
●电池可能会引起爆炸或伤害。
不要将电池放在火中或高温环境中。
●火灾或电击的危险。
不要使用非厂方指定的充电器。
●火灾的危险。
不要使用非厂方指定的电源电缆。
