苏州一光全站仪使用说明书

引言感谢您购买苏一光ＲＴＳ２３８／５３８系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

常规注意事项：在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳 将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上 在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座 若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动 当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点 当提仪器时，请务必抓紧仪器的手把。

高温环境 不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变 仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查 在作业前请确认电池中所剩容量取出电池 建议当处于仪器开机状态时不要取出电池。

否则，所有存储的数据可能会丢。

故请仪器关机后安装和取出电池。

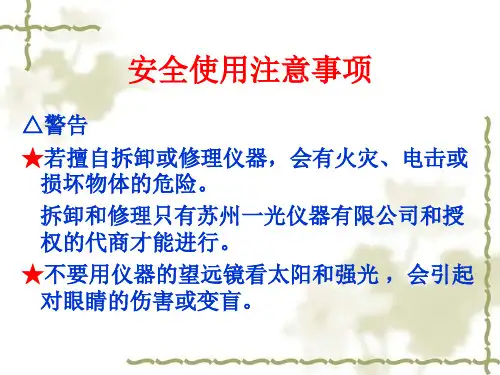

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

（仅对应激光下对点仪器）●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

（仅对应激光下对点仪器）●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使 仪器。

●电池可能会引起爆炸或伤害。

不要将电池放在火中或高温环境中。

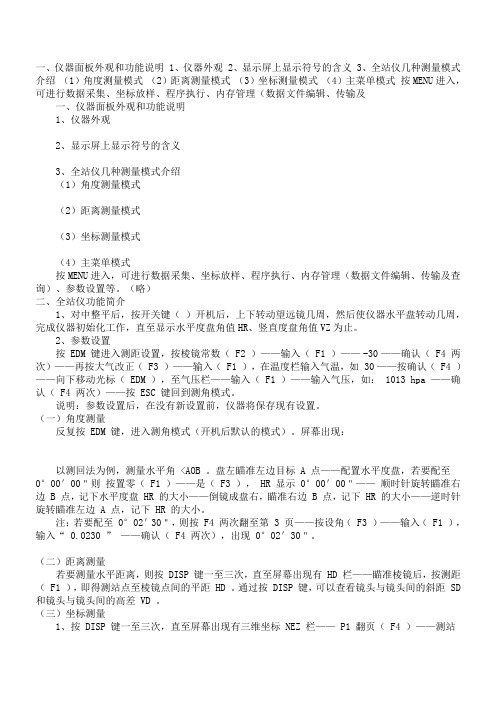

一、仪器面板外观和功能说明 1、仪器外观 2、显示屏上显示符号的含义 3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及一、仪器面板外观和功能说明1、仪器外观2、显示屏上显示符号的含义3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。

（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值VZ为止。

2、参数设置按 EDM 键进入测距设置，按棱镜常数（ F2 ）——输入（ F1 ）——-30 ——确认（ F4 两次）——再按大气改正（ F3 ）——输入（ F1 ），在温度栏输入气温，如 30 ——按确认（ F4 ）——向下移动光标（ EDM ），至气压栏——输入（ F1 ）——输入气压，如： 1013 hpa ——确认（ F4 两次）——按 ESC 键回到测角模式。

说明：参数设置后，在没有新设置前，仪器将保存现有设置。

（一）角度测量反复按 EDM 键，进入测角模式（开机后默认的模式）。

屏幕出现：以测回法为例，测量水平角 <AOB 。

盘左瞄准左边目标 A 点——配置水平度盘，若要配至0°00＇00＂则按置零（ F1 ）——是（ F3 ）， HR 显示0°00＇00＂——顺时针旋转瞄准右边 B 点，记下水平度盘 HR 的大小——倒镜成盘右，瞄准右边 B 点，记下 HR 的大小——逆时针旋转瞄准左边 A 点，记下 HR 的大小。

注：若要配至0°02＇30＂，则按 F4 两次翻至第 3 页——按设角（ F3 ）——输入（ F1 ），输入“ 0.0230 ” ——确认（ F4 两次），出现0°02＇30＂。

R T S 6 0 0引言感謝您購買蘇一光ＲＴＳ６００系列全站儀。

爲了更好地使用儀器，請仔細閱讀本說明書，並妥善保管以便日後查閱。

常規注意事項在使用本儀器之前，務必檢查並確認該儀器各項功能運行正常。

不要將儀器直接對準太陽 將儀器直接對準太陽會嚴重傷害眼睛。

若儀器的物鏡直接對準太陽，也會損壞儀器。

將儀器架設到腳架上 在架設儀器時，若有可能，請使用木腳架。

使用金屬腳架時可能引起的震動會影響測量精度。

安裝基座 若基座安裝不正確，也會影響測量精度。

請經常檢查基座上的調節螺旋，並確保基座聯結照準部的螺杆是鎖緊的。

基座上的中心固定螺旋旋緊。

使儀器免受震動 當搬運儀器時，應進行適當保護，使震動對儀器造成的影響最小。

提儀器要點 當提儀器時，請務必抓緊儀器的手把。

高溫環境 不要將儀器放在高溫環境中的時間過長，否則會影響儀器的性能。

溫度突變 儀器或棱鏡的溫度突變會引起測程的縮短，如將儀器從熱的汽車中取出，這時應將儀器放置一段時間使之適應環境溫度，再開始測量。

電池檢查 在作業前請確認電池中所剩容量取出電池 建議當處於儀器開機狀態時不要取出電池。

否則，所有存儲的資料可能會丟。

故請儀器關機後安裝和取出電池。

關於記憶體資料的責任 蘇一光公司對因意外而引起的記憶體資料的丟失不負責任。

儀器內部的噪音當儀器測距部分工作時，可能會聽到儀器內部的馬達聲音，此爲正常現象，不會影響儀器的操作。

安全使用標誌爲確保安全操作，避免造成人員傷害或財産損失，本說明書使用“警告”合“注意”來提示應遵循的條款。

在閱讀本說明書的主要內容前，請先弄清這些提示的含義。

安全使用注意事項用戶１）産品只能由專業人員是使用。

用戶必須是有相當水平的測量人員或有相當的測量知識，以便在使用、檢查和校 正該儀器前能夠理解用戶手冊和安全說明。

２）使用儀器時，請穿上必要的安全裝（如安全鞋、安全帽等）。

免責聲明１）本産品的用戶應完全按使用說明書進行使用，並對儀器的性能進行定期檢查。

OTS系列全站仪使用说明书1．仪器用途OTS系列全站仪测角部分采用光栅增量式数字角度测量系统，引进日本原装测距头，采用相位法激光测距；除了能够进行常规的棱镜测距外，还可用反射片及无合作目标测距；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

OTS系列全站仪是专门针对工程项目用户设计，特别适合各种施工领域。

可广泛应用于建筑物的三维坐标、建筑基桩位置测定、悬高测量、铅垂度测定、管线定位、断面测量等。

也适用于三角控制测量、地籍测量及地形测量和房产测量。

12．仪器介绍2．1 仪器装箱装箱示意图图1每次进行仪器装箱时，请参考本装箱示意图。

1．全站仪主机2．充电器3．电池盒4．随机文件5．校针、螺丝刀6．防雨袋7．干燥剂22．2 仪器各部件名称图 13图2 42．3 显示屏显示屏采用点阵图形式液晶显示（LCD ），可显示4行汉字，每行10个汉字；通常前三行显示测量数据，最后一行显示随测量模式变化的按键功能。

仪器显示分测量模式与菜单模式两种。

◆测量模式示例：5距离测量模式1天顶距： 81°54′21″ 水平角：157°33′58″斜距： 130.216 m角度测量模式天顶距： 81°54′21″水平角：157°33′58″坐标测量模式北向坐标： 5.838 m 东向坐标：-3.308 m 高程： 0.226 m距离测量模式2水平角：157°33′58″平距： 128.919 m 高差： 18.334 m◆菜单模式示例：设置子菜单 （第1页 共3页）按F1键进入“最小读数设置” 按F2键进入“自动关机设置” 按F3键进入“单位设置”主菜单 （第1页 共3页）按F1键进入“设置点号”按F2键进入“数据处理”按F3键进入“记录口设置”◆显示符号 VZ 天顶距 VH 高度角 V 坡度HR 水平角（右转） HL 水平角（左转） SD 斜距 HD 平距 VD 高差 N 北向坐标 E 东向坐标 Z 高度m 长度单位：米 Ft 长度单位：英尺 PtNr 测站点号 *62．4 操作键如图所示，为仪器操作面板72．5 功能键功能键所对应的功能显示在液晶屏的最底行；如下图：该示例为角度测量模式功能键对应功能为：F1：进行水平角置零F2：进行水平角锁定F3：进行水平任意角度设置F4：进入下一页功能显示在不同界面下，各功能键解释如下：◆角度测量模式页码功能键显示信息功能解释1F1F2F3F4置零锁定记录P1水平角置为：0°00′00″锁定水平角记录测量数据显示下一页（第2页）功能信息2F1F2F3F4倾斜坡度竖角P2设置倾斜改正垂直角以坡度模式显示垂直角以竖角模式显示显示下一页（第3页）功能信息3F1F2F3F4直角左右设角P3直角蜂鸣切换水平角递增方向设置任意水平角度显示下一页（第1页）功能信息8◆距离测量模式页码功能键显示信息功能解释1 F1F2F3F4瞄准测距停止记录条件P1发射光束得出测量数据停止测量记录测量数据棱镜常数、温度、气压设置显示下一页（第2页）功能信息2 F1F2F3F4偏心放样模式P2进入偏心测量模式进入放样测量模式测距模式选择显示下一页（第1页）功能信息◆坐标测量模式页码功能键显示信息功能解释1 F1F2F3F4瞄准测距停止记录条件P1发射光束得出测量数据停止测量记录测量数据棱镜常数、温度、气压设置显示下一页（第2页）功能信息2 F1F2F3F4镜高仪高测站P2设置棱镜高设置仪器高设置测站点坐标显示下一页（第3页）功能信息3 F1F2F3F4偏心模式P2进入偏心测量模式测距模式选择显示下一页（第1页）功能信息在菜单模式，可根据显示界面显示的信息进行操作。

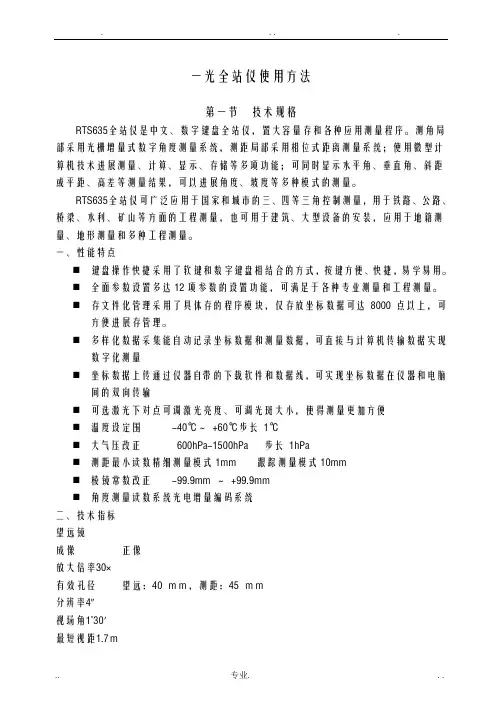

苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

. . . .一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，置大容量存和各种应用测量程序。

测角局部采用光栅增量式数字角度测量系统，测距局部采用相位式距离测量系统；使用微型计算机技术进展测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进展角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹存文件化管理采用了具体存的程序模块，仅存放坐标数据可达8000点以上，可方便进展存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定围-40℃～+60℃步长1℃⏹大气压改正600hPa-1500hPa 步长1hPa⏹测距最小读数精细测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正-99.9mm ～+99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率4″视场角1°30′最短视距1.7ｍ测角方式光电增量式光栅盘直径〔水平、竖直〕79 ｍｍ最小显示读数1″/5″可选探测方式水平角：双竖直角：单精度RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜RTS632/635 1800m三棱镜RTS632/635 2500m数字显示最大：+/-999999.999ｍ 最小：1ｍｍ精度RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器30″／2 ｍｍ圆水准器8′／2 ｍｍ竖盘补偿器系统液体电容式，可选工作围±3′分辨率1″光学对中器成像正像放大倍率3 ×调焦围0.5 ｍ～∝视场角5°显示屏类型LCD，四行，图形式数据传输接口RS－232C电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－20°～＋45℃尺寸及重量外形尺寸160 ×155 ×360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示例如显示屏采用点阵图形式液晶显示〔LCD〕，可显示4 行汉字，每行8 个汉字。

引言感谢您购买苏一光ＲＴＳ６００系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

产品确认：请填写仪器型号及仪器号码，并将此信息反馈给当地经销商或本公司营销部。

仪器号码：仪器型号：使用单位：通讯地址：联系电话：计量许可证代号：常规注意事项：在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳 将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上 在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座 若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动 当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点 当提仪器时，请务必抓紧仪器的把手。

高温环境 不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变 仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查 在作业前请确认电池中所剩容量取出电池 建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

（仅对应激光下对点仪器）●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

（仅对应激光下对点仪器）●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。

实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ最小：1ｍｍ精度 RTS632/635 (3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称1. 屏幕显示符号说明2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

引言感谢您购买苏一光ＯＴＳ２３８／５３８系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

常规注意事项：在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳 将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上 在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座 若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动 当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点 当提仪器时，请务必抓紧仪器的手把。

高温环境 不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变 仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查 在作业前请确认电池中所剩容量取出电池 建议当处于仪器开机状态时不要取出电池。

否则，所有存储的数据可能会丢。

故请仪器关机后安装和取出电池。

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使 仪器。

●电池可能会引起爆炸或伤害。

不要将电池放在火中或高温环境中。

●火灾或电击的危险。

不要使用非厂方指定的充电器。

苏州一光RTS530全站仪，坐标计算仪器使用说明：1、按电源开关启动仪器。

2、转动望远镜360度，温度校正仪器。

3、显示HR水平角度，（置零、锁定、记录）按(F1)选择置零，按（F3）选择是。

4、一般测距：按⊿一下，显示（测距、记录、条件）按F1一下，可直接测出棱镜至仪器的斜距（SD）的距离，再按⊿一下，显示（平距HD、斜距SD的距离）`5、定位放样：按⊿一下，显示（测距、记录、条件）按一下F4,（显示偏心、放样、模式），选择放样按F2显示（平距、高差、斜距），按F1，再按F1，按F1代表(1.2.3.4)、F2代表（5.6.7.8）、F3代表（9.0.、-）输入数据后按一下F4，再按一下确认（F4），再按⊿一下显示放样输入的数据（水平距离HD: 、棱镜至仪器镜的高差距离VD：）的距离，按一下F4,显示（测距、记录、条件），再按一下F1，可直接测出距离。

荧屏显示HD: 为+时，代表棱镜至仪器镜的距离大于输入的数据，反者为小于。

荧屏显示VD: 为+时，代表仪器镜比棱镜的水平高度高，反者为低6、如再次进行下一点放样时，按一下∨恢复开机状态，操作步骤同上述5。

坐标计算：方位角；(Xb-Xa)÷(Yb-Ya)=tan a0坐标之间距离；(xb-xa)＋(yb-ya)X第一步：开机第二步：旋转镜头，调整仪器会出现VZHR:241。

03‘55‘〈︿补偿超限〉的界面第三步：按MENU件出现界面第一页是：F1数据采集 F2放样 F3存储管理向下翻界面第二页是：F1程序 F2格网因子 F3参数组 1向下翻界面第三页是：F1对比度调节第四步：按F1程序进去的界面就是第一页是：F1遥测悬高 F2对边测量 F3 Z坐标向下翻界面第二页是：F1面积 F2相对直线坐标 F3新点向下翻界面第三页是：F1道路第五步：从第二页按F3新点进去界面出现F1侧视法 F2 后方交会第六步：按F2后方交会选择按F1确认输入再按F1输入坐标文件新点新点FN:A01 点号：点号=输入列表——确认输入查找不存确认数字 SPC 清空确认再按F1转换数字或字母再按F4确认再按F4确认新点仪器高输入 N001#点号=A01 仪高 =1.503 m 点号：输入查找不存确认————清空确认输入调用坐标确认再按F4确认再按F1输入 N001# 再按F4确认再输入另一个坐标点N> 0.000m N= xxx89.295m N= xxx73.245mE 0.000m E= xxx97.247m E= xxx17.689mZ 0.000m Z x14.419m Z x12.323m输入——点号确认输入——点号确认输入——点号确认输入完第一个坐标及高程后要进行测距在最下面一行显示：《完成》进入：第二个已知点坐标dHR 359度57分55秒是表示的什么答：角度差，转动仪器至0°0’0”dHD 14.467m 是表示的什么？ dZ 0.056m 是表示的什么？答：dHD 水距离差指挥棱镜杆前后动，要不断移动棱镜测量到0.000 m，dZ 高程误差。

（完整版）苏一光全站仪使用手册苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ 界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。

实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ 最小：1ｍｍ精度 RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度Ins.Hi(I.HT) 仪器高HR/HL 水平角（顺时针增/ 逆时针增）Ref.Hr(R.HT) 棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

引言感谢您购买苏一光OTS600系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

常规注意事项：在使用本仪器之前,务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点当提仪器时，请务必抓紧仪器的把手。

高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查在作业前请确认电池中所剩容量取出电池建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使仪器。

●电池可能会引起爆炸或伤害。

不要将电池放在火中或高温环境中。

●火灾或电击的危险。

不要使用非厂方指定的充电器。

●火灾的危险。

不要使用非厂方指定的电源电缆。

苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正～ +⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m 三棱镜 RTS632/635 2500m 数字显示最大：+/ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D) 测量时间 RTS632/635 精测单次秒，跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度仪器高HR/HL 水平角（顺时针增/ 逆时针增）棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

苏州一光仪器有限公司110+系列中文数字键全站仪快速操作手册产品3执行标准：GB/T 2766 全站仪引言感谢您购买苏一光RTS110+系列全站仪。

本手册仅介绍仪器使用的部分常用基本功能，仪器各项功能的详细说明和操作步骤请仔细阅读说明书。

如本操作手册的文字、图片与实际有出入，请以实际为准，且本公司保留在不再通知您的情况下，对该操作手册作进一步修订、更改的权力。

注意：所有测量开始前请先完成仪器的整平和置中，并确保仪器电池的电量充足，具体步骤请参见使用说明书。

扫描二维码下载并查看RTS110+使用说明书：常规注意事项：使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损害仪器。

将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋、并确保基座连接照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点当提仪器时，请务必抓紧仪器的把手。

高温环境不要将仪器放置在高温环境中的时间过长，否则会影响仪器的性能。

温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应该将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查在作业前请确认电池中所剩电量，电量不足请及时充电。

取出电池建议当仪器处于开机状态时不要取下电池。

否则，所有存储的数据可能会丢失。

故请仪器关机后取下和安装电池。

.遵循仪器上标签的安全提示，确保安全使用本产品。

.严禁将激光束照射他人眼睛，否则会造成严重伤害。

.禁止直接观看激光束发射源，以免对眼睛造成永久性伤害。

.禁止盯看激光束，以免对眼睛造成永久性伤害。

.严禁用望远镜等光学仪器观看激光束，否则会对眼睛造成 永久性伤害。
