苏州一光RTS238(538)全站仪操作规程

坐标测量是全站仪的主要功能之一，它主要是用于把工程建设区域内的地面物体的位置和形状，以及地面的起伏状态，依照规定的符合和比例尺，绘成地形图，为工程规划设计提供必要的图纸和资料。

通俗讲就是测出坐标绘地形图。

具体步骤如下表：一、准备工作：架仪器，架子顶面要保持水平，如果土质松软，则将架子踩入土中，把仪器放到架子上，拧紧固定螺旋，然后把三个脚螺旋调至居中。

把仪器对中，初平，精平。

二、开机，点击“FOISurve＿TS”图标，选择“新建项目”，输入新文件的名称，保存。

然后进入常规测量程序，在常规测量程序中选择坐标测量。

三、设置测站点和后视点。

在进行测量之前，必须设置测站点，测站点就是架设仪器的点。

点号为1，输入测站点的坐标，NO为北向坐标，EO为东向坐标，ZO为高程。

输入仪器高，目标高（棱镜高）。

四、测站设完后，设置后视。

后视点即是参照物，可以有三种表示方法。

第一，指北方向；第二，指北方向，同时有坐标，并且E=0；第三，一个已知点的坐标。

有了测站和后视，就建立了一个坐标系,有了坐标系就可以测坐标了。

该仪器后视有坐标定向和角度定向两种方式，在这选择坐标定向。

输入后视点坐标。

该坐标是自己定的。

五、沿指北方向量出8米，具体数值可以结合场地情况，不过要和北向坐标数值相一致。

测站点北向坐标为100，后视点为108，所以量出8米，在8米处架立棱镜，然后点击计算，用望远镜瞄准后视点棱镜中心，再点击设角，再点击检查。

此时会弹出一个测站设置----检查对话框，，点击观测，仪器会显出后视点理论值和后视点实际值，看两值差多少，如果不是很大，则成功了。

六、解释一下最下方符号的含义。

最左下角有个仪器形状的符号是“测站设置键”，点击它可设置测站和后视，再过一点是目标设置键，点击它可在测量过程中改变目标高（棱镜高），再过一点是测距参数键，可以设置测距的相关条件和信息，不懂就不要点。

再过是单位设置键，设置屏幕显示信息的单位，不要点。

再过是左、右盘状态，如果显示Ⅰ是左盘，显示Ⅱ是右盘。

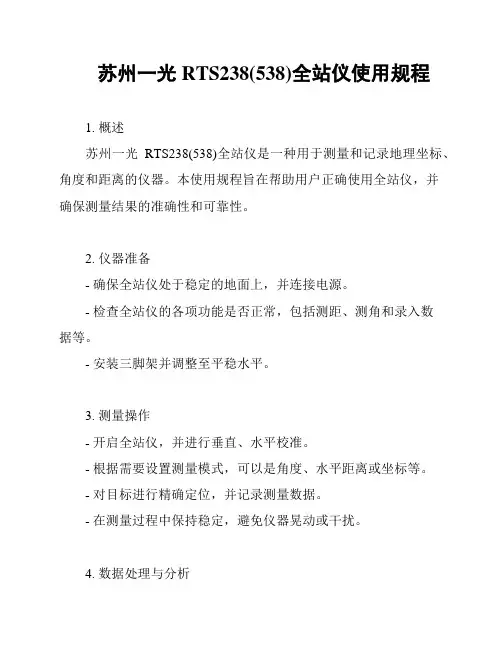

苏州一光RTS238(538)全站仪使用规程
1. 概述
苏州一光RTS238(538)全站仪是一种用于测量和记录地理坐标、角度和距离的仪器。

本使用规程旨在帮助用户正确使用全站仪，并
确保测量结果的准确性和可靠性。

2. 仪器准备
- 确保全站仪处于稳定的地面上，并连接电源。

- 检查全站仪的各项功能是否正常，包括测距、测角和录入数
据等。

- 安装三脚架并调整至平稳水平。

3. 测量操作
- 开启全站仪，并进行垂直、水平校准。

- 根据需要设置测量模式，可以是角度、水平距离或坐标等。

- 对目标进行精确定位，并记录测量数据。

- 在测量过程中保持稳定，避免仪器晃动或干扰。

4. 数据处理与分析
- 将测量数据导入计算机，使用全站仪软件进行处理。

- 对数据进行校正和修正，以确保数据的准确性和可靠性。

- 分析测量结果，生成相应的图表和报告。

5. 仪器保养
- 使用完全站仪后，及时清洁和存储。

- 避免全站仪长时间暴露在恶劣的环境中，以防止损坏。

- 定期进行仪器的维护保养，包括校准和更换零部件。

6. 安全注意事项
- 在使用全站仪时，应注意周围的安全环境，确保周围没有危险物品或其他人员。

- 避免使用全站仪在恶劣的天气条件下，如大风、暴雨等。

- 在操作全站仪时，应戴上适当的个人防护装备，如安全帽、手套等。

请按照上述使用规程正确操作苏州一光RTS238(538)全站仪。

如有任何疑问或需要进一步的帮助，请参考全站仪的用户手册或咨询专业人员。

苏一光全站仪使用方法
苏一光全站仪是一种用于测量地面点的仪器，通常用于土建工程、测绘和地质勘探等领域。

以下是苏一光全站仪的使用方法：
1. 设置仪器：将全站仪放在一个平稳的地面上，并使用三脚架进行固定。

确保仪器水平，并使用调平螺栓进行微调。

2. 安装测杆：在需要进行测量的地点上安装测杆，并确保它垂直放置。

3. 连接设备：将全站仪与计算机或数据采集设备等设备相连，以便进行数据的传输和保存。

4. 准备遥控器：使用全站仪的遥控器进行操作。

确保遥控器与全站仪之间的无线连接正常。

5. 进行测量：使用全站仪进行测量时，可以通过遥控器选择不同的测量模式，如距离测量、角度测量等。

根据需要，可以选择单个测量点或连续测量多个点。

6. 数据采集：测量完成后，可以将数据保存在设备中，或将其传输到计算机上进行处理和分析。

7. 数据处理：使用相应的软件对测量数据进行处理和分析，生成所需的图表或
报告。

8. 维护与保养：在使用全站仪过程中，需要进行定期的维护和保养，如清洁镜头、校准仪器等，以确保其正常运行。

请注意，以上是一般的使用方法，具体操作可能会因不同的仪器型号和厂家而有所不同。

在使用全站仪之前，建议先阅读仪器的使用说明书，并根据具体情况进行操作。

另外，操作时需注意安全，遵循相关的操作规范和要求。

一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，置大容量存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹存文件化管理采用了具体存的程序模块，仅存放坐标数据可达8000点以上，可方便进行存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定围-40℃～+60℃步长1℃⏹大气压改正600hPa-1500hPa 步长1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正-99.9mm ～+99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率4″视场角1°30′最短视距1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直）79 ｍｍ最小显示读数1″/5″可选探测方式水平角：双竖直角：单精度RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜RTS632/635 1800m三棱镜RTS632/635 2500m数字显示最大：+/-999999.999ｍ 最小：1ｍｍ精度RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器30″／2 ｍｍ圆水准器8′／2 ｍｍ竖盘补偿器系统液体电容式，可选工作围±3′分辨率1″光学对中器成像正像放大倍率3 ×调焦围0.5 ｍ～∝视场角5°显示屏类型LCD，四行，图形式数据传输接口RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－20°～＋45℃尺寸及重量外形尺寸160 ×155 ×360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度Ins.Hi(I.HT) 仪器高HR/HL 水平角（顺时针增/ 逆时针增）Ref.Hr(R.HT) 棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

苏州一光全站仪使用方法一、前言。

苏州一光全站仪是一种高精度、高效率的测量仪器，广泛应用于土木工程、建筑工程、地质勘探等领域。

本文将详细介绍苏州一光全站仪的使用方法，帮助用户更好地了解和操作该仪器。

二、准备工作。

1. 检查仪器及配件是否完好，如有损坏应及时更换；2. 确保仪器电池充足，或接通外部电源；3. 准备好相应的测量标志物，如反射棱镜、测量杆等；4. 确保测量场地的环境适宜，无遮挡物和明显的光线干扰。

三、基本操作。

1. 打开仪器电源，进行自校准和初始化；2. 调整仪器的水平，确保仪器稳定放置在水平地面上；3. 安装反射棱镜或测量杆，确保其垂直于地面并稳固；4. 通过观测屏幕上的数据，调整望远镜，使其对准目标物。

四、测量操作。

1. 设置测量模式，如水平角、垂直角、距离等；2. 对目标物进行测量，确保仪器稳定和准确；3. 记录测量数据，可通过连接计算机或其他设备进行实时数据传输；4. 完成测量后，关闭仪器电源，整理和存储相关配件和数据。

五、注意事项。

1. 在使用过程中，应注意防止仪器受到震动和碰撞，避免损坏；2. 保持仪器清洁干燥，避免进水和灰尘；3. 定期对仪器进行校准和维护，确保其精度和稳定性；4. 在使用过程中，遵守相关安全规定，确保人身和仪器安全。

六、总结。

苏州一光全站仪是一种高精度、高效率的测量仪器，正确的使用方法能够帮助用户更好地完成测量任务。

通过本文的介绍，相信用户对苏州一光全站仪的使用方法有了更清晰的认识，能够更加熟练地操作和应用该仪器。

以上就是苏州一光全站仪的使用方法，希望能对您有所帮助。

如有任何疑问或需要进一步了解，可咨询厂家或相关专业人士。

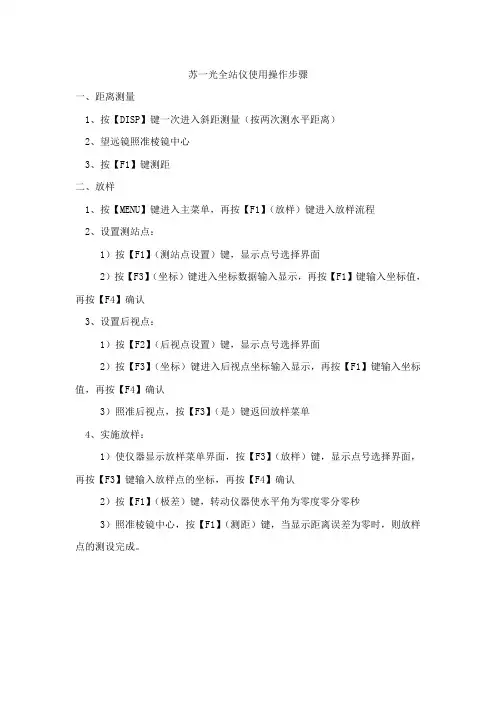

苏一光全站仪使用操作步骤
一、距离测量
1、按【DISP】键一次进入斜距测量（按两次测水平距离）
2、望远镜照准棱镜中心
3、按【F1】键测距
二、放样
1、按【MENU】键进入主菜单，再按【F1】（放样）键进入放样流程
2、设置测站点：
1）按【F1】（测站点设置）键，显示点号选择界面
2）按【F3】（坐标）键进入坐标数据输入显示，再按【F1】键输入坐标值，再按【F4】确认
3、设置后视点：
1）按【F2】（后视点设置）键，显示点号选择界面
2）按【F3】（坐标）键进入后视点坐标输入显示，再按【F1】键输入坐标值，再按【F4】确认
3）照准后视点，按【F3】（是）键返回放样菜单
4、实施放样：
1）使仪器显示放样菜单界面，按【F3】（放样）键，显示点号选择界面，再按【F3】键输入放样点的坐标，再按【F4】确认
2）按【F1】（极差）键，转动仪器使水平角为零度零分零秒
3）照准棱镜中心，按【F1】（测距）键，当显示距离误差为零时，则放样点的测设完成。

南方全站仪使用操作步骤一、距离测量：
确认处于测角模式
二、放样：
1、设置测站点：
2、设置后视点
3、实施放样：。

苏州一光RTS238(538)全站仪操作规范1. 引言该操作规范旨在为使用苏州一光RTS238(538)全站仪的人员提供清晰的指导，并确保操作的准确性和安全性。

2. 准备工作在使用苏州一光RTS238(538)全站仪之前，请确保完成以下准备工作：- 确认设备已经充电，并具备足够的电量供使用。

- 验证设备的固件版本，并及时进行更新。

- 准备好必要的测量工具和配件，如三脚架、反光板等。

3. 操作步骤3.1 打开设备按下苏州一光RTS238(538)全站仪的电源按钮，等待设备开机完成。

3.2 校准设备在使用全站仪之前，需要进行校准以确保测量结果的准确性。

按照设备说明书中的指引，进行校准操作。

3.3 设置测量参数根据实际需求，设置全站仪的测量参数，如水平角度、垂直角度、测距方式等。

确保参数设置正确并符合实际测量要求。

3.4 进行测量使用全站仪进行测量时，需保持设备的稳定，并准确对准目标。

确保目标在设备的测量范围内，并按照设备说明书中的操作方法进行测量。

3.5 存储和导出数据测量完成后，将测量数据存储在设备内部存储器或外部存储介质中。

如有需要，可导出数据到计算机或其他设备进行后续处理。

3.6 关闭设备使用完毕后，按下苏州一光RTS238(538)全站仪的电源按钮，将设备关机。

4. 安全注意事项在操作苏州一光RTS238(538)全站仪时，请务必注意以下事项：- 使用全站仪时，请保持设备远离高温、湿度和静电等有害环境。

- 操作时，请注意设备周围的安全，避免碰撞、摔落或触电等事故发生。

- 使用全站仪时，请遵循相关的安全操作规程，并使用个人防护装备（如手套、护目镜等）。

5. 故障排除在使用苏州一光RTS238(538)全站仪过程中遇到问题时，请参考设备说明书中的故障排除部分，或联系售后服务进行技术支持和解决故障。

6. 结论苏州一光RTS238(538)全站仪操作规范旨在为用户提供全站仪的正确操作指南，以确保测量的准确性和安全性。

苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。

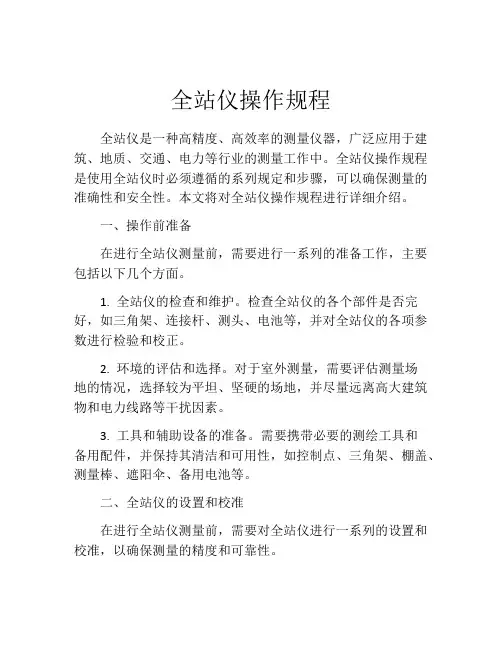

全站仪操作规程全站仪是一种高精度、高效率的测量仪器，广泛应用于建筑、地质、交通、电力等行业的测量工作中。

全站仪操作规程是使用全站仪时必须遵循的系列规定和步骤，可以确保测量的准确性和安全性。

本文将对全站仪操作规程进行详细介绍。

一、操作前准备在进行全站仪测量前，需要进行一系列的准备工作，主要包括以下几个方面。

1. 全站仪的检查和维护。

检查全站仪的各个部件是否完好，如三角架、连接杆、测头、电池等，并对全站仪的各项参数进行检验和校正。

2. 环境的评估和选择。

对于室外测量，需要评估测量场地的情况，选择较为平坦、坚硬的场地，并尽量远离高大建筑物和电力线路等干扰因素。

3. 工具和辅助设备的准备。

需要携带必要的测绘工具和备用配件，并保持其清洁和可用性，如控制点、三角架、棚盖、测量棒、遮阳伞、备用电池等。

二、全站仪的设置和校准在进行全站仪测量前，需要对全站仪进行一系列的设置和校准，以确保测量的精度和可靠性。

1. 基础设置。

选择测量模式（角度测量、距离测量或高度测量）、坐标系等参数，并设置各个测量参数的精度等级和误差限度。

2. 位置校准。

将全站仪中的望远镜对准测站点，并使用水平仪或其他辅助工具校准仪器的水平方向，并记录调整后的仪器水平角度。

3. 方位校准。

望远镜的视线方向需要校准到真北或磁北方向，以确保测量结果的正确性。

校准时需要在较为平坦的场地上寻找两个已知方向的地标（如两根插针或石柱等），朝向两个地标进行望远镜的校准，并记录调整后的仪器方位角度。

三、操作步骤在完成以上的准备工作和全站仪的设置和校准后，就可以进入全站仪的实际测量操作步骤。

1. 建立控制点。

在测量前需要先测量几个控制点，并记录它们的位置坐标和高程，以便于后续的测量和数据处理。

控制点可以直接使用已有的地标或人工设置标志点。

2. 测量目标点。

在控制点的基础上，使用全站仪从不同的角度和高度对目标点进行测量，记录距离、角度和高程等测量数据，并将数据上传到计算机绘制测量图或进行其他的数据处理。

引言感谢您购买苏一光ＯＴＳ２３８／５３８系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

常规注意事项：在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳 将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上 在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座 若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动 当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点 当提仪器时，请务必抓紧仪器的手把。

高温环境 不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变 仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查 在作业前请确认电池中所剩容量取出电池 建议当处于仪器开机状态时不要取出电池。

否则，所有存储的数据可能会丢。

故请仪器关机后安装和取出电池。

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使 仪器。

●电池可能会引起爆炸或伤害。

不要将电池放在火中或高温环境中。

●火灾或电击的危险。

不要使用非厂方指定的充电器。
