铁芯电抗器产品基础知识介绍参考资料

产品说明书（低压串联电抗器系列）
一、用途
该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。

电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

二、使用环境条件
1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

三、性能参数
1.可用于400V、660V系统。

2.电抗率的种类：1%、6%、12%，7%，14%
3.额定绝缘水平3kV/min。

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。

5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。

8.三相电抗器的任意两相电抗值之差不大于±3%。

9.耐温等级F级以上。

四、型号说明
五、接线方式
以上仅供参考，本公司按照客户提供详细参数设计生产。

电抗器的工作原理电抗器是一种电气元件，它主要用于调节电流和电压的波形，以及改变电路中的功率因数。

本文将详细介绍电抗器的工作原理，包括其基本原理、构造和应用。

一、基本原理电抗器是由线圈和铁芯组成的，其工作原理基于电磁感应。

当电流通过线圈时，线圈中的磁场会与铁芯相互作用，产生感应电动势。

这个感应电动势与电流的变化率成正比，即感应电动势等于电流的变化率乘以一个比例常数。

根据法拉第电磁感应定律，感应电动势的方向与电流的变化率的方向相反。

因此，当电流在电抗器中变化时，感应电动势会产生一个反向的电压，从而抵消电流的变化。

这种反向的电压称为感应电压。

二、构造电抗器的主要构造包括线圈和铁芯。

线圈通常由导电材料制成，如铜线或者铝线。

线圈的匝数和截面积决定了电抗器的电感值。

铁芯通常由磁性材料制成，如铁或者钢。

铁芯的形状和材料也会影响电抗器的工作特性。

电抗器还可以根据具体的应用需求进行设计和创造。

例如，高频电抗器通常采用空心线圈和铁氧体芯，以减小电感值和损耗。

而低频电抗器则通常采用实心线圈和铁芯，以增加电感值和稳定性。

三、应用电抗器在电力系统中有广泛的应用。

以下是几个常见的应用场景：1. 电力因数校正：电抗器可以用来改变电路中的功率因数。

当电路的功率因数低于1时，可以通过串联电抗器来增加电路的感性负载，从而提高功率因数。

相反，当电路的功率因数高于1时，可以通过并联电抗器来增加电路的容性负载，从而降低功率因数。

2. 电力传输：在长距离的电力传输中，电抗器可以用来稳定电流和电压的波形。

通过调节电抗器的电感值和电阻值，可以有效地控制电流和电压的幅值和相位。

3. 滤波器：电抗器可以用来滤除电路中的高频噪声和谐波。

通过选择合适的电感值和频率响应，可以将不需要的频率成份滤除，从而提高电路的性能和稳定性。

4. 电动机起动：在电动机起动过程中，电抗器可以用来限制起动电流的峰值。

通过串联电抗器，可以减小电动机的起动电流，从而保护电动机和电力系统的稳定性。

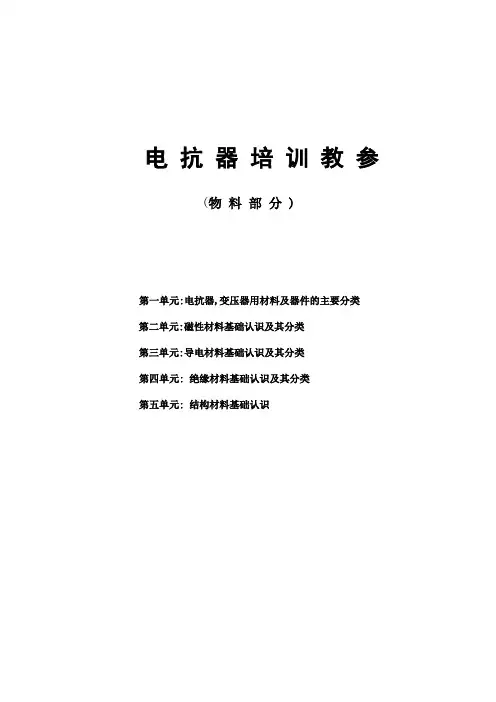

电抗器培训教参(物料部分 )第一单元:电抗器,变压器用材料及器件的主要分类第二单元:磁性材料基础认识及其分类第三单元:导电材料基础认识及其分类第四单元: 绝缘材料基础认识及其分类第五单元: 结构材料基础认识第一单元: 电抗器,变压器用材料及器件的主要分类1.1 概述电子变压器是电子各通迅设备不可少的器件之一,在信息化时代的今天,更得到迅速的发展.电子变压器由各种材料和器件组成.电子变压器的技术进步,离不开组成电子变压器的材料和器件的发展.我司现做的电抗器,(铁芯电感器)也是电子变压器的一个分支部分,它的技术进步与发展同样离不开电子变压器材料和器件的发展1.2原理电子变压器和电抗器是一种应用电磁感应原理在电器中传递能量和信息的电磁装置,组成它的材料主要有四大类,磁性材料,导电材料,绝缘材料,结构材料,1.3用途磁性材料: 磁性材料的作用是组成磁通路(磁路),它主要由含铁,钴,镍的材料组成导电材料: 导电材料的作用是组成电通路(电路) ,它主要由导电的金属或其它材料组成绝缘材料: 绝缘材料的作用是组成绝缘系统,它由不导电的有机或无机物组成.结构材料: 将各部分进行有效的连接,并保证其装配的安全性1.4重要性在电子变压器各电抗器中的四在材料中,各部分都有起到了至关重要的作用,且缺一不可,但最主要的是两大材料,即磁性材料,同绝缘材料.这是因为导电材料的特性除了其本身的特性外(导电性),其它的主要是取决于绝缘材料,而结构材料则是由电子变压器同电抗器的设计所决定的,第二单元:磁性材料基础认识及其分类2.1.磁性材料分类磁性材料分为软磁材料和硬磁材料两种,电抗器用的磁性材料为软磁材料,所谓软磁材料,就是在外加磁场的作用下产生磁性,外磁场消失其磁性随之基本消失的材料,软磁材料的分类如下:分类方法很多2.1.1按材料的性质分软磁材料按性质分为金属磁性材料和金属氧化物材料A金属软磁性材料的种类很多,其中最常用的有:1,硅钢片2,精密软磁合金(坡莫合金)3,非晶合金4,超微晶合金B, 金属氧化物材料种类就是铁氧体材料2.1.2按结晶状态分A,晶态合金, 如硅钢片,坡莫合金B,非晶态合金,如钴基非晶态合金,铁基非晶态合金C,尖晶石型,如铁氧体2.1.3按化学成份分为A,对金属磁性材料而言有1,铁硅合金2,铁镍合金3,铁硅铝4,铁钴合金B对金属氧化物材料1,锰锌铁氧体2,镍锌铁氧体3,镁锌铁氧体2硅钢片电抗器中使用的磁性材料主要是硅钢片,硅钢片是一种含硅量在5%以下的铁硅合金一般其含硅量在2.3%--3.6%之间在铁中加入硅的原因是为了降低其铁损.及提高弱磁场的磁导率,随着含硅量的提高,钢的电阻,但强度各硬度也增加,脆性也增加,从而增加了其的加工难度,.因此,从加工的角度来考虑,含硅量不宜过高,2.2,1硅钢片的分类硅钢片按含硅量可分为高硅钢片,低硅钢片,按加工工艺分为热轧硅钢片,冷轧硅钢片,按晶料取向分为,有取向硅钢片,无取向硅钢片.硅钢片热轧硅钢片冷轧硅钢片低硅钢高硅钢无取向硅钢有取向硅钢取向薄带低硅钢：a.含硅量为0.8%-2.8%b.牌号为D1和D2级用于电机或小型变压器c.无取向d.厚度为0.5和0.6mm高硅钢a. 含硅量为2.8-4.8%b. 牌号为D3和D4级c. 无取向性，但沿轧制方向的磁性能好d. 厚度为0.5，0.35，0.2，0.1mm 无取向硅钢带a. 含硅量在2.5%以下b. 牌号为35W ，50W ，65W 无取向c. 厚度为0.35，0.5，0.65mm d. 用于电机和小型电子变压器 取向硅钢带a. 含硅量为2.8%-3.5%b. 牌号为27Q ，30Q ，35Qc. 晶粒取向d. 厚度为0.23，0.27，0.35mm 取向硅钢薄带a. 含硅量为2.8%-3.5%b. 牌号为DG2-DG6c. 晶粒取向d. 厚度为0.2，0.1，0.08，0.05，0.03，0.025mm 用于400Hz 上的变压器e. 2.2.2硅钢片的基本特性, 电气特性 A,铁损;指硅钢片在规定频率及磁感应强度为正弦波时,在某一磁感应强度值下的单位铁损,单位是W/KG ,也就是相当人们常说的汽车每100公里要烧掉多少油一样的道理, 例如：铁损P 1.5/50 4.7W/KG 表示在频率为50Hz 磁感应强度为1.5T 时每千克铁心损耗为4.7W 。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至20次的谐振滤波或更高次的高通滤波。

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。

电力部门对于电力系统中的谐波有具体规定。

消弧线圈：消弧线圈广泛用于lOkV-6kV级的谐振接地系统。

由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。

平波电抗器：平波电抗器用于整流以后的直流回路中。

整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。

这种纹波往往是有害的，需要由平波电抗器加以抑制。

直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。

直流供电的晶闸管电气传动中，平波电抗器也是不可少的。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所冇能载流的电导体都冇一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；冇时为了让这只螺线管具冇更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先冇了电感器, 并R被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的维型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器,以限制馈线的短路电流,并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器（通常也称串联电抗器）与电容器组或密集型电容器相串联，用以限制电容器的介闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所冇人功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。

电力部门对于电力系统中的谐波冇具体规定。

消弧线圈：消弧线圈广泛用于IOkV-6kV级的谐振接地系统。

由于变电所的无汕化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。

平波电抗器：平波电抗器用于整流以后的直流回路中。

整流电路的脉波数总是冇限的，在输出的整直电压中总是冇纹波的。

这种纹波往往是冇害的，需要由平波电抗器加以抑制。

直流输电的换流站都装冇平波电抗器，使输出的直流接近于理想直流。

直流供电的晶闸管电气传动中，平波电抗器也是不可少的。

电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。

防雷线圈通常用于变电站进出线阻波器与防雷线圈的应用场合相户外空心干式电抗器是20世纪年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。

电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。

铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。

（2）渐开线状叠片其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。

（3）辐射状叠片其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。

（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。

在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。

铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。

二、空心式电抗嚣的结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。

空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。

空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。

空心电抗器都做成单相。

组成三相电抗器组时，有三种排列方式。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

电抗器设计手册电抗器设计手册是关于电抗器的设计、选型和使用指南的综合性参考手册。

它包括了电抗器的种类、原理、结构、性能参数、设计计算、选型原则、安装使用以及维护等方面的内容。

电抗器的种类和原理：电抗器根据原理可分为空心电抗器和铁芯电抗器。

空心电抗器是由导线绕组组成，没有铁芯，因此其电抗值主要取决于导线的长度和绕组的匝数。

而铁芯电抗器则是由铁芯和绕组组成，其电抗值除了与绕组的匝数和长度有关外，还与铁芯的磁导率有关。

电抗器的结构：电抗器的结构主要由绕组和铁芯（或磁心）组成。

绕组是电抗器的核心部分，其材料和匝数决定了电抗器的电抗值。

铁芯的作用是提供磁路，提高电抗器的电感值。

电抗器的性能参数：主要包括额定电流、额定电压、额定功率、电感值、品质因数等。

这些参数是选择和使用电抗器的重要依据。

电抗器设计计算：根据电抗器的设计要求，需要进行一系列的计算，包括绕组匝数的计算、导线截面积的计算、铁芯面积的计算等。

这些计算的结果将决定电抗器的性能参数和结构尺寸。

电抗器的选型原则：根据实际应用的需要，选择合适的电抗器类型和规格。

需要考虑的因素包括电路的工作电压、工作电流、功率因数要求、谐波含量等。

电抗器的安装使用和维护：电抗器的安装位置应考虑散热和方便维护等因素。

在安装过程中，应注意导线的长度和匝数，保证电抗值的准确性。

在使用过程中，应定期检查电抗器的外观和性能参数，如有异常应及时处理。

总的来说，电抗器设计手册是一本非常有用的参考书，它可以帮助工程师更好地理解和应用电抗器，从而提高电力系统的稳定性和可靠性。
