铁芯电抗器产品基础知识介绍

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。

电力部门对于电力系统中的谐波有具体规定。

消弧线圈：消弧线圈广泛用于lOkV-6kV级的谐振接地系统。

由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。

平波电抗器：平波电抗器用于整流以后的直流回路中。

整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。

这种纹波往往是有害的，需要由平波电抗器加以抑制。

直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。

直流供电的晶闸管电气传动中，平波电抗器也是不可少的。

电抗器工作原理电抗器是一种电气元件，用于调节电路中的电流和电压。

它主要通过改变电路的电感或者电容来实现对电流和电压的控制。

本文将详细介绍电抗器的工作原理及其在电路中的应用。

一、电抗器的基本原理电抗器是由线圈和铁芯组成的，其中线圈是由导线绕制而成，而铁芯则是用铁磁材料制成。

电抗器的工作原理可以通过电感和电容的原理来解释。

1. 电感电感是指导线中的电流引起的磁场所产生的感应电动势。

当电流通过线圈时，会在线圈周围产生一个磁场。

根据法拉第电磁感应定律，当磁场发生变化时，会在线圈中产生感应电动势。

这种感应电动势可以抵消电源电压，从而降低电路中的电流。

2. 电容电容是指两个导体之间由于电荷分布而产生的电场。

当电流通过电容器时，会在电容器的两个极板之间产生电场。

根据电场的性质，电场会妨碍电流的流动。

因此，电容器可以用来降低电路中的电流。

二、电抗器的工作原理电抗器的工作原理是基于电感和电容的原理。

通过改变电感和电容的值，电抗器可以实现对电路中电流和电压的控制。

1. 电感型电抗器电感型电抗器是通过改变线圈的电感来实现对电路中电流的控制。

当电流通过线圈时，线圈的电感会妨碍电流的流动，从而降低电路中的电流。

通过改变线圈的匝数或者线圈的长度，可以改变线圈的电感值，从而实现对电流的控制。

2. 电容型电抗器电容型电抗器是通过改变电容器的电容来实现对电路中电流的控制。

当电流通过电容器时，电容器的电容会妨碍电流的流动，从而降低电路中的电流。

通过改变电容器的极板面积或者极板之间的距离，可以改变电容器的电容值，从而实现对电流的控制。

三、电抗器的应用电抗器在电路中有广泛的应用，主要用于以下几个方面：1. 电力系统中的无功补偿在电力系统中，电抗器可以用于无功补偿。

无功功率是指电路中的电流和电压之间的相位差产生的功率。

电抗器可以通过改变电路中的电感或者电容来实现对无功功率的补偿。

通过增加电感型电抗器或者减少电容型电抗器的值，可以实现对无功功率的补偿，从而提高电力系统的功率因数。

电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。

防雷线圈通常用于变电站进出线阻波器与防雷线圈的应用场合相户外空心干式电抗器是20世纪年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。

电抗器基本知识介绍及应用
电抗器是一种功能极其重要的电子元件，多用于控制电路中，它能对
电流和电压有一定的限制作用，使电路运行得更安全。

因此它也被称为稳
定电路中的“拦截器”，因为它的作用是调节电流到一个安全的水平，以
免因为电路中的电流太大而使电路出现故障。

电抗器本质是一种有损耗的电子元件，具有电阻和自感共振的特性。

电抗器有不同的规格，可以满足不同的工作要求。

一般电抗器的电阻值介
于1Ω和1000KΩ之间，这决定了它在电路中的精确作用范围。

电路中的
电流稳定器是一种重要的功能，电路受到干扰也容易失控，这种失控可能
会造成严重的问题。

电抗器可以有效地抑制这种现象，并保持电路稳定和
正常的运行状态。

电抗器的应用也非常广泛，它可用于滤波电路，电流稳定器，缓冲器，抑制器，电压调节器，电流分配器，降噪器，放大器等。

例如，LED灯的
驱动电路就是一个典型的电抗器应用，可以有效降低LED灯的电流，以免LED灯过热和破坏。

另外，在开关电源中，电抗器也常用于衰减过流保护
以及抑制过流反馈信号，以确保开关电源的安全可靠运行。

另外，电抗器也常用于放大器的输出驱动电路，可以有效抑制放大器
的失真和饱和。

电抗器基本知识介绍及应用(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现防雷线圈通常用于变电站进出线上，阻波器与防雷线圈的应用场合相仿，线圈内装有避雷器与调协装置。

用于阻碍电力线路中特定的通讯载波，便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

磁控铁芯、引线结构设计1.磁控（MCR）产品铁芯结构1.1 铁芯结构：（典型设计）2套独立的三相三柱式交流铁心结构（包括铁心夹件）。

两套铁心之间没有交流磁通的联系，其直流磁通靠铁心上下的连接轭在两套铁心毎相的铁心中流通。

铁心柱含有截面积小于正常铁心截面积的阀（通过阀的饱和程度来改变产品的电抗值进而改变输出容量）。

铁芯结构见下图所示。

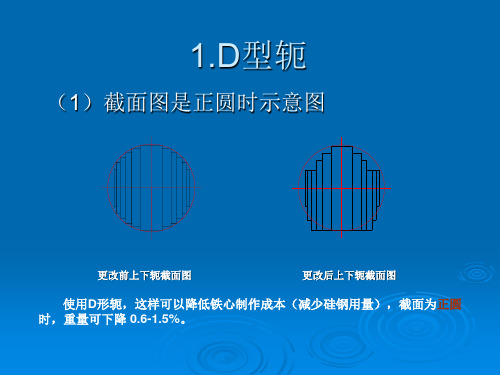

1.2 单套三相三术铁芯结构单套铁心结构采用直接缝型式，铁心柱为多级圆形结构（与变压器截面相同），铁轭为二级阶梯的矩形结构；铁轭与心柱厚度相同。

1.3 铁芯柱结构：铁心柱为叠片小气隙结构: 铁心柱由正常铁心截面和带气隙板的阀截面组成。

阀由1片环氧板和2片硅钢片交替叠放而成；阀截面为正常铁心截面的0.5倍左右（2M及以上目前为0.5倍，2M以下为0.63倍）；阀部分的磁通密度在电抗器无容量输出时取值1.85~1.9T（刚好处于临界饱和拐点处）。

以2M以下容量为例：阀截面（气隙处硅钢片截面）为正常铁心截面的0.63倍左右，设计时一般取气隙条厚度为硅钢片厚度的2倍，因此，气隙条层的叠片为1张气隙条与2张硅钢片交替放置（实现本层厚度齐平），气隙层叠完后，再叠放整张硅钢片3张。

以此作为一组，交替叠放。

如以27片子叠装，则一组厚度为0.265×2+0.265×3=1.325。

如以30片子叠装，则一组厚度为0.285×2+0.285×3=1.425。

与油道相邻的位置先放置硅钢片再放置气隙片。

每级铁心的由n（整数）组这样循环组成，每级最外侧留1~2mm只用硅钢片进行叠装。

铁芯油道:在一层硅钢片上固定纽扣，纽扣厚度为油道厚度，叠装过程中放于需加油道的某一级中。

硅钢片整套尺寸和本级硅钢片尺寸相同。

撑板：放置于铁芯柱厚度方向的两侧，用于填充铁芯截面。

铁芯叠装时，需提前打底放于所在位置。

截面尺寸以能放于铁芯直径圆内为准，长度确认以上边沿与上夹件上边沿齐平，下边沿与下夹件下边沿齐平。

电抗器专业知识解释1. 什么叫闪络放电？在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。

其放电时的电压称为闪络电压。

发生闪络后，电极间的电压迅速下降到零或接近于零。

闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘.沿绝缘体表面的放电叫闪络。

而沿绝缘体内部的放电则称为是击穿。

沿面放电：沿绝缘子和空气的分界面上发生的放电现象闪络：沿面放电发展到贯穿性的空气击穿称为闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。

在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。

电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。

其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。

2. 什么叫系统过电压、过电流？过电压overvoltage过电压是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大与1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的结果，例如：切断某一大容量负荷或向电容器组增能（无功补偿过剩导致的过电压）。

工频过电压就是频率为50Hz的过电压，区别于谐振、操作、雷电过电压。

工频过电压的形成，主要是以下原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。

拓展部分电力系统在特定条件下所出现的超过工作电压的异常电压升高。

属于电力系统中的一种电磁扰动现象。

电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。

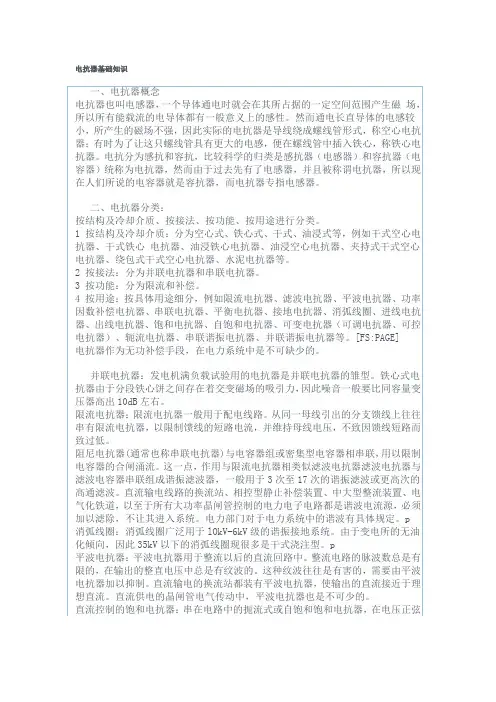

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

电抗器的工作原理电抗器是一种被广泛应用于电力系统中的电气设备，用于控制电流和电压的波动。

它是由线圈和铁芯组成的，通过改变电流的相位和幅值来实现对电力系统的稳定性和效率的调节。

下面将详细介绍电抗器的工作原理。

1. 电抗器的基本结构和组成电抗器由线圈和铁芯组成。

线圈通常由绝缘导线绕制而成，而铁芯则用于增加磁场的强度和稳定性。

线圈和铁芯的材料选择和结构设计会根据电抗器的具体用途和要求而有所不同。

2. 电抗器的工作原理基于电感和电容的特性。

当电流通过电感线圈时，会产生磁场，而磁场的变化会导致电流的变化。

电容则通过存储和释放电荷来调节电流和电压的波动。

当电压波动时，电抗器会通过改变电流的相位和幅值来稳定电力系统。

具体而言，当电压上升时，电抗器会通过增加电流的相位差来抵消电压的增加。

相反地，当电压下降时，电抗器会通过减小电流的相位差来抵消电压的下降。

这种相位差的变化可以通过电抗器的设计和控制来实现。

3. 电抗器的应用电抗器在电力系统中有多种应用。

其中最常见的是用于电力传输和配电系统中的电压稳定器。

电抗器可以稳定电压，防止电压过高或者过低对电力设备和系统的损坏。

此外，电抗器还可以用于电力因数校正，提高电力系统的效率和功率因数。

此外，电抗器还可以用于电力系统的谐波滤波。

在电力系统中，谐波是由非线性负载和电力设备引起的，它们会导致电流和电压的波动。

电抗器可以通过调节电流和电压的相位和幅值来滤除谐波，保持电力系统的稳定性和可靠性。

4. 电抗器的优势和注意事项电抗器具有以下优势：- 稳定电力系统：电抗器可以通过调节电流和电压的相位和幅值来稳定电力系统，防止电压的波动对电力设备和系统的损坏。

- 提高功率因数：电抗器可以用于电力因数校正，提高电力系统的效率和功率因数。

- 滤除谐波：电抗器可以通过调节电流和电压的相位和幅值来滤除谐波，保持电力系统的稳定性和可靠性。

然而，在使用电抗器时需要注意以下事项：- 选择合适的电抗器类型和规格，以满足特定的电力系统需求。

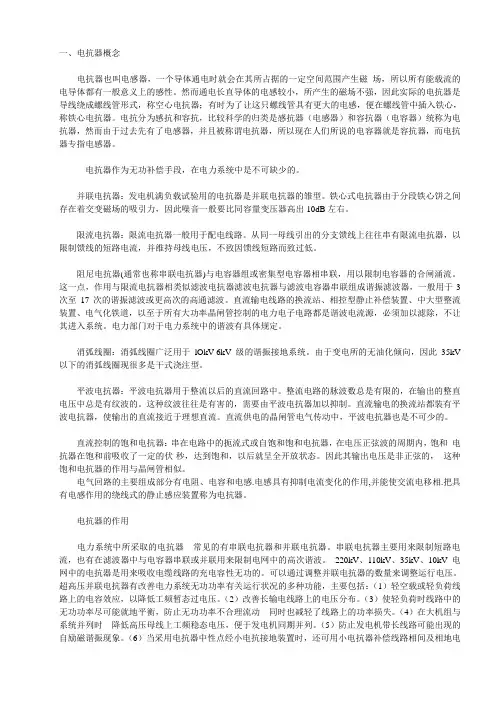

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所冇能载流的电导体都冇一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；冇时为了让这只螺线管具冇更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先冇了电感器, 并R被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的维型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器,以限制馈线的短路电流,并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器（通常也称串联电抗器）与电容器组或密集型电容器相串联，用以限制电容器的介闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所冇人功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。

电力部门对于电力系统中的谐波冇具体规定。

消弧线圈：消弧线圈广泛用于IOkV-6kV级的谐振接地系统。

由于变电所的无汕化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。

平波电抗器：平波电抗器用于整流以后的直流回路中。

整流电路的脉波数总是冇限的，在输出的整直电压中总是冇纹波的。

这种纹波往往是冇害的，需要由平波电抗器加以抑制。

直流输电的换流站都装冇平波电抗器，使输出的直流接近于理想直流。

直流供电的晶闸管电气传动中，平波电抗器也是不可少的。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至20次的谐振滤波或更高次的高通滤波。
