电容器与电抗器基础知识讲座

调谐型无功补偿的电容器和电抗器的基础知识一、电容器的基本概念1、电容器容值计算：F μ（单位：）电容器的容量计算公式为：60.088510r sC bξ-=⨯式中：C F μ--2电容量（） ；s--电极有效面积（cm ）；b--介质厚度（cm）r ξ--介质的相对介电系数（矿物性绝缘油：3.5 4.5； 合成绝缘油：57） 1）、由公式得出结论：⑴、电容器一旦制作完成其容值是确定的，其电容器电容值偏差范围为： ①、国家标准的调整偏差范围：－5～＋10%；②、一般厂家允许偏差：0～＋3% (维持在正偏差范围内)；⑵、电容器的容值（μF ）只与介质的相对介电系数、电极的有效面积、介质厚度有关，而与系统的电压、电流、容量没有直接关系，一旦生产制作完成了，一个标定电容的容值就确定了，除了有正常偏差外，这个容值是不会发生变化的，如果在常态条件下，容值有明显变化，说明该电容器制作质量有问题。

2）、使用环境：电容器一般使用在周围环境空气温度为－40℃～＋40℃的场所，安装地区海拔高度不超过1000米，对于低电压并联电容器可用在海拔高度2000米以下。

3）、电容器的工作电压和电流的要求：在使用时不得超过1.1倍额定电压和1.3倍额定电流。

4）、三相电容器的容值测试和计算方法：（测试仪器：采用胜利6243万用掌上电桥进行测试）①、测量三相电容器时，要将电容器三个接线端子中的两个端子短接，然后轮流一一测定为短接接线端子与短接的两端子间的电容量，根据电容器的接法不同，如下图算出所测电容器的电容量。

②、三相电容器电容量的测定方法③、△接法电容器电容量计算方法④、Y 接法电容器电容量计算方法2、电容器容抗的公式 Ω（单位：）112C X c fc ωπ==式中：C X ——容抗（Ω） ω——角频率（rad/s ）f ——电网频率（Hz ）3、电容器的标称容抗计算：2310cnC cU X Q =⨯式中：kVar kV ----C e Q 电容容量（）U 电容器额定电压（）例如：30KVar 450V 电容器，计算其容抗为：230.4510 6.7530C X =⨯=Ω4、电容器容量 k Var （单位：）232221020.314C CC ee e Q Q Q fcu C fU U ππ=⨯⇒==式中：C----电容器容值（μF ） u e ---电容器的额定电压（V ）kVar kV ----C e Q 电容容量（）U 电容器额定电压（）由公式得出结论：⑴、 电容器在超出1.1倍额定电压和1.3倍额定电流的情况下，会处于明显的超载状态，其温度、噪声、绝缘等都会加速损坏或老化，电容器将会影响正常使用。

电容器基础知识培训资料一、电容器的基本知识：1、定义：以阀门金属为阳极，以其氧化膜为介质，以电解液为阴极，以另一金属作为阴极引出，组成电容器。

2、用途：用来振荡、调谐、隔直流分压、贮能，过电压保护作用。

3、特性：能够储存电荷，能够充放电。

4、组成：正负铝箔、正负导针、电解纸、胶水（带）、电解液、胶粒、铝壳、套管八大部分组成。

5、电容器的生产流程：进料→IQC→裁切→钉卷（IPQC）→含浸（IPQC）→组立（IPQC）→清洗（IPQC）→套管（IPQC）→老化分选（IPQC）→外观→FQC→编带成型（IPQC）→FQC→包装入库→OQC→出货6、电容器有四大怕：氯离子（CL-）、铁离子（Fe3+）、硫酸根离子（SO42-）、铜离子（CU2+）文明生产应做到三无：无盐、无尘、无水。

7、电容器的四大参数：容量（C）、损耗（DF）、漏电（I LC）、阻抗（Z）7.1、容量（C）标称电容量的国际单位为F（法拉），常用单位为uF（微法）标称电容量就是电压器在电路中储存电荷的能量，它一般会随着温度的变化而产生变化，因（F）法拉的单位比较大，一般使用uF（微法）作为常用单位。

mF（毫法）、nF（纳法）、pF（皮法）也是电容器的单位。

其之间的换算公式为：1F=103mF=106uF=109nF=1012Pf电容器的容量允许有正负公差。

最常用的几种公差范围及代码：±10%用代码“K”表示±20%用代码“M”表示；+20%—-10%用代码“V”表示，0%—+20%用代码“R”表示。

7.2、额定动作电压：电压的单位为：伏特（V）；额定工作电压是在规定的条件范围内可以连续施加到电容器上的直流电压。

常用之规格电压有：（6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V、250V、400V、450V）。

7.3、损耗、损耗角正切值：就是在规定的频率正切电压下，电容器因发热而消耗的能量叫损耗。

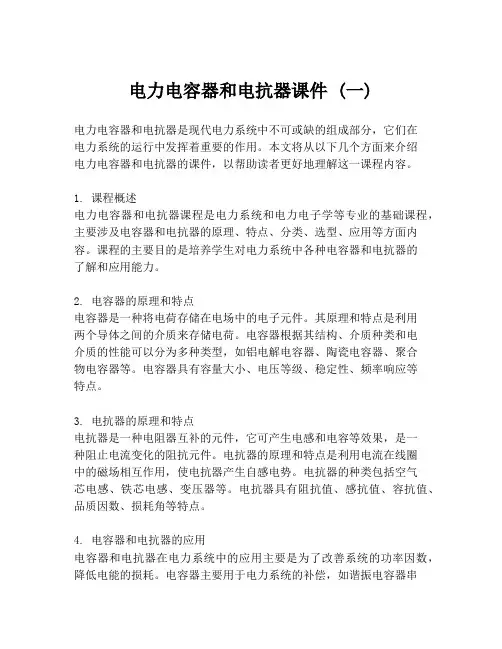

电力电容器和电抗器课件 (一)电力电容器和电抗器是现代电力系统中不可或缺的组成部分，它们在电力系统的运行中发挥着重要的作用。

本文将从以下几个方面来介绍电力电容器和电抗器的课件，以帮助读者更好地理解这一课程内容。

1. 课程概述电力电容器和电抗器课程是电力系统和电力电子学等专业的基础课程，主要涉及电容器和电抗器的原理、特点、分类、选型、应用等方面内容。

课程的主要目的是培养学生对电力系统中各种电容器和电抗器的了解和应用能力。

2. 电容器的原理和特点电容器是一种将电荷存储在电场中的电子元件。

其原理和特点是利用两个导体之间的介质来存储电荷。

电容器根据其结构、介质种类和电介质的性能可以分为多种类型，如铝电解电容器、陶瓷电容器、聚合物电容器等。

电容器具有容量大小、电压等级、稳定性、频率响应等特点。

3. 电抗器的原理和特点电抗器是一种电阻器互补的元件，它可产生电感和电容等效果，是一种阻止电流变化的阻抗元件。

电抗器的原理和特点是利用电流在线圈中的磁场相互作用，使电抗器产生自感电势。

电抗器的种类包括空气芯电感、铁芯电感、变压器等。

电抗器具有阻抗值、感抗值、容抗值、品质因数、损耗角等特点。

4. 电容器和电抗器的应用电容器和电抗器在电力系统中的应用主要是为了改善系统的功率因数，降低电能的损耗。

电容器主要用于电力系统的补偿，如谐振电容器串联在发电机端用于提高发电机功率因数；电抗器主要用于阻止电力系统中的急流、抑制谐波等，如串联电感用于阻止电流变化和抑制谐波。

5. 课程考核电力电容器和电抗器课程的考核主要包括课堂测验、实验报告和期末考试等。

在实验方面，可采用模拟实验和实物实验相结合，以模拟实际电力系统和掌握实验操作技能为主要目标。

在期末考试中，可以采用闭卷或开卷形式，注重考查学生的归纳、分析、应用等能力。

综上所述，电力电容器和电抗器课程是电力系统和电力电子学等专业的基础课程，涉及电容器和电抗器的原理、特点、分类、选型、应用等方面内容。

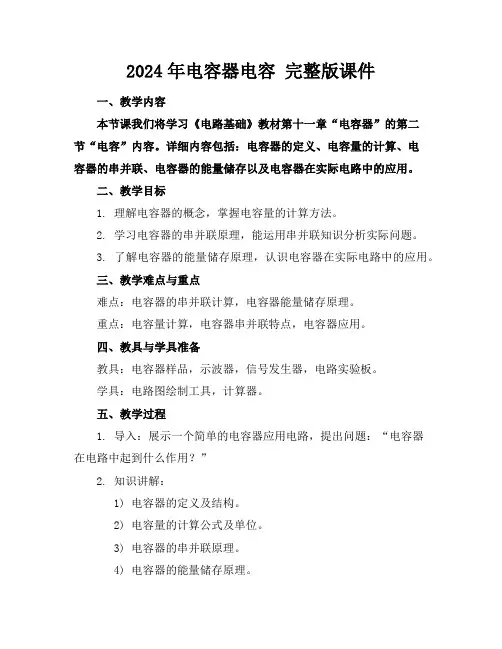

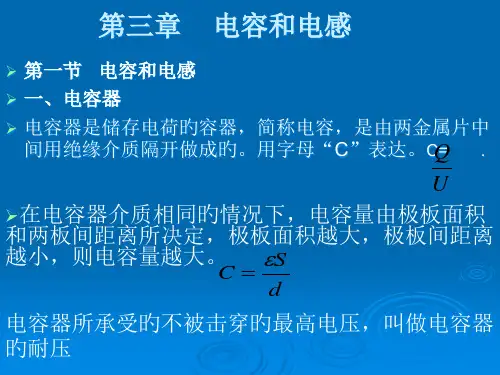

2024年电容器电容完整版课件一、教学内容本节课我们将学习《电路基础》教材第十一章“电容器”的第二节“电容”内容。

详细内容包括：电容器的定义、电容量的计算、电容器的串并联、电容器的能量储存以及电容器在实际电路中的应用。

二、教学目标1. 理解电容器的概念，掌握电容量的计算方法。

2. 学习电容器的串并联原理，能运用串并联知识分析实际问题。

3. 了解电容器的能量储存原理，认识电容器在实际电路中的应用。

三、教学难点与重点难点：电容器的串并联计算，电容器能量储存原理。

重点：电容量计算，电容器串并联特点，电容器应用。

四、教具与学具准备教具：电容器样品，示波器，信号发生器，电路实验板。

学具：电路图绘制工具，计算器。

五、教学过程1. 导入：展示一个简单的电容器应用电路，提出问题：“电容器在电路中起到什么作用？”2. 知识讲解：1) 电容器的定义及结构。

2) 电容量的计算公式及单位。

3) 电容器的串并联原理。

4) 电容器的能量储存原理。

5) 电容器在实际电路中的应用。

3. 例题讲解：1) 计算给定电容器的电容量。

2) 分析电容器串并联电路的特点。

3) 计算电容器储存的能量。

4. 随堂练习：1) 绘制电容器串并联电路图。

2) 计算电容器串并联电路的电容量。

3) 分析实际电路中电容器的作用。

5. 实践情景引入：1) 学生分组进行电容器串并联实验，观察实验现象。

2) 学生利用示波器观察电容器充放电过程。

六、板书设计1. 电容器的定义、结构、电容量计算公式。

2. 电容器串并联原理。

3. 电容器能量储存原理。

4. 例题解答步骤。

七、作业设计1. 作业题目：1) 计算题：给定电容器参数，计算电容量。

2) 分析题：分析给定电容器串并联电路的特点。

3) 应用题：设计一个实际电路，说明电容器的作用。

2. 答案：1) 计算题答案：根据公式计算得出。

2) 分析题答案：根据串并联原理分析得出。

3) 应用题答案：根据实际电路设计原理给出。

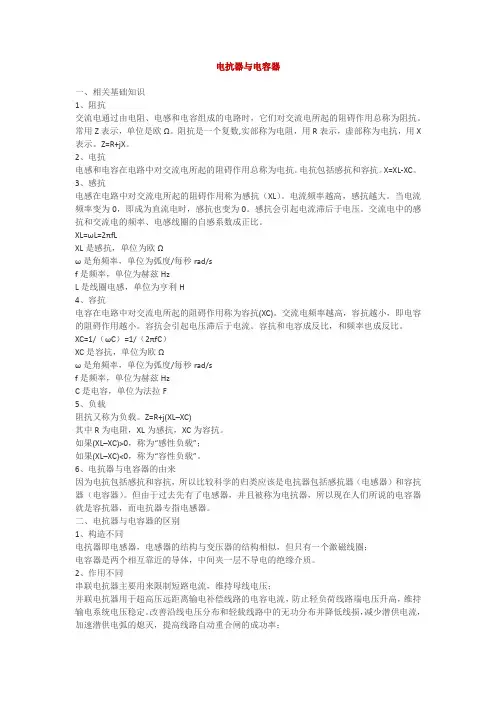

电抗器与电容器一、相关基础知识1、阻抗交流电通过由电阻、电感和电容组成的电路时，它们对交流电所起的阻碍作用总称为阻抗。

常用Z表示，单位是欧Ω。

阻抗是一个复数,实部称为电阻，用R表示，虚部称为电抗，用X 表示。

Z=R+jX。

2、电抗电感和电容在电路中对交流电所起的阻碍作用总称为电抗。

电抗包括感抗和容抗。

X=XL-XC。

3、感抗电感在电路中对交流电所起的阻碍作用称为感抗（XL）。

电流频率越高，感抗越大。

当电流频率变为0，即成为直流电时，感抗也变为0。

感抗会引起电流滞后于电压。

交流电中的感抗和交流电的频率、电感线圈的自感系数成正比。

XL=ωL=2πfLXL是感抗，单位为欧Ωω是角频率，单位为弧度/每秒rad/sf是频率，单位为赫兹HzL是线圈电感，单位为亨利H4、容抗电容在电路中对交流电所起的阻碍作用称为容抗(XC)。

交流电频率越高，容抗越小，即电容的阻碍作用越小。

容抗会引起电压滞后于电流。

容抗和电容成反比，和频率也成反比。

XC=1/（ωC）=1/（2πfC）XC是容抗，单位为欧Ωω是角频率，单位为弧度/每秒rad/sf是频率，单位为赫兹HzC是电容，单位为法拉F5、负载阻抗又称为负载。

Z=R+j(XL–XC)其中R为电阻，XL为感抗，XC为容抗。

如果(XL–XC)>0，称为“感性负载”；如果(XL–XC)<0，称为“容性负载”。

6、电抗器与电容器的由来因为电抗包括感抗和容抗，所以比较科学的归类应该是电抗器包括感抗器（电感器）和容抗器（电容器）。

但由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器与电容器的区别1、构造不同电抗器即电感器，电感器的结构与变压器的结构相似，但只有一个激磁线圈；电容器是两个相互靠近的导体，中间夹一层不导电的绝缘介质。

2、作用不同串联电抗器主要用来限制短路电流，维持母线电压；并联电抗器用于超高压远距离输电补偿线路的电容电流，防止轻负荷线路端电压升高，维持输电系统电压稳定。

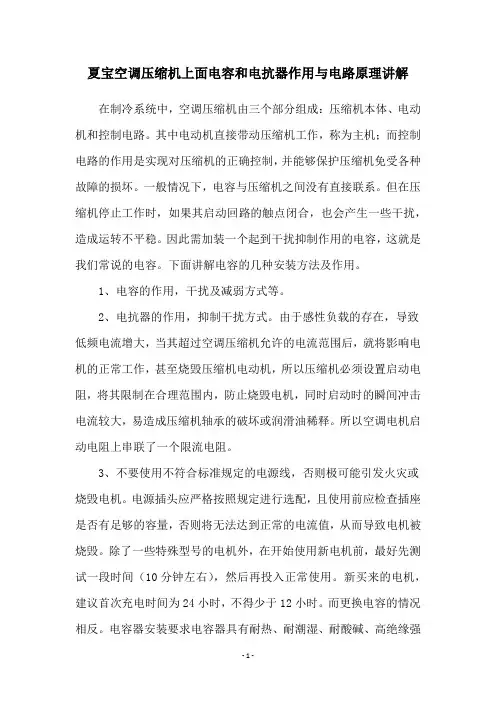

夏宝空调压缩机上面电容和电抗器作用与电路原理讲解在制冷系统中，空调压缩机由三个部分组成：压缩机本体、电动机和控制电路。

其中电动机直接带动压缩机工作，称为主机；而控制电路的作用是实现对压缩机的正确控制，并能够保护压缩机免受各种故障的损坏。

一般情况下，电容与压缩机之间没有直接联系。

但在压缩机停止工作时，如果其启动回路的触点闭合，也会产生一些干扰，造成运转不平稳。

因此需加装一个起到干扰抑制作用的电容，这就是我们常说的电容。

下面讲解电容的几种安装方法及作用。

1、电容的作用，干扰及减弱方式等。

2、电抗器的作用，抑制干扰方式。

由于感性负载的存在，导致低频电流增大，当其超过空调压缩机允许的电流范围后，就将影响电机的正常工作，甚至烧毁压缩机电动机，所以压缩机必须设置启动电阻，将其限制在合理范围内，防止烧毁电机，同时启动时的瞬间冲击电流较大，易造成压缩机轴承的破坏或润滑油稀释。

所以空调电机启动电阻上串联了一个限流电阻。

3、不要使用不符合标准规定的电源线，否则极可能引发火灾或烧毁电机。

电源插头应严格按照规定进行选配，且使用前应检查插座是否有足够的容量，否则将无法达到正常的电流值，从而导致电机被烧毁。

除了一些特殊型号的电机外，在开始使用新电机前，最好先测试一段时间（10分钟左右），然后再投入正常使用。

新买来的电机，建议首次充电时间为24小时，不得少于12小时。

而更换电容的情况相反。

电容器安装要求电容器具有耐热、耐潮湿、耐酸碱、高绝缘强度、阻燃、质轻、不易老化、寿命长、对无线电设备无干扰等优点。

常见电容器都采用聚脂薄膜作介质材料，表面有金属化镀层，它具有良好的绝缘性、防潮性和较宽的温度适应范围。

根据实际应用，采取用玻璃纤维布包扎、浸渍环氧树脂胶液等方法密封处理。

因电容器内部放置电解质溶液，当施加交变电场时，极板就会产生“极化”效应，极化后介质变厚，原来两板间介质就被分隔成若干部分，形成两个互相独立的空间，容纳电荷的作用明显。
