电抗器基础知识

一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。

4、标么值是指（有名值/实际值）和（基准值）的比值。

5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。

7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。

8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。

10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。

二：思考题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

电工理论知识一、基础知识和基础理论1.1交流电路电压电流关系1.2电阻星形连接与三角形连接等效变换公式：1.3电路分析的基本方法(1)克希荷夫第一定律(克希荷夫电流定律KCL)：在电路任何时刻，对任一结点，所有支路电流的代数和恒等于零，即流出结点的取+号，流入结点的取-号。

N为支路数。

(2)克希荷夫第二定律(克希荷夫电压定律KVL)：在电路任何时刻，沿任一回路，所有支路电压的代数和恒等于零，即电压的参考方向与指定的绕行方向一致的取+号，相反的取-号。

N为支路数。

(3)支路电流法：应用KCL、KVL列出与支路电流数目相等的方程，求解支路电流的方法。

(4)回路电流法。

(5)结点电压法：对于有几个结点的电路，任选一个结点作为参考点，其余点相对于参考点的之间的电压为结点电压，以结点电压为未知量，应用KVL列出(民N-1)个独立结点电压方程。

(6)叠加定理：在线性电路中，任一支路的电压或电流都是各个独立源单独作用于电路时，在该支路产生的电压或电流的代数和。

(7)戴维南定理：任何有源二端线性网络，可用一个电压源和一个电阻的串联组合等效替代。

其中电动势等于有源二端网络的开路电压U0，电阻为端口内部电源为0零时的开端电阻。

(8)诺顿定理：任何有源二端线性网络，可用一个电流源和一个电阻的并联组合等效替代。

其中电流源等于有源端口的短路电流I0，电阻为端口内部电源为0零时的开端电阻。

1.4运算电路的输入输出电压关系1.5调制：在发送端利用低频信号去控制高频信号的某一个参数，使高频信号的该参数按照低频信号的变化规律而变化的过程。

调幅、调频、调相。

调制信号有模拟和数字信号。

解调：将低频信号从调制信号中分离的过程。

1.6电力变压器的额定容量：变压器二次侧额定输出功率，或称视在功率新系列R10系列为30，50，63，80，1 00，125，160，200，250，315，400，500，630，。

额定电压指相线电压。

额定电流：二次侧额定输出时，一次或二次侧流过的电流称为一次或二侧的额定电流。

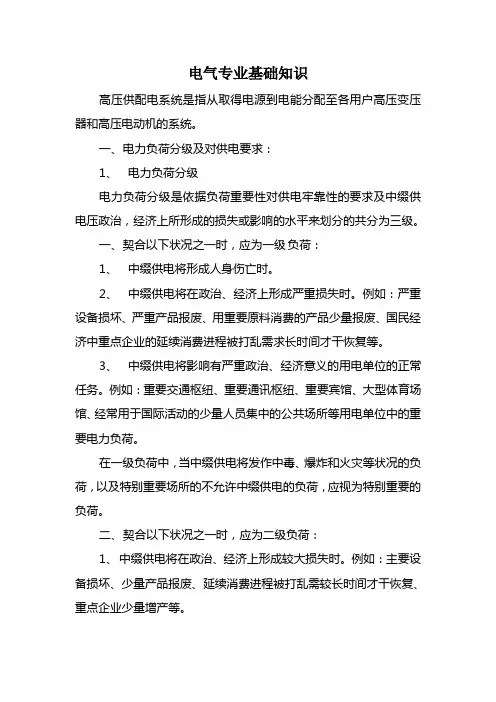

电气专业基础知识高压供配电系统是指从取得电源到电能分配至各用户高压变压器和高压电动机的系统。

一、电力负荷分级及对供电要求：1、电力负荷分级电力负荷分级是依据负荷重要性对供电牢靠性的要求及中缀供电压政治，经济上所形成的损失或影响的水平来划分的共分为三级。

一、契合以下状况之一时，应为一级负荷：1、中缀供电将形成人身伤亡时。

2、中缀供电将在政治、经济上形成严重损失时。

例如：严重设备损坏、严重产品报废、用重要原料消费的产品少量报废、国民经济中重点企业的延续消费进程被打乱需求长时间才干恢复等。

3、中缀供电将影响有严重政治、经济意义的用电单位的正常任务。

例如：重要交通枢纽、重要通讯枢纽、重要宾馆、大型体育场馆、经常用于国际活动的少量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中缀供电将发作中毒、爆炸和火灾等状况的负荷，以及特别重要场所的不允许中缀供电的负荷，应视为特别重要的负荷。

二、契合以下状况之一时，应为二级负荷：1、中缀供电将在政治、经济上形成较大损失时。

例如：主要设备损坏、少量产品报废、延续消费进程被打乱需较长时间才干恢复、重点企业少量增产等。

2、中缀供电将影响重要用电单位的正常任务。

例如：交通枢纽、通讯枢纽等用电单位中的重要电力负荷，以及中缀供电将形成大型影剧院、大型商场等较多人员集中的重要的公共场所次第混乱。

三、不属于一级和二级负荷者应为三级负荷。

钢铁企业的一级负荷如高炉启齿机、电动泥炮机、电动高炉鼓风机，炉体冷却水泵，转炉吹氧管升降系统，炉体倾动机构，大型延续钢板轧机，加热炉冷却水泵。

二级负荷如高炉装料系统，转炉上料系统，电炉，轧钢加热炉的推钢机出钢机。

各级负荷对供电电源的要求第2.0.2 条一级负荷的供电电源应契合以下规则：一、一级负荷应由两个电源供电；当一个电源发作缺点时，另一个电源不应同时遭到损坏。

二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。

一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。

２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

1.一次回路——由发电机经变压器和输配电线路直至用电设备的电气主接线，通常称为一次回路。

2.二次设备——二次设备是对一次设备的工作进行监察测量、操作控制和保护等的辅助设备，如：仪表、继电器、控制电缆、控制和信号设备等3.二次回路——二次设备按一定顺序连成的电路，称为二次电路或二次回路。

4.低压开关——是用来接通或断开1000伏以下交流和直流电路的开关电器。

不同于《安规》中的低压(对地电压在250伏以下)。

5.接触器——是用来远距离接通或断开电路中负荷电流的低压开关，广泛用于频繁启动及控制电动机的电路。

6.自动空气开关——自动空气开关简称自动开关，是低压开关中性能最完善的开关。

它不仅可以切断电路的负荷电流，而且可以断开短路电流，常用在低压大功率电路中作主要控制电器。

7.灭磁开关——是一种专用于发电机励磁回路中的直流单极空气自动开关。

8.隔离开关——是具有明显可见断口的开关，没有灭弧装置。

可用于通断有电压而无负载的线路，还允许进行接通或断开空载的线路、电压互感器及有限容量的空载变压器。

隔离开关的主要用途是当电气设备检修时，用来隔离电源电压。

9.高压断路器——又称高压开关。

它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用切断短路电流。

它具有相当完备的灭弧结构和足够的断流能力。

10.消弧线圈——是一个具有铁心的可调电感线圈，装设在变压器或发电机的中性点，当发生单相接地故障时，起减少接地电流和消弧作用。

11.电抗器——电抗器是电阻很小的电感线圈，线圈各匝之间彼此绝缘，整个线圈与接地部分绝缘。

电抗器串联在电路中限制短路电流。

12.涡流现象——如线圈套在一个整块的铁芯上，铁芯可以看成是由许多闭合的铁丝组成的，闭合铁丝所形成的平面与磁通方向垂直。

每一根闭合铁丝都可以看成一个闭合的导电回路。

当线圈中通过交变电流时，穿过闭合铁丝的磁通不断变化，于是在每个铁丝中都产生感应电动势并引起感应电流。

变电运行及设备管理技术问答一．变电所基础知识1.什么是电气一次设备和一次回路？答：电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电器设备，包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输线线路、电力电缆、电容器、电抗器、电动机等。

有一次设备相互连接，构成的发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。

2.变电所中的高压母线有哪几种？其接线形式有哪几种？答：变电所中常用的高压母线大体可分为软母线和硬母线两种，他们的用途位：1）软母线常用于室外，其特点是空间大，相间距离宽，散热效果好，施工造价低。

2）硬母线一般多用于室内配电装置，室外配电装置目前也开始朝硬母线方向发展，硬母线最大特点是与电气设备配套可节省占地面积且载流量大，但造价较高，一般硬母线可分为矩形、槽型、菱形和管型等。

一般变电所的母线接线形式有：单母线、单母线分段、双母线、双母线旁路、双母线分段旁路、3∕2断路器接线，4∕3断路器接线，以及无母线的桥形接线（有内桥外侨两种形式）、多角形接线和线路变压器组，共10种接线形式。

3.对变电所母线的要求有哪些？答：电网对变电所母线的要求是当母线满足以下要求时才可以投运：1）满足最大负荷工作电流及断路热稳定、动稳定要求，并校验合格；2）母线电晕、电压校验应合格；3）对于母线长、容量大、平均负荷高的母线应按最佳电流密度进行选择；4）各接点应连接牢固，温度不超过允许值。

4.什么是二次设备和二次回路？答：二次设备是指对一次设备的工作进行监测、控制、调节、保护，以及为运行、维护人员提供运行工况或生产指挥信号所需要的低压电气设备，如测量仪表、检查装置、信号装置、熔断器、控制开关、继电器、控制电缆等。

由二次设备相互连接，构成对一次回路设备进行测量、调节、控制、保护和监视运行工况、开关位置等信号的电气回路称为二次回路或二次接线系统。

连接保护装置的二次回路包括交流电流回路、交流电压回路、直流操作控制回路和信号回路及测量回路。

高低压基础知识培训一、基础名词解释1.1.电是什么?答:有负荷存在和电荷变化的现象。

电是一种和重要的能源。

1.2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。

1.3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

1.4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

1.5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

1.6、什么是电流？电荷有规则的移动，就形成电流，电流的单位是安，用字母A表示。

1.7、什么叫电阻？导体对电流的阻碍作用称为电阻。

电阻的单位是欧姆，用希腊字母Ω表示。

电阻的大小与材料、长度、横截面积有关。

R=ρL/S ,其中，ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S 表示电阻的横截面积.1.8、电压、电流、电阻间的关系式是什么？对直流电路中I=U/R，I—电流，U—电压，R—电阻。

即为欧姆定律1.9、什么是电流的热效应？电流通过导体时，由于克服导体电阻会产生热。

这种现象称为电流的热效应。

1.10、什么是直流电？电压与电流的大小和方向不随时间的改变而变化的电源。

1.11、什么是交流电？电压和电流的大小和方向均随时间作周期性不断变化的电源。

1.12、什么是线电压？什么是相电压？对于三相五线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。

1.13什么是相电流？什么是线电流？星形接法时三相绕组的三个头(或尾)相接为中性点,(零点).另外三个尾(或头)为三条火线!此时输出(或输入)电流是各相独立的!故称相电流!此接法是最常见的,也是三相四线制输出的唯一接法!(有零线) 三角形接法是将三相绕组的头尾相接成为一个三角的环路!从三个头尾的接点引出三条火线.因每条火线都是两相线的交接点,故称线电流.线电流是相电流的1.732倍!此接法限于纯动力电路!(没有零线)</p><p> 也就是说线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流1.14.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。

基础知识：高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。

为交流1kV以上为高压电器，1kV及以下为低压电器。

高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。

西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。

2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。

1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。

因此高压断路器是一种多功能的自动开关。

2）熔断器：俗称保险。

当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。

分为限流熔断器及喷射式熔断器。

3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。

4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。

电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。
