下载文档原格式

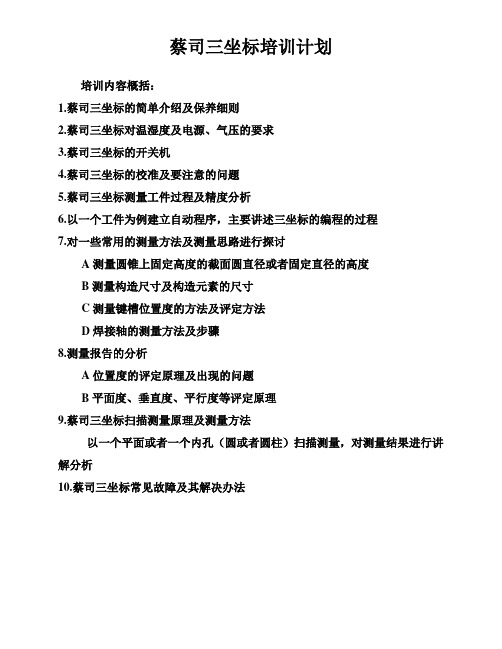

培训内容概括：1.蔡司三坐标的简单介绍及保养细则2.蔡司三坐标对温湿度及电源、气压的要求3.蔡司三坐标的开关机4.蔡司三坐标的校准及要注意的问题5.蔡司三坐标测量工件过程及精度分析6.以一个工件为例建立自动程序，主要讲述三坐标的编程的过程7.对一些常用的测量方法及测量思路进行探讨A测量圆锥上固定高度的截面圆直径或者固定直径的高度B测量构造尺寸及构造元素的尺寸C测量键槽位置度的方法及评定方法D焊接轴的测量方法及步骤8.测量报告的分析A位置度的评定原理及出现的问题B平面度、垂直度、平行度等评定原理9.蔡司三坐标扫描测量原理及测量方法以一个平面或者一个内孔（圆或者圆柱）扫描测量，对测量结果进行讲解分析10.蔡司三坐标常见故障及其解决办法1.蔡司三坐标的简单介绍及保养细则德国蔡司三坐标是在国际上比较有名的，一是它的精度比较高，二是它的运行稳定性及重复性比较好，三是德国蔡司三坐标所用的探头是三维的，可以在空间的360度方向探测，测量方向及测量误差自动进行补偿。
相对海康斯康三坐标的二维探头来说，精度比较高，测量稳定性及重复性就比较好。
对蔡司三座标的保养可以参考--------蔡司三坐标保养细则2. 蔡司三坐标对使用环境（温湿度及电源、气压）的要求VistaA对温度的要求18℃～22℃B湿度同样对机器的使用有很大的影响。
湿度过大，容易造成电子元器件的短路，需要配备除湿机；湿度过小，容易产生静电，需要配备加湿机。
Vista 对湿度的要求40％ to 60％C对气源的要求，要无水，无油，无尘（实际达不到），但纯度要达到99%以上；D一般要求压力6～10bar，根据不同型号的三坐标，相对Vista 来说要求压力6～8bar建议配备1）无油空压机或集中的干净气源2）储气罐3）粗过滤器4）压缩空气干燥机5）精密过滤器（除油）；精密过滤器（除尘）6）压力调节阀（带0——10bar压力表）E对电源的要求（相对Vista型号的三坐标）电压要求220±10% 频率50HZ±3.5% 最大总功率（UPS要求）1000V A3.蔡司三坐标的开关机开机：1）检查计量室的温湿度2）打开总电源、总气源检查气压压力3）按照安装顺序，依次打开稳压电源、UPS、空气过滤器等4）打开CMM（coordinate measuring machine）5）打开计算机外部设备，例如打印机、显示器6）打开计算机主机，进入xp系统7）双击桌面上的快捷图标登录Calypso软件，机器回零8）打开或者新建一个测量程序，开始测量关机：1）将测头停在合适的位置（一般要求z轴不暴露光栅尺，位于机器右后上方）2）保存当前测量程序3）退出Calypso软件（CMM主机不关，再次开机时CMM不再回零）4）退出XP系统5）依次关掉计算机的主机、显示器、打印机等PC设备6）按下紧急按钮，关掉CMM主机7）按照顺序依次关掉空气过滤器、UPS、稳压电源等8)关掉总电源、总气源注意:建议每次开关机时间间隔五分钟以上。
三次元培训教程（一）引言概述：本文是关于三次元培训教程（一）的文档。
三次元培训教程旨在帮助学员全面了解三次元技术的基础知识和应用实践。
本文将从五个大点展开介绍，包括三次元技术概述、三次元建模基础、三次元渲染技术、三次元动画制作和三次元应用案例等。
通过这些内容的学习，读者将能够掌握三次元技术的核心概念和应用方法，并能够在实践中灵活运用。
正文：一、三次元技术概述1. 三次元技术的定义和发展历程2. 三次元技术在电影、游戏和虚拟现实等领域的应用3. 三次元技术的核心原理和关键技术要点4. 三次元技术与传统二维技术的比较和区别5. 三次元技术的未来发展趋势和前景二、三次元建模基础1. 三次元建模的基本概念和原则2. 三次元建模软件的选择和使用3. 三次元建模的基本技术和步骤4. 三次元建模的常见问题及解决方法5. 三次元建模实例分析和实践操作指导三、三次元渲染技术1. 三次元渲染的基本原理和技术框架2. 三次元渲染的光影效果和纹理贴图技术3. 三次元渲染的渲染器选择和参数设置4. 三次元渲染中的渲染优化和效率提升策略5. 三次元渲染实例分析和渲染效果调优指南四、三次元动画制作1. 三次元动画制作的基本流程和技术要素2. 三次元动画制作软件的选择和使用3. 三次元动画的关键帧设计和插值技术4. 三次元动画的角色建模和动作捕捉技术5. 三次元动画的渲染和后期制作技巧五、三次元应用案例1. 三次元技术在电影制作中的应用案例2. 三次元技术在游戏开发中的应用案例3. 三次元技术在虚拟现实领域的应用案例4. 三次元技术在建筑设计中的应用案例5. 三次元技术在教育培训中的应用案例总结：通过本文的介绍，我们了解了三次元培训教程（一）的内容架构和学习目标。
本教程共分为五个大点，包括三次元技术概述、三次元建模基础、三次元渲染技术、三次元动画制作和三次元应用案例等。
每个大点下包含了5-9个小点，涵盖了三次元技术的核心知识和应用实践。

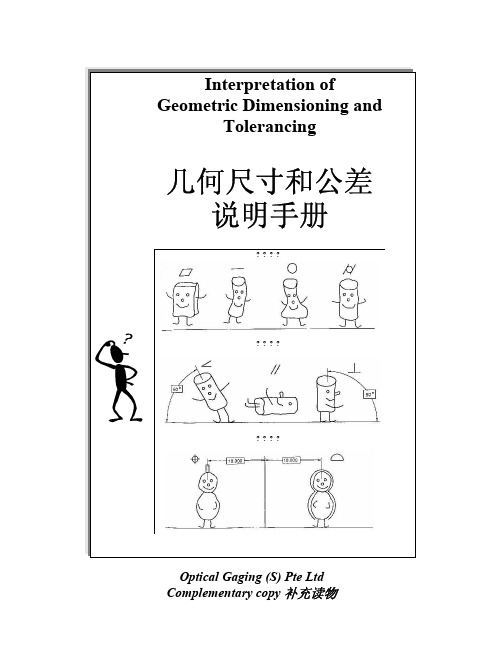

??????Optical Gaging (S) Pte Ltd Complementary copy 补充读物第一章介绍 1第二章基准 2 2.1基准的含义 2 2.2基准要素， 基准与模拟基准 3 2.3 在图纸上怎样表示基准 4 2.4 基准的3-2-1法则 5 2.5 目标基准及其应用 6 2.6 坐标轴或中心平面基准 9 2.7相对坐标轴或中心平面基准 12 2.8基准优先法则例子 15 2.9一些基准应用的特例 16第三章术语18第四章ANSI Y14.5M-1982 尺寸公差的一般法则20第五章几何特性21 5.1几何公差特征图标 21 5.2几何特征类别 22第六章直线度 23 6.1直线度用于圆柱 24 6.2直线度用于平面 25 6.3直线度用于轴，RFS & MMC 26 6.4直线度用于有基本长度尺寸的物体 27第七章平面度 28 7.1平面度用于表面 29第八章圆度 30 8.1圆度的公差带 31第九章圆柱度 32 9.1圆柱度的公差带 33第十章直线的轮廓度 34 10.1直线轮廓度应用的示例 35第十一章表面的轮廓度36 11.1表面轮廓度应用的示例 37 11.2共面轮廓度应用的示例 38第十二章位置度39 12.1位置度应用的示例 41 12.2同轴孔的位置公差示例 43第十三章同心度 44 13.1同心度应用的示例 45第十四章对称度 46 14.1对称度应用的示例 47第十五章倾斜度 48 15.1倾斜度应用的示例 49 15.2倾斜度的公差带 50第十六章垂直度 51 16.1垂直度在表面应用的示例 52 16.2垂直度在圆柱应用的示例 53第十七章平行度 54 17.1平行度在表面应用的示例 55 17.2平行度在圆柱应用的示例 56第十八章轴向跳动 57 18.1轴向跳动应用的示例 58第十九章全跳动 59 19.1全跳动应用的示例 60第一章介绍存在的问题？一张技术不好的图纸会引起一个产品的生产双倍成本，因为它会造成许多生产工程不必要的修改和检测，才被确认为一个可使用的产品。
三次元培训教程引言：随着科技的不断发展，三次元技术已经逐渐成为各个领域的重要组成部分。
为了帮助大家更好地了解和应用三次元技术，我们特此推出本教程，通过系统的培训，让您掌握三次元技术的核心知识和应用技巧。
第一章：三次元技术概述1.1三次元技术的定义三次元技术，又称三维技术，是指通过计算机技术对三维空间进行建模、渲染、动画等处理，从而实现虚拟现实、增强现实、三维打印等功能的技术。
1.2三次元技术的应用领域三次元技术广泛应用于工业设计、建筑设计、影视动画、游戏开发、虚拟现实、医疗仿真、教育等领域。
1.3三次元技术的发展趋势随着科技的不断进步，三次元技术将更加智能化、自动化、普及化，其应用领域也将进一步扩大。
第二章：三次元建模技术2.1三次元建模的概念三次元建模是指通过计算机软件创建三维模型的过程，包括几何建模、纹理映射、光照渲染等步骤。
2.2常用的三次元建模软件常用的三次元建模软件有AutodeskMaya、3dsMax、Blender、ZBrush等。
2.3三次元建模的基本流程（1）确定建模目标（2）收集参考资料（3）创建基础模型（4）细化模型（5）纹理映射（6）光照渲染第三章：三次元渲染技术3.1三次元渲染的概念三次元渲染是指将三维模型转换为二维图像的过程，包括光线追踪、阴影、反射折射等效果。
3.2常用的三次元渲染软件常用的三次元渲染软件有V-Ray、Arnold、Corona、mentalray 等。
3.3三次元渲染的基本流程（1）设置渲染器（2）调整材质和灯光（3）设置渲染参数（4）渲染输出第四章：三次元动画技术4.1三次元动画的概念三次元动画是指通过计算机软件创建三维动画的过程，包括角色动画、场景动画、特效动画等。
4.2常用的三次元动画软件常用的三次元动画软件有AutodeskMaya、3dsMax、Blender 等。
4.3三次元动画的基本流程（1）确定动画目标（2）创建动画模型（3）设置关键帧（4）调整动画曲线（5）渲染输出第五章：三次元技术的应用实例5.1工业设计领域通过三次元技术，设计师可以快速创建和修改产品模型，提高设计效率。
三次元测量步骤：1打开操作软件；校针（测头）+校夹具打开软件PC——文件——打开——计算机——G盘——程序——测量模板——黄生EROWA——打开；光标停在启动加载测头——F9——选中TIAOBO——测量——测量——否——确定——确定——结果——下拉（0.003之内可接受）——确定——确定；光标停在平面1——执行——从光标处开始（光面朝外摆放）——平面4点后按√——侧面2点后按√——圆柱上4点后按√（从正面开始）——下拉——文件——保存——关闭；2测量产品：夹具分中看产品模号——找相应邮件打开——（NX）文件——导出——IGES——确定（继续）（PC）文件——另存为（有此模号文件夹的，直接选择本模号保存，无此模号的，新建文件夹；）——查看编辑窗口，核对模号——删除编辑窗口中上一模号内容，删除至A1坐标系/终止；——文件——导入——IGES——选择——处理——确定；点自动——矢量点（测量安全平面值，点产品最高点，点数大于10即可）——插入——参数设置——安全平面——Z值填入——激活——应用——确定；矢量点（打基准：四周+平面上面打点；从正面开始）——创建（END）；打基准以外的点——创建（END）——关闭——文件——保存；【测量同一模号产品，从此步骤开始】光标停在点1——右键执行——从光标处执行——平面上打1点——按√——文件——保存；下拉——点位置——选中点（点1不用选）——XYZ取消——点显示——创建——关闭——排位——截图3制作报告：桌面——报告样本——文件——另存为（所测量模号）——输入模号、火花位、日期、粘贴截图；——保存原始测量：直接放上面打开软件PC——文件——打开——计算机——G盘——程序——测量模板——四面分中——文件——另存——（接下来一样）光标停在A2坐标系/终止，删除终止以下内容——导入（接下来一样）——打完点后光标停在平面1开始执行——手动操作面上4点后按√——手动操作线2点按√（4次）——文件——保存（接下来一样）改针：光标停在加载测头——选1（长针）MBS ±0.05MJM ±0.02室温20±2℃湿度30%—70%不能同时开始两个程序；撞针到某一点，可选择删除，光标需停在安全平面处开始执行；测量过的产品直接（PC）文件——打开——：未测量过的产品文件——另存为——。
