蔡司三坐标培训教材

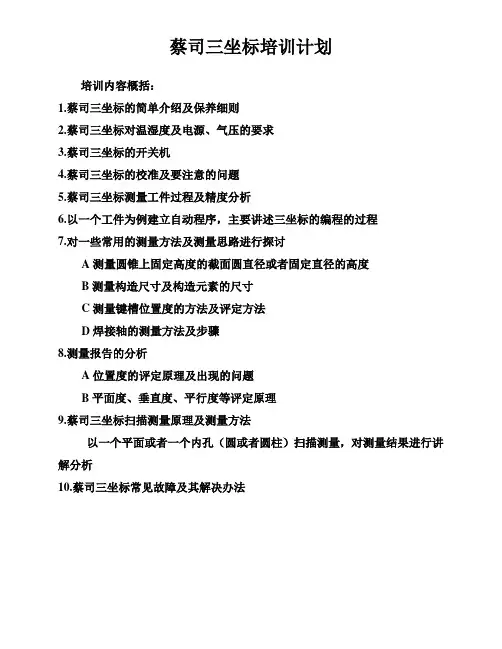

培训内容概括：1.蔡司三坐标的简单介绍及保养细则2.蔡司三坐标对温湿度及电源、气压的要求3.蔡司三坐标的开关机4.蔡司三坐标的校准及要注意的问题5.蔡司三坐标测量工件过程及精度分析6.以一个工件为例建立自动程序，主要讲述三坐标的编程的过程7.对一些常用的测量方法及测量思路进行探讨A测量圆锥上固定高度的截面圆直径或者固定直径的高度B测量构造尺寸及构造元素的尺寸C测量键槽位置度的方法及评定方法D焊接轴的测量方法及步骤8.测量报告的分析A位置度的评定原理及出现的问题B平面度、垂直度、平行度等评定原理9.蔡司三坐标扫描测量原理及测量方法以一个平面或者一个内孔（圆或者圆柱）扫描测量，对测量结果进行讲解分析10.蔡司三坐标常见故障及其解决办法1.蔡司三坐标的简单介绍及保养细则德国蔡司三坐标是在国际上比较有名的，一是它的精度比较高，二是它的运行稳定性及重复性比较好，三是德国蔡司三坐标所用的探头是三维的，可以在空间的360度方向探测，测量方向及测量误差自动进行补偿。

相对海康斯康三坐标的二维探头来说，精度比较高，测量稳定性及重复性就比较好。

对蔡司三座标的保养可以参考--------蔡司三坐标保养细则2. 蔡司三坐标对使用环境（温湿度及电源、气压）的要求VistaA对温度的要求18℃～22℃B湿度同样对机器的使用有很大的影响。

湿度过大，容易造成电子元器件的短路，需要配备除湿机；湿度过小，容易产生静电，需要配备加湿机。

Vista 对湿度的要求40％ to 60％C对气源的要求，要无水，无油，无尘（实际达不到），但纯度要达到99%以上；D一般要求压力6～10bar，根据不同型号的三坐标，相对Vista 来说要求压力6～8bar建议配备1）无油空压机或集中的干净气源2）储气罐3）粗过滤器4）压缩空气干燥机5）精密过滤器（除油）；精密过滤器（除尘）6）压力调节阀（带0——10bar压力表）E对电源的要求（相对Vista型号的三坐标）电压要求220±10% 频率50HZ±3.5% 最大总功率（UPS要求）1000V A3.蔡司三坐标的开关机开机：1）检查计量室的温湿度2）打开总电源、总气源检查气压压力3）按照安装顺序，依次打开稳压电源、UPS、空气过滤器等4）打开CMM（coordinate measuring machine）5）打开计算机外部设备，例如打印机、显示器6）打开计算机主机，进入xp系统7）双击桌面上的快捷图标登录Calypso软件，机器回零8）打开或者新建一个测量程序，开始测量关机：1）将测头停在合适的位置（一般要求z轴不暴露光栅尺，位于机器右后上方）2）保存当前测量程序3）退出Calypso软件（CMM主机不关，再次开机时CMM不再回零）4）退出XP系统5）依次关掉计算机的主机、显示器、打印机等PC设备6）按下紧急按钮，关掉CMM主机7）按照顺序依次关掉空气过滤器、UPS、稳压电源等8)关掉总电源、总气源注意:建议每次开关机时间间隔五分钟以上。

三坐标讲义第一节课学前知识一．三坐标概况1.三坐标组成三坐标主要由以下几部分组成：测量机主机，控制系统，计算机（测量软件），测座、测头系统。

2.测量机主机这是测量机的基本硬件，有多种结构形式：移动桥式：活动桥式测量机是使用最为广泛的一种机构形式。

特点是开敞性比较好，视野开阔，上下零件方便。

运动速度快，精度比较高。

有小型、中型、大型几种形式。

固定桥式：固定桥式测量机由于桥架固定，刚性好，动台中心驱动、中心光栅阿贝误差小，以上特点使这种结构的测量机精度非常高，是高精度和超高精度的测量机的首选结构。

高架桥式：高架桥式测量机适合于大型和超大型测量机，适合于航空、航天、造船行业的大型零件或大型模具的测量。

一般都采用双光栅、双驱动等技术，提高精度。

水平臂式：水平臂式测量机开敞性好，测量范围大，可以由两台机器共同组成双臂测量机，尤其适合汽车工业钣金件的测量。

关节臂式：关节臂式测量机具有非常好的灵活性，适合携带到现场进行测量，对环境条件要求比较低。

各种结构三坐标“图”以活动桥式测量机为例，介绍三坐标主要组成及功能：工作台（一般采用花岗石），用于摆放零件支撑桥架；工作台放置零件时，一般要根据零件的形状和检测要求，选择适合的夹具或支撑。

要求零件固定要可靠，不使零件受外力变形或其位置发生变化。

大零件可在工作台上垫等高块，小零件可以放在固定在工作台上的方箱上固定后测量。

桥架，支撑 Z 滑架，形成互相垂直的三轴；桥架是测量机的重要组成部分，由主、附腿和横梁、滑架等组成。

桥架的驱动部分和光栅基本都在主腿一侧，附腿主要起辅助支撑的作用。

由于这个原因，一般桥式测量机的横梁长度不超过 2.5 米，超过这个长度就要使用双光栅等措施对附腿滞后的误差进行补偿，或采用其他机构形式。

滑架，使横梁与有平衡装置的 Z 轴连接；滑架连接横梁和 Z 轴，其上有两轴的全部气浮块和光栅的读数头、分气座。

气浮块和读数头的调整比较复杂，直接影响测量机精度，不允许调整。

蔡司三坐标技术培训计划详解一、培训目标本培训计划旨在提升参与人员的蔡司三坐标技术能力，使其能够熟练操作蔡司三坐标测量仪器，掌握三坐标测量的基本原理和方法，并能够运用蔡司三坐标技术进行精确测量和分析。

二、培训内容1. 蔡司三坐标测量仪器介绍：- 了解蔡司三坐标测量仪器的基本结构和功能- 掌握蔡司三坐标测量仪器的操作方法和注意事项2. 三坐标测量原理与方法：- 理解三坐标测量的基本原理和概念，包括坐标轴、坐标系、坐标变换等- 研究三坐标测量的基本方法和技巧，如标定、测量计划制定、特征测量等3. 蔡司三坐标软件使用：- 掌握蔡司三坐标软件的界面和功能- 学会使用软件进行图像处理、数据分析和报告生成4. 实际案例分析：- 分析实际工程案例，了解蔡司三坐标技术在质量控制和工程测量中的应用- 探讨解决实际问题的方法和技巧三、培训安排1. 培训时间：共计5天，每天8小时，共计40小时。

2. 培训方式：理论授课与实践操作相结合。

3. 培训地点：公司会议室/培训室。

四、培训评估与考核为了评估参与人员的研究情况，将进行以下考核：1. 理论考试：涵盖蔡司三坐标技术的基本概念和原理。

2. 实际操作考核：要求参与人员独立完成一项三坐标测量任务并生成测量报告。

五、培训收益通过参与本培训，参与人员将能够：1. 掌握蔡司三坐标测量仪器的操作技巧和注意事项。

2. 理解三坐标测量的基本原理和方法。

3. 熟练使用蔡司三坐标软件进行数据分析和报告生成。

4. 能够应用蔡司三坐标技术解决实际工程问题。

5. 提升对质量控制和工程测量的认识和技能。

六、参训人员要求本培训适合需要使用蔡司三坐标技术进行质量控制和工程测量的人员，无需具备特定的专业背景，但要求具备一定的数学和计算机基础知识。

七、结束语蔡司三坐标技术具有广泛的应用价值，通过本培训，参与人员将能够掌握相关技术和工具，提升自身竞争力和专业能力。

希望本培训能给大家带来实际收益，助力工作发展。
