iolmaster 测量眼轴的的步骤全文共四篇示例，供读者参考第一篇示例：iolmaster是一种用来测量眼轴长度的仪器，是眼科医生在进行白内障手术前必不可少的工具之一。
眼轴长度是白内障手术中确定人工晶状体度数的重要参数之一，对于手术的成功与否有着决定性的影响。
正确地使用iolmaster进行眼轴测量是非常重要的。
iolmaster测量眼轴的步骤通常包括以下几个步骤：第一步：准备工作在进行眼轴测量前，首先需要确保iolmaster仪器处于正常工作状态，电源正常，屏幕显示正常。
要求患者坐稳，保持眼睛在测量过程中保持稳定。
第二步：选择适当的测量模式iolmaster有多种不同的测量模式，根据患者的具体情况选择合适的测量模式。
目前常用的测量模式有A模式、B模式、K模式等，选择适当的模式可以提高测量的准确性。
第三步：安排好患者位置当选择好测量模式后，需要让患者坐好，并将头部稳定在测量位上，确保眼睛与iolmaster的测量系统正对，保持视线平行。
第四步：进行测量开始进行眼轴测量，仪器会自动进行眼轴测量，这个过程通常会比较快速，几秒钟内就可以完成。
在测量过程中，患者需要保持眼睛不动，以免影响测量的准确性。
第五步：记录测量结果当测量完成后，系统会自动显示眼轴长度的测量结果，通常有多次测量结果以及平均值。
需要将测量结果记录下来，作为手术前评估的参考依据。
最后需要对测量结果进行校验，检查测量结果是否符合患者的实际情况。
如果发现测量结果异常，可以重新进行测量，确保测量结果的准确性。
总结第二篇示例：眼睛是人体最重要的感官之一，而眼轴长度是眼科医生在检查眼睛健康的重要指标之一。
如何准确测量眼轴长度成为眼科医生在诊断和治疗眼部问题时的重要工作之一。
而现代眼科临床中广泛应用的iolmaster技术就是一种非常精准的测量眼轴长度的方法。
iolmaster是一种非接触式的测量眼轴长度的仪器，通过光学原理和计算机技术，可以快速、精确地测量眼轴长度，为眼科医生提供准确的数据。
iolmaster 测量眼轴的的步骤概述说明以及解释1. 引言1.1 概述眼睛是我们与外界交互的重要感知器官之一，视力对于我们日常生活的方方面面至关重要。
在眼科领域，为患者实施白内障手术时，精确测量眼轴长度是非常关键的一步。
而iolmaster作为一种先进的医疗设备，能够准确测量眼轴长度，并帮助医生选择合适的人工晶体植入术后恢复患者良好的视力。
1.2 文章结构本文将详细介绍iolmaster测量眼轴的步骤、概述说明以及解释。
首先在引言部分进行概述和目的说明，接下来在第二节中，将介绍iolmaster测量眼轴的具体步骤，包括第一步、第二步和第三步。
然后，在第三节中，将进行iolmaster 测量眼轴的概述说明，探讨眼轴测量的重要性、iolmaster工作原理简介以及使用注意事项。
最后，在第四节中，对iolmaster测量眼轴结果进行解释，包括什么是眼轴测量、如何进行眼轴测量以及解读和应用眼轴测量结果。
最后，我们将在结论部分总结主要要点，展望未来发展，并进行结束语。
1.3 目的本文的目的是详细介绍iolmaster测量眼轴的步骤、概述说明以及解释。
通过本文，读者将了解到使用iolmaster进行眼轴测量的重要性，掌握正确操作步骤，并理解和应用相关测量结果。
这将有助于提升医务人员和患者对于眼轴测量的认识，并促进白内障手术过程中的准确和安全。
2. iolmaster测量眼轴的步骤：眼轴测量是用于确定人眼视觉系统中各个结构的尺寸和形状的重要步骤，它对于进行白内障手术或屈光手术非常关键。
iolmaster是一种常用的设备，可精确测量眼轴长度，为眼科医生提供准确的数据。
下面将详细介绍iolmaster测量眼轴的步骤：2.1 第一步：准备在开始测量之前，需要向患者解释整个过程，并确保他们了解并配合。
要确认设备已经准备就绪，并处于正确工作状态。
2.2 第二步：固定患者头部在进行眼轴测量时，稳定患者的头部非常重要。
IOLmaster光学生物测量仪学习要点：激光干涉生物测量眼轴人工晶体度数计算晶体常数优化白到白测量第一节 概述一、光学生物测量的原理激光干涉生物测量(Laser Interference Biometry, LIB)是基于部分相干干涉测量（partial coherence interferometry, PCI）的原理，采用半导体激光发出的一束具有短的相干长度（160μm）的红外光线(波长780nm)，并人工分成两束，那么这两束光具有相干性；同时，这两束光分别经过不同的光学路径后，都照射到眼球，而且两束激光都经过角膜和视网膜反射回来。
干涉测量仪的一端，是对准被测量的眼球，另一端有光学感受器，当干涉发生时，如果这两束光线路径距离的差异小于相干长度，光学感受器就能够测出干涉信号，根据干涉仪内的反射镜的位置（能够被精确测量），测出的距离就是角膜到视网膜的光学路径（图1）。
图1利用蔡司IOLMaster进行光学生物测量：眼球轴长是角膜前表面到视网膜色素上皮层的光学路径距离。
光学测量曲线显示光学感受器接受到与眼底位置相关的干涉信号曲线。
最强的峰值可以认为是视网膜色素上皮层；对称存在于峰值旁的是半导体激光的伪迹。
二、 IOLMaster光学生物测量仪从上世纪80年代始，激光干涉生物测量技术的图形形式——OCT逐渐得到眼科界的广泛认同。
而光学测量技术最近才由卡尔蔡司公司推出成熟的产品，它就是蔡司IOLMaster光学生物测量仪（图2）。
IOLMaster是一种为了计算人工晶体度数进行眼球轴长测量的全新仪器。
它创新的将角膜曲率、角膜直径白到白（white-to-white）、前房深度、眼球轴长的测量集中于一体，仅需非常微弱的光线即可准确地得出白内障手术所需要的数据；同时还提供充足数据广泛应用在眼轴长监测，前房型IOL植入术的前检查上。
IOLMaster眼球轴长的测量沿着视轴的方向，获得的是从角膜前表面到视网膜色素上皮层的光学路径距离。
IOLmaster 简要操作简要操作指南指南(Version 5)
测量顺序测量顺序：：在进行其他接触式测量前在进行其他接触式测量前，，请预先完成IOLmaster 测量测量。
患者基本资料（必须输入）
按操作杆按操作杆按钮按钮
患者基本资料（必须输入）
屈光状态、视力（可选）
备注（可选） 患者列表
角膜曲率测量
仔细将中心光点移动到绿色十字线中央。
Adjustment Aid”模式下，红绿建议检测位置及顺序
好结果，可重复双峰，需评估
角膜处，固视点靠近晶体对
[注] Array 1.在眼轴长度测量模式下，需根据患者眼部状态
选择测量模式：
有晶体眼/无晶体眼/人工晶体植入眼/硅油填充眼/ 前房型人工晶体眼/背驼式人工晶体眼
2. 快捷键
<D>。
iolmaster 测量眼轴的的步骤全文共四篇示例，供读者参考第一篇示例：iolmaster是目前常用的一种仪器，主要用于测量眼轴长度和进行晶体度数的计算，这对于进行白内障手术和人工晶体选择非常重要。
下面将介绍iolmaster测量眼轴的具体步骤。
一、装置和校准1. 确保iolmaster仪器处于稳定的工作台面，并且有足够的电源供应。
2. 打开设备，进行自动校准，并确保显示屏幕清晰和正常。
3. 在测量之前，保持仪器的镜片清洁，并确保患者的头部正确放置。
二、开始测量1. 患者坐在测量椅上，让他们侧躺或者仰卧，保持头部稳定。
2. 患者的下巴放在支撑上，并确保眼睛与仪器的测量孔对齐。
3. 使用iPads或者足够的俯仰角来保证仪器视场清晰。
4. 让患者注视远处的固定目标，确保眼球处于自然状态。
5. 使用触控屏幕选择测量程序，确定眼轴计算所需参数。
三、进行自动测量1. 点击开始按钮，让iolmaster仪器进行一系列自动测量，包括视网膜图像，角膜曲率和眼轴测量。
2. 让患者保持静止，不要移动眼睛，直到测量结束。
3. 仪器会自动计算眼轴长度和其他相关参数，并显示在屏幕上。
四、校准和确认1. 检查测量结果是否准确，如有异常或不符合实际情况，需要重新校准并进行测量。
2. 确认眼轴测量结果和其他参数的准确性，可以根据医生的建议和需求进行调整。
五、保存和记录1. 将测量结果保存在电子档案或者打印出来，以备手术和治疗使用。
2. 记录测量过程和结果，包括患者信息和测量日期，以便日后参考和追踪。
iolmaster测量眼轴是一项非常重要的检查，能够为眼科医生提供必要的数据和信息，帮助他们做出更准确的诊断和治疗方案。
正确的操作步骤和仪器校准是保证测量准确性的关键，医护人员应按照标准流程进行操作，同时注意患者的舒适和安全。
iolmaster的运用将为眼科诊疗提供更高效和精准的帮助，带来更好的治疗效果和生活质量。
第二篇示例：iolmaster是一种用于测量眼轴长度的仪器，是现代眼科医生常用的设备之一。

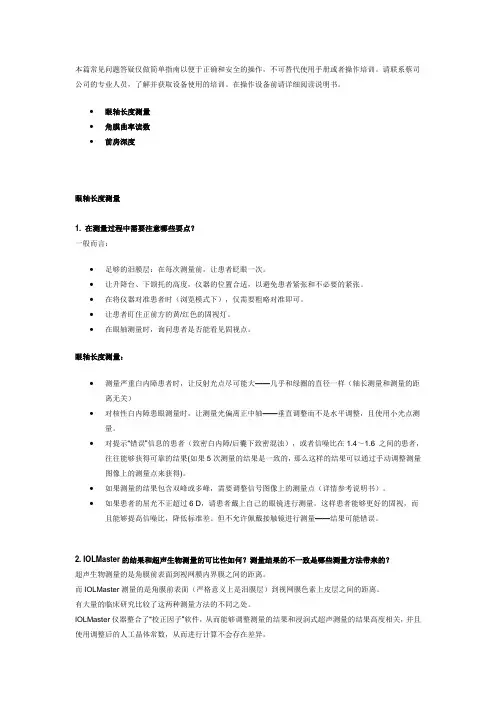

本篇常见问题答疑仅做简单指南以便于正确和安全的操作，不可替代使用手册或者操作培训。
请联系蔡司公司的专业人员，了解并获取设备使用的培训。
在操作设备前请详细阅读说明书。
∙眼轴长度测量∙角膜曲率读数∙前房深度眼轴长度测量1. 在测量过程中需要注意哪些要点？一般而言：∙足够的泪膜层：在每次测量前，让患者眨眼一次。
∙让升降台、下颌托的高度，仪器的位置合适，以避免患者紧张和不必要的紧张。
∙在将仪器对准患者时（浏览模式下），仅需要粗略对准即可。
∙让患者盯住正前方的黄/红色的固视灯。
∙在眼轴测量时，询问患者是否能看见固视点。
眼轴长度测量：∙测量严重白内障患者时，让反射光点尽可能大——几乎和绿圈的直径一样（轴长测量和测量的距离无关）∙对核性白内障患眼测量时，让测量光偏离正中轴——垂直调整而不是水平调整，且使用小光点测量。
∙对提示“错误”信息的患者（致密白内障/后囊下致密混浊），或者信噪比在1.4～1.6 之间的患者，往往能够获得可靠的结果(如果5次测量的结果是一致的，那么这样的结果可以通过手动调整测量图像上的测量点来获得)。
∙如果测量的结果包含双峰或多峰，需要调整信号图像上的测量点（详情参考说明书）。
∙如果患者的屈光不正超过6 D，请患者戴上自己的眼镜进行测量。
这样患者能够更好的固视，而且能够提高信噪比，降低标准差。
但不允许佩戴接触镜进行测量——结果可能错误。
2. IOLMaster的结果和超声生物测量的可比性如何？测量结果的不一致是哪些测量方法带来的？超声生物测量的是角膜前表面到视网膜内界膜之间的距离。
而IOLMaster测量的是角膜前表面（严格意义上是泪膜层）到视网膜色素上皮层之间的距离。
有大量的临床研究比较了这两种测量方法的不同之处。
IOLMaster仪器整合了“校正因子”软件，从而能够调整测量的结果和浸润式超声测量的结果高度相关，并且使用调整后的人工晶体常数，从而进行计算不会存在差异。
在进行接触式超声生物测量时，测量头对角膜的压迫效应（由于对角膜的压陷将减小前房深度100～300微米）需要考虑进去。

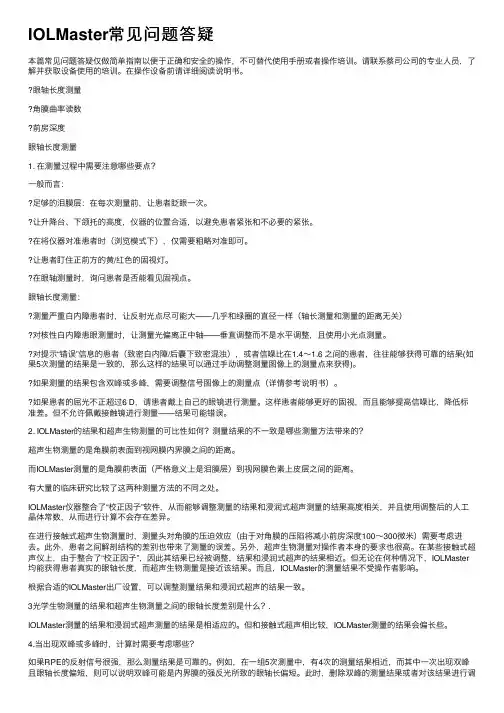

IOLMaster常见问题答疑本篇常见问题答疑仅做简单指南以便于正确和安全的操作，不可替代使⽤⼿册或者操作培训。
请联系蔡司公司的专业⼈员，了解并获取设备使⽤的培训。
在操作设备前请详细阅读说明书。
眼轴长度测量⾓膜曲率读数前房深度眼轴长度测量1. 在测量过程中需要注意哪些要点？⼀般⽽⾔：⾜够的泪膜层：在每次测量前，让患者眨眼⼀次。
让升降台、下颌托的⾼度，仪器的位置合适，以避免患者紧张和不必要的紧张。
在将仪器对准患者时（浏览模式下），仅需要粗略对准即可。
让患者盯住正前⽅的黄/红⾊的固视灯。
在眼轴测量时，询问患者是否能看见固视点。
眼轴长度测量：测量严重⽩内障患者时，让反射光点尽可能⼤——⼏乎和绿圈的直径⼀样（轴长测量和测量的距离⽆关）对核性⽩内障患眼测量时，让测量光偏离正中轴——垂直调整⽽不是⽔平调整，且使⽤⼩光点测量。
对提⽰“错误”信息的患者（致密⽩内障/后囊下致密混浊），或者信噪⽐在1.4～1.6 之间的患者，往往能够获得可靠的结果(如果5次测量的结果是⼀致的，那么这样的结果可以通过⼿动调整测量图像上的测量点来获得)。
如果测量的结果包含双峰或多峰，需要调整信号图像上的测量点（详情参考说明书）。
如果患者的屈光不正超过6 D，请患者戴上⾃⼰的眼镜进⾏测量。
这样患者能够更好的固视，⽽且能够提⾼信噪⽐，降低标准差。
但不允许佩戴接触镜进⾏测量——结果可能错误。
2. IOLMaster的结果和超声⽣物测量的可⽐性如何？测量结果的不⼀致是哪些测量⽅法带来的？超声⽣物测量的是⾓膜前表⾯到视⽹膜内界膜之间的距离。
⽽IOLMaster测量的是⾓膜前表⾯（严格意义上是泪膜层）到视⽹膜⾊素上⽪层之间的距离。
有⼤量的临床研究⽐较了这两种测量⽅法的不同之处。
IOLMaster仪器整合了“校正因⼦”软件，从⽽能够调整测量的结果和浸润式超声测量的结果⾼度相关，并且使⽤调整后的⼈⼯晶体常数，从⽽进⾏计算不会存在差异。
在进⾏接触式超声⽣物测量时，测量头对⾓膜的压迫效应（由于对⾓膜的压陷将减⼩前房深度100～300微⽶）需要考虑进去。
I O L m a s t e r功能介绍IOLmaster光学生物测量仪学习要点：激光干涉生物测量眼轴人工晶体度数计算晶体常数优化白到白测量第一节概述一、光学生物测量的原理激光干涉生物测量(Laser Interference Biometry, LIB)是基于部分相干干涉测量（partial coherence interferometry, PCI）的原理，采用半导体激光发出的一束具有短的相干长度（160μm）的红外光线(波长780nm)，并人工分成两束，那么这两束光具有相干性；同时，这两束光分别经过不同的光学路径后，都照射到眼球，而且两束激光都经过角膜和视网膜反射回来。
干涉测量仪的一端，是对准被测量的眼球，另一端有光学感受器，当干涉发生时，如果这两束光线路径距离的差异小于相干长度，光学感受器就能够测出干涉信号，根据干涉仪内的反射镜的位置（能够被精确测量），测出的距离就是角膜到视网膜的光学路径（图1）。
图1利用蔡司IOLMaster进行光学生物测量：眼球轴长是角膜前表面到视网膜色素上皮层的光学路径距离。
光学测量曲线显示光学感受器接受到与眼底位置相关的干涉信号曲线。
最强的峰值可以认为是视网膜色素上皮层；对称存在于峰值旁的是半导体激光的伪迹。
二、IOLMaster光学生物测量仪从上世纪80年代始，激光干涉生物测量技术的图形形式——OCT逐渐得到眼科界的广泛认同。
而光学测量技术最近才由卡尔蔡司公司推出成熟的产品，它就是蔡司IOLMaster光学生物测量仪（图2）。
IOLMaster是一种为了计算人工晶体度数进行眼球轴长测量的全新仪器。
它创新的将角膜曲率、角膜直径白到白（white-to-white）、前房深度、眼球轴长的测量集中于一体，仅需非常微弱的光线即可准确地得出白内障手术所需要的数据；同时还提供充足数据广泛应用在眼轴长监测，前房型IOL植入术的前检查上。
IOLMaster眼球轴长的测量沿着视轴的方向，获得的是从角膜前表面到视网膜色素上皮层的光学路径距离。
IOLMaster 500 from ZEISS Defining biometry2// RELIABILITYMADE BY ZEISSTrusting the experience of 100 million IOL power calculations.ZEISS IOLMaster 5003The IOLMaster ® from ZEISS revolutionized the field of IOL power calculations. For over a decade, wehave partnered with surgeons like you to continue improving the gold standard in biometry.More than 3 out of 4 surgeonsworldwide working with optical biometers trust theIOLMaster devices for their IOL power calculation.1More than 270 IOL modelscan be found in the User Group for Laser InterferenceBiometry (ULIB) with optimized A-constants for theIOLMaster.2More than 50,000 surgeriescontributed to enhancing IOL power calculation with theIOLMaster by providing optimized A-constants in the ULIB.2More than 100 million power calculationshave already been successfully performed with theZEISS IOLMaster.Gold standard biometry withthe ZEISS IOLMaster 5001)Leaming DV, 2010 Practice Styles and Preferences of U.S. ASCRS Members Survey 2)Haigis W, http://www.augenklinik.uni-wuerzburg.de/ulib/4Working with gold standard biometry The ZEISS IOLMaster 500 highlightsWhen you work with the ZEISS IOLMaster 500 you not only directly experience the result of continuous refinement; you also get a piece of cutting-edge technology that points the way to the future ofoptical biometry.Improving refractive outcomesExclusive formula integration, morethan 270 optimized lens constantsand unique telecentric keratometryfor refractive outcomes you can trust.3Advanced measurementof challenging eyesUp to 20 % higher measurement successratio for dense cataracts.4 Measurementalong the visual axis, even with staphyloma,pseudophakic and silicone-filled eyes.Proven toric outcomesToric outcomes proven by large numberof peer-reviewed, published scientificpapers.5Markerless toric IOL alignment Reference image capabilities, as the starting point of a game-changing,streamlined markerless toric workflow.Ease of useWell-designed user interface, plausibility checks, distance-independent measurements and speedy readings for one-of-a-kind usability and reduced chairtime.6Superb connectivity: Ties in theA-scan ultrasound Universal ultrasound interface to connect the dedicated ultrasound A-scan device for a better workflow and improved quality.3)Aristodemou P, Knox Cartwright NE, Sparrow JM, Johnston RL, Intraocular lens formula constant optimization and partial coherence interferometry biometry: Refractive outcomes in 8108 eyes after cataract surgery, J Cataract Refract Surg. 2011 Jan;37(1):50-624)Rivero L, IOLMaster Version 5 vs. Lenstar LS900, presented at 2010 AAO – MEACO Joint Meeting in Chicago, Illinois.5)Bullimore MA, The IOLMaster and determining toric IOL Power, White Paper, Carl Zeiss Meditec, 20136)Chen YA, Hirnschall N, Findl O, Evaluation of 2 new optical biometry devices and comparison with the current gold standard biometer, J Cataract Refract Surg. 2011 Mar;37(3):513-51756Improving refractive outcomes Holladay 2 integratedThe ZEISS IOLMaster 500 has the recognized Holladay 2formula on board. You can continuously minimize yourprediction error for IOL power calculation. Just enter thepostoperative refraction of your patients – all other data isautomatically fed into the Holladay 2 software calculation.Over 50,000 cataract surgeries evaluated for betterrefractive resultsThe extensive clinical experience of the ZEISS IOLMaster 500is reflected by the User Group for Laser Interference Biometry(ULIB) website. The ULIB database contains more than270 lens constants continuously optimized with over50,000 sets of patient data created with the ZEISS IOLMaster– absolutely unique in the industry.2Telecentric keratometryOnly the ZEISS IOLMaster family features distance-independent telecentric keratometry. It enables robustand repeatable measurements due to constant spot centerdistances. Thus the ZEISS IOLMaster 500 shows excellentagreement with manual keratometry while achieving superiorprecision performance, making its keratometry the mosttrusted among cataract surgeons.7Prof. Kenneth J. Hoffer, M.D.Santa Monica, USA“The IOLMaster has significantly changed the way biometry is performed and continues to do so.”2)Haigis W, http://www.augenklinik.uni-wuerzburg.de/ulib/7)Bullimore MA, Buehren T, Bissmann W, Agreement between a partial coherence interferometer and 2 manual keratometers, J Cataract Refract Surg. 2013 in press7Prof. Dr. Wolfgang HaigisWürzburg, GermanyAdvanced measurementof challenging eyesDense cataractsIn denser cataracts the ZEISS IOLMaster 500 achieves ameasurement success ratio that is up to 20 % higher thanthat of other optical biometry devices.4 The underlyingcomposite signal evaluation not only significantly increasesthe fraction of cataracts measurable with optical technology,but it also greatly increases signal-to-noise values.Post-LVC eyesThe ZEISS IOLMaster 500 includes the Haigis-L formula whichis dedicated to myopic and hyperopic post-LVC cases andis very convenient as it requires no clinical history data.8Staphyloma, pseudophakic and silicone-filled eyesEven with staphyloma, pseudophakic and silicone-filled eyesthe ZEISS IOLMaster 500 measures along the visual axis,yielding the relevant axial distance.Reliable and accurate IOL powercalculation for post-LVC patientswith the Haigis-L formula.The ZEISS IOLMaster 500 simplifies IOL power calculation for patients with prior laser vision correction.“For me, there are only few innovations which have revolutionized cataract surgery. The IOLMaster is one of them.”4)Rivero L, IOLMaster Version 5 vs. Lenstar LS900, presented at 2010 AAO – MEACO Joint Meeting in Chicago, Illinois.8)Haigis W, Intraocular lens calculation after refractive surgery for myopia: Haigis-L formula. J Cataract Refract Surg. 2008 Oct;34(10):1658-63.“The reference image allows precisealignment of toric IOLs andsimplifies workflow. That s definitelythe future of cataract surgery.”Prof. Oliver Findl, M.D.Vienna, Austria89Reference ImageThe Reference Image is the starting point of amarkerless toric IOL workflow: An image of the eyeis taken along with the keratometry measurement.Both reference image and keratometry data aretransferred to the ZEISS CALLISTO eye ® computer-assisted cataract surgery system. Finally, all dataneeded for precise and markerless toric IOLalignment is injected in color and high resolutionwhere it is needed – in the eyepiece of the surgicalmicroscope from ZEISS.Automatic astigmatism detectionThe ZEISS IOLMaster 500 automatically acquiresthe Reference image in case of astigmatism.It is displayed on the report so your practice staffcan recognize the astigmatism and you can takethe treatment option of a toric IOL into account.Markerless toric IOL alignment The Reference Image for a markerless toric IOL workflow.As landmarks for intra-operative matching,small blood vessels are used.Ease of useWell-designed user interfaceThe highly intuitive ZEISS IOLMaster 500 design sets standardsin easy-to-delegate biometry. Common sources of error areeliminated through an easy-to-understand traffic light indicator.Plausibility checksWith the integrated automatic mode right-eye and left-eye valuesfor axial length and corneal radii are compared and checkedfor plausibility – providing confidence especially for challenging eyes.Automated workflowThe Dual Mode facilitates measurements of axial length andkeratometry without the need for manual interaction – minimizingacquisition and chairtime.Distance independenceThe unique distance-independent telecentric keratometry isone of the reasons for the phenomenal ease of use of theZEISS IOLMaster 500. Focusing becomes much easier.ChairtimeThe average time needed to take a reading on the ZEISS IOLMaster 500is up to 4 times faster compared to other optical devices.6 A differenceyou, your team and your patients will notice every day.“If you asked my staff which opticalbiometer they would go for,the answer would clearly be: the IOLMaster.”Prof. Sabong Srivannaboon, M.D.Bangkok, Thailand6)Chen YA, Hirnschall N, Findl O, Evaluation of 2 new optical biometry devices and comparisonwith the current gold standard biometer; J Cataract Refract Surg. 2011 Mar;37(3):513-51710IOL calculation formulas Ha igis, Hoffer® Q, Holladay 1 and 2, SRK® II, SRK® / TClinical history and contact lens fitting method forcalculation of corneal refractive power followingrefractive corneal surgeryHaigis-L IOL calculation for eyes followingmyopic / hyperopic LASIK / PRK / LASEK surgeryCalculation of phakic anterior and posteriorchamber implantsOptimization of IOL constantsInterfaces Ultrasound data linkZEISS eyecare data management system FORUM®ZEISS computer-assisted cataract surgery systemCALLISTO eye (via USB)Data interface for electronic medical record (EMR) /patient management systems (PMS)Data export to USB storage mediaExport database for Holladay IOL Consultant andHIC.SOAP ProEthernet port for network connection andnetwork printerLine voltage100 – 240 V ± 10 % (self sensing)Line frequency50 – 60 HzPerformanceconsumptionmax. 75 VALaser class1Join theCataract CommunityGet quick and easy access to clinical cases, videosand more regarding the ZEISS IOLMaster 500.Discover the latest findings in optical biometry, shareyour opinion and discuss with peers.Visit 11E N _32_010_0022I I P r i n t e d i n G e r m a n y C Z -V I /2016T h e c o n t e n t s o f t h e b r o c h u r e m a y d i f f e r f r o m t h e c u r r e n t s t a t u s o f a p p r o v a l o f t h e p r o d u c t i n y o u r c o u n t r y . P l e a s e c o n t a c t o u r r e g i o n a l r e p r e s e n t a t i v e f o r m o r e i n f o r m a t i o n . S u b j e c t t o c h a n g e i n d e s i g n a n d s c o p e o f d e l i v e r y a n d a s a r e s u l t o f o n g o i n g t e c h n i c a l d e v e l o p m e n t . I O L M a s t e r ,F O R U M a n d C A L L I S T O e y e a r e e i t h e r t r a d e m a r k s o r r e g i s t e r e d t r a d e m a r k s o f C a r l Z e i s s M e d i t e c AG . © C a r l Z e i s s M e d i t e c A G , 2016. A l l c o p y r i g h t s r e s e r v e d .Carl Zeiss Meditec AG Goeschwitzer Strasse 51–5207745 Jena Germany/iolmaster0297。
蔡司三坐标培训计划培训内容概括：1.蔡司三坐标的简单介绍及保养细则2.蔡司三坐标对温湿度及电源、气压的要求3.蔡司三坐标的开关机4.蔡司三坐标的校准及要注意的问题5.蔡司三坐标测量工件过程及精度分析6.以一个工件为例建立自动程序，主要讲述三坐标的编程的过程7.对一些常用的测量方法及测量思路进行探讨A 测量圆锥上固定高度的截面圆直径或者固定直径的高度B 测量构造尺寸及构造元素的尺寸C 测量键槽位置度的方法及评定方法D 焊接轴的测量方法及步骤8.测量报告的分析A 位置度的评定原理及出现的问题B 平面度、垂直度、平行度等评定原理9.蔡司三坐标扫描测量原理及测量方法以一个平面或者一个内孔（圆或者圆柱）扫描测量，对测量结果进行讲解分析10.蔡司三坐标常见故障及其解决办法蔡司三坐标培训教程1.蔡司三坐标的简单介绍及保养细则德国蔡司三坐标是在国际上比较有名的，一是它的精度比较高，二是它的运行稳定性及重复性比较好，三是德国蔡司三坐标所用的探头是三维的，可以在空间的360 度方向探测，测量方向及测量误差自动进行补偿。
相对海康斯康三坐标的二维探头来说，精度比较高，测量稳定性及重复性就比较好。
对蔡司三座标的保养可以参考------- 蔡司三坐标保养细则2.蔡司三坐标对使用环境（温湿度及电源、气压）的要求VistaA对温度的要求18C〜22CB 湿度同样对机器的使用有很大的影响。
湿度过大，容易造成电子元器件的短路，需要配备除湿机；湿度过小，容易产生静电，需要配备加湿机。
Vista 对湿度的要求40％to 60 ％C 对气源的要求，要无水，无油，无尘（实际达不到），但纯度要达到99% 以上；D 一般要求压力6〜10bar,根据不同型号的三坐标，相对Vista来说要求压力6〜8bar建议配备1) 无油空压机或集中的干净气源2) 储气罐3) 粗过滤器4) 压缩空气干燥机5) 精密过滤器（除油）；精密过滤器（除尘）6) 压力调节阀（带0—10bar压力表）E对电源的要求（相对Vista型号的三坐标）电压要求220±0% 频率50HZt3.5% 最大总功率（UPS要求）1000VA3.蔡司三坐标的开关机开机：1 ）检查计量室的温湿度2）打开总电源、总气源检查气压压力3）按照安装顺序，依次打开稳压电源、UPS、空气过滤器等4）打开CMM （coordinate measuring machine）5）打开计算机外部设备，例如打印机、显示器6）打开计算机主机，进入xp 系统7）双击桌面上的快捷图标登录Calypso 软件，机器回零8）打开或者新建一个测量程序，开始测量关机：1）将测头停在合适的位置（一般要求z 轴不暴露光栅尺，位于机器右后上方）2）保存当前测量程序3）退出Calypso 软件（CMM 主机不关，再次开机时CMM 不再回零）4）退出XP 系统5）依次关掉计算机的主机、显示器、打印机等PC 设备6）按下紧急按钮，关掉CMM 主机7）按照顺序依次关掉空气过滤器、UPS、稳压电源等8）关掉总电源、总气源注意:建议每次开关机时间间隔五分钟以上。
IOL-Master A超B超人工晶体度数操作流程IOL-Master 眼轴长度：1 告知患者检查项目，取得患者配合；2 输入患者姓名、出生年月日；3 请患者坐在仪器前（年幼儿请家属抱坐于检查凳，行动不便患者直接推轮椅置于仪器前），调节座椅和仪器的高度，帮助患者取得舒适坐位；4 用75%酒精棉球擦拭干净下颌托和额托，嘱咐患者将下颌搭到下颌托里，额头顶住额托，调节下颌托的位置，使得患者眼睛位于可操作范围内；5 嘱咐患者盯住仪器中的固视灯（视力不佳或斜视的患者辅助其调整眼位），保持不动，确保眼位正，以保证测量数值的准确性、可靠性；6 测量患者眼睛轴长：根据患者眼睛情况，选择测量参数，每只眼睛测5次，取平均值；7 告知患者检查完成，请等待报告单；8 核对打印出的报告单，操作者签字并交给患者。
IOL-Master人工晶体度数：1 告知患者检查项目，取得患者配合；2 输入患者姓名、出生年月日；3 请患者坐在仪器前（年幼儿请家属抱坐于检查凳，行动不便患者直接推轮椅置于仪器前），调节座椅和仪器的高度，帮助患者取得舒适坐位；4 用75%酒精棉球擦拭干净下颌托和额托，嘱咐患者将下颌搭到下颌托里，额头顶住额托，调节下颌托的位置，使得患者眼睛位于可操作范围内；5 嘱咐患者盯住仪器中的固视灯（视力不佳或斜视的患者辅助其调整眼位），保持不动，确保眼位正，以保证测量数值的准确性、可靠性。
6 测量患者眼睛轴长：根据患者眼睛情况，选择测量参数，每只眼睛测5次，取平均值；7 测量患者眼睛角膜曲率：每只眼睛测3次，取平均值；8 如有必要测量患者前房深度、白对白等数值；9 告知患者检查完成，请等待报告单；10 根据医生要求选择计算公式、IOL参数、保留度数，计算并打印结果；11 核对打印出的报告单，操作者签字并交给患者。
注：如果仪器不能测出患者的眼轴长度，则换用接触性测量法或用B超测量；如果仪器不能测出患者的角膜曲率，则请医生另行测量曲率，输入相应公式，进行计算。
