三坐标测量机讲义一、什么是三坐标测量机如果只是想知道什么是三坐标而不是什么测量机的问题，应该学过一点解析几何吧。
在一张纸上画个直角坐标系，那么这张纸（事实上是这张纸所属的平面）上的任何一点都可以表示为（X＝？，Y＝？）这样的表达式。
如果你想象有一根直线通过原点垂直于这张纸，那就是第三坐标Z。
理论上来说我们所处的这个空间上的任何一点都可以表达为（X＝？，Y＝？，Z＝？）。
而且有规律可循的轨迹或者面也可以用相应的一个或几个表达式表现出來。
这就是立体解析几何。
简单地说，三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。
显然这是最简单、最原始的测量机。
有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。
测量机的采点发讯装置是测头，在沿X，Y，Z三个轴的方向装有光栅尺和读数头。
其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理和输出。
因此测量机可以用来测量直接尺寸，也可以获得间接尺寸和形位公差及各种相关关系，也可以实现全面扫描和一定的数据处理功能，为加工提供数据和测量结果。
自动型还可以进行自动测量，实现批量零件的自动检测。
二、三坐标测量机的结构本实验三坐标测量机外形图见图1 PEAPL小型三坐标测量机图1主机机械系统（X、Y、Z三轴或其它）, 测头系统, 电气控制硬件系统, 数据处理软件系统（测量软件）；悬臂z、y 结构（如图2-a、图2-b所示）、桥式（框架）结构（如图2-c、图2-d所示）、龙门结构（如图2-e、图2-f所示）、卧式镗床结构（如图2-g、图2-h所示）。
图2三坐标测量机的测量头软测头（触发式）、硬测头，如图3所示。
卡尔蔡司热门三坐标介绍CONTURA G3质量的源动力CONTURA G3是蔡司于2012年发布的新一代测量平台，采用了蔡司最新的核心测量技术，带来灵活地测量体验，是您现代生产过程中的质量保证。
蔡司研发的CALYPSO 是基于空间CAD的测量软件，具有兼容性高，简单易用等优点，能为您提供全面的测量解决方案。
针对大型复杂工件CONTURA G3在其范围内均具有稳定的测量精度。
Z向最大测量范围从800毫米到1000毫米，CONTURA G3最大的测量平台具有1200*2400*1000毫米的测量空间。
这样，在不影响测量的同时，您还有足够的空间放置工件夹具及探头更换架等测量配件。
可靠的结果CONTURA G3使用的旋转探头座具有蔡司RDS-CAA功能，只需简单的标定，即可实现20736个空间位置的自如使用，为未知的空间测量任务提供了无限可能。
搭配蔡司VAST-XXT 扫描探头更是您测量工作的好帮手，不仅可以测量工件的尺寸误差，还可以测量工件的形状误差。
测量可以如此简单-CALYPSOCONTURA G3 配备了CALYPSO测量软件，是蔡司基于空间CAD技术，专为标准几何体及自由曲面测量而开发的。
经由德国标准研究院（PTB)认证。
具有超强的易用性、灵活性及响应性，用户只需接受简单培训即可进行测量操作。
蔡司成熟的硬件技术轻巧、高速CONTURA G3的桥架采用钢铝结构，在减轻自重的同时具有极好的刚性。
卡尔蔡司热门三坐标介绍铝质部件上的CARAT涂层确保了温度稳定性及使用寿命。
整体设计减轻了运动结构的重量、实现了更高的动态性能。
最新设计的气浮轴承新设计的空气轴承从结构上保证了机器的长期稳定运行，同时极大地降低了耗气量。
机器运动部分完美的刚性确保了扫描结果的真实可靠。
极高性价比我们的目标是提供一个恰当的解决方案：CONTURA G3结合蔡司扫描技术，拥有极佳的稳定性和可靠性，多种平台尺寸为您提供灵活地选择。
三坐标测量机的结构组成## 三坐标测量机的结构组成三坐标测量机是一种高精度测量设备，广泛应用于制造业和科学研究领域。
它能够实现对物体的尺寸、形状和位置的精确测量，是确保产品质量和优化生产流程的重要工具。
下面将介绍三坐标测量机的结构组成。
### 1. 底座三坐标测量机的底座是整个结构的支撑基础，通常由钢铁材料制成。
底座的重要性在于其稳定性和刚性要求较高，能够提供良好的机械支撑和抗振性能。
### 2. 主轴主轴是三坐标测量机中最为重要的部件之一，它负责支撑和移动测头。
主轴通常采用直线导轨和滚珠丝杆的方式实现，能够在三个坐标方向上实现高精度和稳定的运动。
### 3. 滑台滑台是三坐标测量机上的移动部件，通过主轴驱动进行前后、左右的移动。
滑台的设计和制造需要考虑到运动平稳、精度高、刚度好等要求，以保证测量的准确性。
### 4. 测头测头是三坐标测量机的核心部件，负责实际的测量工作。
根据不同的测量需求，可以选择不同类型的测头，如机械接触式测头、光学测头和激光测头等。
测头通常由传感器、测距装置和信号处理器等组成，能够实时捕获和处理测量数据。
### 5. 工作台工作台是放置待测物体的平台，通常由石英或大理石等材料制成，具有良好的稳定性和刚度。
工作台上的夹具和定位装置可以确保待测物体的稳定固定，以防止测量误差。
### 6. 控制系统控制系统是三坐标测量机的核心之一，负责控制和管理测量机的运动和测量过程。
控制系统通常由硬件电路和软件程序组成，能够准确控制测量机的运动和测量参数，并实时反馈和处理测量数据。
### 7. 计算机与软件计算机和软件是三坐标测量机的"大脑"，用于控制和管理整个系统的运行。
计算机通过软件程序与控制系统进行交互，接收和处理测量数据，并生成测量报告和分析结果。
### 8. 环境保护系统由于三坐标测量机对环境的要求比较高，为了保证测量的准确性，通常会配置环境保护系统，包括温湿度控制设备和防护罩等，以减少环境因素对测量结果的干扰。
蔡司三坐标测量坐标系讲解蔡司是一家德国光学品牌，该品牌的三坐标测量机是一种广泛应用于现代制造业的高精度测量工具。
蔡司三坐标测量机涉及到一些坐标系的概念，下面将对其进行详细讲解。
首先，三坐标测量机比较常用的坐标系有三种：刀具坐标系、工件坐标系、机床坐标系。
这三种坐标系在应用中有各自的特点。
接下来，我们来看看这三种坐标系的介绍：1. 刀具坐标系：刀具坐标系是指三坐标测量机上的坐标系，因为工件和夹具在三坐标测量机上是固定的，所以刀具是可以根据实际需求进行变换的。
例如，在测量工件时需要进行旋转角度测量，可以将刀具的坐标系变换为与工件的切线方向一致的坐标系，这样可以方便的进行角度测量。
2. 工件坐标系：工件坐标系是指被测对象的坐标系，例如在测量一个零件时，我们需要确定其在坐标系中的具体位置。
在确定工件坐标系的过程中，我们需要确定工件的坐标原点和坐标轴，通过这些参数可以建立一个精确的工件坐标系，使测量结果更加准确。
3. 机床坐标系：机床坐标系是指测量机床上的坐标系，它和刀具坐标系和工件坐标系一样，都是使用的右手定则，指定了机床的运动方向。
在测量一个工件时，我们需要将其放置到机床上，此时机床坐标系就是三坐标测量机的基准坐标系，通常是竖直朝上的。
以上就是蔡司三坐标测量机中三种坐标系的基本特点。
在实际应用中，还需要进行误差校正、验证等工作，以保证测量数据的准确性。
三坐标测量机是一个非常重要的高精度测量工具，不仅可以测量传统的物理量，还可以测量各种形状复杂的零件，成为现代制造业不可缺少的一部分。

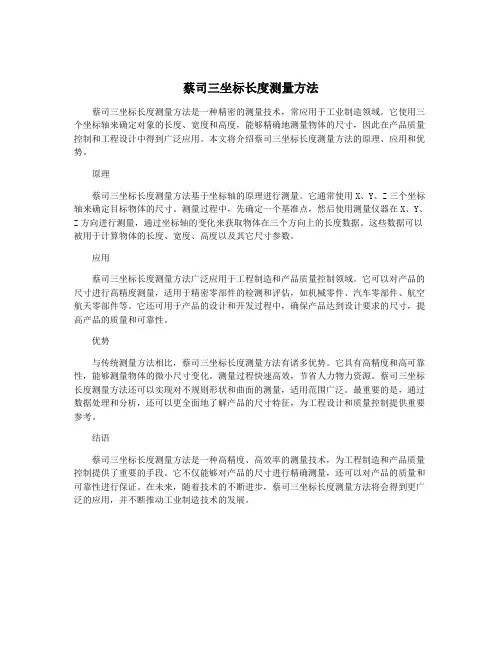

蔡司三坐标长度测量方法蔡司三坐标长度测量方法是一种精密的测量技术，常应用于工业制造领域。
它使用三个坐标轴来确定对象的长度、宽度和高度，能够精确地测量物体的尺寸，因此在产品质量控制和工程设计中得到广泛应用。
本文将介绍蔡司三坐标长度测量方法的原理、应用和优势。
原理蔡司三坐标长度测量方法基于坐标轴的原理进行测量。
它通常使用X、Y、Z三个坐标轴来确定目标物体的尺寸。
测量过程中，先确定一个基准点，然后使用测量仪器在X、Y、Z方向进行测量，通过坐标轴的变化来获取物体在三个方向上的长度数据。
这些数据可以被用于计算物体的长度、宽度、高度以及其它尺寸参数。
应用蔡司三坐标长度测量方法广泛应用于工程制造和产品质量控制领域。
它可以对产品的尺寸进行高精度测量，适用于精密零部件的检测和评估，如机械零件、汽车零部件、航空航天零部件等。
它还可用于产品的设计和开发过程中，确保产品达到设计要求的尺寸，提高产品的质量和可靠性。
优势与传统测量方法相比，蔡司三坐标长度测量方法有诸多优势。
它具有高精度和高可靠性，能够测量物体的微小尺寸变化。
测量过程快速高效，节省人力物力资源。
蔡司三坐标长度测量方法还可以实现对不规则形状和曲面的测量，适用范围广泛。
最重要的是，通过数据处理和分析，还可以更全面地了解产品的尺寸特征，为工程设计和质量控制提供重要参考。
结语蔡司三坐标长度测量方法是一种高精度、高效率的测量技术，为工程制造和产品质量控制提供了重要的手段。
它不仅能够对产品的尺寸进行精确测量，还可以对产品的质量和可靠性进行保证。
在未来，随着技术的不断进步，蔡司三坐标长度测量方法将会得到更广泛的应用，并不断推动工业制造技术的发展。
蔡司镜头经典结构大解析近日，索尼公司宣布正式发售A卡口Carl Zeiss Planar T* 50mm F1.4 ZA SSM镜头，预计2013年3月7日于日本上市，预计售价为164850日元（约合人民币11186元）。
Carl Zeiss Planar T* 50mm F1.4 ZA SSM索尼Carl Zeiss Planar T* 50mm F1.4 ZA SSM镜头最早于PHOTOKINA 2012器材展露面，而经过半年多的研发，与索尼粉丝的长期关注中，最终在今年2月正式与大家见面。
此镜头一经面世引起广大关注，Planar双高斯结构，成像质量高，T*镀膜，在抗眩光、鬼影方面表现出众。
蔡司为索尼推出的Carl Zeiss Planar T* 50mm F1.4 ZA SSM 在成像素质方面显然是毋庸置疑的。
镜头除了提供f/1.4的大光圈，提供良好虚化效果，蔡司于光学设计上也同样下了相当功夫，Planar结构中5组8片的设计中便用上2片非球面设计，因此能抵消边缘畸变，提供优良素质，并且配有SSM超声波马达技术，也让这款镜头的自动对焦能力大大提升，从而一改以往大家对于蔡司镜头只能手动对焦的印象，极大的提升了整个画面的对比及锐利度。
另外针对耐用性，镜头镜身并会用上防尘防水滴设计，以应付各种拍摄环境，且做工精良，因此这支镜头给玩家提供很不错的各方面的支持。
在蔡司家族中还有众多质量优良的镜头群组，在过去100年历史的发展中，也不乏举世闻名的镜头结构。
而对于广大摄影发烧友可能对蔡司镜头的结构不是特别的了解，不过没关系，小编现在就和大家聊聊蔡司历史上的那些经典结构。
卡尔蔡司镜头是来自德国的品牌，卡尔蔡司是德国一家以生产镜头和胶卷相机等光学制品闻名于世的国际化大企业。
卡尔蔡司在镜头制造史上的光辉历程始于1890年由这个公司的工程师所发明的消像散正光摄影镜头（Anastigmat）。
同年，普路塔（Protar）镜头问世；1896年，普兰纳（Planar）镜头发表，奠定了卡尔蔡司在色差纠正技术上的权威地位。
