电缆的选择

电力电缆选型方法电力电缆选型是指根据工程要求和环境条件，选择适合的电力电缆进行安装和使用的过程。

电力电缆的选型涉及多个方面的因素，包括电流负载、电压等级、敷设方式、环境条件等。

本文将从这些方面逐一介绍电力电缆选型的方法。

一、电流负载电力电缆的选型首先要根据工程的电流负载来确定。

电流负载是指电缆所承载的电流大小。

根据负载电流的大小，可以选择不同截面积的导体，以满足电流的传输要求。

一般来说，负载电流越大，所需的导体截面积就越大。

二、电压等级电力电缆的选型还需要根据工程的电压等级来确定。

电压等级是指电缆所承受的电压大小。

根据电压等级的高低，可以选择不同的绝缘材料和绝缘厚度，以确保电缆的安全可靠运行。

一般来说，电压等级越高，所需的绝缘材料和绝缘厚度就越大。

三、敷设方式电力电缆的选型还要考虑敷设方式。

常见的敷设方式包括直埋、管道敷设、架空敷设等。

不同的敷设方式对电缆的要求也不同。

例如，在直埋敷设中，需要选择具有良好耐候性和耐湿性的电缆；在管道敷设中，需要选择具有良好耐压性和耐磨性的电缆；在架空敷设中，需要选择具有良好耐候性和耐腐蚀性的电缆。

四、环境条件电力电缆的选型还要考虑环境条件。

不同的环境条件对电缆的要求也不同。

例如，在高温环境中，需要选择具有良好耐热性的电缆；在低温环境中，需要选择具有良好耐寒性的电缆；在潮湿环境中，需要选择具有良好防潮性的电缆；在腐蚀性环境中，需要选择具有良好耐腐蚀性的电缆。

电力电缆的选型方法包括根据电流负载、电压等级、敷设方式和环境条件来确定合适的电力电缆。

选型时需要综合考虑这些因素，并选择满足工程要求和环境条件的电力电缆。

在选型过程中，可以参考电缆制造商提供的技术手册和规范，或者咨询专业人士的意见。

通过科学合理的选型方法，可以确保电力电缆的安全可靠运行，提高工程的质量和效益。

电缆选用一般原则电缆是现代社会中不可或缺的基础设施之一，广泛应用于电力输送、通信传输、数据传输等领域。

在选择电缆时，需要考虑多个因素，如电缆的用途、环境条件、性能指标等。

下面将介绍电缆选用的一般原则。

1. 用途选择原则电缆的用途主要分为电力传输、通信传输和数据传输三类。

根据具体应用需求选择与之对应的类型的电缆。

例如，在电力传输方面，应选用耐电压高、输送电流大的电力电缆；在通信传输方面，应选用传输速率高、抗干扰性好的通信电缆；在数据传输方面，应选用传输带宽高、传输距离长的数据电缆。

2. 环境条件选择原则电缆应用的环境条件对电缆的性能有重要的影响，如温度、湿度、振动等。

根据实际环境条件选择适应性较好的电缆。

例如，在高温环境中，应选择抗高温的电缆；在湿润环境中，应选择防潮防水的电缆；在振动较大的环境中，应选择具有较好抗振性能的电缆。

3. 电缆材质选择原则电缆的导体、绝缘层和护套等部分采用不同材料制造，不同材料具有不同的特性。

根据实际需求选择电缆材质。

例如，铜导体的电缆具有导电性能好、低电阻、高强度等特点；铝导体的电缆相对便宜，但导电性能较差，适用于输送距离较短和负载较小的场合；塑料绝缘层的电缆适用于一般环境，而橡胶绝缘层的电缆适用于较恶劣的环境。

4. 电缆性能指标选择原则电缆的性能指标包括电气性能、机械性能、阻燃性能、耐热性能等。

根据实际需求选择性能指标。

例如，在电力传输方面，应选择耐电压高、阻燃性能好的电缆；在通信传输方面，应选择传输带宽高、抗干扰性能好的电缆。

5. 标准符合性原则选择电缆时应考虑其是否符合国家相关标准和行业规范。

按照标准规范选用具备可靠性和安全性的电缆，以确保工程项目的顺利进行。

6. 经济性原则在满足项目需求的前提下，应选择经济性较好的电缆。

经济性主要包括电缆的价格、维护成本、使用寿命等方面。

综合考虑各种因素，选用成本合理的电缆，以实现最佳经济效益。

综上所述，电缆的选择应根据其用途、环境条件、材质、性能指标等因素进行综合考虑。

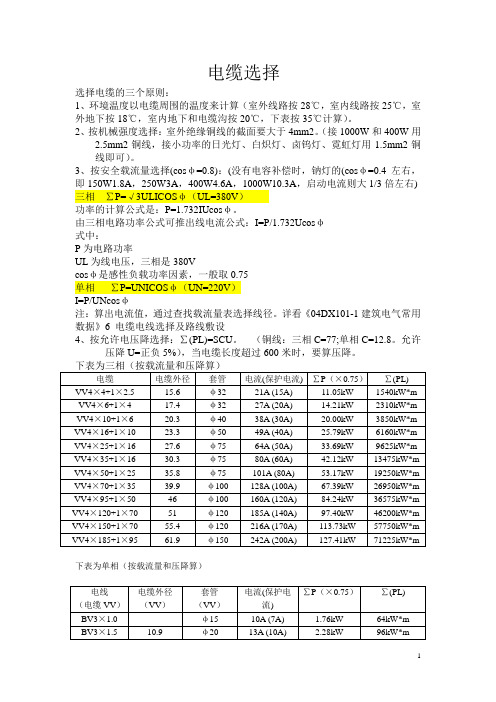

电缆选择选择电缆的三个原则：1、环境温度以电缆周围的温度来计算（室外线路按28℃，室内线路按25℃，室外地下按18℃，室内地下和电缆沟按20℃，下表按35℃计算）。

2、按机械强度选择：室外绝缘铜线的截面要大于4mm2。

（接1000W和400W用2.5mm2铜线，接小功率的日光灯、白炽灯、卤钨灯、霓虹灯用1.5mm2铜线即可）。

3、按安全载流量选择(cosφ=0.8)：(没有电容补偿时，钠灯的(cosφ=0.4左右，即150W1.8A，250W3A，400W4.6A，1000W10.3A，启动电流则大1/3倍左右) 三相∑P=√3ULICOSφ（UL=380V）功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电路功率UL为线电压，三相是380Vcosφ是感性负载功率因素，一般取0.75单相∑P=UNICOSφ（UN=220V）I=P/UNcosφ注：算出电流值，通过查找载流量表选择线径。

详看《04DX101-1建筑电气常用数据》6 电缆电线选择及路线敷设4、按允许电压降选择：∑(PL)=SCU。

（铜线：三相C=77;单相C=12.8。

允许压降U=正负5%），当电缆长度超过600米时，要算压降。

下表为单相（按载流量和压降算）电缆套管的选择：以电缆外径面积和套管内径面积之比：1～6mm要<33％，10～50mm 要<27.5％，70～150mm要<22％。

电线套管的选择：以电线总外径面积和套管内径面积之比要<40％。

首先知道电缆上的电流I（A)三相电负载⊿U(V)=I*ρ*L/S(ρ：电阻率铜是0.0175，铝是0.0283。

L电缆长度米，电缆线芯截面mm²）单相电负载⊿U(V)=2*I*ρ*L/S(ρ：电阻率铜是0.0175，铝是0.0283。

L电缆长度米，电缆线芯截面mm²）追问计算电流是1000A,电缆长度350米，两根yjv22-3x300mm2并联，380v供电，请问能否满足压降要求？回答⊿U=1000*0.0175*350/(2*300)=10.21v10.21/380*100%=2.6%线路电压降10.2v相对压降2.6%。

电缆选型的几种方法一、根据电缆的用途选择电缆的用途决定了其性能和特点，因此在选型时需要先确定电缆的用途。

常见的电缆用途包括电力传输、通信传输、仪表控制等。

不同用途的电缆有不同的要求，如电力传输需要考虑电压等级、导体截面积等；通信传输则需要考虑信号传输速率、抗干扰能力等。

根据电缆的用途进行选择是最基本的选型方法。

二、根据电缆的导体材质选择电缆的导体材质对其导电性能和耐热性能有较大影响。

常见的导体材质包括铜和铝。

铜导体具有良好的导电性能和耐腐蚀性能，适用于大电流传输和要求较高的场合；而铝导体则具有较轻的重量和较低的成本，适用于一般场合。

在选型时需要根据具体情况选择导体材质，以满足工程要求。

三、根据电缆的绝缘材料选择电缆的绝缘材料对其绝缘性能和耐热性能有较大影响。

常见的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。

聚乙烯绝缘具有较好的绝缘性能和耐热性能，适用于一般场合；而交联聚乙烯绝缘则具有更好的耐高温性能，适用于高温环境。

在选型时需要根据电缆使用环境和要求选择合适的绝缘材料。

四、根据电缆的屏蔽结构选择电缆的屏蔽结构对其抗干扰能力有较大影响。

常见的屏蔽结构包括铝塑复合带屏蔽、铜带屏蔽、铜丝编织屏蔽等。

铝塑复合带屏蔽具有较好的屏蔽效果和成本效益，适用于一般场合；而铜带屏蔽和铜丝编织屏蔽则具有较好的抗干扰能力，适用于对干扰要求较高的场合。

在选型时需要根据对干扰的要求选择合适的屏蔽结构。

五、根据电缆的外护层材料选择电缆的外护层材料对其耐磨损性能和耐候性能有较大影响。

常见的外护层材料包括聚氯乙烯、聚乙烯、聚氨酯等。

聚氯乙烯外护层具有较好的耐磨损性能和耐候性能，适用于一般场合；而聚乙烯和聚氨酯外护层则具有更好的耐磨损性能和耐候性能，适用于对外界环境要求较高的场合。

在选型时需要根据电缆使用环境和要求选择合适的外护层材料。

总结：电缆选型是根据电缆的用途、导体材质、绝缘材料、屏蔽结构和外护层材料等因素进行选择。

根据电缆的用途选择是最基本的选型方法，导体材质、绝缘材料、屏蔽结构和外护层材料等因素则是根据具体要求进行选择。

电缆选用一般原则电缆选用是指在工程设计和设备选型中，根据实际需求选择合适的电缆进行安装和使用。

电缆选用的好坏直接关系到电气设备的可靠性、安全性和稳定性。

以下是电缆选用的一般原则。

1. 安全性原则电缆选用首先要保证电气设备的安全使用，因此安全性是选用电缆的首要原则。

首先要考虑电缆的耐火性、耐腐蚀性和绝缘性能，以确保电缆在火灾、化学腐蚀等特殊环境下能够可靠工作。

同时，要根据电气设备的负荷电流和工作环境的温度、湿度等参数选择合适的导体截面积和绝缘材料。

2. 经济性原则电缆选择要考虑经济性，即在满足安全和可靠性的基础上尽量降低成本。

在选择电缆时，要综合考虑电缆的材料成本、施工成本、维护成本和使用寿命，选择性价比较高的电缆。

此外，还要注意电缆的标称电压和额定电流是否与电气设备匹配，避免因电缆容量不足导致电气设备无法正常工作或降低电缆的使用寿命。

3. 可靠性原则电缆选用要保证电气设备的可靠运行。

在实际工程中，电缆是设备之间传递电能的关键部件，因此要选择质量可靠、性能稳定的电缆。

一般来说，要选择品牌知名、生产工艺先进的电缆制造商，同时要根据电缆的标准参数、试验报告等评估电缆的技术性能。

4. 环保性原则电缆选用还要考虑环保性原则。

在现代社会，环境保护已经成为重要的关注点。

因此，要选择符合国家环保要求的电缆材料，尽量减少对环境的污染，降低电缆的有害物质排放。

此外，还应避免使用过长的电缆，以减少资源消耗和能源浪费。

5. 适用性原则电缆的选用要根据具体工程的需求和环境条件来确定。

例如，需要考虑电缆的占地面积、耐受压力、抗拉强度等参数，选择适合的电缆类型。

此外，还要根据工程的特殊要求选择阻燃、耐火、抗冲击等功能特点的电缆，以满足工程的特殊需求。

综上所述，电缆选用的一般原则包括安全性、经济性、可靠性、环保性和适用性。

根据这些原则，在选择电缆时，要综合考虑电缆的材料成本、安全性能、技术性能和环境适应性，选用合适的电缆，以确保电气设备的正常运行和安全可靠。

电缆选择的原则是【简单算法】:1)10mm2以下乘以5A，100mm2以上乘以2A。

即：2.5mm2、4mm2、6mm2、10mm2则以每平方毫米导线安全载流量按5A计算。

120、150、185以每mm2乘以2A计算。

2)16mm2、25mm2每平方毫米乘以4A计算，35mm2、50mm2按每平方毫米乘以3A计算。

3)70mm2、95mm2 按每平方毫米乘以2.5A。

4)穿管高温八九折，即：穿管8折，高温9折，既穿管又高温按0.72折计算。

5)裸线加一半，即：按绝缘导线的1.5倍计算。

6)铜线升级算，即：铜线的安全载流量是按上一级铝线的安全载流量计算的如：6平方的铜线可按10平方的铝线计算。

7)三相四线线制中零线的截面积，通常选为相线的一半左右，在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。

8)对于电缆口诀中没有介绍，一般直埋地的高压电缆，大体上可直接采用上述口诀的有关倍数计算。

铜排、铝排载流量（安）表铜铝排(宽/厚) 15×3 20×3 25×3 30×4 40×4 40×5 50×5 50×6 60×6 60×8 60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2根2根材料结构排放法60×6 80×8铜排开启平放162 212 264 368 485 540 660 740 873 1018 1140 1115 1270 1430 1356 1565 1785 1860 1980 1340 1950竖放171 275 285 335 510 580 705 775 920 1070 1195 1205 1370 1540 1475 1685 1870 1955 2170 1410 2120TMY 封闭130 175 215 315 400 440 540 605 718 837 935 915 1040 1170 1120 1280 1420 1485 1626 1017 1530每米重量(kg) 0.40 0.53 0.66 1.04 1.40 1.74 2.18 2.61 3.13 4.18 5.22 4.18 5.57 6.96 5.22 6.96 8.70 8.35 10.50 6.26 11.14铝排开启平放127 166 205 283 372 417 515 573 680 788 895 864 995 1115 1070 1220 1370 1420 1550 1035 1510竖放134 175 215 300 395 440 546 600 715 830 935 935 1070 1200 1160 1315 1475 1550 1760 1090 1650LMY 封闭104 136 168 235 305 342 422 470 560 648 730 708 815 915 885 1000 1120 1177 1270 786 1191每米重量(kg) 0.12 0.16 0.20 0.32 0.43 0.54 0.68 0.81 0.97 1.30 1.62 1.30 1.73 2.16 1.62 2.16 2.70 2.60 3.24 1.94 6.46塑料铜芯线载流量(安)表导线截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120硬线BV 根数/单根直径1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33 7/1.687/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01软线BVR 根数/单根直径7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.8249/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76开启式载流量(安) 5 10 15 25 35 60 90 113 140 177 268 288 314封闭式载流量(安) 4 8 12 20 28 48 72 93 115 145 220 240 258注：1.根据电流大小，按上表选择相母线。

电缆选用一般原则电缆的选择是非常重要的，因为不同的电缆适用于不同的场景和需求。

在选择电缆时应考虑以下几个一般原则：1. 电缆的导电材料：电缆的导电材料是电流流动的基础，一般有铜和铝两种导体材料可选择。

铜导体具有高导电性和抗氧化性能优异，适用于大功率传输和要求稳定性能的场景。

而铝导体则相对便宜，适用于低功率传输和对价格要求敏感的场景。

2. 电缆的绝缘材料：电缆的绝缘材料是保护导线免受外界环境影响的关键。

常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

PVC具有良好的耐候性和机械性能，价格相对较低，适用于一般低压和非特殊环境的场景。

而XLPE具有较好的耐高温性能和耐电磁干扰能力，适用于高压和恶劣环境的场景。

3. 电缆的截面积：电缆的截面积决定了其承载电流的能力，也直接关系到电缆的损耗和发热等性能。

一般来说，截面积越大，电缆的传输能力越强，但成本也会相应增加。

因此，在选择电缆截面积时需要根据实际负载要求和环境因素进行合理衡量。

4. 电缆的外护层材料：电缆的外护层材料可以提供保护作用，防止电缆受到物理损伤或化学腐蚀。

常见的外护层材料有聚氯乙烯（PVC）、聚氨酯（PU）和铠装等。

PVC具有较好的耐候性和机械性能，适用于一般的室内场景；而PU具有更好的耐油性和耐溶剂性能，适用于某些特殊场景。

铠装是通过在电缆外面加一层金属套管来提高电缆的抗机械损伤和绝缘强度，适用于较为恶劣的环境。

5. 电缆的耐火性能：电缆的耐火性能是指电缆在发生火灾时的阻燃、低烟、无毒等特性。

一般来说，对于需要在有火灾风险的场所布置电缆的情况，应选择具备良好的耐火性能的电缆，以降低火灾发生时的危险程度。

6. 电缆的安装环境：电缆的安装环境对电缆选用也有一定影响。

比如在室内场所，可以选择PVC绝缘的电缆，但在室外场所，应选择耐候性好的材料；在高温环境下，可以选择具有良好耐高温性能的电缆等。

综上所述，选择合适的电缆应综合考虑导电材料、绝缘材料、截面积、外护层材料、耐火性能和安装环境等因素，以确保电缆在使用过程中安全可靠、性能稳定。

电力电缆的选择电力电缆的选择包括：正确选择电缆的型号、电压等级和线芯截面等。

这对电缆投入使用后能否确保安全运行十分重要。

一、电缆的型号及电压等级的选择电力电缆的额定电压必须大于或等于其运行的网络额定电压；电缆的最高运行电压不得超过其额定电压的15%。

这就是电力电缆电压等级选择的两个原则。

对电缆型号的选择，应在满足电缆敷设场合技术要求的前提下，兼顾我国电缆工业发展的技术政策。

即：线芯以铝代铜、绝缘层以橡塑代油浸纸、金属护套以铝代铅以及在外护层上发展橡塑护套或组合护套等。

综合以上诸多因素，电力电缆选择的一般原则如下。

（1）对有剧烈震动的柴油机房、空压机房、锻工车间等处以及移动机械的供电，应选用铜芯电缆；对其他地点应首先考虑选用铝芯电缆。

（2）地下直埋电缆，一般应选用裸塑料护套电缆，当电缆需要穿过铁路、公路，跨越桥梁、隧道等有可能受到机械损伤的处所时，应选用具有钢带铠装的电缆，必要处还应采取穿管等防护措施。

（3）在大型调度中心、通信中心、微机站等重要部门室内、夹层或易燃易爆场所敷设的电力电缆，应选用难燃或阻燃电缆。

（4）在电缆线路不可避免地要穿过具有化学腐蚀、直流泄漏区域时，应选用塑料电缆或具有裸塑料护套的电缆。

（5）在需要承受拉力的沼泽地带、水中或竖直敷设的电缆，应选用整根的、能承受拉力的钢丝铠装电缆。

但通过小溪流时，可选用一般具有铠装及外护层的电缆。

（6）当整个电缆线路在其周围具有几种完全不同的介质条件时，电缆的型号应按其中最不利的条件选择。

二、电缆截面的选择电力电缆的截面，一般是按长期允许载流量选择电缆截面，然后对3kV以下的低压电缆校验其电压降，对3kV及以上的电缆校验其短路时的热稳定度。

对于较长的高压电缆供电线路，应按经济电流密度选择电缆截面。

1.根据电缆长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的电缆导体温度不应超过其规定的长期允许工作温度。

根据这一原则，在选择电缆截面时，必须满足下列条件：式中Imax——通过电缆的最大持续负荷电流；I——指定条件下的长期允许载流量，见表1-4-9～表1-4-13；K——电缆长期允许载流量的总修正系数。

电线电缆选用基本原则电线电缆作为现代电力传输的重要组成部分，其选用具有重要的意义。

正确选用电线电缆不仅可以保证电力传输的安全稳定，还可以节约能源、提高效率。

下面将介绍电线电缆选用的基本原则。

1.电压等级选择:电线电缆的电压等级是根据电力设备的需要确定的。

电压等级的选择应考虑负荷电流、输电距离、线路损耗、电源稳定性等因素。

大电流负荷和远距离输电应选用较高电压等级的电线电缆，以减小线路损耗和传输损耗。

2.电线电缆的导体材料选择:选用电线电缆的导体材料应考虑导电性能良好、抗电腐蚀、耐高温、抗拉强度高等特点。

常见的导体材料有铜和铝。

铜导体具有良好的导电性能和机械强度，但价格较高；铝导体相对较便宜，但导电性能差，容易产生接触电阻，需加大导体截面积。

3.绝缘材料选择:电线电缆的绝缘材料应具备绝缘性能好、燃烧性低、耐高温、耐化学腐蚀、耐磨损等特点。

常见的绝缘材料有聚乙烯、交联聚乙烯、橡皮、硅橡胶等。

具体选择应根据使用环境和工作要求来确定。

4.电线电缆的截面积选择:电线电缆的截面积选择应参考负载电流、输电距离、线路损耗等因素。

根据安全标准和经济合理性，应选择合适的截面积，以确保电线电缆及其连接器件的正常工作。

5.电线电缆的屏蔽和防护选择:需要进行屏蔽和防护的电线电缆应根据使用环境和工作要求来确定。

开放式场所、易受干扰的环境、高频传输等情况下，应选择具有良好屏蔽效果的电线电缆，以减小干扰和信号衰减。

6.电线电缆的耐火性选择:需要具备良好耐火性能的电线电缆用于火灾易发生或对火灾危险性要求比较高的场所，如公共建筑、化工厂等。

耐火性能应符合相应的国家标准或相关技术要求。

7.电线电缆的外护层选择:外护层应具备耐磨损、防腐蚀、耐候性能好等特点。

不同使用环境和工作要求下，应选择合适的外护层类型，如聚氯乙烯、聚氯乙烯护套、聚乙烯、钢花纹护套等。

以上是电线电缆选用的基本原则，根据不同的需求、环境和工作要求来选择合适的电线电缆，可以确保电力传输的安全稳定，提高效率，节约能源。

电线电缆选用的一般原则
电线电缆的选用原则是基于以下几个方面考虑的：电流负载、电压等级、环境条件和安装方式等。

具体来说，一般的选用原则如下：
1.电流负载：电线电缆的选用需要根据所能承受的最大电流负载来确定。

电线电缆在运行时会有一定的电阻，电阻会产生热量。

因此，在确定
电线电缆的选型时，需要确保所选电线电缆的截面积能够满足负载的要求，以避免因过高的电流密度导致电线电缆过热、损坏等问题。

2.电压等级：电线电缆的选用还需要考虑所需的电压等级。

根据电压
等级的不同，电线电缆的绝缘材料和绝缘厚度会有所不同。

一般而言，高
电压等级的电线电缆需要具有更好的绝缘能力和更大的绝缘厚度，以确保
电线电缆能够承受所需的工作电压，防止电击、漏电等危险。

3.环境条件：在选择电线电缆时，还需要考虑电线电缆所处的环境条件，如温度、湿度、腐蚀性气体等。

不同的环境条件对电线电缆的性能和
寿命有着重要影响。

例如，在高温环境下工作的电线电缆，需要选择具有
耐热性能的绝缘材料；在潮湿环境中使用的电线电缆，需要选择具有防水
性能的电线电缆等。

4.安装方式：电线电缆的安装方式也是选用的考虑因素之一、不同的
安装方式对电线电缆的要求有所不同。

例如，埋地敷设的电线电缆需要具
有耐压能力和良好的防水性能；室内安装的电线电缆需要具有良好的耐火
性能等。

此外，在选用电线电缆时还需要考虑成本、可靠性和可维护性等因素。

对于不同的工程需求，可以根据以上原则进行综合考虑，选择适合的电线
电缆。

最终的选用方案需要经过工程师以及相关标准和规范的评估和认可。
