电缆选型规范

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

电线电缆选用的一般原则电缆计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

________________________________________电缆线径计算方法电线电缆的规格都是用横截面积表示的如1.5mm2 2.5mm2等，但是怎么估算里面铜线或铝线的直径呢，要是电缆进场，怎样检测线的粗细是否合格。

通常可以将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。

用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积。

如1.5平方独股铜线线径1.38mm,计算（1.38/2）×（1.38/2）×3.14×1股＝1.494954平方，这就是合格的国标线径！（电缆型号及通过电缆的电流计算3）• P=UI√3*COS&P：功率U：电压I：电流公式符号Pj 计算有功功率Pe 额定功率Kx 开关系数，即负载在电路中的使用机率Qj 计算无功功率Sj 现在计算功率Ij 计算电流以单相电路中只有一个用电器为例,Kx取值1对于洗衣机、冰柜、电磁炉等感性负载以如下公式计算例如：一台电磁炉额定功率：1.8kW,功率因数（cosφ）：0.65据cosφ=0.65 得tgφ=1.17有功功率计算：Pj1=Pe×kx＝1.8×1＝1.8kW无功功率计算：Qj1=Pj1×tgφ=1.8kw×1.17=2.11 kVar. _________ __________计算负荷：Sj= √Pj²+ Qj²=√1.8²+2.11² = √3.24²+4.4521²=2.77kVA(此处为Pj²+ Qj²的和开平方)计算电流：Ij ＝ 2.77kVA×1000/220V = 12.59A若负载为白炽灯、电饭煲等纯电阻性负载，那么计算起来很简单了例如：一台电饭锅额定功率：1.8kW计算电流：Ij=1.8kW×1000/220V = 8.18AIP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

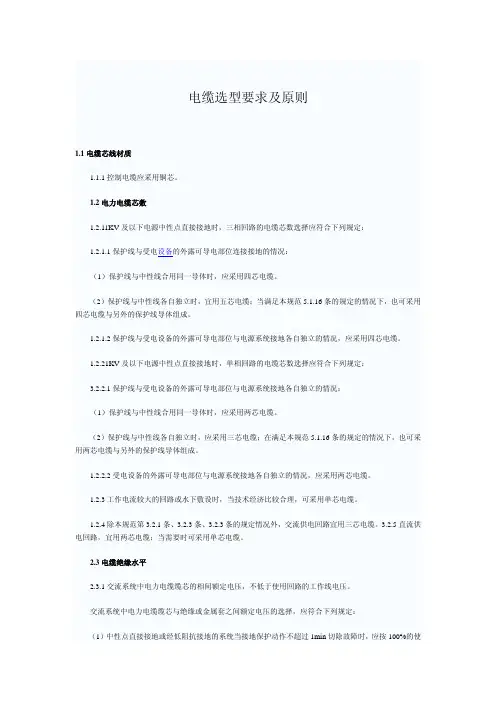

电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。

1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。

1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。

（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。

1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。

1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。

1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。

3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。

2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。

交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。

2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

电缆选型规范(总11页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆规格规格表示编辑1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆）， 1KV，如：4*(1*185)+1*95 1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.详细表示法因为分支电缆包含主干电缆和支线电缆。

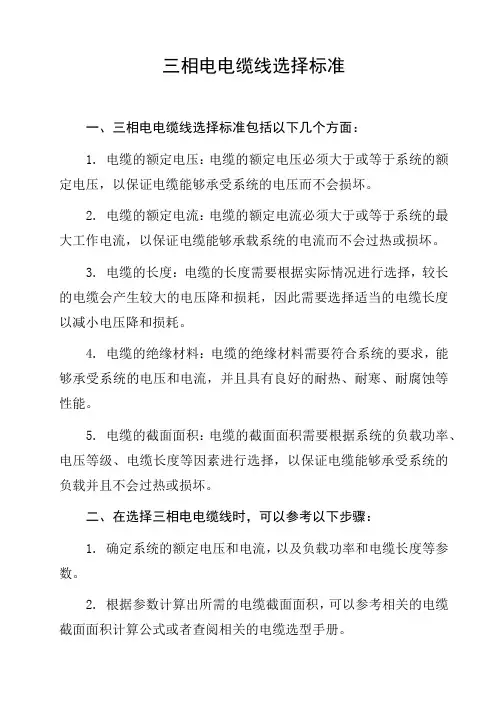

三相电电缆线选择标准
一、三相电电缆线选择标准包括以下几个方面：
1. 电缆的额定电压：电缆的额定电压必须大于或等于系统的额定电压，以保证电缆能够承受系统的电压而不会损坏。

2. 电缆的额定电流：电缆的额定电流必须大于或等于系统的最大工作电流，以保证电缆能够承载系统的电流而不会过热或损坏。

3. 电缆的长度：电缆的长度需要根据实际情况进行选择，较长的电缆会产生较大的电压降和损耗，因此需要选择适当的电缆长度以减小电压降和损耗。

4. 电缆的绝缘材料：电缆的绝缘材料需要符合系统的要求，能够承受系统的电压和电流，并且具有良好的耐热、耐寒、耐腐蚀等性能。

5. 电缆的截面面积：电缆的截面面积需要根据系统的负载功率、电压等级、电缆长度等因素进行选择，以保证电缆能够承受系统的负载并且不会过热或损坏。

二、在选择三相电电缆线时，可以参考以下步骤：
1. 确定系统的额定电压和电流，以及负载功率和电缆长度等参数。

2. 根据参数计算出所需的电缆截面面积，可以参考相关的电缆截面面积计算公式或者查阅相关的电缆选型手册。

3. 选择符合要求的电缆型号和规格，需要注意电缆的绝缘材料、护套材料、芯线数量等因素。

4. 在实际安装和使用过程中，需要注意电缆的弯曲半径、固定方式、接线方式等问题，以保证电缆的安全可靠运行。

电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。

本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。

一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。

一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。

2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。

应满足热稳定、载流容量、电压降等要求。

3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。

一般有直接埋地、电缆沟、隧道、架空等敷设方式。

二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。

2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。

3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。

4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。

三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。

连接器件应符合国家标准和行业规定。

2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。

3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。

4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。

四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。

固定器件应符合国家标准和行业规定。

2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。

3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。

五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。

2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。

3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。

六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。

2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。

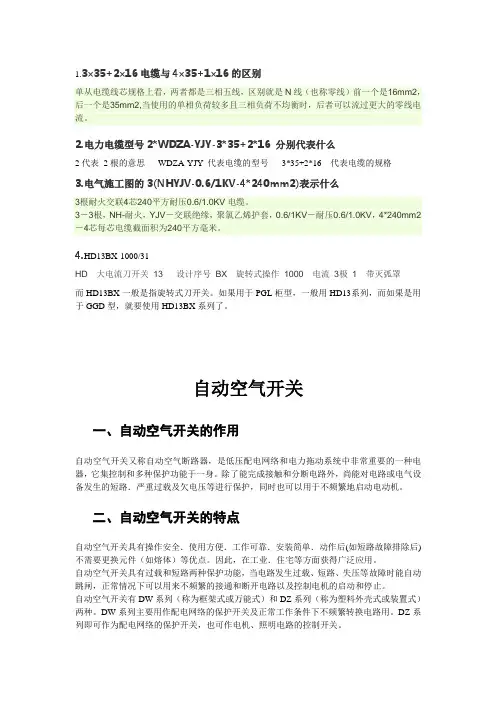

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

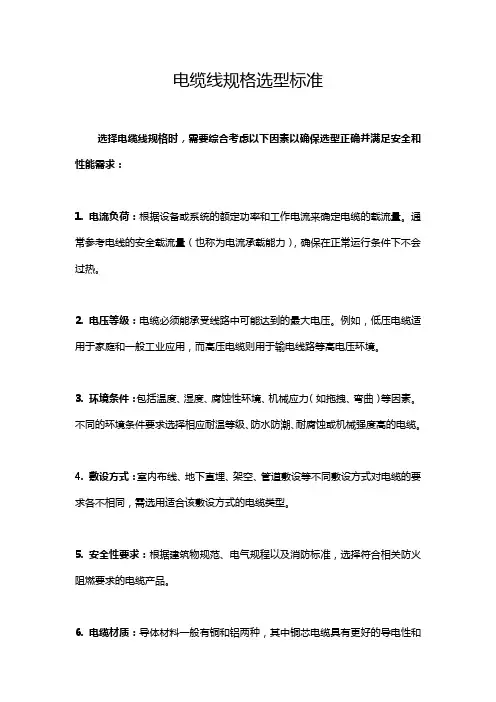

电缆线规格选型标准
选择电缆线规格时，需要综合考虑以下因素以确保选型正确并满足安全和性能需求：
1. 电流负荷：根据设备或系统的额定功率和工作电流来确定电缆的载流量。

通常参考电线的安全载流量（也称为电流承载能力），确保在正常运行条件下不会过热。

2. 电压等级：电缆必须能承受线路中可能达到的最大电压。

例如，低压电缆适用于家庭和一般工业应用，而高压电缆则用于输电线路等高电压环境。

3. 环境条件：包括温度、湿度、腐蚀性环境、机械应力（如拖拽、弯曲）等因素。

不同的环境条件要求选择相应耐温等级、防水防潮、耐腐蚀或机械强度高的电缆。

4. 敷设方式：室内布线、地下直埋、架空、管道敷设等不同敷设方式对电缆的要求各不相同，需选用适合该敷设方式的电缆类型。

5. 安全性要求：根据建筑物规范、电气规程以及消防标准，选择符合相关防火阻燃要求的电缆产品。

6. 电缆材质：导体材料一般有铜和铝两种，其中铜芯电缆具有更好的导电性和
抗老化性能。

绝缘材料则有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶等多种，各有其特点。

7. 电缆截面积：即常说的平方数，它决定了电缆的载流能力和电阻大小。

常见的规格如1.5平方毫米、2.5平方毫米、4平方毫米、6平方毫米和10平方毫米等，越大平方数的电缆，载流能力越强。

8. 特殊需求：如果需要信号传输质量高或者电磁兼容性好，可能需要选择屏蔽电缆；若是在特定场合如易燃易爆环境，则应选择防爆电缆。

总之，在选择电缆线规格型号时，务必要根据实际工程需求、电气设计参数和当地法规进行合理选型，并参考相关的国家或行业标准。

电线电缆选用的一般原则
电线电缆的选用原则是基于以下几个方面考虑的：电流负载、电压等级、环境条件和安装方式等。

具体来说，一般的选用原则如下：
1.电流负载：电线电缆的选用需要根据所能承受的最大电流负载来确定。

电线电缆在运行时会有一定的电阻，电阻会产生热量。

因此，在确定
电线电缆的选型时，需要确保所选电线电缆的截面积能够满足负载的要求，以避免因过高的电流密度导致电线电缆过热、损坏等问题。

2.电压等级：电线电缆的选用还需要考虑所需的电压等级。

根据电压
等级的不同，电线电缆的绝缘材料和绝缘厚度会有所不同。

一般而言，高
电压等级的电线电缆需要具有更好的绝缘能力和更大的绝缘厚度，以确保
电线电缆能够承受所需的工作电压，防止电击、漏电等危险。

3.环境条件：在选择电线电缆时，还需要考虑电线电缆所处的环境条件，如温度、湿度、腐蚀性气体等。

不同的环境条件对电线电缆的性能和
寿命有着重要影响。

例如，在高温环境下工作的电线电缆，需要选择具有
耐热性能的绝缘材料；在潮湿环境中使用的电线电缆，需要选择具有防水
性能的电线电缆等。

4.安装方式：电线电缆的安装方式也是选用的考虑因素之一、不同的
安装方式对电线电缆的要求有所不同。

例如，埋地敷设的电线电缆需要具
有耐压能力和良好的防水性能；室内安装的电线电缆需要具有良好的耐火
性能等。

此外，在选用电线电缆时还需要考虑成本、可靠性和可维护性等因素。

对于不同的工程需求，可以根据以上原则进行综合考虑，选择适合的电线
电缆。

最终的选用方案需要经过工程师以及相关标准和规范的评估和认可。

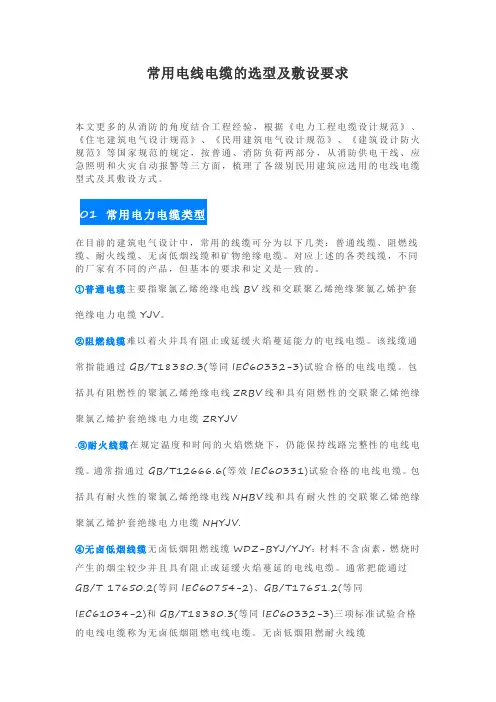

常用电线电缆的选型及敷设要求本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

01在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

①普通电缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。

②阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T18380.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.③耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB/T12666.6(等效IEC60331)试验合格的电线电缆。

包括具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.④无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。

通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。

无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。

通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
