下载文档原格式
UV涂料项目可行性报告目录序言 (4)一、运营与管理 (4)(一)、公司经营理念 (4)(二)、公司目标与职责 (5)(三)、部门任务与权利 (6)(四)、财务与会计制度 (9)二、法人治理架构 (11)(一)、股东权益与义务 (11)(二)、公司董事会 (12)(三)、高级管理层 (14)(四)、监督管理层 (15)三、背景及必要性 (16)(一)、UV涂料项目背景分析 (16)(二)、实施UV涂料项目的必要性 (17)四、组织架构与人力资源配置 (18)(一)、人员资源需求 (18)(二)、员工培训与发展 (20)五、战略合作与合作伙伴关系 (22)(一)、合作战略与目标 (22)(二)、合作伙伴选择与评估 (23)(三)、合同与协议管理 (24)(四)、风险管理与纠纷解决 (25)六、风险评估与应对策略 (26)(一)、UV涂料项目风险分析 (26)(二)、风险管理与应对方法 (28)七、技术与研发计划 (30)(一)、技术开发策略 (30)(二)、研发团队与资源配置 (30)(三)、新产品开发计划 (31)(四)、技术创新与竞争优势 (32)八、UV涂料项目进展与里程碑 (33)(一)、UV涂料项目进展 (33)(二)、重要里程碑与进度控制 (34)(三)、问题识别与解决方案 (35)九、投资方案 (37)(一)、UV涂料项目总投资构成分析 (37)(二)、建设投资构成 (38)(三)、资金筹措方式 (38)(四)、投资分析 (39)(五)、资金使用计划 (40)(六)、UV涂料项目融资方案 (41)(七)、盈利模式和财务预测 (43)十、法律与合规事项 (44)(一)、法律合规与风险 (44)(二)、合同管理 (45)(三)、知识产权保护 (45)(四)、法律事务与合规管理 (45)十一、未来展望与增长策略 (46)(一)、未来市场趋势分析 (46)(二)、增长机会与战略 (47)(三)、扩展计划与新市场进入 (47)十二、可持续发展战略 (48)(一)、可持续发展目标 (48)(二)、环境友好措施 (49)(三)、社会影响与贡献 (50)(四)、环境保护和社会责任 (50)十三、战略合作伙伴与投资者关系 (51)(一)、投资者关系管理 (51)(二)、战略合作伙伴关系管理 (51)(三)、投资者关系沟通 (51)(四)、投资者服务计划 (52)十四、战略退出计划 (52)(一)、UV涂料项目退出战略 (52)(二)、潜在退出方式 (53)(三)、退出时机与条件 (54)(四)、投资者回报与退出 (54)十五、UV涂料项目监督与评估 (55)(一)、UV涂料项目监督体系 (55)(二)、绩效评估与指标 (56)(三)、变更管理与调整 (57)(四)、定期报告与审计 (58)序言本报告旨在对公司UV涂料项目进行评价分析，旨在提供参考意见和改进建议，帮助企业优化项目管理和提升产品竞争力。

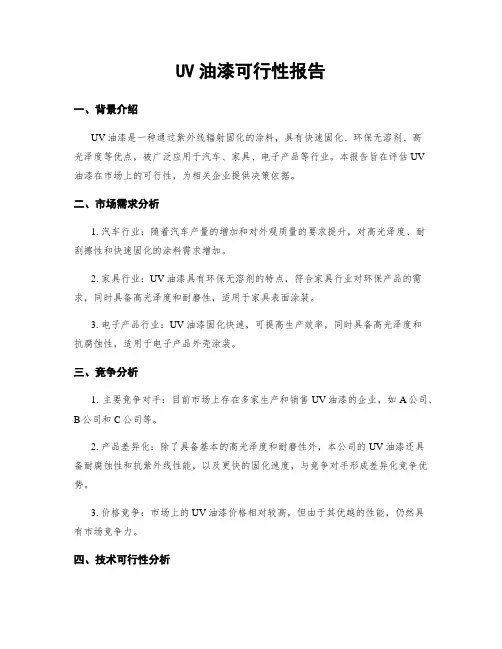

UV油漆可行性报告一、背景介绍UV油漆是一种通过紫外线辐射固化的涂料，具有快速固化、环保无溶剂、高光泽度等优点，被广泛应用于汽车、家具、电子产品等行业。
本报告旨在评估UV油漆在市场上的可行性，为相关企业提供决策依据。
二、市场需求分析1. 汽车行业：随着汽车产量的增加和对外观质量的要求提升，对高光泽度、耐刮擦性和快速固化的涂料需求增加。
2. 家具行业：UV油漆具有环保无溶剂的特点，符合家具行业对环保产品的需求，同时具备高光泽度和耐磨性，适用于家具表面涂装。
3. 电子产品行业：UV油漆固化快速，可提高生产效率，同时具备高光泽度和抗腐蚀性，适用于电子产品外壳涂装。
三、竞争分析1. 主要竞争对手：目前市场上存在多家生产和销售UV油漆的企业，如A公司、B公司和C公司等。
2. 产品差异化：除了具备基本的高光泽度和耐磨性外，本公司的UV油漆还具备耐腐蚀性和抗紫外线性能，以及更快的固化速度，与竞争对手形成差异化竞争优势。
3. 价格竞争：市场上的UV油漆价格相对较高，但由于其优越的性能，仍然具有市场竞争力。
四、技术可行性分析1. 原材料供应：本公司可以与多家供应商建立稳定的原材料供应关系，确保生产所需原材料的稳定供应。
2. 生产设备：本公司已经拥有先进的UV油漆生产设备，能够满足市场需求。
3. 生产工艺：本公司拥有成熟的UV油漆生产工艺，能够保证产品质量和生产效率。
五、市场推广策略1. 品牌建设：本公司将加大品牌宣传力度，提高品牌知名度和美誉度，通过广告、展览等方式进行品牌推广。
2. 渠道拓展：与汽车制造商、家具制造商和电子产品制造商建立合作关系，将产品直接供应给目标客户，提高市场渗透率。
3. 售后服务：提供优质的售后服务，建立良好的客户关系，满足客户需求，提升客户满意度。
六、经济可行性分析1. 成本分析：通过对生产成本、销售价格和市场需求进行分析，预计本公司的UV油漆产品具备较高的利润空间。
2. 市场容量：根据市场需求分析，预计市场潜力较大，本公司有能力满足市场需求。
UV油漆可行性报告一、引言UV油漆是一种通过紫外线辐射固化的涂料，具有快速干燥、高硬度、耐磨损等优点。
本报告旨在评估UV油漆的可行性，包括市场需求、技术可行性、经济可行性和环境可行性等方面的分析。
二、市场需求分析1. 市场规模：根据市场调研数据显示，全球涂料市场规模持续增长，其中UV 油漆市场占据较小份额，但呈现出快速增长的趋势。
2. 应用领域：UV油漆广泛应用于家具、汽车、电子产品等领域，具有良好的市场前景。
3. 潜在需求：随着环保意识的提高和对高品质涂料的需求增加，UV油漆有望在未来几年内迎来更大的市场需求。
三、技术可行性分析1. UV固化技术：UV油漆采用紫外线辐射固化技术，通过紫外线照射使涂层迅速固化，具有快速干燥、高硬度等优势。
2. 工艺流程：UV油漆的工艺流程相对简单，包括底漆、面漆、UV固化等步骤，生产效率高。
3. 原材料供应：市场上有多家供应商提供UV油漆所需的原材料，供应链较为稳定。
四、经济可行性分析1. 投资成本：建立一条UV油漆生产线的投资成本相对较高，包括设备采购、场地租赁、人员培训等方面。
2. 生产成本：UV油漆的生产成本相对较低，原材料价格稳定，生产效率高，可以降低生产成本。
3. 市场销售：根据市场需求分析，UV油漆有较大的市场潜力，销售额有望增长，带来良好的经济效益。
五、环境可行性分析1. 环保特性：UV油漆不含有机溶剂，不会产生挥发性有机物排放，符合环保要求。
2. 能源消耗：UV固化过程中能源消耗较低，相比传统涂料更加节能环保。
3. 废弃物处理：UV油漆固化后生成的废弃物较少，易于处理，减少了环境污染的风险。
六、结论综合以上分析，UV油漆具有较大的市场潜力和广阔的发展前景。
在技术可行性、经济可行性和环境可行性方面均表现出良好的优势。
然而，UV油漆市场竞争激烈，需要制定合适的市场营销策略，加强品牌建设和产品质量控制，以确保在市场中取得竞争优势。
UV油漆可行性报告一、背景介绍UV油漆是一种在涂装过程中使用紫外线辐射固化的涂料。
相比传统涂料，UV 油漆具有固化速度快、耐磨性好、耐化学性能强等优点，因此在许多领域有广泛的应用。
本报告旨在评估UV油漆在市场上的可行性，包括市场需求、竞争情况、技术可行性和经济可行性等方面。
二、市场需求分析1. 市场规模和增长趋势：根据市场调研数据显示，全球UV油漆市场规模在过去几年持续增长，预计未来几年仍将保持良好的增长势头。
这主要受到对高品质表面涂装需求的增加以及对环保涂料的追求的推动。
2. 应用领域：UV油漆广泛应用于家具、汽车、电子产品、塑料制品等领域。
随着人们对产品外观要求的提高以及环保意识的增强，UV油漆的市场需求将进一步增加。
三、竞争情况分析1. 主要竞争对手：目前UV油漆市场存在着多家主要竞争对手，包括国内外的涂料生产商和供应商。
其中，一些大型跨国公司在技术研发和市场渗透方面具有较大优势。
2. 竞争优势：为了在竞争激烈的市场中脱颖而出，我们需要具备以下竞争优势：- 技术研发能力：持续投入研发，提高产品质量和性能；- 供应链优势：建立稳定的供应链体系，确保产品质量和交货周期；- 市场拓展能力：积极开拓新的应用领域和市场，提高市场份额。
四、技术可行性分析1. UV固化技术：UV油漆的核心技术是紫外线固化技术。
该技术通过紫外线辐射使涂料中的光敏剂产生化学反应，从而实现快速固化。
该技术已经得到广泛应用，并且在质量和效率方面具有明显优势。
2. 原材料供应：UV油漆的原材料主要包括树脂、光敏剂和助剂等。
目前市场上有多家供应商提供UV油漆原材料，供应相对稳定。
3. 生产设备投入：生产UV油漆需要一定的设备投入，包括涂装线、紫外线辐射设备等。
根据产能需求和预计市场规模，合理的设备配置将有助于提高生产效率和降低成本。
五、经济可行性分析1. 成本分析：生产UV油漆的成本主要包括原材料成本、设备投资和人工成本等。
通过与竞争对手的比较分析，我们可以控制成本并提高竞争力。
塑胶UV涂料常见问题1. 附着力不佳机理：单液型底漆与UV面漆之间不存在化学交联，基本上底漆、面漆之间的分子间作用力（包括分子间范德华力和氢键作用力），以及底漆和面漆之间的相互溶解，渗透所带来的物理锚合作用，因此要求底漆和面漆之间的配套。
底漆太硬面漆难以咬入，UV面漆溶解力太弱，不能形成良好的层间结合，底漆太软容易咬底、发花、发雾，同样面漆太厚，自由基聚合时体积收缩太大对附着力也有影响。
影响附着力的可能原因：1、底漆硬度高；涂装后放置时间太长，干得太透；铝粉漆的铝粉含量偏高或掉粉都是影响层间附着力的重要因素。
2、UV面漆原因：树脂和单体自身的粘附性不高；配方设计时官能度偏高，造成自由基聚合反应时体积收缩太大（特别是涂膜太厚时体积收缩影响附着力的现象更明显）；UV固化不彻底，表干里不干，没有形成足够长的分子链。
溶剂偏弱或挥发太快、导致对底漆及塑料底材的二次溶解力不够。
表面张力太高，不能对底漆充分润湿和流平，配方设计不合理。
解决方案.1、调整底漆的硬度，提高底漆烘烤温度延长烘烤时间。
铝粉含量要控制在合理的范围，使用和UV配套的底漆系统。
2、控制好UV涂膜的体积收缩,调整溶剂的溶解力和挥发速率,调整膜厚、引发剂用量和灯功率,重新选择原材料和调整配方。
2，硬度硬度的影响因素与解决方案硬度的定义:涂层的硬度一般是指涂膜表层的铅笔测试硬度,其测试结果主要取决于涂层自身的硬度,同时也与涂膜的韧性和表面滑爽有关。
影响硬度的可能原因:：底漆硬度和涂膜厚度；所选用主体UV树脂的结构和官能度，单体官能度越高硬度越高体积收缩越大，厚涂时附着力就差；配方的最终UV双键固化转化率要求UV固化时能量不小于800mj/cm2。
涂层中丙稀酸双键的交联密度大小；UV线红外流平温度和时间、UV曝光能量以及干膜厚度。
可行的解决方案：调整底漆硬度；调整面漆配方增加交联密度，但不能太高，以硬度大于H为好；增加涂膜厚度,控制在30-40um增加曝光强度，但不宜太高，否则官能团太多，交联点太多，体积收缩太大，厚涂时附着力调整红外流平温度和时间，使UV漆中溶剂在红外流平时要充分释放后再进行紫外光固化，但红外流平温度过高或时间太长也会造成UV漆咬底漆而降低整个涂层硬度。
UV油漆可行性报告一、引言UV（紫外线）油漆是一种通过紫外线辐射引发固化的涂料，具有快速固化、环保、高效率等特点。
本报告旨在评估UV油漆在工业应用领域的可行性，包括其优势、适用范围、市场前景以及可能面临的挑战。
二、背景传统涂料在固化过程中通常需要较长时间，而且可能释放有害挥发性有机物（VOC）。
为了解决这些问题，UV油漆应运而生。
它可以在数秒至数分钟内快速固化，无需挥发物处理，大大提高了生产效率和环境友好性。
三、优势1. 快速固化：UV油漆通过紫外线辐射引发固化，几秒钟内就能完成固化过程，大幅缩短了生产周期。
2. 环保：UV油漆不含有害挥发物，符合环保要求，对环境无污染。
3. 高效率：由于快速固化和无需后处理，UV油漆能够提高生产效率，减少生产成本。
4. 耐磨性强：经过固化的UV油漆具有较高的硬度和耐磨性，能够保持涂层的长久美观。
四、适用范围1. 木制品：UV油漆适用于木制家具、地板、门窗等产品的表面涂装，能够提供出色的光泽和保护效果。
2. 金属制品：UV油漆可以应用于金属制品的表面涂装，如汽车零部件、电子设备外壳等，提供耐腐蚀和耐磨的保护。
3. 塑料制品：UV油漆可用于塑料制品的表面涂装，提供丰富的颜色选择和优异的耐候性。
4. 玻璃制品：UV油漆可以在玻璃制品上形成耐磨、耐酸碱的保护层，提供更多的设计可能性。
五、市场前景1. 增长潜力：随着环保意识的提高和对高效生产的需求，UV油漆市场有望迎来快速增长。
2. 应用广泛：涵盖了木制品、金属制品、塑料制品和玻璃制品等多个行业领域，市场需求广泛。
3. 技术进步：随着科技的发展，UV油漆的性能和稳定性将进一步提升，拓展应用领域。
六、挑战与对策1. 初始投资高：UV油漆设备和紫外线辐射设备的购置成本较高，需要进行全面的经济评估和资金准备。
2. 技术要求高：UV油漆的施工需要专业技术人员进行操作，对工人的技能要求较高，需要进行培训和技术支持。
3. 市场竞争激烈：UV油漆市场竞争激烈，需要提供高质量的产品和优质的售后服务，以获取市场份额。
UV油漆可行性报告一、引言UV油漆是一种利用紫外线辐射固化的涂料，具有快速干燥、高硬度、耐磨损等优点。
本报告旨在评估UV油漆在市场上的可行性，包括市场需求、竞争情况、技术要求、成本效益等方面的考虑。
二、市场需求根据市场调研数据显示，目前市场对高性能涂料的需求逐年增长。
UV油漆作为一种新型涂料，在家具、汽车、电子产品等行业有着广泛的应用前景。
消费者对于产品外观的要求越来越高，对于快速干燥、高光泽度、耐磨损等性能的需求日益增加。
三、竞争情况UV油漆市场竞争激烈，主要竞争对手包括A公司、B公司和C公司。
A公司是市场领导者，具有较强的品牌影响力和技术实力。
B公司在产品质量和创新方面有一定优势。
C公司则以价格竞争为主，市场份额较小。
针对竞争对手的优势和劣势，本公司需要在技术研发、市场推广和售后服务等方面寻找差异化竞争策略。
四、技术要求1. 光源选择：根据不同的应用领域，选择合适的紫外线光源，如汞灯、LED等。
2. 涂料配方：根据产品的要求，选择合适的树脂、溶剂和助剂，保证涂料的性能稳定和固化效果。
3. 固化工艺：确定合适的固化工艺参数，包括光源功率、辐照距离和固化时间等，确保涂料能够完全固化。
4. 质量控制：建立完善的质量控制体系，包括原材料检验、生产过程监控和成品检测等，确保产品质量稳定可靠。
五、成本效益UV油漆相比传统涂料具有较高的成本，主要原因是UV光源和涂料配方的成本较高。
然而，UV油漆的施工速度快、无溶剂挥发和节能环保等优点，可以降低施工成本和环境污染。
因此，在长期运营中，UV油漆仍然具有较高的成本效益。
六、市场推广1. 建立品牌形象：通过广告、展览和参与行业协会等方式，提升品牌知名度和美誉度。
2. 售前咨询服务：提供专业的技术咨询和方案设计，满足客户个性化需求。
3. 售后服务：建立完善的售后服务体系，包括产品质量保证、技术支持和培训等，提高客户满意度和忠诚度。
七、风险与挑战1. 技术风险：UV油漆的技术要求较高，需要不断进行研发和改进，以满足市场的需求。
<UV漆常见问题及解决方法> 一、影响UV漆附着力的因素及解决方法
二、影响淋涂UV漆光泽变化的因素及影响结果
三、影响辊涂UV漆光泽变化的因素及影响结果
四、影响UV漆干速的因素及解决办法
五、影响UV漆板件产生横纹的因素及解决办法
六、影响UV漆板件直线纹路的因素及解决办法
七、影响UV漆产生桔皮的因素及解决办法
八、影响UV漆在板件的前端堆油的因素及解决办法
九、影响UV漆在板件的后端堆油的因素及解决办法
十、影响淋涂UV油漆涂膜厚薄左右不均匀的因素及解决方法
十一、影响淋涂UV油漆产生气泡的因素及解决方法
十二、影响淋涂UV油漆破幕的因素及解决方法
十三、影响辊涂或淋涂UV油漆产生缩也（跑油、鱼眼、火山口）的因素及解决方法
<返回>。

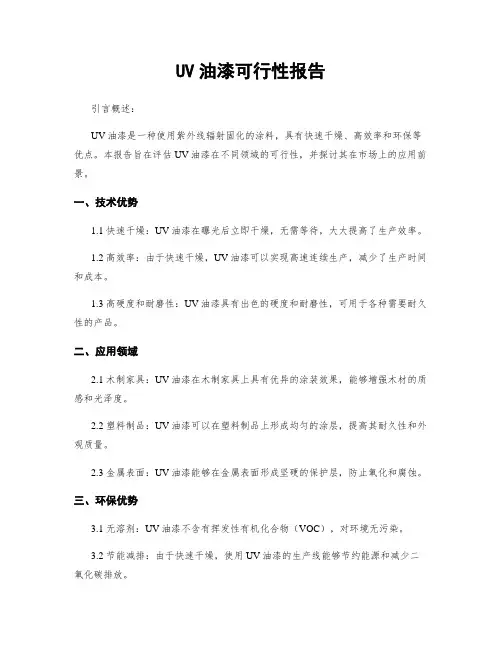

UV油漆可行性报告引言概述：UV油漆是一种使用紫外线辐射固化的涂料，具有快速干燥、高效率和环保等优点。
本报告旨在评估UV油漆在不同领域的可行性，并探讨其在市场上的应用前景。
一、技术优势1.1 快速干燥：UV油漆在曝光后立即干燥，无需等待，大大提高了生产效率。
1.2 高效率：由于快速干燥，UV油漆可以实现高速连续生产，减少了生产时间和成本。
1.3 高硬度和耐磨性：UV油漆具有出色的硬度和耐磨性，可用于各种需要耐久性的产品。
二、应用领域2.1 木制家具：UV油漆在木制家具上具有优异的涂装效果，能够增强木材的质感和光泽度。
2.2 塑料制品：UV油漆可以在塑料制品上形成均匀的涂层，提高其耐久性和外观质量。
2.3 金属表面：UV油漆能够在金属表面形成坚硬的保护层，防止氧化和腐蚀。
三、环保优势3.1 无溶剂：UV油漆不含有挥发性有机化合物（VOC），对环境无污染。
3.2 节能减排：由于快速干燥，使用UV油漆的生产线能够节约能源和减少二氧化碳排放。
3.3 可回收性：UV油漆可以通过特殊处理进行回收，减少废弃物的产生，并实现资源的再利用。
四、市场前景4.1 增长潜力：随着环保意识的提高和对高效生产的需求，UV油漆市场有望持续增长。
4.2 应用范围扩大：UV油漆的应用范围正在不断扩大，涵盖了家具、汽车、电子产品等多个领域。
4.3 技术创新：UV油漆技术在不断创新发展，新型产品的推出将进一步推动市场发展。
五、挑战与建议5.1 技术难题：UV油漆在某些特殊材料上的附着力和耐候性仍然存在挑战，需要进一步研究和改进。
5.2 成本控制：UV油漆设备和材料的成本相对较高，需要通过技术进步和规模效应降低成本。
5.3 市场竞争：随着市场竞争的加剧，UV油漆企业需要加强品牌建设和市场营销，提高竞争力。
结论：通过对UV油漆的技术优势、应用领域、环保优势、市场前景以及挑战与建议的分析，可以得出UV油漆具有广阔的应用前景和市场潜力。
然而，仍然需要持续的技术创新和成本控制，以应对市场竞争和满足不同行业的需求。

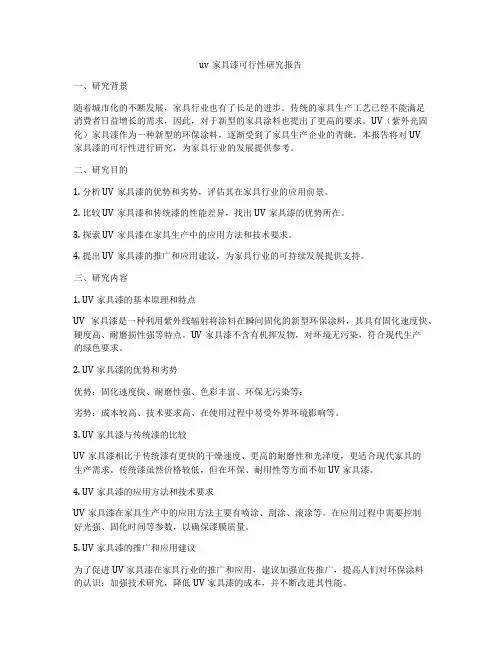

uv家具漆可行性研究报告一、研究背景随着城市化的不断发展，家具行业也有了长足的进步。
传统的家具生产工艺已经不能满足消费者日益增长的需求，因此，对于新型的家具涂料也提出了更高的要求。
UV（紫外光固化）家具漆作为一种新型的环保涂料，逐渐受到了家具生产企业的青睐。
本报告将对UV家具漆的可行性进行研究，为家具行业的发展提供参考。
二、研究目的1. 分析UV家具漆的优势和劣势，评估其在家具行业的应用前景。
2. 比较UV家具漆和传统漆的性能差异，找出UV家具漆的优势所在。
3. 探索UV家具漆在家具生产中的应用方法和技术要求。
4. 提出UV家具漆的推广和应用建议，为家具行业的可持续发展提供支持。
三、研究内容1. UV家具漆的基本原理和特点UV家具漆是一种利用紫外线辐射将涂料在瞬间固化的新型环保涂料，其具有固化速度快、硬度高、耐磨损性强等特点。
UV家具漆不含有机挥发物，对环境无污染，符合现代生产的绿色要求。
2. UV家具漆的优势和劣势优势：固化速度快、耐磨性强、色彩丰富、环保无污染等；劣势：成本较高、技术要求高、在使用过程中易受外界环境影响等。
3. UV家具漆与传统漆的比较UV家具漆相比于传统漆有更快的干燥速度、更高的耐磨性和光泽度，更适合现代家具的生产需求。
传统漆虽然价格较低，但在环保、耐用性等方面不如UV家具漆。
4. UV家具漆的应用方法和技术要求UV家具漆在家具生产中的应用方法主要有喷涂、刮涂、滚涂等。
在应用过程中需要控制好光强、固化时间等参数，以确保漆膜质量。
5. UV家具漆的推广和应用建议为了促进UV家具漆在家具行业的推广和应用，建议加强宣传推广，提高人们对环保涂料的认识；加强技术研究，降低UV家具漆的成本，并不断改进其性能。
四、研究结论UV家具漆作为一种新型环保涂料，在家具行业的应用前景广阔。
其快速干燥、高耐磨性和无污染等优点，将有助于提高家具产品的质量和环保性。
然而，UV家具漆在成本、技术难度等方面仍有待改进。
UV漆的常见问题及分析一、附着力问题1、基材与底漆附着力问题。
一般出现基材与底漆附着力不好，主要原因有以下几种：（1）基材油脂过重，建议使用水性附着剂或油性附着剂，一般情况下都能得到改善。
（2）基材含水率过高，基材含水率一般不能超过12%，否则易引起基材变形，导致漆膜破裂、附着力不好、漆膜脱落及漆膜表面白雾状等。
水分超标过大应重新干燥基材。
（3）素砂机的原因：在素板砂光工序当中，应注意的是基材纤维十分紧密的板材（如松木类）不适合过于抛光，否则会引起基材与底漆附着力不理想。
（4）固化程度：在UV涂料固化时应注意：头道固化应适宜（不粘砂带、用手指甲划有白痕），否则会引起附着力不理想或影响底漆的柔软性。
2、油漆层间附着力问题。
（1）淋前辊加色过深或色精含量过大，层间附着力不好较多表现在底漆与面漆之间，如颜色过深会吸收大量的紫外光引起固化不彻底，而造成底面脱落。
建议在底漆上分遍加色，且一定要注意紫外灯光的能量。
（2）底漆固化与砂磨。
底漆的固化程度在生产过程中十分的重要，如固化不好，容易引起整体附着力不好，若固化太过，会造成砂磨效果不好，引起底漆与底漆的层间附着力不理想。
一般生产过程中应:注意：固化后不粘手，指甲划有白痕，砂磨后对光看底漆无明显亮光及痕迹。
二、平整度问题1、素板基材的砂光：涂装好的地板对着光能看见一道道横向的波纹（用手可以感觉到），很大程度上是因为素砂机（重砂机）的问题，应调整设备。
2、底漆涂布量过大，固化太过，砂底不平整，这种现象比较容易分辨。
底漆辊痕明显时，底漆加温，改变底漆粘度，调整底漆涂布量，延长底漆流平时间，调整砂光机及灯距、线速等来改善平整度的问题。
3、面漆流平：面漆一般不大存在流平不好的问题，但冬天生产过程中，环境温度过低也会产生平整度不好的现象，一般冬天红外流平的温度不宜过高，超过淋幕机回流温度10℃以上会出现其他问题（如橘皮、收边等）。
三、气泡问题生产过程中气泡问题最常见，引起气泡的原因也有多种，最容易出现的问题有以下几种：1、温度：水温不宜过高（d70℃，过高容易产生沉淀，而沉淀物又极象小的气泡），一般建议水温在55℃-70℃之间。
通过一段时间的加温，油槽中油温达到50℃左右，特别值得注意的是：晚上不生产时，水温要回到40℃-45℃左右，第二天生产前应提前加高水温，具体提前加温时间应根据设备加热性能而定。
2、循环及泵速：一般淋涂漆在使用前应通过一段时间的循环消泡，开始循环时应注意油槽中油温低于45℃以下时，最好不要循环，因为循环时会产生一些气泡。
温度过低，不利于消泡（油温达到48℃-50℃左右开始循环较好）。
泵速的高低也十分重要，因泵速过快而产生气泡有以下几种原因（1）泵速过快引起泵压过高，油漆进入淋幕机中冲过壁面，产生气泡；（2）回流过大，回流的油漆冲过不断产生的气泡；（3）淋幕机箱内压力过大，淋幕刀口冲过产生气泡。
泵速过高会出现上述问题，泵速过小又容易引起不成幕或断幕。
泵速的高低应根据回流口的油漆回流量确定?（回流口能看得见有少许回流为佳）。
因泵速过高或油温过低循环产生气泡应静上一段时间，以利消泡。
3、涂布量：涂布量建议90g-100g/㎡，涂布量太少容易出现状似小气泡的颗粒点，这是因为较长时间没清洗油槽，由油槽中的沉淀及微小灰尘、杂质所致。
4、底涂的封闭：封闭不充分或砂磨过度也会出现气泡应适当调整底漆的涂布量及砂磨程度5、设备原因：（1）油泵，一般是油泵长时间运转后密封套出现大的间隙和偏心所致，应按时更换油泵密封套；（2）除尘，一般是因为除尘管道不畅，除尘管道有破损，除尘机毛刷砂不到。
应检查更换相关设备。
四、橘皮问题1、淋前辊色精含量过大：由于色精跟UV产品存在本质上的区别，色精不参与UV的固化。
一般出现在淋前辊加色工序上，极容易造成橘皮及底、面脱落的现象。
如果是上述原因引起的橘皮，应加入一定的加温过的油漆减少色精的含量。
2、淋前辊涂布量：淋前辊的涂布量不宜＞8g/㎡，否则会出现辊痕，看似橘皮现象的产生。
3、底漆的砂磨与涂布量：最后一遍的涂布量过大，且砂磨不平会产生辊痕，也能引起看似橘皮现象的产生。
最后一道底漆加色后在不太适合砂磨的情况下，涂布量应严格控制在12 g/㎡以下，且应注意固化程度，固化过度容易出现底面脱落。
4、淋前辊温度：在冬天及环境温度过低的情况下，淋前辊油漆应适当加温，否则温差过大会出现淋前辊油漆收缩而产生橘皮现象。
五、跳幕问题跳幕的情况判断相对较简单，一般是因为油漆被污染或油温过高所致。
污染一般都是在更换油漆或新设备的油槽、油泵清洗过程中不彻底，油泵、油槽含有油污或其他污染物以及清洗油槽时用的清洗剂没完全挥发所致。
油温过高或淋幕刀口太紧，引起淋幕太薄也会引起跳幕。
六、丰满度问题丰满度主要取决于基材与底漆的涂布量。
基材结构不紧密，木纹间隙太粗的木材应充分打底填充，并在基材上保留尽量多的底漆，否则会影响产品的丰满度，严重的还会出现暴筋、起丝影响产品的外观及使用性能。
七、辊涂应注意的几点辊涂操作相对简单，除注意以上所述附着力及填充外，淋辊时应注意：淋完面漆放置的时间不宜太久，淋辊接连操作为佳。
如设备因素不能连续操作时，应在淋涂面上充分打磨，否则会出现小的白色斑点，影响表面效果。
辊漆表面的粗细取决油漆本身的性能、涂布量的大小。
同一品种的油漆，涂布量越大，表面手感越粗，光泽度也会随着涂布量的增加而相应增高；涂布量越小，表面手感越细，光泽也会相应的变低。
八、总结：在UV涂料的使用过程中，如前言所叙，会随着基材、环境、设备、操作方法以及客户的要求出现各种各样的问题，可以说变数极大，在解决相关问题的过程中不能只看问题的表面现象，如上述条件的变化，虽然问题的表面现象有相同或相似之处，但解决问题必须仔细观察和分解，只有找出问题的原因，才能找出解决问题的根本方法。
1、流挂：流挂现象是在喷涂后烘烤均化阶段最容易出现的一类弊病，在垂直涂装中最易流挂，它的形状像小水珠一样沿着边角垂直流淌，形成的表面缺陷。
@原因分析：原漆的粘度太低、工件离喷枪距离太近涂膜过厚，线速度太慢是造成流挂的主要原因。
@解决方法：提高涂装粘度、增加固含量，提高溶剂挥发速度：调整喷枪距离和出油量、调整线速度、降低涂装膜厚和烘烤温度。
2、针孔：面漆上的气泡形如麻点、中间有小孔、象针扎一样密密麻麻的凹于涂层表面。
@原因分析：面漆喷得太厚(特别是施工粘度偏高，更易造成面漆喷得太厚)，气温急剧下降，助剂、或溶剂配比不合理是造成针孔的主要原因)。
@解决方法：增加开油比例以降低粘度，降低涂装膜厚、调整溶剂挥发速率,提高红外流平温度或者给UV漆加热，放慢UV流水线速度都可以解决针孔问题。
3、雾光：高光UV面漆固化后有一层像雾一样的表面缺陷，这种问题在单液黑底上最容易出现。
@原因分析：A、溶剂挥发太快、温度和湿度偏高是造成雾光的主要原因，溶剂挥发太快使UV表面吸水、油水不混容。
如果UV漆溶解力太强或底漆耐溶剂性偏差，底漆未干透，也易使UV漆咬底漆，也容易造成失光。
@ 解决方法：A、调整溶剂挥发速率。
B、调整UV漆和底漆配方，将底漆烘干且适当降低涂膜厚度，使底漆在短时间烘烤时相对会干得透一点。
4、鱼眼：鱼眼又称凹陷，它一般呈现出圆形凹痕、边缘凸起、看上去就像鱼的眼睛。
@原因分析工件表面和环境不干净，压缩空气不干净所造成。
@ 解决方法重新清洁待涂装的工件和环境、检查压缩空气过滤系统是否正常。
塑胶UV涂料常见问题一、附着力不佳机理：单液型底漆与UV面漆之间不存在化学交联，基本上底漆、面漆之间的分子间作用力（包括分子间范德华力和氢键作用力），以及底漆和面漆之间的相互溶解，渗透所带来的物理锚合作用，因此要求底漆和面漆之间的配套。
底漆太硬面漆难以咬入，UV面漆溶解力太弱，不能形成良好的层间结合，底漆太软容易咬底、发花、发雾，同样面漆太厚，自由基聚合时体积收缩太大对附着力也有影响。
@影响附着力的可能原因：1、底漆硬度高：涂装后放置时间太长，干得太透；铝粉漆的铝粉含量偏高都是影响层间附着力的重要因素。
2、UV面漆原因：树脂和单体自身的粘附性不高；或配方设计时官能度偏高造成自由基聚合反应时体积收缩太大（特别是涂膜太厚时体积收缩影响附着力的现象更明显）；或UV固化不彻底，没有形成足够长的分子链。
溶剂偏弱或挥发太快、导致对底漆及塑料底材的二次溶解力不够。
表面张力太高，不能对底漆充分润湿和流平，配方设计不合理。
@解决方案：1、调整底漆的硬度，提高底漆烘烤温度延长烘烤时间。
铝粉含量要控制在合理的范围，使用和UV配套的底漆系统。
2、控制好UV涂膜的体积收缩，调整溶剂的溶解力和挥发速率，调整膜厚、引发剂用量和灯功率，重新选择原材料和调整配方。
二、硬度的影响因素与解决方案硬度的定义：涂层的硬度一般是指涂膜表层的铅笔测试硬度，其测试结果主要取决于涂层自身的硬度，同时也与涂膜的韧性和表面滑爽有关。
@ 影响硬度的可能原因：底漆硬度和涂膜厚度；所选用主体UV树脂的结构和官能度，单体官能度越高硬度越高体积收缩越大，厚涂时附着力易差；配方的最终UV固化转化率要求UV固化时能量不小于800mj/cm2；涂层中丙稀酸双键的交联密度；UV线红外流平温度和时间、UV曝光能量以及干膜厚度。
@可行的解决方案：调整底漆硬度；调整面漆配方增加交联密度，但不能太高，以硬度大于H为好；增加涂膜厚度,控制在30-40um；增加曝光强度，但不宜太高，否则官能团太多，交联点太多，体积收缩太大，厚涂时附着力会变差；调整红外流平温度和时间，使UV漆中溶剂在红外流平时要充分释放后再进行紫外光固化，但红外流平温度过高或时间太长也会造成UV漆咬底漆而降低整个涂层硬度。
三、针孔和麻点形成的原因与解决方案@外界因素：环境中灰尘太多；物件表面没有处理干净 (灰尘、油污、静电等)；底漆涂装工艺缺陷、细度不够或反粗。
涂装因素：配方体系中过滤不干净或搭配不合理，体积收缩太大，涂膜的润湿铺展性不佳，易形成局部团聚，导致麻点产生；稀释剂的溶解力不够，溶剂挥发后期有不相容物析出；喷涂粘度过高，一次涂膜太厚引起的针孔，或者是助剂使用不当，底面的微小气泡上升而没有破裂。
@ 可行的解决方案：提高喷涂车间的无尘级别；对素材除油除蜡,用静电枪除尘；保证底漆的细度，色漆控制在15微米以下，银粉漆控制在30微米以下，平衡底漆的膜厚、平整性和遮盖力；调整配方的相容性、固化速率和体积收缩，引入大分子量的体积收缩小伸展性较好的树脂；控制稀释剂的溶解力和挥发梯度，做到溶解力、挥发速率和咬底性的三方平衡；调整助剂的合理搭配，做到润湿、流平、消泡性能三者平衡。
四、涂膜泛白原因与分析@ 可能原因：1、光固化涂装环境湿度太高，曝光时表面凝结有水份；2、底漆线温度太高，底漆线稀释剂挥发太快，挥发时水份落在底漆表面而泛白。
