下载文档原格式
UV涂料项目可行性报告目录序言 (4)一、运营与管理 (4)(一)、公司经营理念 (4)(二)、公司目标与职责 (5)(三)、部门任务与权利 (6)(四)、财务与会计制度 (9)二、法人治理架构 (11)(一)、股东权益与义务 (11)(二)、公司董事会 (12)(三)、高级管理层 (14)(四)、监督管理层 (15)三、背景及必要性 (16)(一)、UV涂料项目背景分析 (16)(二)、实施UV涂料项目的必要性 (17)四、组织架构与人力资源配置 (18)(一)、人员资源需求 (18)(二)、员工培训与发展 (20)五、战略合作与合作伙伴关系 (22)(一)、合作战略与目标 (22)(二)、合作伙伴选择与评估 (23)(三)、合同与协议管理 (24)(四)、风险管理与纠纷解决 (25)六、风险评估与应对策略 (26)(一)、UV涂料项目风险分析 (26)(二)、风险管理与应对方法 (28)七、技术与研发计划 (30)(一)、技术开发策略 (30)(二)、研发团队与资源配置 (30)(三)、新产品开发计划 (31)(四)、技术创新与竞争优势 (32)八、UV涂料项目进展与里程碑 (33)(一)、UV涂料项目进展 (33)(二)、重要里程碑与进度控制 (34)(三)、问题识别与解决方案 (35)九、投资方案 (37)(一)、UV涂料项目总投资构成分析 (37)(二)、建设投资构成 (38)(三)、资金筹措方式 (38)(四)、投资分析 (39)(五)、资金使用计划 (40)(六)、UV涂料项目融资方案 (41)(七)、盈利模式和财务预测 (43)十、法律与合规事项 (44)(一)、法律合规与风险 (44)(二)、合同管理 (45)(三)、知识产权保护 (45)(四)、法律事务与合规管理 (45)十一、未来展望与增长策略 (46)(一)、未来市场趋势分析 (46)(二)、增长机会与战略 (47)(三)、扩展计划与新市场进入 (47)十二、可持续发展战略 (48)(一)、可持续发展目标 (48)(二)、环境友好措施 (49)(三)、社会影响与贡献 (50)(四)、环境保护和社会责任 (50)十三、战略合作伙伴与投资者关系 (51)(一)、投资者关系管理 (51)(二)、战略合作伙伴关系管理 (51)(三)、投资者关系沟通 (51)(四)、投资者服务计划 (52)十四、战略退出计划 (52)(一)、UV涂料项目退出战略 (52)(二)、潜在退出方式 (53)(三)、退出时机与条件 (54)(四)、投资者回报与退出 (54)十五、UV涂料项目监督与评估 (55)(一)、UV涂料项目监督体系 (55)(二)、绩效评估与指标 (56)(三)、变更管理与调整 (57)(四)、定期报告与审计 (58)序言本报告旨在对公司UV涂料项目进行评价分析，旨在提供参考意见和改进建议，帮助企业优化项目管理和提升产品竞争力。

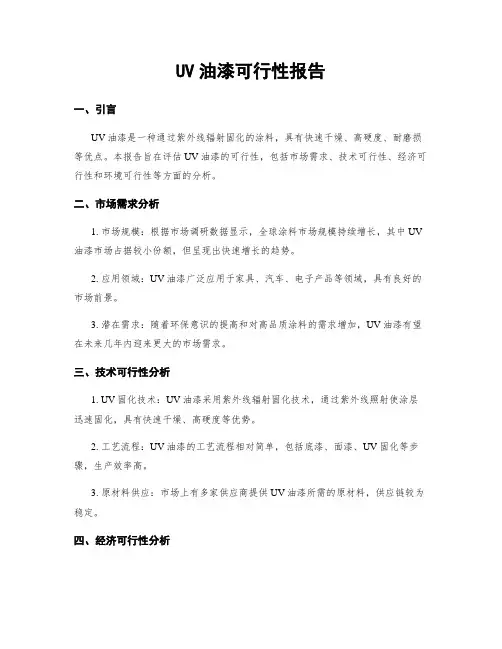

UV油漆可行性报告一、引言UV油漆是一种通过紫外线辐射固化的涂料，具有快速干燥、高硬度、耐磨损等优点。
本报告旨在评估UV油漆的可行性，包括市场需求、技术可行性、经济可行性和环境可行性等方面的分析。
二、市场需求分析1. 市场规模：根据市场调研数据显示，全球涂料市场规模持续增长，其中UV 油漆市场占据较小份额，但呈现出快速增长的趋势。
2. 应用领域：UV油漆广泛应用于家具、汽车、电子产品等领域，具有良好的市场前景。
3. 潜在需求：随着环保意识的提高和对高品质涂料的需求增加，UV油漆有望在未来几年内迎来更大的市场需求。
三、技术可行性分析1. UV固化技术：UV油漆采用紫外线辐射固化技术，通过紫外线照射使涂层迅速固化，具有快速干燥、高硬度等优势。
2. 工艺流程：UV油漆的工艺流程相对简单，包括底漆、面漆、UV固化等步骤，生产效率高。
3. 原材料供应：市场上有多家供应商提供UV油漆所需的原材料，供应链较为稳定。
四、经济可行性分析1. 投资成本：建立一条UV油漆生产线的投资成本相对较高，包括设备采购、场地租赁、人员培训等方面。
2. 生产成本：UV油漆的生产成本相对较低，原材料价格稳定，生产效率高，可以降低生产成本。
3. 市场销售：根据市场需求分析，UV油漆有较大的市场潜力，销售额有望增长，带来良好的经济效益。
五、环境可行性分析1. 环保特性：UV油漆不含有机溶剂，不会产生挥发性有机物排放，符合环保要求。
2. 能源消耗：UV固化过程中能源消耗较低，相比传统涂料更加节能环保。
3. 废弃物处理：UV油漆固化后生成的废弃物较少，易于处理，减少了环境污染的风险。
六、结论综合以上分析，UV油漆具有较大的市场潜力和广阔的发展前景。
在技术可行性、经济可行性和环境可行性方面均表现出良好的优势。
然而，UV油漆市场竞争激烈，需要制定合适的市场营销策略，加强品牌建设和产品质量控制，以确保在市场中取得竞争优势。

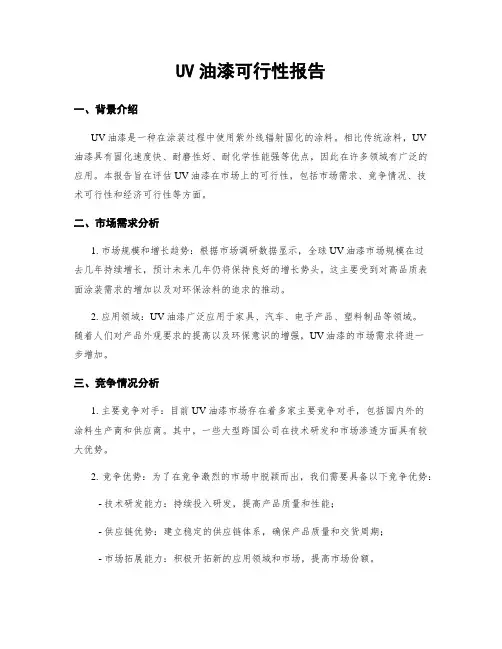

UV油漆可行性报告一、背景介绍UV油漆是一种在涂装过程中使用紫外线辐射固化的涂料。
相比传统涂料，UV 油漆具有固化速度快、耐磨性好、耐化学性能强等优点，因此在许多领域有广泛的应用。
本报告旨在评估UV油漆在市场上的可行性，包括市场需求、竞争情况、技术可行性和经济可行性等方面。
二、市场需求分析1. 市场规模和增长趋势：根据市场调研数据显示，全球UV油漆市场规模在过去几年持续增长，预计未来几年仍将保持良好的增长势头。
这主要受到对高品质表面涂装需求的增加以及对环保涂料的追求的推动。
2. 应用领域：UV油漆广泛应用于家具、汽车、电子产品、塑料制品等领域。
随着人们对产品外观要求的提高以及环保意识的增强，UV油漆的市场需求将进一步增加。
三、竞争情况分析1. 主要竞争对手：目前UV油漆市场存在着多家主要竞争对手，包括国内外的涂料生产商和供应商。
其中，一些大型跨国公司在技术研发和市场渗透方面具有较大优势。
2. 竞争优势：为了在竞争激烈的市场中脱颖而出，我们需要具备以下竞争优势：- 技术研发能力：持续投入研发，提高产品质量和性能；- 供应链优势：建立稳定的供应链体系，确保产品质量和交货周期；- 市场拓展能力：积极开拓新的应用领域和市场，提高市场份额。
四、技术可行性分析1. UV固化技术：UV油漆的核心技术是紫外线固化技术。
该技术通过紫外线辐射使涂料中的光敏剂产生化学反应，从而实现快速固化。
该技术已经得到广泛应用，并且在质量和效率方面具有明显优势。
2. 原材料供应：UV油漆的原材料主要包括树脂、光敏剂和助剂等。
目前市场上有多家供应商提供UV油漆原材料，供应相对稳定。
3. 生产设备投入：生产UV油漆需要一定的设备投入，包括涂装线、紫外线辐射设备等。
根据产能需求和预计市场规模，合理的设备配置将有助于提高生产效率和降低成本。
五、经济可行性分析1. 成本分析：生产UV油漆的成本主要包括原材料成本、设备投资和人工成本等。
通过与竞争对手的比较分析，我们可以控制成本并提高竞争力。
塑胶UV涂料常见问题1. 附着力不佳机理：单液型底漆与UV面漆之间不存在化学交联，基本上底漆、面漆之间的分子间作用力（包括分子间范德华力和氢键作用力），以及底漆和面漆之间的相互溶解，渗透所带来的物理锚合作用，因此要求底漆和面漆之间的配套。
底漆太硬面漆难以咬入，UV面漆溶解力太弱，不能形成良好的层间结合，底漆太软容易咬底、发花、发雾，同样面漆太厚，自由基聚合时体积收缩太大对附着力也有影响。
影响附着力的可能原因：1、底漆硬度高；涂装后放置时间太长，干得太透；铝粉漆的铝粉含量偏高或掉粉都是影响层间附着力的重要因素。
2、UV面漆原因：树脂和单体自身的粘附性不高；配方设计时官能度偏高，造成自由基聚合反应时体积收缩太大（特别是涂膜太厚时体积收缩影响附着力的现象更明显）；UV固化不彻底，表干里不干，没有形成足够长的分子链。
溶剂偏弱或挥发太快、导致对底漆及塑料底材的二次溶解力不够。
表面张力太高，不能对底漆充分润湿和流平，配方设计不合理。
解决方案.1、调整底漆的硬度，提高底漆烘烤温度延长烘烤时间。
铝粉含量要控制在合理的范围，使用和UV配套的底漆系统。
2、控制好UV涂膜的体积收缩,调整溶剂的溶解力和挥发速率,调整膜厚、引发剂用量和灯功率,重新选择原材料和调整配方。
2，硬度硬度的影响因素与解决方案硬度的定义:涂层的硬度一般是指涂膜表层的铅笔测试硬度,其测试结果主要取决于涂层自身的硬度,同时也与涂膜的韧性和表面滑爽有关。
影响硬度的可能原因:：底漆硬度和涂膜厚度；所选用主体UV树脂的结构和官能度，单体官能度越高硬度越高体积收缩越大，厚涂时附着力就差；配方的最终UV双键固化转化率要求UV固化时能量不小于800mj/cm2。
涂层中丙稀酸双键的交联密度大小；UV线红外流平温度和时间、UV曝光能量以及干膜厚度。
可行的解决方案：调整底漆硬度；调整面漆配方增加交联密度，但不能太高，以硬度大于H为好；增加涂膜厚度,控制在30-40um增加曝光强度，但不宜太高，否则官能团太多，交联点太多，体积收缩太大，厚涂时附着力调整红外流平温度和时间，使UV漆中溶剂在红外流平时要充分释放后再进行紫外光固化，但红外流平温度过高或时间太长也会造成UV漆咬底漆而降低整个涂层硬度。

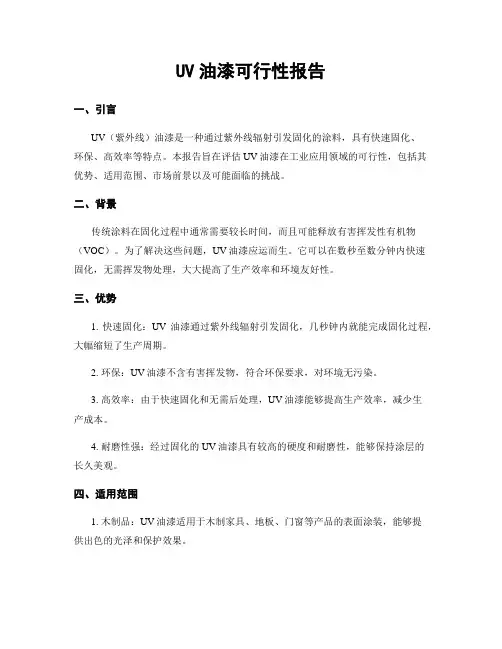

UV油漆可行性报告一、引言UV（紫外线）油漆是一种通过紫外线辐射引发固化的涂料，具有快速固化、环保、高效率等特点。
本报告旨在评估UV油漆在工业应用领域的可行性，包括其优势、适用范围、市场前景以及可能面临的挑战。
二、背景传统涂料在固化过程中通常需要较长时间，而且可能释放有害挥发性有机物（VOC）。
为了解决这些问题，UV油漆应运而生。
它可以在数秒至数分钟内快速固化，无需挥发物处理，大大提高了生产效率和环境友好性。
三、优势1. 快速固化：UV油漆通过紫外线辐射引发固化，几秒钟内就能完成固化过程，大幅缩短了生产周期。
2. 环保：UV油漆不含有害挥发物，符合环保要求，对环境无污染。
3. 高效率：由于快速固化和无需后处理，UV油漆能够提高生产效率，减少生产成本。
4. 耐磨性强：经过固化的UV油漆具有较高的硬度和耐磨性，能够保持涂层的长久美观。
四、适用范围1. 木制品：UV油漆适用于木制家具、地板、门窗等产品的表面涂装，能够提供出色的光泽和保护效果。
2. 金属制品：UV油漆可以应用于金属制品的表面涂装，如汽车零部件、电子设备外壳等，提供耐腐蚀和耐磨的保护。
3. 塑料制品：UV油漆可用于塑料制品的表面涂装，提供丰富的颜色选择和优异的耐候性。
4. 玻璃制品：UV油漆可以在玻璃制品上形成耐磨、耐酸碱的保护层，提供更多的设计可能性。
五、市场前景1. 增长潜力：随着环保意识的提高和对高效生产的需求，UV油漆市场有望迎来快速增长。
2. 应用广泛：涵盖了木制品、金属制品、塑料制品和玻璃制品等多个行业领域，市场需求广泛。
3. 技术进步：随着科技的发展，UV油漆的性能和稳定性将进一步提升，拓展应用领域。
六、挑战与对策1. 初始投资高：UV油漆设备和紫外线辐射设备的购置成本较高，需要进行全面的经济评估和资金准备。
2. 技术要求高：UV油漆的施工需要专业技术人员进行操作，对工人的技能要求较高，需要进行培训和技术支持。
3. 市场竞争激烈：UV油漆市场竞争激烈，需要提供高质量的产品和优质的售后服务，以获取市场份额。

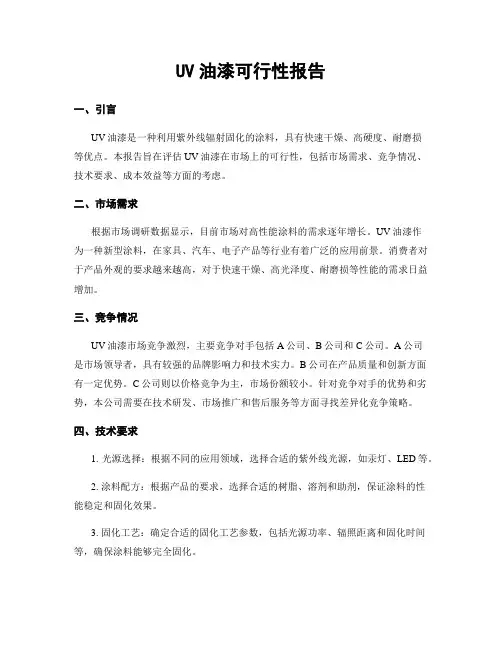

UV油漆可行性报告一、引言UV油漆是一种利用紫外线辐射固化的涂料，具有快速干燥、高硬度、耐磨损等优点。
本报告旨在评估UV油漆在市场上的可行性，包括市场需求、竞争情况、技术要求、成本效益等方面的考虑。
二、市场需求根据市场调研数据显示，目前市场对高性能涂料的需求逐年增长。
UV油漆作为一种新型涂料，在家具、汽车、电子产品等行业有着广泛的应用前景。
消费者对于产品外观的要求越来越高，对于快速干燥、高光泽度、耐磨损等性能的需求日益增加。
三、竞争情况UV油漆市场竞争激烈，主要竞争对手包括A公司、B公司和C公司。
A公司是市场领导者，具有较强的品牌影响力和技术实力。
B公司在产品质量和创新方面有一定优势。
C公司则以价格竞争为主，市场份额较小。
针对竞争对手的优势和劣势，本公司需要在技术研发、市场推广和售后服务等方面寻找差异化竞争策略。
四、技术要求1. 光源选择：根据不同的应用领域，选择合适的紫外线光源，如汞灯、LED等。
2. 涂料配方：根据产品的要求，选择合适的树脂、溶剂和助剂，保证涂料的性能稳定和固化效果。
3. 固化工艺：确定合适的固化工艺参数，包括光源功率、辐照距离和固化时间等，确保涂料能够完全固化。
4. 质量控制：建立完善的质量控制体系，包括原材料检验、生产过程监控和成品检测等，确保产品质量稳定可靠。
五、成本效益UV油漆相比传统涂料具有较高的成本，主要原因是UV光源和涂料配方的成本较高。
然而，UV油漆的施工速度快、无溶剂挥发和节能环保等优点，可以降低施工成本和环境污染。
因此，在长期运营中，UV油漆仍然具有较高的成本效益。
六、市场推广1. 建立品牌形象：通过广告、展览和参与行业协会等方式，提升品牌知名度和美誉度。
2. 售前咨询服务：提供专业的技术咨询和方案设计，满足客户个性化需求。
3. 售后服务：建立完善的售后服务体系，包括产品质量保证、技术支持和培训等，提高客户满意度和忠诚度。
七、风险与挑战1. 技术风险：UV油漆的技术要求较高，需要不断进行研发和改进，以满足市场的需求。
UV涂料常见问题及其处理方法附着力差1．面漆改进的可能方案：1）增加促进附着树脂的量。
2）增加单、双官能单体。
3）降低体系的收缩性：增加低官能树脂。
4）促使反应固化完全：深层引发剂与常规引发剂搭配使用；调高曝光能量；高官能树脂。
2．底漆改进的可能方案：1）降低底漆树脂的硬度（TG点）；2）添加促进层间附着的树脂；3）增强底漆的抗溶剂性；4）选用适量可重涂的流平剂。
颗粒1．提高面漆体系溶剂的溶解力；减低含非UV树脂的量；提高体系的喷涂固含量。
2．提高底漆体系溶剂的溶解力，喷涂时须过滤。
缩孔1．添加合适的抗油污助剂；2．硅类流平剂添加过量或不恰当；3．素材被污染，须用清洗溶剂清洗；4．油漆中混入水份。
硬度不够1．增加高官能的树脂；2．使固化反应完全；3．使漆膜干燥彻底，减少慢干溶剂的用量。
耐磨性差1．增加耐磨性树脂；2．使固化反应完全；3．使漆膜干燥彻底，减少慢干溶剂的用量。
流平差（橘皮）1．降低高黏度树脂的用量；增加低黏度的树脂或单体；2提高体系溶剂的溶解力；增加慢挥发溶剂的量；3．添加合适的流平剂。
发白1．喷涂时湿膜发白1）增加慢干溶剂的量；2）降低施工环境的湿度。
2．固化后干膜发白1）减少慢干溶剂的用量；2）促使固化完全。
耐溶剂擦拭差1．促使固化完全；2．提高交联密度，选用高官能树脂或单体。
固化不好（硬度和耐刮性差）产生原因： 1、设备（灯）使用时间长，照度不足。
2、曝光速度太快。
3、产品储存时间长或引发剂失效。
4、溶剂添加量过大或溶剂沸点高。
解决方法：1、更换紫外灯管。
2、或者适量的减慢走速，使设备在额定条件下运行。
3、产品应在保质期内使用，若超出保质期，应交生产方进行处理。
4、产品加入溶剂不当，若有必要，应在生产方技术人员的指导下进行。
产品有凝胶点（颗粒的一种）产生原因： 1、储存不当 2、生产环境紫外线防护不足。
解决方法：1、产品应避光保存。
2、严禁在紫外光灯下暴露，在日光下曝晒。

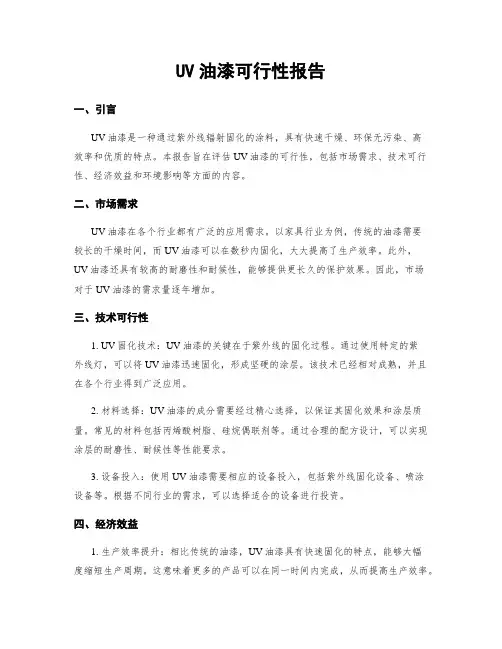

UV油漆可行性报告一、引言UV油漆是一种通过紫外线辐射固化的涂料，具有快速干燥、环保无污染、高效率和优质的特点。
本报告旨在评估UV油漆的可行性，包括市场需求、技术可行性、经济效益和环境影响等方面的内容。
二、市场需求UV油漆在各个行业都有广泛的应用需求。
以家具行业为例，传统的油漆需要较长的干燥时间，而UV油漆可以在数秒内固化，大大提高了生产效率。
此外，UV油漆还具有较高的耐磨性和耐候性，能够提供更长久的保护效果。
因此，市场对于UV油漆的需求量逐年增加。
三、技术可行性1. UV固化技术：UV油漆的关键在于紫外线的固化过程。
通过使用特定的紫外线灯，可以将UV油漆迅速固化，形成坚硬的涂层。
该技术已经相对成熟，并且在各个行业得到广泛应用。
2. 材料选择：UV油漆的成分需要经过精心选择，以保证其固化效果和涂层质量。
常见的材料包括丙烯酸树脂、硅烷偶联剂等。
通过合理的配方设计，可以实现涂层的耐磨性、耐候性等性能要求。
3. 设备投入：使用UV油漆需要相应的设备投入，包括紫外线固化设备、喷涂设备等。
根据不同行业的需求，可以选择适合的设备进行投资。
四、经济效益1. 生产效率提升：相比传统的油漆，UV油漆具有快速固化的特点，能够大幅度缩短生产周期。
这意味着更多的产品可以在同一时间内完成，从而提高生产效率。
2. 节约成本：UV油漆的固化速度快，无需额外的干燥设备和时间，减少了能源消耗和生产成本。
此外，UV油漆的涂层质量好，能够减少次品率和返工率，降低了生产成本。
3. 增加产品附加值：UV油漆的光泽度高，涂层质感好，能够提升产品的外观和品质。
这将有助于提高产品的附加值，提升市场竞争力。
五、环境影响1. VOC排放减少：传统油漆中含有挥发性有机化合物（VOC），对环境和人体健康造成一定的危害。
而UV油漆在固化过程中无需挥发，因此可以大幅度减少VOC的排放。
2. 节约能源：UV油漆的固化速度快，无需额外的干燥设备，减少了能源的消耗。

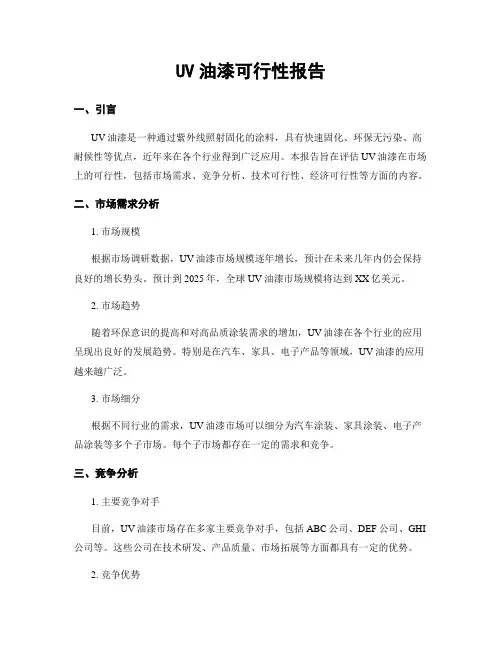

UV油漆可行性报告一、引言UV油漆是一种通过紫外线照射固化的涂料，具有快速固化、环保无污染、高耐候性等优点，近年来在各个行业得到广泛应用。
本报告旨在评估UV油漆在市场上的可行性，包括市场需求、竞争分析、技术可行性、经济可行性等方面的内容。
二、市场需求分析1. 市场规模根据市场调研数据，UV油漆市场规模逐年增长，预计在未来几年内仍会保持良好的增长势头。
预计到2025年，全球UV油漆市场规模将达到XX亿美元。
2. 市场趋势随着环保意识的提高和对高品质涂装需求的增加，UV油漆在各个行业的应用呈现出良好的发展趋势。
特别是在汽车、家具、电子产品等领域，UV油漆的应用越来越广泛。
3. 市场细分根据不同行业的需求，UV油漆市场可以细分为汽车涂装、家具涂装、电子产品涂装等多个子市场。
每个子市场都存在一定的需求和竞争。
三、竞争分析1. 主要竞争对手目前，UV油漆市场存在多家主要竞争对手，包括ABC公司、DEF公司、GHI 公司等。
这些公司在技术研发、产品质量、市场拓展等方面都具有一定的优势。
2. 竞争优势本公司的UV油漆产品具有以下竞争优势：- 技术领先：本公司在UV油漆技术方面具有较高的研发能力，能够提供高质量的产品和解决方案。
- 产品质量：本公司的UV油漆产品经过严格的质量控制，具有优异的耐候性、附着力和光泽度。
- 服务体系：本公司建立了完善的售前售后服务体系，能够提供及时的技术支持和解决方案。
四、技术可行性分析1. 生产工艺UV油漆的生产工艺相对成熟，包括原料配方、混合、喷涂、紫外线照射等环节。
本公司已经建立了完善的生产工艺流程，并且拥有先进的生产设备。
2. 质量控制为了确保产品质量，本公司采用严格的质量控制措施，包括原材料的检验、生产过程的监控以及最终产品的检测。
我们的质量控制体系符合ISO9001标准，并且不断进行改进和优化。
五、经济可行性分析1. 投资成本UV油漆生产线的投资成本相对较高，包括设备购置、厂房建设、人员培训等方面。
UV漆的常见问题及分析一、附着力问题1、基材与底漆附着力问题。
一般出现基材与底漆附着力不好，主要原因有以下几种：（1）基材油脂过重，建议使用水性附着剂或油性附着剂，一般情况下都能得到改善。
（2）基材含水率过高，基材含水率一般不能超过12%，否则易引起基材变形，导致漆膜破裂、附着力不好、漆膜脱落及漆膜表面白雾状等。
水分超标过大应重新干燥基材。
（3）素砂机的原因：在素板砂光工序当中，应注意的是基材纤维十分紧密的板材（如松木类）不适合过于抛光，否则会引起基材与底漆附着力不理想。
（4）固化程度：在UV涂料固化时应注意：头道固化应适宜（不粘砂带、用手指甲划有白痕），否则会引起附着力不理想或影响底漆的柔软性。
2、油漆层间附着力问题。
（1）淋前辊加色过深或色精含量过大，层间附着力不好较多表现在底漆与面漆之间，如颜色过深会吸收大量的紫外光引起固化不彻底，而造成底面脱落。
建议在底漆上分遍加色，且一定要注意紫外灯光的能量。
（2）底漆固化与砂磨。
底漆的固化程度在生产过程中十分的重要，如固化不好，容易引起整体附着力不好，若固化太过，会造成砂磨效果不好，引起底漆与底漆的层间附着力不理想。
一般生产过程中应:注意：固化后不粘手，指甲划有白痕，砂磨后对光看底漆无明显亮光及痕迹。
二、平整度问题1、素板基材的砂光：涂装好的地板对着光能看见一道道横向的波纹（用手可以感觉到），很大程度上是因为素砂机（重砂机）的问题，应调整设备。
2、底漆涂布量过大，固化太过，砂底不平整，这种现象比较容易分辨。
底漆辊痕明显时，底漆加温，改变底漆粘度，调整底漆涂布量，延长底漆流平时间，调整砂光机及灯距、线速等来改善平整度的问题。
3、面漆流平：面漆一般不大存在流平不好的问题，但冬天生产过程中，环境温度过低也会产生平整度不好的现象，一般冬天红外流平的温度不宜过高，超过淋幕机回流温度10℃以上会出现其他问题（如橘皮、收边等）。
三、气泡问题生产过程中气泡问题最常见，引起气泡的原因也有多种，最容易出现的问题有以下几种：1、温度：水温不宜过高（d70℃，过高容易产生沉淀，而沉淀物又极象小的气泡），一般建议水温在55℃-70℃之间。
通过一段时间的加温，油槽中油温达到50℃左右，特别值得注意的是：晚上不生产时，水温要回到40℃-45℃左右，第二天生产前应提前加高水温，具体提前加温时间应根据设备加热性能而定。
2、循环及泵速：一般淋涂漆在使用前应通过一段时间的循环消泡，开始循环时应注意油槽中油温低于45℃以下时，最好不要循环，因为循环时会产生一些气泡。
温度过低，不利于消泡（油温达到48℃-50℃左右开始循环较好）。
泵速的高低也十分重要，因泵速过快而产生气泡有以下几种原因（1）泵速过快引起泵压过高，油漆进入淋幕机中冲过壁面，产生气泡；（2）回流过大，回流的油漆冲过不断产生的气泡；（3）淋幕机箱内压力过大，淋幕刀口冲过产生气泡。
泵速过高会出现上述问题，泵速过小又容易引起不成幕或断幕。
泵速的高低应根据回流口的油漆回流量确定（回流口能看得见有少许回流为佳）。
因泵速过高或油温过低循环产生气泡应静上一段时间，以利消泡。
3、涂布量：涂布量建议90g-100g/㎡，涂布量太少容易出现状似小气泡的颗粒点，这是因为较长时间没清洗油槽，由油槽中的沉淀及微小灰尘、杂质所致。
4、底涂的封闭：封闭不充分或砂磨过度也会出现气泡应适当调整底漆的涂布量及砂磨程度5、设备原因：（1）油泵，一般是油泵长时间运转后密封套出现大的间隙和偏心所致，应按时更换油泵密封套；（2）除尘，一般是因为除尘管道不畅，除尘管道有破损，除尘机毛刷砂不到。
应检查更换相关设备。
四、橘皮问题1、淋前辊色精含量过大：由于色精跟UV产品存在本质上的区别，色精不参与UV的固化。
一般出现在淋前辊加色工序上，极容易造成橘皮及底、面脱落的现象。
如果是上述原因引起的橘皮，应加入一定的加温过的油漆减少色精的含量。
2、淋前辊涂布量：淋前辊的涂布量不宜＞8g/㎡，否则会出现辊痕，看似橘皮现象的产生。
3、底漆的砂磨与涂布量：最后一遍的涂布量过大，且砂磨不平会产生辊痕，也能引起看似橘皮现象的产生。
最后一道底漆加色后在不太适合砂磨的情况下，涂布量应严格控制在12 g/㎡以下，且应注意固化程度，固化过度容易出现底面脱落。
4、淋前辊温度：在冬天及环境温度过低的情况下，淋前辊油漆应适当加温，否则温差过大会出现淋前辊油漆收缩而产生橘皮现象。
五、跳幕问题跳幕的情况判断相对较简单，一般是因为油漆被污染或油温过高所致。
污染一般都是在更换油漆或新设备的油槽、油泵清洗过程中不彻底，油泵、油槽含有油污或其他污染物以及清洗油槽时用的清洗剂没完全挥发所致。
油温过高或淋幕刀口太紧，引起淋幕太薄也会引起跳幕。
六、丰满度问题丰满度主要取决于基材与底漆的涂布量。
基材结构不紧密，木纹间隙太粗的木材应充分打底填充，并在基材上保留尽量多的底漆，否则会影响产品的丰满度，严重的还会出现暴筋、起丝影响产品的外观及使用性能。
七、辊涂应注意的几点辊涂操作相对简单，除注意以上所述附着力及填充外，淋辊时应注意：淋完面漆放置的时间不宜太久，淋辊接连操作为佳。
如设备因素不能连续操作时，应在淋涂面上充分打磨，否则会出现小的白色斑点，影响表面效果。
辊漆表面的粗细取决油漆本身的性能、涂布量的大小。
同一品种的油漆，涂布量越大，表面手感越粗，光泽度也会随着涂布量的增加而相应增高；涂布量越小，表面手感越细，光泽也会相应的变低。
八、总结：在UV涂料的使用过程中，如前言所叙，会随着基材、环境、设备、操作方法以及客户的要求出现各种各样的问题，可以说变数极大，在解决相关问题的过程中不能只看问题的表面现象，如上述条件的变化，虽然问题的表面现象有相同或相似之处，但解决问题必须仔细观察和分解，只有找出问题的原因，才能找出解决问题的根本方法。
1、流挂：流挂现象是在喷涂后烘烤均化阶段最容易出现的一类弊病，在垂直涂装中最易流挂，它的形状像小水珠一样沿着边角垂直流淌，形成的表面缺陷。
@原因分析：原漆的粘度太低、工件离喷枪距离太近涂膜过厚，线速度太慢是造成流挂的主要原因。
@解决方法：提高涂装粘度、增加固含量，提高溶剂挥发速度：调整喷枪距离和出油量、调整线速度、降低涂装膜厚和烘烤温度。
2、针孔：面漆上的气泡形如麻点、中间有小孔、象针扎一样密密麻麻的凹于涂层表面。
@原因分析：面漆喷得太厚(特别是施工粘度偏高，更易造成面漆喷得太厚)，气温急剧下降，助剂、或溶剂配比不合理是造成针孔的主要原因)。
@解决方法：增加开油比例以降低粘度，降低涂装膜厚、调整溶剂挥发速率,提高红外流平温度或者给UV漆加热，放慢UV流水线速度都可以解决针孔问题。
3、雾光：高光UV面漆固化后有一层像雾一样的表面缺陷，这种问题在单液黑底上最容易出现。
@原因分析：A、溶剂挥发太快、温度和湿度偏高是造成雾光的主要原因，溶剂挥发太快使UV表面吸水、油水不混容。
如果UV漆溶解力太强或底漆耐溶剂性偏差，底漆未干透，也易使UV漆咬底漆，也容易造成失光。
@ 解决方法：A、调整溶剂挥发速率。
B、调整UV漆和底漆配方，将底漆烘干且适当降低涂膜厚度，使底漆在短时间烘烤时相对会干得透一点。
4、鱼眼：鱼眼又称凹陷，它一般呈现出圆形凹痕、边缘凸起、看上去就像鱼的眼睛。
@原因分析工件表面和环境不干净，压缩空气不干净所造成。
@ 解决方法重新清洁待涂装的工件和环境、检查压缩空气过滤系统是否正常。
塑胶UV涂料常见问题一、附着力不佳机理：单液型底漆与UV面漆之间不存在化学交联，基本上底漆、面漆之间的分子间作用力（包括分子间范德华力和氢键作用力），以及底漆和面漆之间的相互溶解，渗透所带来的物理锚合作用，因此要求底漆和面漆之间的配套。
底漆太硬面漆难以咬入，UV面漆溶解力太弱，不能形成良好的层间结合，底漆太软容易咬底、发花、发雾，同样面漆太厚，自由基聚合时体积收缩太大对附着力也有影响。
@影响附着力的可能原因：1、底漆硬度高：涂装后放置时间太长，干得太透；铝粉漆的铝粉含量偏高都是影响层间附着力的重要因素。
2、UV面漆原因：树脂和单体自身的粘附性不高；或配方设计时官能度偏高造成自由基聚合反应时体积收缩太大（特别是涂膜太厚时体积收缩影响附着力的现象更明显）；或UV固化不彻底，没有形成足够长的分子链。
溶剂偏弱或挥发太快、导致对底漆及塑料底材的二次溶解力不够。
表面张力太高，不能对底漆充分润湿和流平，配方设计不合理。
@解决方案：1、调整底漆的硬度，提高底漆烘烤温度延长烘烤时间。
铝粉含量要控制在合理的范围，使用和UV配套的底漆系统。
2、控制好UV涂膜的体积收缩，调整溶剂的溶解力和挥发速率，调整膜厚、引发剂用量和灯功率，重新选择原材料和调整配方。
二、硬度的影响因素与解决方案硬度的定义：涂层的硬度一般是指涂膜表层的铅笔测试硬度，其测试结果主要取决于涂层自身的硬度，同时也与涂膜的韧性和表面滑爽有关。
@ 影响硬度的可能原因：底漆硬度和涂膜厚度；所选用主体UV树脂的结构和官能度，单体官能度越高硬度越高体积收缩越大，厚涂时附着力易差；配方的最终UV固化转化率要求UV固化时能量不小于800mj/cm2；涂层中丙稀酸双键的交联密度；UV线红外流平温度和时间、UV曝光能量以及干膜厚度。
@可行的解决方案：调整底漆硬度；调整面漆配方增加交联密度，但不能太高，以硬度大于H为好；增加涂膜厚度,控制在30-40um；增加曝光强度，但不宜太高，否则官能团太多，交联点太多，体积收缩太大，厚涂时附着力会变差；调整红外流平温度和时间，使UV漆中溶剂在红外流平时要充分释放后再进行紫外光固化，但红外流平温度过高或时间太长也会造成UV漆咬底漆而降低整个涂层硬度。
三、针孔和麻点形成的原因与解决方案@外界因素：环境中灰尘太多；物件表面没有处理干净 (灰尘、油污、静电等)；底漆涂装工艺缺陷、细度不够或反粗。
涂装因素：配方体系中过滤不干净或搭配不合理，体积收缩太大，涂膜的润湿铺展性不佳，易形成局部团聚，导致麻点产生；稀释剂的溶解力不够，溶剂挥发后期有不相容物析出；喷涂粘度过高，一次涂膜太厚引起的针孔，或者是助剂使用不当，底面的微小气泡上升而没有破裂。
@ 可行的解决方案：提高喷涂车间的无尘级别；对素材除油除蜡,用静电枪除尘；保证底漆的细度，色漆控制在15微米以下，银粉漆控制在30微米以下，平衡底漆的膜厚、平整性和遮盖力；调整配方的相容性、固化速率和体积收缩，引入大分子量的体积收缩小伸展性较好的树脂；控制稀释剂的溶解力和挥发梯度，做到溶解力、挥发速率和咬底性的三方平衡；调整助剂的合理搭配，做到润湿、流平、消泡性能三者平衡。
四、涂膜泛白原因与分析@ 可能原因：1、光固化涂装环境湿度太高，曝光时表面凝结有水份；2、底漆线温度太高，底漆线稀释剂挥发太快，挥发时水份落在底漆表面而泛白。
