消防火灾自动报警系统图解及其布线要求
火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。
一、火灾探测报警系统
火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。
火灾探测报警系统的构成如图所示。
二、消防联动控制系统
消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。
在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。
监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。
通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。
消防联动控制系统的构成如图所示。
三、可燃气体探测报警系统
可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
可燃气体探测报警系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
可燃气体探测报警系统的构成如图所示。
四、电气火灾监控系统
电气火灾监控系统由电气火灾监控器、电气火灾监控探测器组成，能在发生电气故障，产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。
电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统的构成如图所示。
五、布线要求

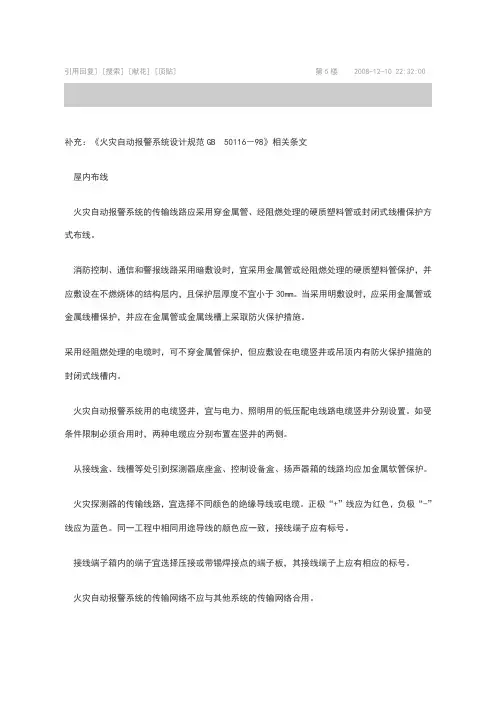

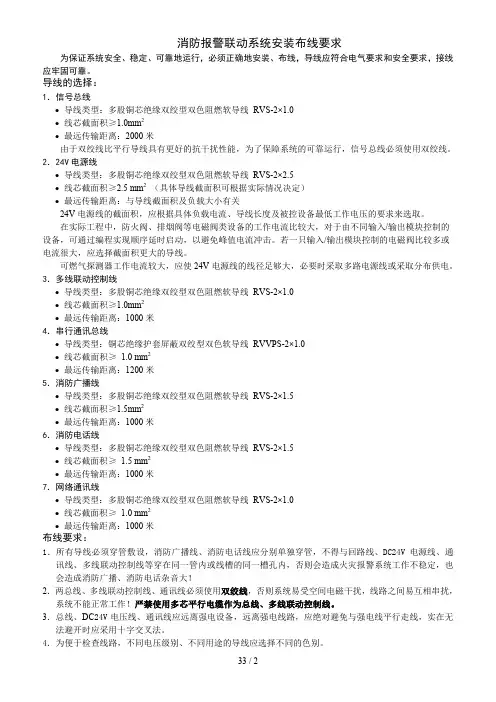

火灾自动报警系统布线前，应核对设计文件的要求对材料进行检查，导线的种类、电压等级应符合设计文件要求；并按照下列要求进行布线。
1.火灾自动报警系统的布线，应符合国家标准《建筑电气装置工程施工质量验收规范》(GB50303—2015)的规定。
火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。
在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物。
2.导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在
接线盒内焊接或用端子连接。
从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。
敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。
3.管路超过下列长度时，应在便于接线处装设接线盒：
(1)管子长度每超过30m，无弯曲时；
(2)管子长度每超过20m，有1个弯曲时；
(3)管子长度每超过10m，有2个弯曲时；
(4)管子长度每超过8m，有3个弯曲时。
4.金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。
塑料管入盒应采取相应固定措施。
明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。
吊装线槽或管路的吊杆直径不应小于6mm。
5.线槽敷设时，应在下列部位设置吊点或支点：
(1)线槽始端、终端及接头处；
(2)距接线盒0.2m处；
(3)线槽转角或分支处；
(4)直线段不大于3m处。
6.线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
并列安装时，槽盖应便于开启。
管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
7.火灾自动报警系统导线敷设后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。
同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。
电源线正极应为红色，负极应为蓝色或黑色。
