梯形螺纹轴的数控加工工艺设计

  • 格式：doc
  • 大小：225.50 KB
  • 文档页数：29

目录

摘 要………………………………………………………………………………3

1．绪 论……………………………………………………………………5

1.1课题的发展背景及意义……………………………………………………３

1.2数控加工的特点………………………………………………………… ４

2．蜗杆轴的加工工艺分析…………………………………………… 8

2.1分析零件图……………………………………………………… 8

2.2蜗杆轴的技术要求分析…………………………………………… 9

2.3毛坏的确定……………………………………………………… 10

2.4工艺分析及主要加工表面………………………………………… 11

2.5选择定位基准……………………………………………………… 15

2.6确定零件加工步骤……………………………………………… 15

3．切削用量的选择………………………………………………………18

3.1 主轴转速的确定………………………………………………………18

3.2 背吃刀量的确定………………………………………18

3.3 进给速度的确定……………………………………………………18

4．机床的选择及参数………………………………………………………20

4.1 数控机床型号选择及主要参数………………………………………21

4.2车床加工前的调整及常见检查………………………………………23

5．填写加工工艺文件……………………………………………………24

参考文献…………………………………………………………………………28

后记………………………………………………………………………………29

摘 要

数控技术在当今机械制造业中的重要地位和巨大效益，显示了它在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。随着我国工业化程度的不断提高，企业之间的竞争不断激烈．这就要求各企业必须提出合理的生产方案和科学的工艺分析，在有限的资源中和有效的时间内能够合理利用设备，降低成本来提高生产效率，从而获取更多的利润。

本设计通过分析蜗杆轴的使用性能和技术要求确定毛坯材料、毛坏大小、热处理要求。然后，分析轴的工艺特点，主要加工表面，（其中有车削、铣削、磨削）及其有哪些技术要求并提出解决方法。最后根据分析选择需要的机床、刀具、夹具、量具、冷却液等及其相关参数，确定加工工艺路线，最后编写机械加工工艺文件。

关键词：生产效率 蜗杆轴 工艺分析 工艺设计 参数

Abstract

CNC technology in today's machinery manufacturing industry

in an important position and great benefits, demonstrating its

national infrastructure in the strategic role of industrial

modernization, and has become the traditional mechanical

manufacturing industry to enhance the transformation and

realization of automation, flexible, integrated production of

the important the means and logo. With the continuous

improvement of China's industrialization level, continued

intense competition among enterprises. It demands that all

companies must provide a reasonable production programs and the

scientific process analysis, the limited resources and the

effective period of time can be a reasonable use of equipment,

lower costs to increase production efficiency in order to gain

more profits.

This design by analyzing the worm shaft to determine the use

of performance and technical requirements of rough material,

bad hair size, heat treatment requirements. Then, the analysis

of shaft technology features, the main processing surface,

(including turning, milling, grinding) and What are the

technical requirements and propose solutions. Finally select the analysis of machine tools, cutting tools, fixtures, gauge,

coolant, etc. and their associated parameters to determine the

processing technology line, and finally the preparation of

machining process file.

Key words: production efficiency worm shaft Process Analysis

Process Design Parameters

1 绪 论

1.1课题的发展背景及意义

零件加工工艺毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

随着制造水平的提高, 数控机床在现代制造业中起着越来越重要的作用,为保证零件加工量,除了数控机床自身的精度外, 还与数控加工中的工艺措施密切相关。在编制数控工艺规程时, 和编制传统工艺规程一样, 要考虑到机械的用途和性能, 零件材料, 生产条件和批量大小等。同时, 要根据自身的特点和要求，在编制中作一些调整, 从而有效的保证产品质量, 充分发挥数控机床的优势，提高生产效率。

机械制造厂生产的各种机械产品，可以是一台机器，可以是机器中的某个部件，或是某个零件。机械产品的生产过程是将原材料转变成为成品的全过程。 工艺过程是在生产过程中，直接改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的全过程。

长度与直径比值大于5的轴通常称为细长轴，它在生产生活中有着广泛的应用，有些场合起着非常关键的作用。如机床的丝杠、光杠、发动机的凸轮轴、拉床用拉刀、卫星展开天线的螺杆等都是典型的细长轴类零件。另外，在纺织、印染、造纸等机械中也有大量的用无缝钢管制造的细长导辊。车床车螺纹时，进给运动靠丝杠传递，车其它表面则靠光杠传递，因此车削后工件的精度与丝杠或光杠有直接的关系。凸轮轴是发动机的第二大运动件，刚性差，但驱动着整个配气系统及其它附件，对发动机的性能影响很大。

在一定的生产条件下，确保加工质量和最少的生产成本是制定工艺规程的基本原则。机械加工工艺规程首先应能够保证加工后工件达到图样上规定的技术要求；其次，该工艺规程应该是在现场生产条件下、在规定的生产批量下最经济的，应能取得最好的经济效益；同时，要求是工人具有良好而安全的劳动条件。零件机械加工工艺分析的制定过程大致可分为下述七个阶段进行：

（1）零件图纸工艺分析

（2）确定装夹方案 （3）确定工艺方案

（4）确定工步顺序

（5）确定进给路线

（6）确定切削参数

（7）填写工艺文件

本设计要求“以质量求发展，以效益求生存”，在保证零件加工质量的前提下，提高了生产率，降低了生产成本，是国内外现代机械加工工艺的主要发展方面方向之一。通过对减速器传动轴图的分析及结构图形式的了解，从而对轴进行工艺分析、工艺说明及加工过程的技术要求和精度分析。

工艺分析是数控加工编程的前期工艺准备工作, 无论是手工编程还是自动编程, 在编程之前均需对所加工的零件进行工艺分析。如果工艺分析考虑不周,

往往会造成工艺设计不合理, 从而引起编程工作反复, 工作量成倍增加, 有时还会发生推倒重来的现象, 造成一些不必要的损失, 严重者甚至还会造成数控加工差错。因此, 全面合理的工艺分析是进行数控编程的重要依据和保证。

1.2数控加工的特点

同常规加工相比，数控加工有如下特点。

（1） 自动化程度高 在数控机床加工零件时，除了手工装卸工作外，全部加工过程都由机床自动完成。这样减轻了操作者的劳动强度，改善了劳动条件。

（2） 加工精度高，加工质量稳定 数控加工的尺寸精度通常在0.005~0.1mm之间，目前最高的尺寸精度可达±0.0015mm，而且不受零件复杂程度的影响，加工中消除了操作者人为的误差，提高的同批零件尺寸的一致性，使产品质量保持稳定。

（3） 适应性强 数控机床上实现自动加工的控制信息是加工程序。当加工对象改变时，除了相应更换刀具和解决工件装夹方式外，只要重新编写并输入该零件的加工程序，便可自动加工出新的零件，不必对机床作任何复杂的调整，这样缩短了生产准备周期，给新产品的研制开发以及产品的改进、改型提供了捷径。

合集下载

数控车床上加工梯形螺纹

数控车床上加工梯形螺纹

数控车床上加工梯形螺纹

内容摘要:在数控车床上加工梯形螺纹是一个全新的课题，本文通过对梯形螺纹加工的工艺分析和加工方法的研讨，探索出 一套可以在数控车床上加工出合格梯形螺纹的方法

在普通车床的生产实习过程中,加工梯形螺纹课题是最基本的实习课题,但在数控车床实习过程中，常常由于加工工艺方面的原因，却很少进行梯形螺纹的加工练习，甚至有人提出在数控车床上不能加工梯形螺纹，显然这种提法是错误的.其实，只要工艺分析合理，使用的加工指令得当，完全可以在数控车床上加工出合格的梯形螺纹.

一、梯形螺纹加工的工艺分析

1.梯形螺纹的尺寸计算

梯形螺纹的代号 梯形螺纹的代号用字母“Tr”及公称直径×螺距表示，单位均为mm。左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。例如Tr36×6，Tr44×8LH等.

国标规定，公制梯形螺纹的牙型角为30°.梯形螺纹的牙型如图（1)，各基本尺寸计算公式如表1—1。

图1 梯形螺纹的牙型

2。梯形螺纹在数控车床上的加工方法

直进法 螺纹车刀X向间歇进给至牙深处（如图2a）。采用此种方法加工梯形螺纹时,螺纹车刀的三面都参加切削,导致加工排屑困难，切削力和切削热增加，刀尖磨损严重.当进刀量过大时，还可能产生“扎刀”和“爆刀”现象。这种方法数控车床可采用指令G92来实现，但是很显然，这种方法是不可取的。 斜进法 螺纹车刀沿牙型角方向斜向间歇进给至牙深处（如图2b）。采用此种方法加工梯形螺纹时，螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，在车削中不易引起“扎刀”现象。该方法在数控车床上可采用G76指令来实现。

交错切削法 螺纹车刀沿牙型角方向交错间隙进给至牙深（如图2c)。该方法类同于斜进法，也可在数控车床上采用G76指令来实现。

切槽刀粗切槽法 该方法先用切槽刀粗切出螺纹槽（(如图2d），再用梯形螺纹车刀加工螺纹两侧面。这种方法的编程与加工在数控车床上较难实现.

浅谈梯形螺纹在数控车床上的加工与编程

浅谈梯形螺纹在数控车床上的加工与编程

江苏工贸技师学院08数控技师论文

1

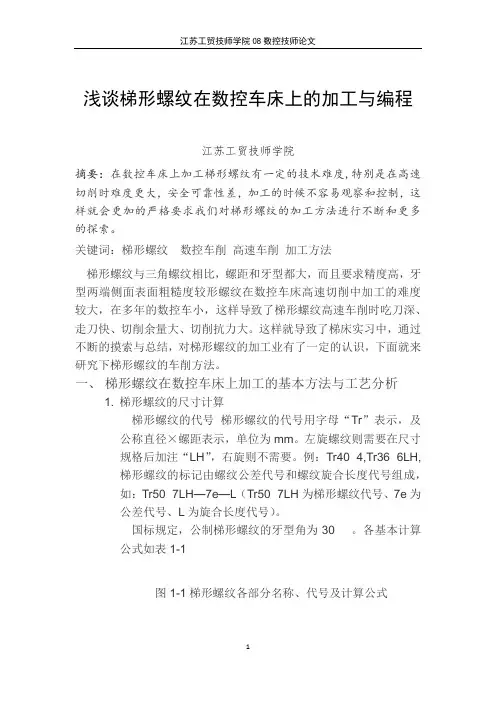

浅谈梯形螺纹在数控车床上的加工与编程
