梯形螺纹加工工艺分析

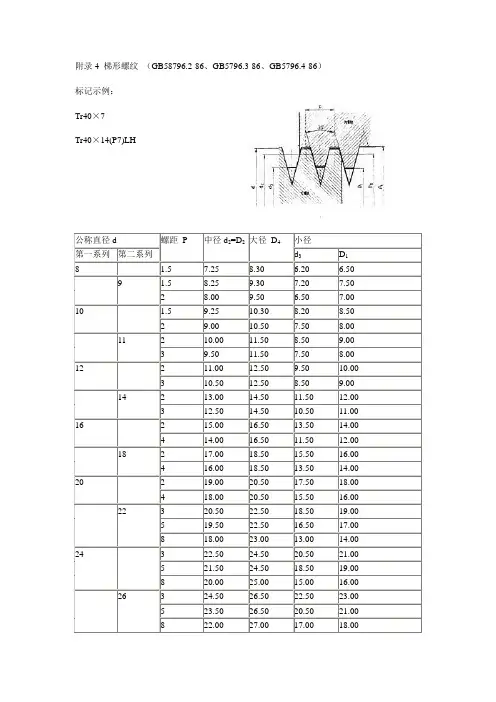

附录4 梯形螺纹 （GB58796.2-86、GB5796.3-86、GB5796.4-86）

标记示例：

Tr40×7

Tr40×14(P7)LH

公称直径d 螺距 P 中径d2=D2 大径 D4 小径

第一系列 第二系列 d3 D1

8 1.5 7.25 8.30 6.20 6.50

9 1.5 8.25 9.30 7.20 7.50

2 8.00 9.50 6.50 7.00

10 1.5 9.25 10.30 8.20 8.50

2 9.00 10.50 7.50 8.00

11 2 10.00 11.50 8.50 9.00

3 9.50 11.50 7.50 8.00

12 2 11.00 12.50 9.50 10.00

3 10.50 12.50 8.50 9.00

14 2 13.00 14.50 11.50 12.00

3 12.50 14.50 10.50 11.00

16 2 15.00 16.50 13.50 14.00

4 14.00 16.50 11.50 12.00

18 2 17.00 18.50 15.50 16.00

4 16.00 18.50 13.50 14.00

20 2 19.00 20.50 17.50 18.00

4 18.00 20.50 15.50 16.00

22 3 20.50 22.50 18.50 19.00

5 19.50 22.50 16.50 17.00

8 18.00 23.00 13.00 14.00

24 3 22.50 24.50 20.50 21.00

5 21.50 24.50 18.50 19.00

8 20.00 25.00 15.00 16.00

26 3 24.50 26.50 22.50 23.00

5 23.50 26.50 20.50 21.00

数控车床上加工梯形螺纹

内容摘要:在数控车床上加工梯形螺纹是一个全新的课题，本文通过对梯形螺纹加工的工艺分析和加工方法的研讨，探索出 一套可以在数控车床上加工出合格梯形螺纹的方法

在普通车床的生产实习过程中,加工梯形螺纹课题是最基本的实习课题,但在数控车床实习过程中，常常由于加工工艺方面的原因，却很少进行梯形螺纹的加工练习，甚至有人提出在数控车床上不能加工梯形螺纹，显然这种提法是错误的.其实，只要工艺分析合理，使用的加工指令得当，完全可以在数控车床上加工出合格的梯形螺纹.

一、梯形螺纹加工的工艺分析

1.梯形螺纹的尺寸计算

梯形螺纹的代号 梯形螺纹的代号用字母“Tr”及公称直径×螺距表示，单位均为mm。左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。例如Tr36×6，Tr44×8LH等.

国标规定，公制梯形螺纹的牙型角为30°.梯形螺纹的牙型如图（1)，各基本尺寸计算公式如表1—1。

图1 梯形螺纹的牙型

2。梯形螺纹在数控车床上的加工方法

直进法 螺纹车刀X向间歇进给至牙深处（如图2a）。采用此种方法加工梯形螺纹时,螺纹车刀的三面都参加切削,导致加工排屑困难，切削力和切削热增加，刀尖磨损严重.当进刀量过大时，还可能产生“扎刀”和“爆刀”现象。这种方法数控车床可采用指令G92来实现，但是很显然，这种方法是不可取的。 斜进法 螺纹车刀沿牙型角方向斜向间歇进给至牙深处（如图2b）。采用此种方法加工梯形螺纹时，螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，在车削中不易引起“扎刀”现象。该方法在数控车床上可采用G76指令来实现。

交错切削法 螺纹车刀沿牙型角方向交错间隙进给至牙深（如图2c)。该方法类同于斜进法，也可在数控车床上采用G76指令来实现。

切槽刀粗切槽法 该方法先用切槽刀粗切出螺纹槽（(如图2d），再用梯形螺纹车刀加工螺纹两侧面。这种方法的编程与加工在数控车床上较难实现.

梯形螺纹加工方法

梯形螺纹加工方法指的是在机械加工中如何加工梯形螺纹。梯形螺纹是一种常见的螺纹形状，通常用于传动装置，例如螺旋升降机、螺旋传动器等。下面我将详细介绍梯形螺纹加工的方法及其过程。

梯形螺纹加工方法主要包括以下几个步骤：

1. 设计螺纹参数：首先需要根据实际需要，确定梯形螺纹的参数。常见的参数包括螺距、公称直径、螺纹角等。

2. 选择加工工艺：根据工件的材料、尺寸和精度要求，选择合适的加工工艺。常见的梯形螺纹加工工艺包括车削、整体铣削和拉削等。

3. 车削加工：车削是一种常用的梯形螺纹加工方法。首先，将工件固定在车床上，并安装好车刀。然后，根据设计的螺纹参数，在车床上进行螺纹车削。车削时需要注意控制进给速度和转速，以确保车削出的螺纹符合设计要求。

4. 整体铣削加工：整体铣削是指将工件放在铣床上，通过刀具的旋转切削来加工螺纹。整体铣削加工相对车削加工来说更适用于大尺寸的梯形螺纹。在加工过程中，需要根据螺纹参数选择合适的刀具，并按照设计要求进行切削。

5. 拉削加工：拉削是一种通过拉刀切削的加工方法，适用于大批量的梯形螺纹加工。在拉削过程中，需要使用特殊的拉削机床和夹具，将工件夹紧后，通过拉刀对工件进行切削。拉削加工具有高效快速的特点，但对设备和操作要求较高。

在进行梯形螺纹加工时，还需要注意以下几点：

1. 刀具选择：根据螺纹参数和工件材料的不同，选择合适的刀具。通常情况下，梯形螺纹加工常使用梯形滚刀或螺旋插刀。

2. 机床设备调整：根据加工方法的不同，调整机床的切削速度、进给速度和刀具位置等参数，以保证加工质量和效率。

3. 切削液使用：在加工过程中使用切削液可以降低切削摩擦、冷却工件和刀具，提高加工质量和刀具寿命。

总结：梯形螺纹加工是机械加工中常见的一种加工方法。根据不同的应用需求，可以选择车削、整体铣削或拉削等不同的加工方法。在加工过程中，需要根据螺纹参数选择合适的刀具和机床设备，并合理设置工艺参数，以达到预期的加工效果。同时，注意安全操作和合理使用切削液，以确保加工的质量和效率。

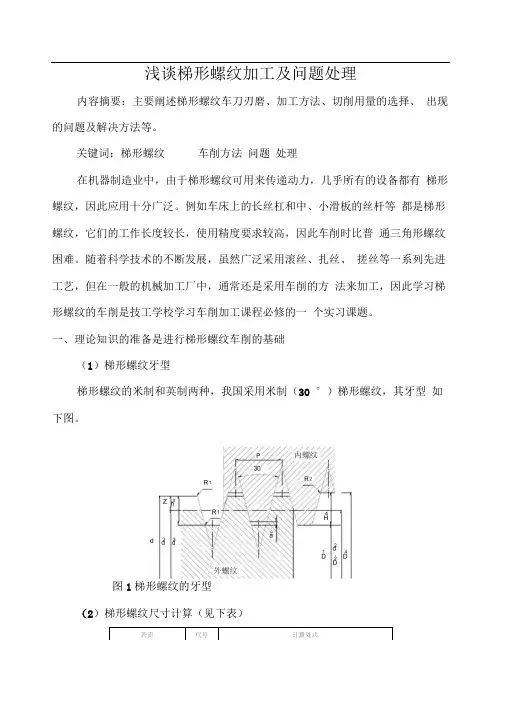

浅谈梯形螺纹加工及问题处理

内容摘要：主要阐述梯形螺纹车刀刃磨、加工方法、切削用量的选择、 出现的问题及解决方法等。

关键词：梯形螺纹 车削方法 问题 处理

在机器制造业中，由于梯形螺纹可用来传递动力，几乎所有的设备都有 梯形螺纹，因此应用十分广泛。例如车床上的长丝杠和中、小滑板的丝杆等 都是梯形螺纹，它们的工作长度较长，使用精度要求较高，因此车削时比普 通三角形螺纹困难。随着科学技术的不断发展，虽然广泛采用滚丝、扎丝、 搓丝等一系列先进工艺，但在一般的机械加工厂中，通常还是采用车削的方 法来加工，因此学习梯形螺纹的车削是技工学校学习车削加工课程必修的一 个实习课题。

一、理论知识的准备是进行梯形螺纹车削的基础

（1）梯形螺纹牙型

梯形螺纹的米制和英制两种，我国采用米制（30 °）梯形螺纹，其牙型 如下图。

图1梯形螺纹的牙型

（2）梯形螺纹尺寸计算（见下表）

若需 代号 计囂处式 表1.梯形螺纹各部分名称、代号及计算公式

牙划 a n=3O”

fl 由加扳准确走

户 l.S^S &^12

牙顶何嚟

丸笛 0.5 1

乐

牙型悬厦內’畀砒 Zs. A 圧=屣姑+E・5严出

Z

$ 公粽直雀

灼［MW1 曲

A. 4- ft-. 5 B

”［冏加 A

h r p P =0 3«户

齿根僧贏

f= F =0. 3S6/*0 536i

(3) 梯形螺纹标记

梯形螺纹标记由梯形螺纹代号，公差带代号和旋合长度代号组成。 梯形螺

纹代号为Tr，单线螺纹用“公称直径x螺距”，多线螺纹用“公称直径x导 程(螺距)”表示，左旋时加注 LH。公差带代号只标注中径公差带代号。当 旋长度为N组时，不标注旋合长度代号；当旋合长度为 L组时，标注L，并

用“-”隔开。例如：

Tr40x7-7H

表示公称直径为40mm螺距为7mm中径公差为7H中等旋合长度的右 旋梯形内螺纹。又如：

Tr40x14(p7) LH-7e-L
