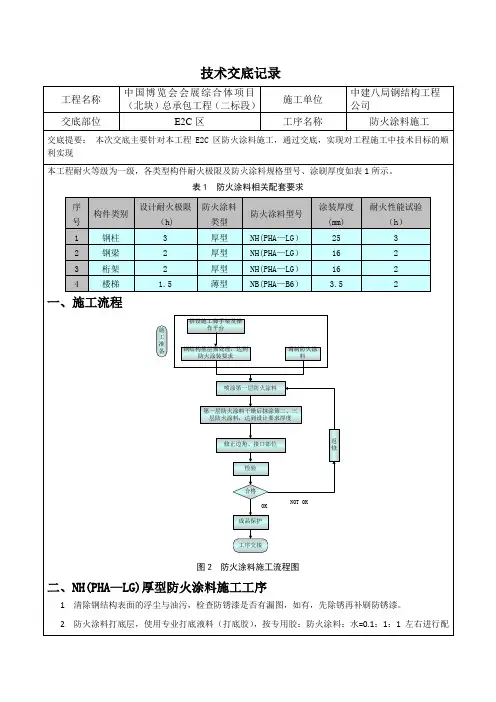

技术交底记录

中国博览会会展综合体项目 中建八局钢结构工程 工程名称 （北块）总承包工程 （二标 施工单位 公司 段）

交底部位 E2C 区 工序名称 防火涂料施工

交底提要： 本次交底主要针对本工程 E2C 区防火涂料施工，经过交底，实现对工程施工中技术目标的顺利实现

本工程耐火等级为一级，各类型构件耐火极限及防火涂料规格型号、涂刷厚度如表 1 所示。

表 1 防火涂料相关配套要求

序

构件类别 设计耐火极限 防火涂料

防火涂料型号 涂装厚度 耐火性能试验

号 （ h)

类型 (mm) （ h）

1 钢柱 3 厚型 NH(PHA— LG） 25 3

2 钢梁 2 厚型 NH(PHA— LG） 16 2

3 桁架 2 厚型 NH(PHA— LG） 16 2

4 楼梯 1.5 薄型 NB(PHA— B6） 3.5 2

一、施工流程

搭设施工脚手架及操

施 作平台

工

准 钢结构基层预处理，达到 调制防火涂

备

防火涂装要求 料

喷涂第一层防火涂料

第一层防火涂料干燥后抹涂第二、三 层防火涂料，达到设计要求厚度

返 修正边角、接口部位

修

检验

合格

NOT OK

OK

成品保护

工序交接

图 2 防火涂料施工流程图

二、 NH(PHA—LG)厚型防火涂料施工工序

1 清除钢结构表面的浮尘与油污，检查防锈漆是否有漏图，如有，先除锈再补刷防锈漆。

2 防火涂料打底层，使用专业打底液料（打底胶），按专用胶：防火涂料：水 =0.1： 1： 1 左右进行配

2

2020 年 4月 19 日

文档仅供参考，不当之处，请联系改正。

制（用水量略有调节以适合喷涂），搅拌时间不得少于 5 分钟。喷涂厚度为 3～ 5mm 左右，喷涂要均

技术交底记录

工程名称 中国博览会会展综合体项目（北块）总承包工程（二标段） 施工单位 中建八局钢结构工程公司

交底部位 E2C区 工序名称 防火涂料施工

交底提要： 本次交底主要针对本工程E2C区防火涂料施工，通过交底，实现对工程施工中技术目标的顺利实现

本工程耐火等级为一级，各类型构件耐火极限及防火涂料规格型号、涂刷厚度如表1所示。

表1 防火涂料相关配套要求

序号 构件类别 设计耐火极限（h) 防火涂料类型 防火涂料型号 涂装厚度(mm) 耐火性能试验（h）

1 钢柱 3 厚型 NH(PHA—LG） 25 3

2 钢梁 2 厚型 NH(PHA—LG） 16 2

3 桁架 2 厚型 NH(PHA—LG） 16 2

4 楼梯 1.5 薄型 NB(PHA—B6） 3.5 2

一、施工流程

施工准备搭设施工脚手架及操作平台钢结构基层预处理，达到防火涂装要求调制防火涂料喷涂第一层防火涂料第一层防火涂料干燥后抹涂第二、三层防火涂料，达到设计要求厚度修正边角、接口部位检验合格成品保护返修工序交接OKNOT OK

图2 防火涂料施工流程图

二、NH(PHA—LG)厚型防火涂料施工工序

1 清除钢结构表面的浮尘与油污，检查防锈漆是否有漏图，如有，先除锈再补刷防锈漆。

2 防火涂料打底层，使用专业打底液料（打底胶），按专用胶：防火涂料：水=0.1：1：1左右进行配

制（用水量略有调节以适合喷涂），搅拌时间不得少于5分钟。喷涂厚度为3～5mm左右，喷涂要均匀。

3 第一遍抹涂，待第一遍喷涂层实干后，检查是否牢固后再抹涂。抹涂涂料的搅拌，按防火涂料：水=1:0.86左右进行配制（用水量略有调整以适合抹涂），其稠度应适宜抹涂，搅拌时间不得少于5分钟。抹涂厚度为10～12mm。第一遍抹涂层表干时间控制在4-6小时

4 第一遍抹涂层表干后即可抹涂第二遍，抹涂厚度8mm左右，即达到标准厚度25mm。

5 注意事项

..

.. 陕西省建筑工程施工质量验收技术资料统一用表

施工质量验收技术资料通用表

施工技术交底记录 陕ZTY-0019

工程名称 XXXXXX 交底日期 XXXXX

技术交底项目 钢结构防火涂料 工程部位 XXXXXX

交底提要 防火涂料涂刷操作工艺 交底

对象

及

人数 XXXX

内 容：

材料要求：

1、钢结构防火涂料，设计要求：钢柱耐火极限应大于2.50h，钢梁耐火极限应大于1.50h，屋顶承重构件应大于

1.0h

2、材料选用NCB(ZHH-1)超薄型防火涂料

3、施工涂料进场后，检查其型号、出厂日期、质量保证期、材料检验报告等手续是否齐全，自检合格后报监理审批存档。

施工条件：

1、钢结构构件底防锈漆进行检查，若有以下情况发生及时予以处理：

a防锈漆有漏刷现象

b防锈涂层不均匀，有明显泪痕、流坠现象

c防锈漆有开裂、起皮、剥落现象

涂刷防火漆前等防锈漆表面干燥后涂刷

2、钢构件进场并拼装完成后，报监理单位、业主验收完成后方可施工。

三、施工方法：

1、涂刷前对钢结构表面进行清扫和处理，去除表面油污、灰尘等杂物

2、涂刷涂料前须将涂料搅拌均匀，如稠度太大，可略加与防火涂料配套的稀释剂，用量控制在3%～5%，经质检员现 场检查合格后才能开始施工

3、采用涂刷施工，由熟练工人先刷第一遍，第二遍涂刷厚度控制在0.3mm左右，再以后，每遍涂刷厚度控制在

0.3mm～0.5mm，直至达到耐火极限的厚度。

4、涂刷时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明无要求是，环境温度不应大于38℃，相 对湿度不应大于85%，在此范围外停止施工。

5、每遍涂刷均应达到表干程度后才能涂刷下层，表干时间8～12h，每遍涂刷后应保护免受雨林和暴晒

6、薄涂型防火涂料层表面裂纹宽度不应大于0.5mm，如果大于应将开裂处得防火涂料铲除重新涂刷，钢结构防火涂 料的粘结强度应符合国家现行标准，《钢结构防火涂料应用技术规范》CECS24:90的规定

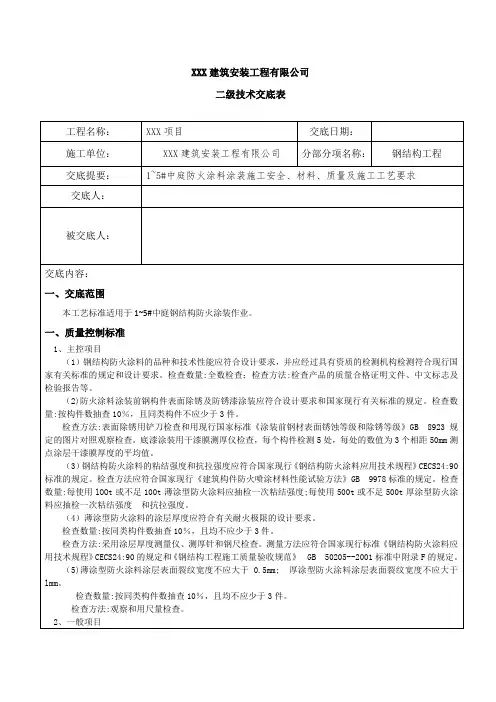

XXX建筑安装工程有限公司

二级技术交底表

工程名称： XXX项目 交底日期：

施工单位： XXX建筑安装工程有限公司 分部分项名称： 钢结构工程

交底提要： 1~5#中庭防火涂料涂装施工安全、材料、质量及施工工艺要求

交底人：

被交底人：

交底内容：

一、交底范围

本工艺标准适用于1~5#中庭钢结构防火涂装作业。

一、质量控制标准

1、主控项目

（1）钢结构防火涂料的品种和技术性能应符合设计要求，并应经过具有资质的检测机构检测符合现行国家有关标准的规定和设计要求。检查数量:全数检查；检查方法:检查产品的质量合格证明文件、中文标志及检验报告等。

（2)防火涂料涂装前钢构件表面除锈及防锈漆涂装应符合设计要求和国家现行有关标准的规定。检查数量:按构件数抽查10％，且同类构件不应少于3件。

检查方法:表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB 8923规定的图片对照观察检查。底漆涂装用干漆膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。

（3）钢结构防火涂料的粘结强度和抗拉强度应符合国家现行《钢结构防火涂料应用技术规程》CECS24:90标准的规定。检查方法应符合国家现行《建筑构件防火喷涂材料性能试验方法》GB 9978标准的规定。检查数量:每使用lOOt或不足100t薄涂型防火涂料应抽检一次粘结强度;每使用500t或不足500t厚涂型防火涂料应抽检一次粘结强度 和抗拉强度。

（4）薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。

检查数量:按同类构件数抽查10％，且均不应少于3件。

检查方法:采用涂层厚度测量仪、测厚针和钢尺检查。测量方法应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90的规定和《钢结构工程施工质量验收规范》 GB 50205--2001标准中附录F的规定。

（5)薄涂型防火涂料涂层表面裂纹宽度不应大于0.5mm; 厚涂型防火涂料涂层表面裂纹宽度不应大于lmm。
