变压器台架安装施工方案

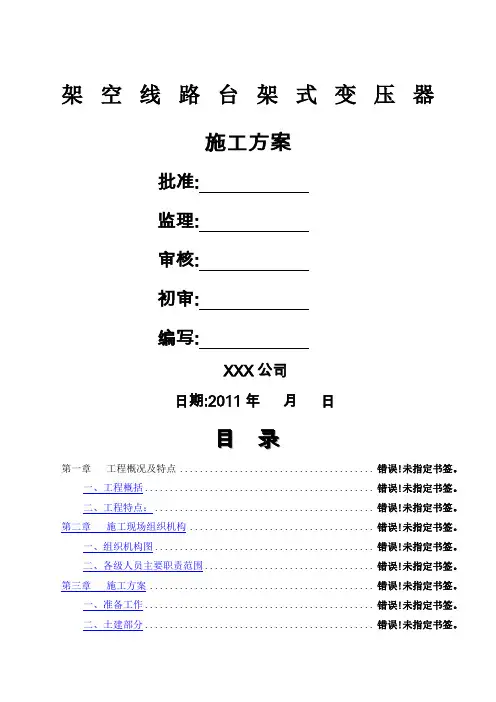

架空线路台架式变压器施工方案批准:监理:审核:初审:编写:XXX公司日期:2011年月日目录第一章工程概况及特点 ....................................... 错误!未指定书签。

一、工程概括 .............................................. 错误!未指定书签。

二、工程特点： ............................................ 错误!未指定书签。

第二章施工现场组织机构 ..................................... 错误!未指定书签。

一、组织机构图 ............................................ 错误!未指定书签。

二、各级人员主要职责范围 .................................. 错误!未指定书签。

第三章施工方案 ............................................. 错误!未指定书签。

一、准备工作 .............................................. 错误!未指定书签。

二、土建部分 .............................................. 错误!未指定书签。

定书签。

第四章施工进度计划 ......................................... 错误!未指定书签。

一、施工进度网络图和横道图： .............................. 错误!未指定书签。

二、保证工期的措施 ........................................ 错误!未指定书签。

第五章质量目标及技术组织措施 ............................... 错误!未指定书签。

变压器安装施工设计方案及对策一、安装施工设计方案1.确定变压器的类型和规格：根据工程需求和负荷计算，确定变压器的额定电压、容量和相数等参数。

2.选择变压器的安装地点：变压器需要安装在通风良好、干燥且无腐蚀性气体和灰尘的地方，同时要远离可燃物。

3.确定变压器的支架和基础设计：根据变压器的尺寸和重量，设计合适的支架和基础结构，以确保变压器的稳定性和安全性。

4.确定变压器的接地方案：根据相关规范和要求，设计变压器的接地系统，确保变压器的接地电阻符合标准。

5.设计变压器的冷却系统：根据变压器的额定容量和运行条件，选择合适的冷却方式，设计冷却系统的管道和风道等。

6.设计变压器的绝缘系统：根据变压器的额定电压和运行条件，选择合适的绝缘材料和绝缘结构，确保变压器的安全运行。

7.设计变压器的附件和配电系统：根据工程需求，设计变压器的附件，如温度控制器、湿度控制器等，同时设计变压器的配电系统，包括输入输出开关、保护装置等。

8.确定变压器的安装方法：根据变压器的尺寸和重量，选择合适的安装方法，如吊装、滑动等。

二、安装施工对策1.施工前的准备工作：在施工前，要进行充分的准备工作，包括制定详细的施工计划和安全措施，清理安装地点，组织好施工人员等。

2.安装过程中的质量控制：在安装过程中，要加强质量控制，确保安装的准确性和可靠性。

对变压器的安装位置、接地系统、冷却系统等进行检查和测试。

3.安全措施：在安装过程中，要注意施工现场的安全，在操作过程中要戴好安全帽、防护眼镜等个人防护装备，同时要正确使用各种施工工具和设备，避免发生事故。

4.施工进度控制：要合理安排施工进度，确保按时完成施工任务。

同时，要随时关注工程进展情况，及时处理施工中遇到的问题，确保施工质量和工期。

5.施工后的验收工作：在变压器安装完成后，要进行验收工作，包括检查变压器的功能和安全性，测试变压器的性能参数等，确保变压器的正常运行。

6.施工后的维护和管理：在变压器安装完成后，要进行定期的维护和管理工作，包括检查变压器的运行状态，清洁变压器的外壳和散热系统等，确保变压器的长期稳定运行。

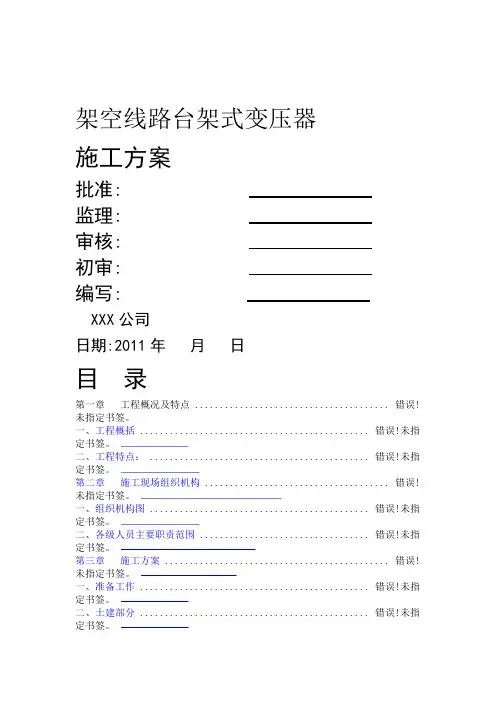

架空线路台架式变压器施工方案批准:监理:审核:初审:编写:XXX公司日期:2011年月日目录第一章工程概况及特点....................................... 错误!未指定书签。

一、工程概括.............................................. 错误!未指定书签。

二、工程特点：............................................ 错误!未指定书签。

第二章施工现场组织机构..................................... 错误!未指定书签。

一、组织机构图............................................ 错误!未指定书签。

二、各级人员主要职责范围.................................. 错误!未指定书签。

第三章施工方案............................................. 错误!未指定书签。

一、准备工作.............................................. 错误!未指定书签。

二、土建部分.............................................. 错误!未指定书签。

二、安装部分.............................................. 错误!未指定书签。

第四章施工进度计划......................................... 错误!未指定书签。

一、施工进度网络图和横道图：.............................. 错误!未指定书签。

二、保证工期的措施........................................ 错误!未指定书签。

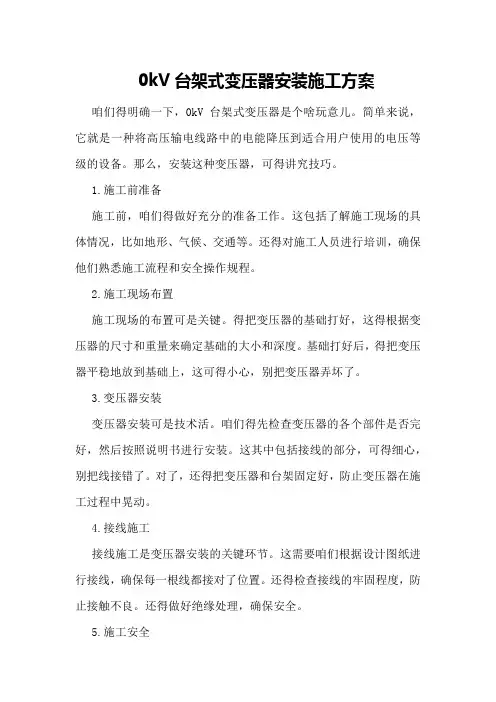

0kV台架式变压器安装施工方案咱们得明确一下，0kV台架式变压器是个啥玩意儿。

简单来说，它就是一种将高压输电线路中的电能降压到适合用户使用的电压等级的设备。

那么，安装这种变压器，可得讲究技巧。

1.施工前准备施工前，咱们得做好充分的准备工作。

这包括了解施工现场的具体情况，比如地形、气候、交通等。

还得对施工人员进行培训，确保他们熟悉施工流程和安全操作规程。

2.施工现场布置施工现场的布置可是关键。

得把变压器的基础打好，这得根据变压器的尺寸和重量来确定基础的大小和深度。

基础打好后，得把变压器平稳地放到基础上，这可得小心，别把变压器弄坏了。

3.变压器安装变压器安装可是技术活。

咱们得先检查变压器的各个部件是否完好，然后按照说明书进行安装。

这其中包括接线的部分，可得细心，别把线接错了。

对了，还得把变压器和台架固定好，防止变压器在施工过程中晃动。

4.接线施工接线施工是变压器安装的关键环节。

这需要咱们根据设计图纸进行接线，确保每一根线都接对了位置。

还得检查接线的牢固程度，防止接触不良。

还得做好绝缘处理，确保安全。

5.施工安全施工安全可是头等大事。

咱们得制定一套完善的安全防护措施，确保施工过程中，人员和设备的安全。

这包括施工现场的防护栏杆、警示标志、安全帽等。

对了，还得定期对施工人员进行安全教育，提高他们的安全意识。

6.施工验收施工验收是施工的一个环节。

咱们得对照设计图纸和施工方案，逐项检查施工质量。

这包括变压器的安装位置、接线是否正确、设备运行是否正常等。

验收合格后，才能交付使用。

7.施工后续工作施工完成后，咱们还得做好后续工作。

这包括清理施工现场，确保环境卫生。

还得对变压器进行定期检查和维护，确保设备运行正常。

这份0kV台架式变压器安装施工方案，涵盖了从施工前准备到施工验收的各个环节。

咱们只要按照这个方案进行施工，就能确保变压器安装质量，为用户提供稳定的电力供应。

注意事项一：变压器基础施工注意事项：基础施工时，得注意基础的尺寸和深度是否符合设计要求，这直接关系到变压器是否能够稳定放置。

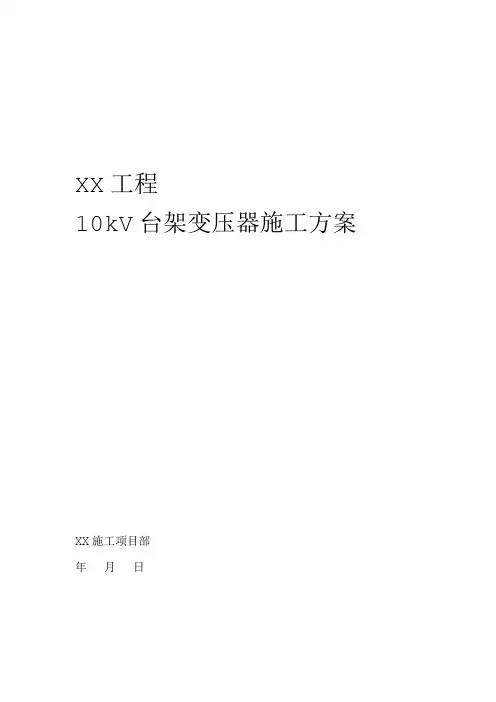

XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担的低压无功补JKWB-XXkvar的变压器、一台型号S13-XXkVA、台变支架上安装一台型号为2．偿、一台型号为一进四出塑壳开关低压配电箱。

3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。

四、组织措施：1、工作负责人：李XX（联系电话）2、技术负责人：郭XX（联系电话）3、安全负责人：陈XX （联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。

注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。

五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。

2、施工要点、难点：根据工作环境写出实际施工现场的要点、难点。

参考事例如下：1、台式变安装的位置在XX地方居民门前空地，地质平坦，利于吊车、施工车辆、工具器的摆法；2、距离XX运行的带电线路XX米，距离较近，在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性；六、计划工作时间：1、计划工期：年月日时至年月日时、安装前变压器已完成试验；1．2、电杆预制基础已完成，并经过监理、业主的验收；3、工作负责人编制好施工方案并完成审批；4、开工前组织施工人员进行班前会、交底；5、开工前清点施工所需要的施工机具并检查工器具是否合格；6、工作前，施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内；7、开工前的主要设备材料准备。

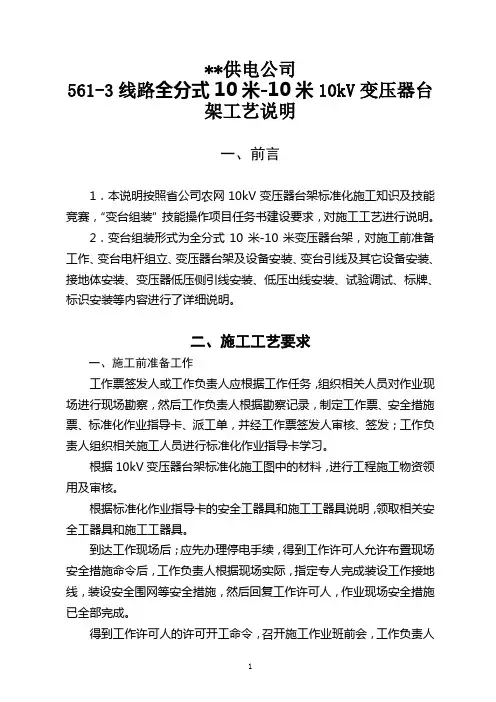

**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明。

2．变台组装形式为全分式10米-10米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。

二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发；工作负责人组织相关施工人员进行标准化作业指导卡学习。

根据10kV变压器台架标准化施工图中的材料，进行工程施工物资领用及审核。

根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。

到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后，工作负责人根据现场实际，指定专人完成装设工作接地线，装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。

得到工作许可人的许可开工命令，召开施工作业班前会，工作负责人首先进行点名，然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施，对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。

对连接引线进行分类截取，10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm，B相220cm，B相280cm，隔离刀闸出线端至熔断器上接线端引线共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为250cm，变压器中性点接地线1根为410cm，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。

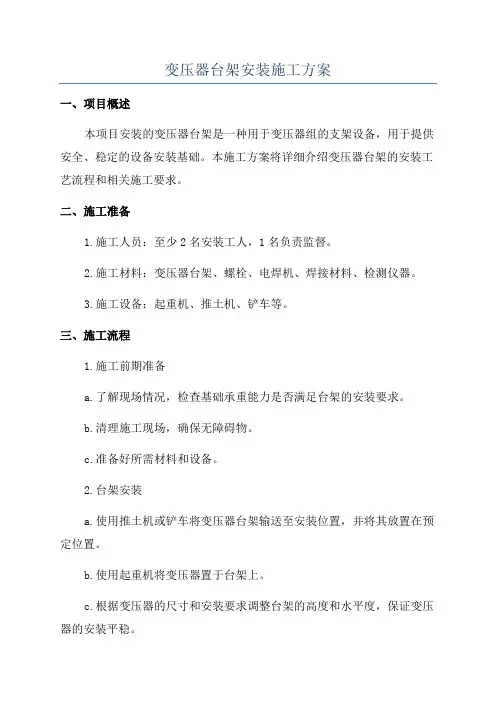

变压器台架安装施工方案一、项目概述本项目安装的变压器台架是一种用于变压器组的支架设备，用于提供安全、稳定的设备安装基础。

本施工方案将详细介绍变压器台架的安装工艺流程和相关施工要求。

二、施工准备1.施工人员：至少2名安装工人，1名负责监督。

2.施工材料：变压器台架、螺栓、电焊机、焊接材料、检测仪器。

3.施工设备：起重机、推土机、铲车等。

三、施工流程1.施工前期准备a.了解现场情况，检查基础承重能力是否满足台架的安装要求。

b.清理施工现场，确保无障碍物。

c.准备好所需材料和设备。

2.台架安装a.使用推土机或铲车将变压器台架输送至安装位置，并将其放置在预定位置。

b.使用起重机将变压器置于台架上。

c.根据变压器的尺寸和安装要求调整台架的高度和水平度，保证变压器的安装平稳。

d.使用焊接设备将变压器与台架进行焊接固定，确保安装牢固可靠。

e.检查焊接质量，使用检测仪器进行安全性能测试，确保安装符合标准要求。

f.安装螺栓，将台架与地面固定，增加安装的稳定性。

3.安装验收a.进行安装质量验收，检查各项安装工作是否符合要求。

b.检查台架的高度、水平度和稳定性是否符合标准。

c.检查焊接工艺是否符合规定。

d.进行电气性能测试，确保安装不影响变压器的正常运行。

e.编制安装记录和验收报告。

四、施工要求1.安全要求a.施工人员必须佩戴符合规定的个人防护用品。

b.严禁在变压器台架上进行高空作业，必要时需使用安全绳索和其他安全设备。

c.施工现场必须保持清洁、整洁，确保施工人员的安全。

2.质量要求a.检查施工材料的质量，确保符合标准要求。

b.检查焊接工艺、焊接质量、焊缝的牢固性。

c.检查台架安装的高度、水平度和稳定性，确保符合标准要求。

3.环境要求a.施工现场必须符合环保要求，严禁污染环境。

b.施工人员要关注噪音、尘土和振动等对环境的影响，采取相应的措施进行防护。

五、安全措施1.高处作业必须使用安全绳索，并检查其牢固性。

2.施工人员必须严格遵守安全操作规程，严禁酒后上岗。

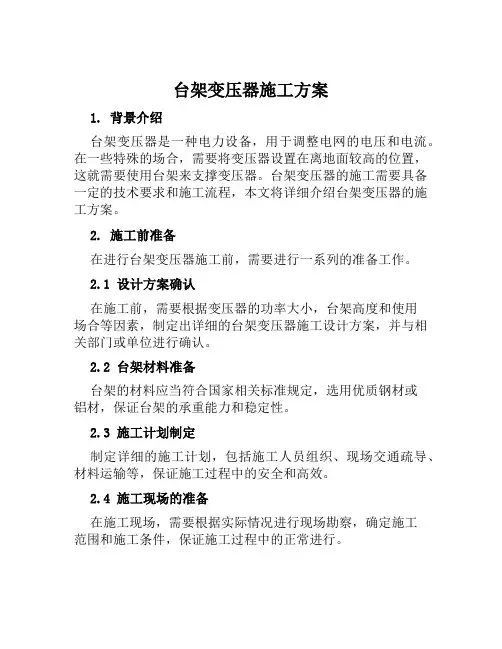

台架变压器施工方案1. 背景介绍台架变压器是一种电力设备，用于调整电网的电压和电流。

在一些特殊的场合，需要将变压器设置在离地面较高的位置，这就需要使用台架来支撑变压器。

台架变压器的施工需要具备一定的技术要求和施工流程，本文将详细介绍台架变压器的施工方案。

2. 施工前准备在进行台架变压器施工前，需要进行一系列的准备工作。

2.1 设计方案确认在施工前，需要根据变压器的功率大小，台架高度和使用场合等因素，制定出详细的台架变压器施工设计方案，并与相关部门或单位进行确认。

2.2 台架材料准备台架的材料应当符合国家相关标准规定，选用优质钢材或铝材，保证台架的承重能力和稳定性。

2.3 施工计划制定制定详细的施工计划，包括施工人员组织、现场交通疏导、材料运输等，保证施工过程中的安全和高效。

2.4 施工现场的准备在施工现场，需要根据实际情况进行现场勘察，确定施工范围和施工条件，保证施工过程中的正常进行。

3. 施工流程3.1 机械设备安装首先，在施工现场安装机械设备，包括起重机、吊臂等，为后续的施工作业提供支持。

3.2 台架安装在机械设备安装完成后，需要安装台架，保证台架的稳定性和承重能力。

根据设计方案进行台架的组装和安装。

3.3 变压器安装台架安装完成后，需要将变压器安装在台架上。

首先将变压器吊起，用吊索将变压器安装在台架上，并进行固定。

3.4 电气接线在变压器安装完成后，需要进行电气接线。

根据设计方案，在变压器和电网之间进行接线，保证变压器的正常运行。

3.5 设备调试在电气接线完成后，进行变压器的调试，保证设备的正常运行。

根据测试结果进行必要的调整和维护。

4. 施工注意事项在台架变压器的施工中，需要注意以下几点：•施工现场应建立安全文明施工制度，保证施工人员和周围群众的安全；•进行现场勘察，保证台架选址正确，并满足台架的稳定性和承重能力要求；•遵循设计方案，保证施工的质量和效率；•进行详细的施工记录，包括施工人员信息、材料使用情况等；•完成施工后，进行验收并做好相关记录。

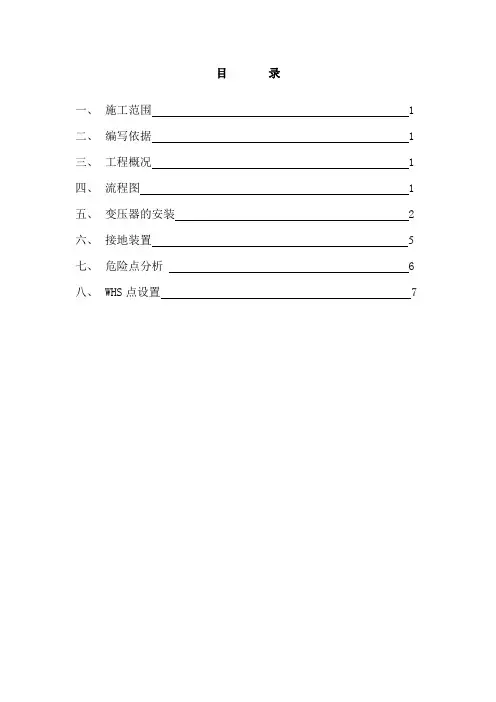

目录一、施工范围 1二、编写依据 1三、工程概况 1四、流程图 1五、变压器的安装 2六、接地装置5七、危险点分析 6八、 WHS点设置 7一、施工范围本施工措施适用于琼中2011年第一批农网升级改造工程A标段所有工程变压器安装。

二、编制依据1、GBJ148-1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2、GB50173-1992《电气装置安装工程35kV以下架空电力线路施工及验收规范》3、Q/CSG 11105-2008《南方电网工程施工工艺控制规范》4、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》三、施工范围3.1、本工程包含8个低压台区项目3.2、使用变压器8台。

四、流程图五、变压器的安装变压器台架的安装，包括变压器的安装、跌落式熔断器及熔断开关的安装、避雷器的安装及引下线的安装。

琼中地区农网升级改造，根据地形特点，以及南方雨水多、湿度大，全部变压器台架安装是使用双杆柱上式，主杆190×12000杆配副杆150×10000杆，或两根主杆150×10000杆；两杆之间不得跨越公路、人行道、水田、水沟等，两杆根开为1.8m，便于今后维修作业。

5．1变压器的安装配电变压器采用柱上式安装，台架用两条槽钢固定于两电杆上，台架距地面高度要求达到2．7m，台架的水平倾斜不大于1／100，配电变压器安装在两槽钢中，底部放置两根枕木，以防止配电变压器滑脱及槽钢与变压器产生振动。

在变压器油箱顶部用直径不小于25znrn2的钢绞线与两杆缠绕一圈，缠绕方法为扭麻花的形式，再用花兰螺丝抽紧；变压器高压柱头加装防蛙罩，低压柱头出线用铜铝设备线夹与低压绝缘导线联接，并采用热收缩绝缘套管对裸露的导线部分进行绝缘处理；在槽钢处悬挂“禁止攀登、高压危险”警告牌，在变压器油箱处悬挂“某某村农网台变”牌。

5．2跌落式熔断器、熔断开关的安装变压器的高、低侧引出线应分别装设熔断器，以保护配电变压器及方便于投切变压器。

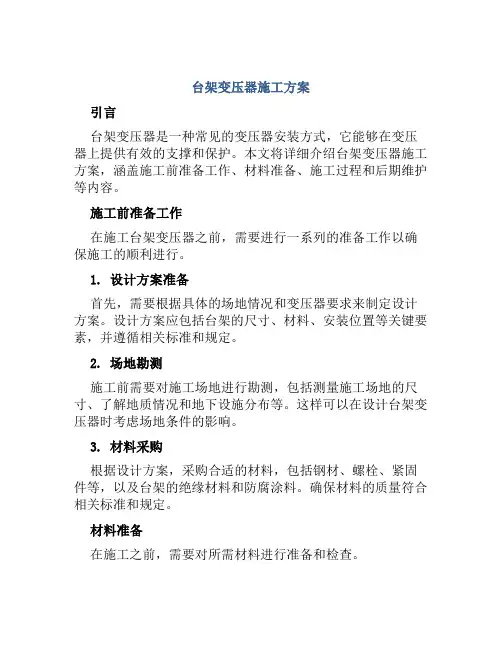

台架变压器施工方案引言台架变压器是一种常见的变压器安装方式，它能够在变压器上提供有效的支撑和保护。

本文将详细介绍台架变压器施工方案，涵盖施工前准备工作、材料准备、施工过程和后期维护等内容。

施工前准备工作在施工台架变压器之前，需要进行一系列的准备工作以确保施工的顺利进行。

1. 设计方案准备首先，需要根据具体的场地情况和变压器要求来制定设计方案。

设计方案应包括台架的尺寸、材料、安装位置等关键要素，并遵循相关标准和规定。

2. 场地勘测施工前需要对施工场地进行勘测，包括测量施工场地的尺寸、了解地质情况和地下设施分布等。

这样可以在设计台架变压器时考虑场地条件的影响。

3. 材料采购根据设计方案，采购合适的材料，包括钢材、螺栓、紧固件等，以及台架的绝缘材料和防腐涂料。

确保材料的质量符合相关标准和规定。

材料准备在施工之前，需要对所需材料进行准备和检查。

1. 钢材根据设计方案的需求，预先加工好所需的钢材。

确保钢材的尺寸、角度和质量符合要求。

2. 螺栓和紧固件准备足够数量的螺栓和紧固件，并进行质量检查。

确保螺栓和紧固件的尺寸、强度等参数符合设计要求。

3. 绝缘材料和防腐涂料准备绝缘材料和防腐涂料，以保护台架和变压器不受外界环境的影响。

确保绝缘材料和防腐涂料的质量符合要求。

施工过程台架变压器的施工过程分为以下几个步骤：1. 场地清理在施工前，对施工场地进行清理，清除杂物和障碍物，确保施工过程安全顺利进行。

2. 安装基础根据设计方案，施工人员进行基础安装。

这包括挖坑、浇筑混凝土、安装基础支架等步骤。

确保基础的稳固性和垂直度。

3. 装配台架根据设计方案和施工要求，安装台架。

这包括将预加工好的钢材按照设计要求进行组装和安装。

4. 台架连线将变压器与台架连接起来，确保连接的牢固性和可靠性。

连接过程中需注意绝缘材料的使用，以防止电气事故。

5. 绝缘处理和防腐保护对台架和变压器进行绝缘处理和防腐保护，以延长使用寿命。

使用绝缘材料对接缝和接触面进行绝缘处理，并施工防腐涂料。

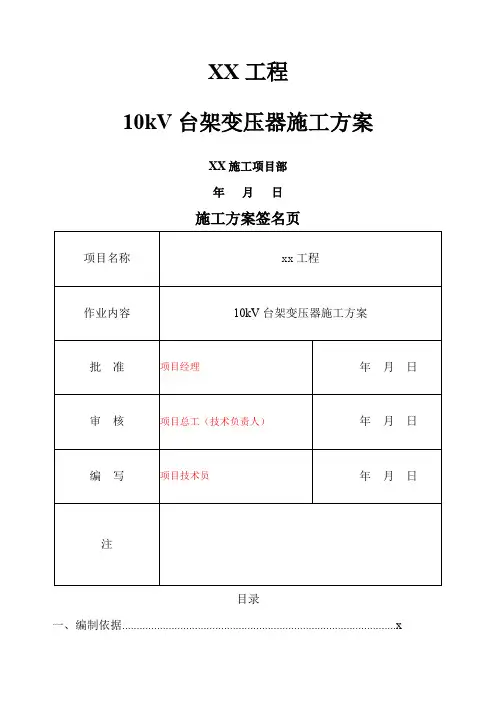

XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页项目名称xx工程作业内容10kV台架变压器施工方案批准项目经理年月日审核项目总工（技术负责人）年月日编写项目技术员年月日注目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》5本工程电力线路设计资料有关要求、规定6《电力建设工程安全和环境管理设施规范应用手册》7《施工现场临时用电安全技术规范》8工程设计图纸序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》9本工程施工组织设计二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。

变压器安装施工方案三篇篇一：变压器安装施工方案一、变压器安装工程概况1.1变压器概况1.1.1型号：SZ9—31500/2201.1.2额定容量：31500 KVA1.1.3额定电压：220/6.3 KV1.1.4器身重量：30.8吨1.1.5上节油箱重量：7.6吨(吊罩重量)1.1.6油重：28.4吨(加添油重4.23吨)1.1.7运输重：65.5吨1.1.8总重：80.2吨1.1.9生产厂家：XX变压器有限责任公司1.1.10运输方式：铁路运输1.2变压器安装地点周边环境1.2.1变压器基础位于硅整流所东面11-17线，基础周边土质为回填土，且土质松软。

1.2.2变压器基础距铁路运输卸车点直线距离约为600多米，并有一道15°的斜坡。

1.2.3变压器安装所在地区的气候,在10月1日后气温明显降低,天气变得寒冷,逐渐将会出现冻结现象。

1.3工作量：同型号动力变压器2台1.4安装日期:视厂家到货日期及土建交安装专业工作面时间待定。

二、安装前准备2.1人员组织准备工程师1人技术员1人电工技师2人吊装技师2人电工10人配合人员4人2.2工程技术准备2.2.1熟悉变压器安装图纸，变压器生产厂家提供的相关资料及变压器各部位结构。

2.2.2由现场工程师组织安装人员学习领会设计文件，各过程中的操作规程，规范及各安装环节中应注意的细节问题和防护措施。

2.2.3工程师技术员班长（技师）以书面形式进行技术交底，班长领会施工意图后方可组织施工。

2.3施工场地准备2.3.1对变压器进场道路进行勘察，清除障碍，保证道路畅通。

2.3.2平整夯实现场道路及变压器安装地点周边场地，确保变压器运输车辆及吊车正常运作的空间。

2.3.3吊车周围填垫250mm厚卵石，卵石直径30～50mm，然后用30吨以上振动压路机夯实，吊车四个支撑脚处再垫δ=30㎜厚的钢板。

2.3.4由于动力变压器为半户外安装方式，厂房未封顶，因此在吊罩前须用彩条布将器身周围遮盖，以防外界雨水或粉尘侵入器身。

变压器安装施工方案三篇篇一：变压器安装施工方案一、工程概况：(一)工程规模：导线采用JKLGYJ-10kv线路；50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv 电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv 线路总长11.061km，配电变压器17台，总容量为20XXkvA(二)编写依据：控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(三)作业流程图1.架线序号项目内容说明1放线：四.危险点分析及其控制措施五.质量目标、质量保证体系及技术组织措施：（一）质量目标、质量保证体系及技术组织措施(1)、质量目标1)满足国家施工及验收规范要求，优质工程标准，达标投产。

2)工程一次验收合格率100%3)土建施工单位工程优良品率100%4)土建施工分部分项工程优良品率95%5)线路安装单位工程优良品率100%6)线路安装及电缆敷设分部分项工程优良品率95%7)工程建设期间发生质量事故0%8)工程技术资料、图纸、记录资料完整、真实、准确，满足工程资料归档及“达标投产”要求。

9)顾客可能出现的抱怨次数为零；顾客回访满意率为100%2、所采取的质量保证措施3、材料质量保证措施根据施工图纸编制详细材料供应计划，保证材料的质量和按时供货，制订材料管理制度，明确岗位职责，并规定采购、合同、现场、仓库、考核、复验、等管理制度。

（1）材料采购严格依照公司程序文件的要求，先评审建立合格分承包方，再按采购程序进行采购。

（2）现场材料管理、仓库管理按照“明确标识，妥善保管，建立台帐，严格收发，记录齐全，规范管理”进行，并及时做好报表。

（3）所有材料进场（包括建设单位提供的材料），均按照公司进货检验程序要求，对照验收标准进行检验验收，并要求提供完整的产品合格证、材质证明书、试验报告等，及时报请并配合业主工程师进行抽检复验；按品种规格进行标识、保管，发现不合格品应即标识隔离和处置，切实把好材料质量关。

变压器台架安装施工方案一、前期准备工作在进行变压器台架安装施工之前，需要进行以下前期准备工作：1.安排好施工人员：确保施工团队的人员具有相关经验和技能，能够熟练操作安装所需工具。

2.准备工具和设备：包括但不限于钢尺、螺丝刀、螺丝扳手、电动螺丝刀等工具，以及润滑油、螺栓、螺母等材料。

3.确认安装位置：根据变压器的规格和要求，确定变压器台架的安装位置，并进行相关测量和布局工作。

4.制定详细施工方案：根据实际情况，制定详细的变压器台架安装施工方案，包括施工顺序、安装方法、注意事项等内容。

二、施工过程1.安装基础支架：首先在安装位置打好基础支架的基准点，然后根据设计要求安装基础支架，确保支架稳固可靠。

2.安装变压器台架支架：将台架支架按照设计要求安装在基础支架上，采用螺栓固定，确保支架不会晃动。

3.安装变压器主体：将变压器主体放置在台架支架上，根据设计要求连接变压器与支架，确保连接牢固。

4.检查调试：进一步检查连接处的螺丝是否牢固，变压器是否稳定，如有问题及时处理调整。

5.清理现场：清理安装现场，清除施工过程中产生的垃圾和杂物，保持施工环境整洁。

三、质量验收1.外观检查：检查变压器台架安装后的外观，是否符合设计要求，支架是否垂直水平。

2.功能检测：进行变压器台架的功能测试，确保变压器的安装稳固，不会出现晃动或倾斜情况。

3.安全检查：检查变压器台架安装是否存在安全隐患，如螺丝是否松动，支架是否牢固等。

四、施工注意事项1.在施工过程中，要严格按照设计图纸和施工方案操作，切勿随意更改安装的方式和位置。

2.施工人员需严格遵守安全操作规程，穿戴好安全防护装备，确保施工过程安全。

3.在安装过程中如发现问题及时与相关人员沟通协调，确保施工过程顺利进行。

根据以上变压器台架安装施工方案，可为实际施工提供一定参考，并确保变压器台架的安装质量和安全性。

10kV台架式变压器安装施工方案架空线路台架式变压器施工方案批准: 监理: 审核:初审: 编写:XXX公司日期:20XX年月 1日目录第一章工程概况及特点 ................................................ ................................................... . (4)一、工程概括 ................................................ ................................................... ............................ 4 二、工程特点： .............................................. ................................................... .......................... 4 第二章施工现场组织机构 ................................................ (5)一、组织机构图 ................................................ ................................................... ........................ 5 二、各级人员主要职责范围 ................................................ ................................................... .... 6 第三章施工方案 ................................................ ................................................... . (8)一、准备工作 ................................................ ................................................... ............................ 8 二、土建部分 ................................................ ................................................... ............................ 9 二、安装部分 ................................................ ................................................... .......................... 15 第四章施工进度计................................................... (29)一、施工进度网络图和横道图： .............................................. .. (29)二、保证工期的措施 ................................................ ................................................... .............. 30 第五章质量目标及技术组织措施 ................................................ . (32)一、质量目标 ................................................ ................................................... .......................... 32 二、技术组织措施 ................................................ ................................................... .................. 32 第六章安全目标及技术组织措施 ................................................ . (37)一、安全指导思................................................... .................. 37 二、安全管理目标 ................................................ ................................................... .................. 37 三、安全管理制度及方法 ................................................ ................................................... ...... 37 四、施工现场危险点分析 ................................................ ................................................... ...... 38 第七章环境保护及文明施工 ................................................ ................................................... (45)一、文明施工措施 ................................................ ................................................... .................. 45 二、环境保护措施 ................................................ ................................................... .................. 46 三、安全施工措................................................... .................. 48 四、施工用电及现场防火 ................................................ ................................................... ...... 49 五、水土保持 ................................................ ................................................... .. (49)2第八章工程应急预案 ................................................ ................................................... (50)前言 ................................................ ................................................... .......................................... 50 一、概述 ................................................ ................................................... .................................. 50 二、应急组织的设置和职................................................... .. 50 三、救援器材 ................................................ ................................................... .......................... 51 四、应急准备中应遵循的原则 ................................................ . (52)五、应急响应中必须遵循的原则 ................................................ ............................................. 52 六、重大事故报告及报警原则 ................................................ . (53)七、应急知识培训 ................................................ ................................................... .................. 54 八、通信联络 ................................................ ................................................... .......................... 54 九、易发事故的预................................................... .............. 54 十、有关医院特长专科 ................................................ ................................................... . (60)3第一章工程概况及特点一、工程概括本工程计划施工工期：20XX年月日开工，20XX年月日竣工，总日历工期天。

电力变压器安装施工方案三篇篇一：电力变压器安装施工方案一、设备及材料准备1、变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。

2、变压器的容量，规格及型号必须符合设计要求。

附件备件齐全，并有出厂合格证及技术文件。

3、型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

4、螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

5、其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。

二、主要机具1、搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

2、安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

3、测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。

三、作业条件1、施工图及技术资料齐全无误。

2、土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。

3、屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

4、室内粗制地面工程结束，场地清理干净，道路畅通。

四、操作工艺1、工艺流程：（1）、设备点检查1）、设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。

2）、按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。

是否齐全，有无丢失及损坏。

3）、变压器本体外观检查无损伤及变形，油漆完好无损伤。

4）、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

（2）、变压器二次搬运1）、变压器二次搬运应由起重工作业，电工配合。

最好采用汽车吊吊装，也可采用吊链吊装。

2）、变压器搬运时，应注意保护瓷瓶，最好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。

3）、变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。

一、工程概况1.1 变压器型号：SZ11-5000/35GY1.2 额定容量：5000KVA1.3 额定电压：高压35KV，低压10KV1.4 变压器重量：约30吨1.5 施工地点：XX市XX区XX街道二、施工准备2.1 人员组织：成立变压器安装施工小组，明确各岗位责任人和工作内容，包括施工负责人、技术员、电工、吊装技术员等。

2.2 工具设备：准备必要的施工工具和设备，如起重机、叉车、地牛车、吊索具、测量仪器等。

2.3 材料准备：准备变压器及相关附件，如油箱、套管、油位计、温度计等。

2.4 施工图纸：熟悉变压器安装图纸，了解安装工艺、技术要求和安全注意事项。

三、施工步骤3.1 基础验收对变压器基础进行验收，确保基础强度、标高、水平度等符合设计要求。

3.2 变压器吊装采用起重机将变压器吊装至基础，注意吊装过程中的安全措施，确保变压器平稳就位。

3.3 变压器就位将变压器缓慢移动至基础位置，调整变压器位置，确保变压器与基础之间的距离符合要求。

3.4 变压器固定使用螺栓将变压器固定在基础上，确保变压器固定牢固。

3.5 接线施工按照图纸要求，连接变压器高压侧和低压侧的引线，并进行绝缘测试。

3.6 油箱注油将变压器油箱内的油位调整至正常范围，确保变压器正常运行。

3.7 试验调试对变压器进行绝缘测试、空载试验、负载试验等，确保变压器符合技术要求。

四、施工安全措施4.1 施工人员应穿戴安全帽、安全带、防护眼镜等安全防护用品。

4.2 吊装过程中，注意吊装绳索的检查和吊装设备的稳定性。

4.3 变压器就位过程中，确保变压器与基础之间的距离符合要求，避免碰撞。

4.4 变压器固定过程中，确保变压器固定牢固，防止变压器倾斜或移位。

4.5 接线施工过程中，注意绝缘测试，确保变压器安全运行。

五、施工质量保证措施5.1 严格按照变压器安装图纸和技术要求进行施工。

5.2 施工过程中，对关键环节进行严格把控，确保施工质量。

5.3 施工完成后，对变压器进行全面的试验调试，确保变压器符合技术要求。

工程名称：台式变压器安装施工工程地点：[具体地址]施工单位：[施工单位名称]项目负责人：[项目负责人姓名]施工时间：[施工开始时间]至[施工结束时间]二、施工准备1. 技术准备（1）熟悉变压器安装的相关规范、标准和工艺要求。

（2）了解变压器安装的施工流程和注意事项。

（3）掌握变压器安装的施工工具和设备。

2. 材料准备（1）变压器：型号、规格符合设计要求。

（2）变压器支架：材质、尺寸符合设计要求。

（3）绝缘子：材质、规格符合设计要求。

（4）螺栓、螺母、垫圈等紧固件：材质、规格符合设计要求。

（5）其他辅助材料：绝缘油、油箱、密封胶等。

3. 施工队伍准备（1）组建专业的施工队伍，包括电气工程师、电工、起重工等。

（2）对施工人员进行技术培训和安全教育。

三、施工流程1. 施工现场准备（1）清理施工现场，确保变压器安装区域平整、无障碍物。

（2）搭建临时支架，用于变压器安装过程中的支撑。

2. 变压器安装（1）将变压器放置在支架上，确保水平、稳固。

（2）安装变压器支架，将变压器与支架连接牢固。

（3）安装绝缘子，确保绝缘性能符合要求。

（4）连接变压器的高压、低压出线，注意相序正确。

（5）检查变压器安装质量，确保各项指标符合设计要求。

3. 变压器调试（1）进行绝缘油注入，确保油位符合要求。

（2）检查变压器油质，确保油质符合标准。

（3）进行变压器绝缘电阻测试，确保绝缘性能符合要求。

（4）进行变压器空载试验，检查变压器运行状态。

4. 施工验收（1）检查变压器安装质量，确保符合设计要求。

（2）进行变压器调试，确保变压器运行正常。

（3）填写施工记录，提交验收报告。

四、施工注意事项1. 施工过程中，严格遵循变压器安装的相关规范、标准和工艺要求。

2. 严格遵守安全操作规程，确保施工安全。

3. 注意变压器安装过程中的相序，避免错误连接。

4. 定期检查变压器运行状态，确保变压器安全稳定运行。

五、施工进度安排1. 施工前期准备：[具体时间]2. 变压器安装：[具体时间]3. 变压器调试：[具体时间]4. 施工验收：[具体时间]通过以上施工方案，确保台式变压器安装工程顺利进行，达到预期效果。

9-10kV变压器台架施工工艺说明(12米-12米)1. 施工前准备在进行变压器台架的施工前，需要进行以下几项准备工作：1.1 施工图纸整理对于变压器台架的施工工艺，需要在施工前进行一份详细的图纸制作，以便工人可以清晰地了解到施工流程和步骤。

在制作图纸时，需要按照实际的需求和条件进行制定，并且应当符合相关的标准和法规。

1.2 环境检查在施工现场进行环境检查，了解。

1.3 工具准备在施工前需要进行合理的工具准备，以确保在施工过程中可以顺利进行，并且需要满足相应的规定和标准。

工具准备时需要充分考虑安全、实用等方面的问题，并进行合理的分类和管理。

2. 施工过程针对9-10kV变压器台架的施工工艺，主要分为以下步骤：2.1 基础施工基础施工是变压器台架施工的首要工作，需要有专业的技术人员进行设计，并且需要根据实际情况进行确定。

当基础施工全部完成后，需要进行验收，并且需要取得验收合格证。

2.2 塔身组装安装9-10kV变压器台架的塔身时需要注意安全，采用安全型钢管，确保使用寿命。

塔身的组装应按照图纸要求进行，确保结构合理，牢固可靠。

2.3 台电器安装完成塔身组装后，需要进行台电器的安装。

在安装时需要进行合理的规划，使用专业工具和设备。

将变压器和配电装置等台电器安装在塔身上，确保台电器整体符合相关标准和法规。

2.4 线路接入完成台电器的安装后，需要进行线路接入，在完成线路接入的前提下，需要进行安全控制：比如进行电压检测、线路连接测试等。

在启动前需要进行验收。

2.5 领会验收完成施工后，需要进行验收，确保工程的质量和安全。

验收包括施工成品、构件和文档等。

在验收结束后，进行领会验收，需要验收主要施工、检测记录等，每一步保持详细记录，并上传文档存档。

3. 施工安全在变压器台架施工过程中，需要保证工人和设备的安全，在施工前，需要进行安全教育，确保每个人都了解安全事项。

在施工现场，需要设置警示标志，并采取合理的措施保护工人的安全。
