10KV配电变压器台架安装.ppt1、10KV配电变压器及台架安装芮城供电公司李梦华n名目一、配电变压器安装位置的选定二、配电变压器安装结构三、配电变压器台架安装四、户外柱上配电变压器的安装五、配电变压器台架安装安全留意事项n一、配电变压器安装位置的选定1、变压器安装在其供电范围的风荷中心，且供电半径0.5km范围。
投入运行时的线路损耗最少，并能满足电压质量要求。
2、变压器安装位置必需安全可靠，并且便于运输和吊装、检修，同时符合城市乡村进展规划要求。
3、变压器需要单独安装在台杆上时，下述电杆不能安装变压器：①大转角杆、分支杆和装有柱上断路器、隔离开关、高压引下线及电缆的电杆；②低压架空线及接户线多的电杆；③不易巡察、检查、测负荷和检修吊装变压器的电杆。
n4、应避开蒸汽等温度及湿渡较高的场所，并且应远离炉火等高温场所。
5、2、应远离储存爆炸物及可燃物的仓库。
6、应远离盐雾、腐蚀性气体及灰尘较多的场所。
7、应选择在涨潮或河水泛滥等状况下不被水淹的场所。
8、应选择在没有剧烈震动的场所。
9、应选择牢固的地基。
n二、配电变压器安装结构10KV配电变压器的安装方法概括起来分为两类：1、室内安装。
2、室外安装。
n〔一〕变压器室外安装变压器室外安装依据其容量的大小、装设地区的不同以及吊运是否方便，一般分为杆塔式、台墩式和落地式三种。

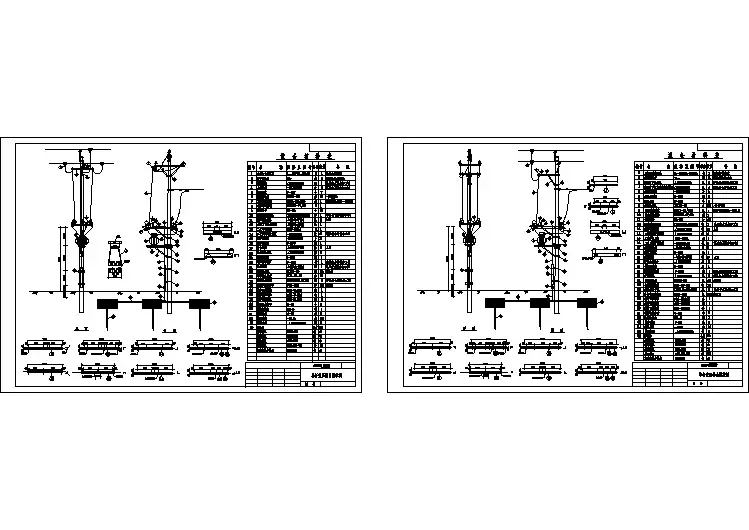

一、杆塔式杆塔式是将配电变压器安装在户外杆上的台架上，其常见的两种方法为单杆式和双杆式。
１、单杆式配电变压器台〔又叫丁字台〕当配电变压器容量30KVA及以下时〔含30KVA〕，一般采纳单杆配电变压器台架。
优点：结构简洁，安装方便，用料和占地面积都比较少跟双杆配电变压器台节约造价33%。
单杆式配3、电变台n2、双杆式配电变压器台〔又叫H台〕当配电变压器容量在50～315KVA时一般采纳双杆式配电变压器台。
对50KVA及以下的公用变压器，应在低压侧装设熔断器；50KVA以上的公用变压器，可在低压侧安装配电箱或适当选用小的高压熔断丝的方法来解决低压爱护问题。
10kV及以下杆型组装图分析注：A:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通用的要求编制。
B:本分析只做学习用，不作为设计依据。
具体设计要求参照业主要求。
1、10kV单回直线杆对导线起支撑作用，只受到导线向下的压力。
线路直线段内用。
1、15m直线水泥杆——1基，埋深 2.5m，横担距杆顶1m。
（12m直线水泥杆，埋深2m）。
根据国标，目前10kV水泥杆杆顶一般选择梢径为D190的水泥杆，15m杆杆底直径为390mm，12m杆杆底为D350mm。
根据锥度计算，从杆顶向下，每增加1m，直径增加13.33mm。
根据这个可以计算在什么位置选择什么型号的抱箍。
2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。
订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。
确保孔大小合适。
3、柱式绝缘子FPQ-10/5T——3支。
柱式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。
绝缘线路防雷装置——3支，一般为10kV直线杆用，与柱式绝缘子每隔1基交替使用。
使用这种时需做接地订货时需确认螺栓大小，同时需确认压线处为穿刺式还是压接式。
穿刺有个不好的地方是时间长了，线路长时间舞动易发生断线。
压接式的施工队需要对压接处剥皮。
4、U型螺栓——1块。
根据导线型号不同选择横担所用钢材型号不同。
订货时注意圆弧处为扁的。
5、杆顶瓷瓶架（单杆顶）——1套。
有两种，双抱箍的和单抱箍的，订货时需确认螺栓带不带以及顶部螺栓孔大小，保证与绝缘子配套。
推荐使用第一种，典设全高为400mm。
6、水泥制品——底盘（水泥杆底）、卡盘（上平面距地面不小于500mm）2、10kV单回加强（跨越）杆对导线起支撑作用，只受到导线向下的压力。
一般用在导线跨路、跨河等地方。
1、15m直线水泥杆——1基，埋深 2.3m，横担距杆顶1m。
（12m直线水泥杆，埋深1.9m）2、线路角铁横担——2根，根据导线型号不同选择横担所用钢材型号不同。
10kV变压器台架施工工艺说明0001预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制** 供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网 10kV 变压器台架标准化施工知识及技能竞赛，“变台组装” 技能操作项目任务书建设要求，对施工工艺进行说明。
2．变台组装形式为全分式10 米-10 米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。
二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发；工作负责人组织相关施工人员进行标准化作业指导卡学习。
根据10kV 变压器台架标准化施工图中的材料，进行工程施工物资领用及审核。
根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。
到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后，工作负责人根据现场实际，指定专人完成装设工作接地线，装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。
得到工作许可人的许可开工命令，召开施工作业班前会，工作负责人首先进行点名，然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施，对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。
对连接引线进行分类截取，10kV 主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm , B相220cm , B相280cm，隔离刀闸出线端至熔断器上接线端引线共 3 根约为 800cm 、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm , 避雷器间相互连接接地引线共 2 根每根为 50cm , 避雷器至接地极引出扁铁间接地引线 1 根 410cm ，变压器接地线1 根为 250cm ， JP 柜接地线 1 根为 250cm ，变压器中性点接地线 1 根为410cm ，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。
