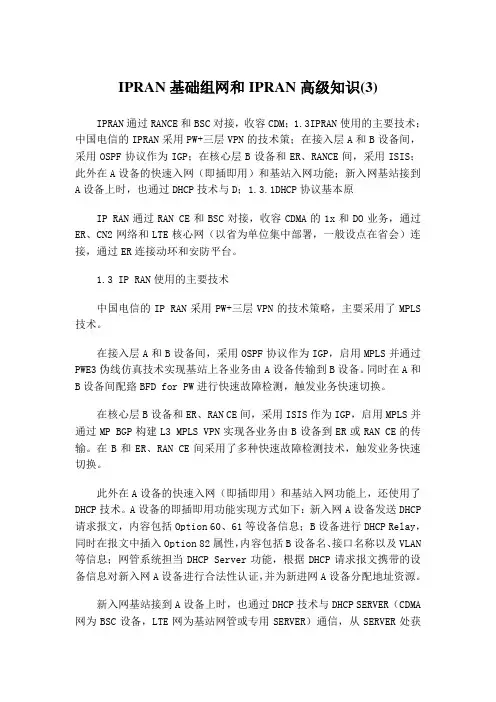

IPRAN基础组网和IPRAN高级知识(3)IPRAN通过RANCE和BSC对接，收容CDM；1.3IPRAN使用的主要技术；中国电信的IPRAN采用PW+三层VPN的技术策；在接入层A和B设备间，采用OSPF协议作为IGP；在核心层B设备和ER、RANCE间，采用ISIS；此外在A设备的快速入网（即插即用）和基站入网功能；新入网基站接到A设备上时，也通过DHCP技术与D；1.3.1DHCP协议基本原IP RAN通过RAN CE和BSC对接，收容CDMA的1x和DO业务，通过ER、CN2网络和LTE核心网（以省为单位集中部署，一般设点在省会）连接，通过ER连接动环和安防平台。

1.3 IP RAN使用的主要技术中国电信的IP RAN采用PW+三层VPN的技术策略，主要采用了MPLS 技术。

在接入层A和B设备间，采用OSPF协议作为IGP，启用MPLS并通过PWE3伪线仿真技术实现基站上各业务由A设备传输到B设备。

同时在A和B设备间配臵BFD for PW进行快速故障检测，触发业务快速切换。

在核心层B设备和ER、RAN CE间，采用ISIS作为IGP，启用MPLS并通过MP BGP构建L3 MPLS VPN实现各业务由B设备到ER或RAN CE的传输。

在B和ER、RAN CE间采用了多种快速故障检测技术，触发业务快速切换。

此外在A设备的快速入网（即插即用）和基站入网功能上，还使用了DHCP技术。

A设备的即插即用功能实现方式如下：新入网A设备发送DHCP 请求报文，内容包括Option 60、61等设备信息；B设备进行DHCP Relay，同时在报文中插入Option 82属性，内容包括B设备名、接口名称以及VLAN 等信息；网管系统担当DHCP Server功能，根据DHCP请求报文携带的设备信息对新入网A设备进行合法性认证，并为新进网A设备分配地址资源。

新入网基站接到A设备上时，也通过DHCP技术与DHCP SERVER（CDMA 网为BSC设备，LTE网为基站网管或专用SERVER）通信，从SERVER处获取管理地址、业务地址和其他相关配臵。

IPRAN通俗理解一、什么是IPRAN？1.1 IP和RAN的结合在通信领域，IPRAN是指将IP（Internet Protocol，互联网协议）和RAN（Radio Access Network，无线接入网）结合起来的一种网络体系结构。

它是现代通信网络中的重要组成部分，为各种应用提供高效、安全、可靠的数据传输。

1.2 IPRAN的作用IPRAN的主要作用是实现不同地区（城市、乡村、企业等）之间的互联互通，以及用户终端（手机、电脑等）与核心网络之间的连接。

它可以支持多种服务，包括互联网访问、语音通话、视频传输等。

同时，IPRAN还能够提供灵活的接入方式，包括有线接入（如光纤、铜线）和无线接入（如WiFi、4G、5G）。

1.3 IPRAN的优势与传统的网络体系结构相比，IPRAN具有以下优势：1.统一性：IPRAN将异构的网络设备和技术整合在一起，实现了统一的管理和控制。

2.高效性：IPRAN采用IP协议作为核心，具有灵活的路由选择和转发能力，能够根据网络负载情况进行动态优化，提高数据传输的效率。

3.稳定性：IPRAN支持冗余和备份机制，能够在设备故障或网络拥塞时自动切换路径，保证数据的稳定传输。

4.可扩展性：IPRAN采用分布式结构，可以根据需求进行灵活的扩展，支持大规模用户和应用的接入。

二、IPRAN的组成2.1 核心网核心网是IPRAN的中枢，主要负责数据的路由选择、转发和控制。

它由多台高性能的核心路由器（Core Router）和交换机（Switch）组成，通过光纤等高速链路相互连接。

核心网承担着海量数据的传送任务，需要具备高容量、低时延、高稳定性的特点。

2.2 接入网接入网是连接用户终端和核心网的关键环节。

它负责将用户的数据流量转换为IP数据包，并将其传送到核心网中。

根据接入方式的不同，接入网可以分为有线接入和无线接入两种形式。

•有线接入：有线接入包括光纤接入和DSL接入。

光纤接入通过光缆传输数据，速度快、带宽大；DSL接入则通过铜线传输数据，适用于距离较近的用户。

数据网—IP RAN知识目录第1章IP RAN基本原理 (3)1.1 IP RAN的主要作用 (3)1.2 IP RAN的常见组网结构 (3)1.3 IP RAN使用的主要技术 (4)1.3.1 DHCP协议基本原理 (5)1.3.2 BGP MPLS VPN原理 (6)1.3.3 MPLS L2VPN原理 (14)第2章中国电信IP RAN技术规X (24)2.1中国电信移动承载网组网与策略规X (24)2.1.1 IPRAN业务承载需求 (25)2.1.2 中国电信IPRAN组网原则 (27)2.1.3 中国电信IPRAN整体架构 (28)2.1.4 中国电信IPRAN组网要求 (29)2.1.5 路由组织 (36)2.1.6 基站的业务实现 (43)2.1.7 通道类业务实现 (51)2.1.8 网管要求 (52)2.1.9 VPN 组织 (53)2.1.10 QoS 部署要求 (56)2.1.11 资源分配 (59)2.1.12 设备命名/链路命名 (67)2.2中国电信IP RAN网管规X (69)2.2.1 功能架构 (69)2.2.2 功能要求 (70)第3章IP RAN网络日常维护与故障处理 (92)3.1 IP RAN网络日常维护 (92)3.2 IP RAN网络故障处理 (93)第1章IP RAN基本原理1.1 IP RAN的主要作用RAN是无线接入网〔Radio Access Network〕的简称，目的是为无线基站和核心网之间提供稳定高效的承载和回传网络。

在2G和3G时代，RAN网络主要承担BTS〔基站〕和BSC〔基站控制器〕之间的承载，通常采用MSTP等传输技术组网，实现全程业务冗余、快速故障切换、保证较好QOS和传输质量。

当前无线基站已经实现了IP化、3G上网业务发展迅速；4G无线网络也完全IP化，上网业务成为主要甚至是唯一的业务，无线网络反过来对RAN网络提出了IP化的承载要求。

IP RAN网络解决方案概览华为技术有限公司目录1 RAN网络的历史演进....................................... 1-11.1 RAN网络的发展............................................... 1-11.2 IP RAN网络概况.............................................. 1-21.2.1 IP RAN网络的出现........................................ 1-21.2.2 IP RAN网络的传送需求.................................... 1-31.2.3 IP RAN网络的组网形式.................................... 1-51.2.4 我司IP RAN网络的设备演进 ................................ 1-82 IP RAN网络解决方案概况................................. 2-112.1 我司IP RAN网络解决方案简介 .................................. 2-113 无线业务需求与IP RAN网络规划设计 ........................ 3-133.1 概述....................................................... 3-133.2 无线业务需求................................................ 3-153.2.1 业务QOS和可靠性 ....................................... 3-153.2.2 流量模型............................................... 3-173.2.3 业务带宽............................................... 3-183.2.4 时间要求............................................... 3-183.2.5 业务安全............................................... 3-193.2.6 业务广覆盖............................................. 3-203.3 物理网络规划设计............................................. 3-203.3.1 设备选型............................................... 3-203.3.2 物理拓扑设计 ........................................... 3-203.4 逻辑网络规划设计............................................. 3-223.4.1 设备/链路/逻辑通道的命名规范.............................. 3-223.4.2 带宽规划............................................... 3-233.4.3 VLAN规划.............................................. 3-24 3.4.4 IP规划................................................ 3-29 3.4.5 IGP路由规划........................................... 3-30 3.4.6 BGP路由规划........................................... 3-37 3.4.7 MPLS规划.............................................. 3-40 3.4.8 VPN规划............................................... 3-44 3.4.9 可靠性规划............................................. 3-52 3.4.10 QOS规划.............................................. 3-61 3.4.11 时钟规划.............................................. 3-68 3.4.12 OAM规划.............................................. 3-76 3.4.13 网络DCN规划.......................................... 3-781 RAN网络的历史演进1.1 RAN网络的发展移动承载网，又名RAN（Radio Access Network），指的是承载从基站到基站控制器之间网络流量的网络。

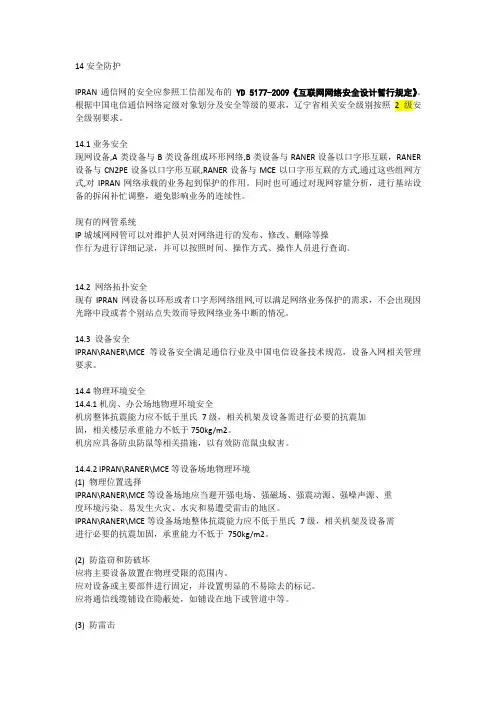

14安全防护IPRAN通信网的安全应参照工信部发布的YD 5177-2009《互联网网络安全设计暂行规定》。

根据中国电信通信网络定级对象划分及安全等级的要求，辽宁省相关安全级别按照2级安全级别要求。

14.1业务安全现网设备,A类设备与B类设备组成环形网络,B类设备与RANER设备以口字形互联，RANER 设备与CN2PE设备以口字形互联,RANER设备与MCE以口字形互联的方式,通过这些组网方式,对IPRAN网络承载的业务起到保护的作用。

同时也可通过对现网容量分析，进行基站设备的拆闲补忙调整，避免影响业务的连续性。

现有的网管系统IP城域网网管可以对维护人员对网络进行的发布、修改、删除等操作行为进行详细记录，并可以按照时间、操作方式、操作人员进行查询。

14.2 网络拓扑安全现有IPRAN网设备以环形或者口字形网络组网,可以满足网络业务保护的需求，不会出现因光路中段或者个别站点失效而导致网络业务中断的情况。

14.3 设备安全IPRAN\RANER\MCE等设备安全满足通信行业及中国电信设备技术规范，设备入网相关管理要求。

14.4物理环境安全14.4.1机房、办公场地物理环境安全机房整体抗震能力应不低于里氏7级，相关机架及设备需进行必要的抗震加固，相关楼层承重能力不低于750kg/m2。

机房应具备防虫防鼠等相关措施，以有效防范鼠虫蚁害。

14.4.2 IPRAN\RANER\MCE等设备场地物理环境(1) 物理位置选择IPRAN\RANER\MCE等设备场地应当避开强电场、强磁场、强震动源、强噪声源、重度环境污染、易发生火灾、水灾和易遭受雷击的地区。

IPRAN\RANER\MCE等设备场地整体抗震能力应不低于里氏7级，相关机架及设备需进行必要的抗震加固，承重能力不低于750kg/m2。

(2) 防盗窃和防破坏应将主要设备放置在物理受限的范围内。

应对设备或主要部件进行固定，并设置明显的不易除去的标记。

应将通信线缆铺设在隐蔽处，如铺设在地下或管道中等。

IPRAN网络解决方案概览华为技术有限公司目录1RAN网络的历史演进 ................................... 错误!未指定书签。

1.1RAN网络的发展.............................................. 错误!未指定书签。

1.2IPRAN网络概况.............................................. 错误!未指定书签。

1.2.1IPRAN网络的出现....................................... 错误!未指定书签。

1.2.2IPRAN网络的传送需求................................... 错误!未指定书签。

1.2.3IPRAN网络的组网形式................................... 错误!未指定书签。

1.2.4我司IPRAN网络的设备演进.............................. 错误!未指定书签。

2IPRAN网络解决方案概况 ............................... 错误!未指定书签。

2.1我司IPRAN网络解决方案简介................................. 错误!未指定书签。

3无线业务需求与IPRAN网络规划设计..................... 错误!未指定书签。

3.1概述....................................................... 错误!未指定书签。

3.2无线业务需求............................................... 错误!未指定书签。

3.2.1业务QOS和可靠性...................................... 错误!未指定书签。

IPRAN中备用侧链路出现流量的几种情况按照目前各厂家IPRAN的组网方案，备用侧链路正常情况下只有较少的信令流量，但在日常进行流量分析时经常会发现了备用侧链路有一定的流量，究竟在什么情况下备用侧链路会产生流量？以下是网络正常状态下备用侧链路产生流量的情况：一、核心链路备用侧有流量的情况(一)TDM电路核心侧采用1+1保护方案：目前IPRAN解决方案TDM电路核心侧保护倒换采用1+1模式，在配置TDM电路的网络，核心侧互联链路备用侧长期会有流量。

下图红色虚线所示。

(二) 核心侧保护倒换不回切：核心侧发生过保护倒换，由于FE业务和TDM业务的保护倒换方案均不做回切，核心链路备用侧会长期有流量。

- 1 -二、汇聚层、接入层链路备用侧有流量的情况(一)TDM电路核心侧保护倒换联动方案：由于TDM核心侧保护倒换联动PW倒换到备用侧，且华为组网方案保护倒换不回切，因此承载TDM电路的网络，核心侧发生过TDM电路的保护倒换后，汇聚层、接入层链路备用侧将长期有流量。

中兴目前组网方案暂无此问题。

(二)备用ASG单挂环：由于线路资源的限制，实际组网时可能出现备用ASG单挂接入环的情况，这种情况下该接入环的流量走备用侧链路到主用RSG。

如下图所示：- 2 -除以上情况外，一旦备用侧出现较大的业务流量，就应该及时进行分析，查看是否存在发生保护倒换，或者是网络配置数据不正确的情况，譬如很多分公司在建设初期未成环或开站时按单链配置，成环后未对相应配置数据进行更改。

对于备用侧的信令链路流量，日常情况下应该是多少比较正常呢？目前备用侧信令链路流量主要是BFD流量，可以根据BFD报文长度和发送周期估算流量，根据华为给出的数据，BFD FOR LSP和BFD FOR TE的报文长度为74字节，BFD FOR PW的报文长度为82字节，按照各类BFD的周期可以估算出：1、BFD FOR LSP（发送周期10ms）流量为74×8×100=57.8125Kb/s2、BFD FOR TE（发送周期50ms）流量为74×8×20=11.5625Kb/s3、BFD FOR PW（发送周期50ms）流量为82×8×20=12.8125Kb/s- 3 -需要注意的是，BFD FOR PW是每E1配置的，因此承载TDM电路较多的IPRAN，备用侧链路信令流量就越大。
