ipran 技术标准在撰写技术标准时，可以参考以下内容：1. 引言：引言部分应对该技术标准的目的和背景进行阐述，包括技术标准的适用范围、依据和相关术语定义等。
此部分应明确技术标准的编写目的，以及与其他相关标准的关系。
2. 规范性引用文件：列出与该技术标准相关的规范性文件，包括国家标准、行业标准、其他技术标准等。
此部分的目的是确保技术标准与其他标准的一致性，以及便于读者查找相关文件来深入了解技术标准。
3. 术语和定义：对于文中使用到的特定术语进行定义和解释。
该部分应包括所有关键术语的定义，以避免在文中出现歧义或误解。
此外，对于一些常见概念或部件也应进行解释，以便于读者对技术标准进行理解。
4. 技术要求：技术要求是技术标准的核心部分，描述了产品或系统需要满足的技术规范和性能要求。
此部分应该基于相关的技术知识和经验，结合实际应用需求，准确地描述产品或系统的技术要求，包括尺寸、材料、功率、性能等等。
5. 测试方法：为了验证产品或系统是否符合技术要求，测试方法是必不可少的。
此部分应提供详细的测试方法和步骤，并明确测试所需使用的设备和仪器。
测试方法的描述应尽量简洁明了，以方便读者理解和实施。
6. 验收标准：验收标准是确定产品或系统交付验收是否合格的依据。
此部分应详细描述如何对产品或系统进行评估和判定，并列出合格和不合格的判据。
验收标准的准确性和公正性对于确保技术标准的可行性和可靠性至关重要。
7. 使用说明：使用说明是为了帮助读者正确理解和使用技术标准。
此部分可以包括一些示意图、图表或实例，以及对一些技术要求和测试方法的进一步解释和说明。
使用说明应该简明扼要，避免使用复杂的术语和长句，以便于读者能够快速理解和应用。
8. 参考文献：列出了在编写技术标准时所参考的文献和资料，方便读者进一步深入了解相关知识和背景。
在编写技术标准时，以上内容可以作为参考，以保证技术标准的准确性、可行性和可靠性。
同时，根据实际需要可以适当增加或减少相关章节和内容。
IP路由基础Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved.PDF 文件使用 "pdfFactory Pro" 试用版本创建 前 言lIP RAN是路由型为主的移动承载解决方案，在组建IP RAN网 络时采用多款路由型设备来承载业务，那路由器是如何实现 业务的承载的呢？l本章节重点介绍一些IP路由基础知识，包括路由、路由器、 路由表的概念，阐述了IP路由过程，路由协议的相关知识， 及路由器工作原理，希望通过本章节的学习，能帮助大家对 IP路由建立起基本概念。
Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page2培训目标l学完本课程后，您应该能：p描述路由、路由器及路由表的含义 掌握路由表中的内容 描述IP路由过程 描述IP路由的获取方式 描述动态路由协议的分类及各个路由协议的优先级 描述路由的选择原理 描述负载分担与备份路由的实现Page3ppppppCopyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 目 录1. 路由基本概念 2. 路由协议概述 3. 路由器工作原理Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page4目 录1. 路由基本概念 2. 路由协议概述 3. 路由器工作原理Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page5什么是路由AR1Network Nl路由器R1收到一个去往目标网络N报文，R1可以把这个报文从多个出 口转发出去，那么R1会选择哪一个出口转发这个报文呢？事实上，每 台路由器都有指导报文转发的路径信息，这些指导报文转发的路径信 息就是路由信息。
"IPRAN" 代表 "Internet Protocol Radio Access Network"，是一种基于 IP 协议的无线接入网络。
它是一种用于实现无线宽带接入的技术，通常用于移动通信网络，特别是用于 LTE（Long-Term Evolution）和 5G 网络。
下面是关于 IPRAN 的一些基础知识：
1.IPRAN 架构：IPRAN 是一种基于 IP 的无线接入网络，它基于 IP 协议技术，
提供了高性能、高可靠性和灵活性。
它通常包括路由器、交换机、网关和其他网络设备，用于处理数据包转发、路由、安全性和流量管理等任务。
2.功能：IPRAN 提供了对无线网络中数据流量的处理和转发功能。
它可以处
理大量的数据流量，并提供灵活的路由、转发和管理功能，以满足不同的业务需求和流量要求。
3.特点：IPRAN 具有高性能、高可用性和灵活性的特点。
它可以支持大规模
的数据传输和处理，适用于处理复杂的网络拓扑结构和大容量的数据流量。
4.应用：IPRAN 技术通常用于移动通信网络中，用于构建 LTE、5G 和其他无
线宽带接入网络。
它在提供高速数据传输、实时通信和多媒体服务方面具有重要作用。
5.发展趋势：随着移动通信网络的不断发展和升级，IPRAN 技术也在不断发
展和演进。
它不仅适用于当前的 LTE 网络，还可以支持未来的 5G 网络，满足高速、低延迟和大容量的数据传输要求。
IPRAN 技术在现代移动通信网络中扮演着重要的角色，它通过基于 IP 协议的网络架构，实现了对大规模数据流量的高效处理和转发，为移动通信提供了可靠的数据传输和网络连接。
IPRAN技术原理介绍1.技术起源RAN的传统传输方式：RAN传输新需求:1.1I PRAN概述IPRAN网络架构：2.IPRAN协议栈2.1I u-cs接口IP传输协议栈Iu-ps接口IP传输协议栈Iu-r接口IP传输协议栈Iub接口IP传输协议栈3.IPRAN组网不同的Iub接口组网：4.IPRAN与PTN的区别IPRAN是用的L3+L2的技术，在核心汇聚层用L3VPN在接入层用的是L2VPN。
这个技术偏向路由器属于2/3层的设备。
在核心层主流用ISIS协议，接入层用OSPF协议。
业务采用多段伪线的方式。
其倒换机制比PTN丰富安全，但存在路由重优化的时间缺陷。
PTN用的L2VPN技术，属于2层设备。
配置采用点到点业务配置方法，保护是基于隧道的保护方式。
传统IPRAN/PTN设备定义：长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。
如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。
传统IPRAN/PTN设备定义IPRAN/PTN原理比较长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。
如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。
传统IPRAN/PTN设备定义IPRAN/PTN原理比较面向连接的技术静态组网，需人工配置，无法自动调整非面向连接的技术动态组网，无需人工配置，网络可以自动调整接口类型低速接口：E1TDM接口：STM-1/4/16以太接口：FE、GE、10GEATM接口：STM-1、STM-4、STM-16低速接口：E1TDM接口：STM-1/4/-16以太接口：FE/GE/10GE、40G、100GATM接口：STM-1、STM-4、STM-16IPRAN对PTN的攻击点1.IPRAN设备安全性优于PTN：经过复杂Internet网络的洗礼，路由器具备更为丰富的设备安全防护特性2.PTN与现有IP、MSTP网络互通时，业务无法端到端建立3.PTN端到端必须用同一厂家设备，网络扩容、优化受限4.IPRAN是分组传送技术发展方向标准化方面：T-MPLS已终止，MPLS-TP发布延迟产业链：支持IPRAN的设备制造商比PTN多互通性：IPRAN标准化程度高，互通良好；PTN设备间无法互通应用：IPRAN在全球综合承载广泛应用；PTN适合纯移动回传；PTN对IPRAN的攻击点1.缺乏快速可靠的网络保护和OAM故障检测机制，网络监控困难。
IPRAN技术原理介绍1.技术起源RAN的传统传输方式：RAN传输新需求：1.1IP RAN概述IP RAN网络架构：2.I P RAN协议栈2.1Iu-cs接口IP传输协议栈Iu—ps接口IP传输协议栈Iu-r接口IP传输协议栈Iub接口IP传输协议栈3.I P RAN组网不同的Iub接口组网:4.I P RAN与PTN的区别IP RAN是用的L3+L2的技术，在核心汇聚层用L3VPN 在接入层用的是L2VPN。
这个技术偏向路由器属于2/3层的设备。
在核心层主流用ISIS协议,接入层用OSPF协议。
业务采用多段伪线的方式。
其倒换机制比PTN丰富安全，但存在路由重优化的时间缺陷。
PTN用的L2VPN技术，属于2层设备。
配置采用点到点业务配置方法，保护是基于隧道的保护方式。
传统IP RAN/PTN设备定义：长期以来，PTN阵营和IP RAN阵营互相诋毁，相互攻击对方的弱点.如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护.传统IP RAN/PTN设备定义IP RAN/PTN原理比较长期以来,PTN阵营和IP RAN阵营互相诋毁，相互攻击对方的弱点.如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。
传统IP RAN/PTN设备定义IP RAN/PTN原理比较IP RAN对PTN的攻击点1.IP RAN设备安全性优于PTN：经过复杂Internet网络的洗礼,路由器具备更为丰富的设备安全防护特性2.PTN与现有IP、MSTP网络互通时，业务无法端到端建立3.PTN端到端必须用同一厂家设备，网络扩容、优化受限4.IP RAN是分组传送技术发展方向•标准化方面：T—MPLS已终止，MPLS-TP发布延迟•产业链：支持IP RAN的设备制造商比PTN多•互通性：IP RAN标准化程度高,互通良好；PTN设备间无法互通•应用：IP RAN在全球综合承载广泛应用；PTN适合纯移动回传;PTN对IP RAN的攻击点1.缺乏快速可靠的网络保护和OAM故障检测机制,网络监控困难。
中国移动城域网IPRAN接入设备技术规范1. 简介城域网（Metropolitan Area Network，简称MAN）是指覆盖一个城市范围内的计算机网络，为城市提供高速数据通信和互联互通的基础设施。
中国移动作为国内领先的电信运营商之一，为了满足城市内优质通信需求，采用了IPRAN（Internet Protocol Radio Access Network）接入设备技术。
本文档将介绍中国移动城域网IPRAN接入设备的技术规范，包括硬件规范、软件规范、安全规范等方面。
2. 硬件规范2.1 设备类型中国移动城域网IPRAN接入设备主要包括以下类型：•路由器（Router）：用于实现数据包的转发和路由选择，负责不同网络节点之间的互联。
路由器通常具有多个以太网接口和广域网接口。
•交换机（Switch）：用于实现局域网内各设备之间的通信，主要负责数据包的交换和转发。
交换机通常具有多个以太网接口。
•防火墙（Firewall）：用于保护网络免受非法访问和攻击，主要负责网络安全策略的实施和控制。
防火墙通常具有多个以太网接口和广域网接口。
2.2 设备性能中国移动城域网IPRAN接入设备的性能要求如下：•路由器性能：支持高速数据传输，具有大缓存和高处理能力，能够处理大量的数据包转发和路由选择任务。
•交换机性能：具有快速的数据包交换能力，支持高速局域网内设备之间的通信。
•防火墙性能：具有高效的安全策略实施和控制能力，能够及时识别和阻止非法访问和攻击。
2.3 设备接口中国移动城域网IPRAN接入设备的主要接口类型包括以下几种：•以太网接口（Ethernet Interface）：用于与局域网中其他设备进行连接，支持高速数据传输。
•广域网接口（Wide Area Network Interface）：用于与广域网中其他网络节点进行连接，支持远程访问和互联互通。
•管理接口（Management Interface）：用于设备的远程管理和配置，支持通过网络进行管理和控制。

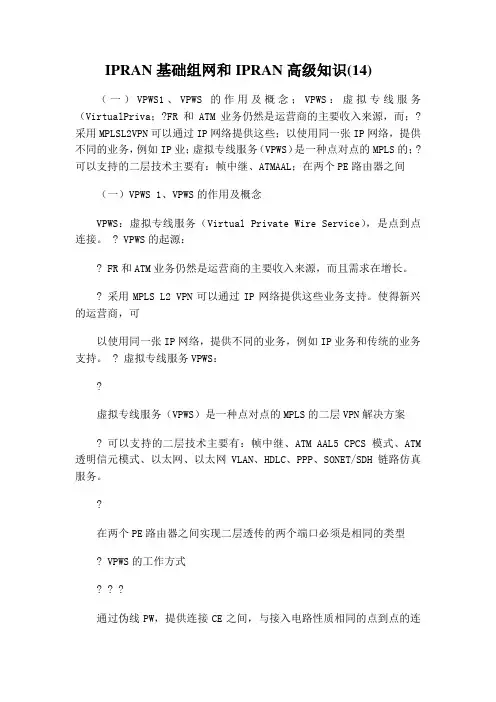

IPRAN基础组网和IPRAN高级知识(14)（一）VPWS1、VPWS的作用及概念；VPWS：虚拟专线服务（VirtualPriva；?FR和ATM业务仍然是运营商的主要收入来源，而；?采用MPLSL2VPN可以通过IP网络提供这些；以使用同一张IP网络，提供不同的业务，例如IP业；虚拟专线服务（VPWS）是一种点对点的MPLS的；?可以支持的二层技术主要有：帧中继、ATMAAL；在两个PE路由器之间（一）VPWS 1、VPWS的作用及概念VPWS：虚拟专线服务（Virtual Private Wire Service），是点到点连接。
? VPWS的起源：? FR和ATM业务仍然是运营商的主要收入来源，而且需求在增长。
? 采用MPLS L2 VPN可以通过IP网络提供这些业务支持。
使得新兴的运营商，可以使用同一张IP网络，提供不同的业务，例如IP业务和传统的业务支持。
? 虚拟专线服务VPWS：?虚拟专线服务（VPWS）是一种点对点的MPLS的二层VPN解决方案? 可以支持的二层技术主要有：帧中继、ATM AAL5 CPCS模式、ATM 透明信元模式、以太网、以太网VLAN、HDLC、PPP、SONET/SDH链路仿真服务。
?在两个PE路由器之间实现二层透传的两个端口必须是相同的类型? VPWS的工作方式? ? ?通过伪线PW，提供连接CE之间，与接入电路性质相同的点到点的连通性。
通过LDP协议在PE之间创建公共通道（LSP）建立用户之间点到点的对应关系? VPWS的VPN识别? ? ?由远端节点地址和vc-id号构造全网唯一的PW标识。
vc-id：虚拟链路标志vc-id在本地节点必须是唯一的，远端节点对应接口需分配同样vc-id 号? VPWS的标签?PE路由器之间要定义穿过MPLS网络的LSP隧道（外层标签）? 在两个PE路由器之间通过扩展的LDP协议用来传递虚拟链路的信息，分配虚拟链路标记（内层标签） 2、VPWS的工作原理 ? 内层标签的创建? ?指定PE相关接口为二层透传端口，并分配相应的vc-id 通过扩展的LDP协议建立session分配虚拟链路标记? 外层标签的创建?PE和P设备间运行路由协议，并通过LDP分配标签创建LSP? 标签表的形成?? 数据转发PE设备上形成L2标签表和全局标签表，P设备上形成全局标签表? ? ?PE从二层透传端口收到报文匹配vc-id接收PE封装双层标签，内层标记为虚拟链路标记，外层标记为隧道标记发送PE按照内层标签转发到相应二层透传端口（二）VPLS1、VPLS的作用VPLS：虚拟LAN服务（Virtual Private LAN Service），是点到多点连接。
IPRAN基础组网和IPRAN高级知识(3)IPRAN通过RANCE和BSC对接，收容CDM；1.3IPRAN使用的主要技术；中国电信的IPRAN采用PW+三层VPN的技术策；在接入层A和B设备间，采用OSPF协议作为IGP；在核心层B设备和ER、RANCE间，采用ISIS；此外在A设备的快速入网（即插即用）和基站入网功能；新入网基站接到A设备上时，也通过DHCP技术与D；1.3.1DHCP协议基本原IP RAN通过RAN CE和BSC对接，收容CDMA的1x和DO业务，通过ER、CN2网络和LTE核心网（以省为单位集中部署，一般设点在省会）连接，通过ER连接动环和安防平台。
1.3 IP RAN使用的主要技术中国电信的IP RAN采用PW+三层VPN的技术策略，主要采用了MPLS 技术。
在接入层A和B设备间，采用OSPF协议作为IGP，启用MPLS并通过PWE3伪线仿真技术实现基站上各业务由A设备传输到B设备。
同时在A和B设备间配臵BFD for PW进行快速故障检测，触发业务快速切换。
在核心层B设备和ER、RAN CE间，采用ISIS作为IGP，启用MPLS并通过MP BGP构建L3 MPLS VPN实现各业务由B设备到ER或RAN CE的传输。
在B和ER、RAN CE间采用了多种快速故障检测技术，触发业务快速切换。
此外在A设备的快速入网（即插即用）和基站入网功能上，还使用了DHCP技术。
A设备的即插即用功能实现方式如下：新入网A设备发送DHCP 请求报文，内容包括Option 60、61等设备信息；B设备进行DHCP Relay，同时在报文中插入Option 82属性，内容包括B设备名、接口名称以及VLAN 等信息；网管系统担当DHCP Server功能，根据DHCP请求报文携带的设备信息对新入网A设备进行合法性认证，并为新进网A设备分配地址资源。
新入网基站接到A设备上时，也通过DHCP技术与DHCP SERVER（CDMA 网为BSC设备，LTE网为基站网管或专用SERVER）通信，从SERVER处获取管理地址、业务地址和其他相关配臵。
