16.1 电压1．电压的作用(1)作用：电压是形成电流的原因。
电源的作用是使导体两端产生电压，电压的作用是使导体中的自由电荷发生定向移动形成电流。
辨误区 电源的作用当电源接入电路且电路为通路时，正极板上集聚大量的正电荷，负极板上集聚大量的负电荷，产生的电压使导体中的自由电荷发生定向移动，电路中就会产生电流。
因此电源是提供电压的装置，它可以把其他形式的能转化为电能。
(2)电路中有持续电流的条件：①电路中有电源；②电路为通路，两个条件缺一不可。
【例1】 关于电压和电流的说法中，正确的是( )A ．有电压就一定有电流B ．有电流就一定有电压C ．有电源的电路一定有电流D ．电流和电压总是同时存在的解析：电压是形成电流的原因，形成电流必须要有电压，但有电压不一定有电流，如果电路不闭合，或电压作用在一段绝缘体的两端，就不会形成电流。
答案：B2．电压的大小和单位(1)电压符号：U(2)单位：伏特，简称伏，符号是V ，常用单位还有千伏(kV)、毫伏(mV)、微伏(μV)，它们之间的换算关系是：1 kV ＝1 000 V 1 V ＝1 000 mV1 mV ＝1 000 μV(3)电源的种类 电源/V一节干电池(5号、7号) 1.5一节蓄电池 2我国家庭电路电压 220对人体来说安全电压 ≤36【例2】 kV ，________ mV 。
解析：因1 V ＝10－3 kV ，所以3.6 V ＝3.6×10－3 kV ；1 V ＝103 mV ，所以3.6 V ＝3.6×103mV 。
答案：3.6×10－3 3.6×103项目 电压表符号接线柱 有三个接线柱，分别是“－”“3”和“15”，“－”表示负接线柱，“3”和“15”就是两个正接线柱(要注意不是正、负极)量程及分度值 如果使用0～3 V 量程，分度值为0.1 V ；如果使用0～15 V 量程，分度值是0.5 V使用方法①电压表必须和被测用电器并联；②要让电流从电压表的正接线柱流入，从负接线柱流出；③所测电压不能超过电压表的量程，若不能估计被测电压的大小，可用试触法来试一下读数方法 ①根据导线连接的接线柱判定电压表使用的是哪个量程； ②根据量程确定所对应的分度值； ③根据指针位置正确读取电压表的示数，若指针不指在整刻度要适当估读；④记录数值时不要忘记写上单位电压表对电流的阻碍作用非常大，将电压表串联在电路中，电路可近似看成从电压表连接处为断路，电路中的电流非常小，这样相当于用电压表直接测量电源电压。
16.1 电压知识点扫描知识点一：电压及其单位1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。
电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2.电路中有持续电流的条件：一要有电压；二是电路是通路。
3.电压用字母U表示，国际制单位的单位是伏特，简称伏，符号是V。
常用单位有千伏（KV）和毫伏（mV）。
1KV=103V=106mV。
4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压不高于36V。
知识点二：电压表的使用1.使用前首先调零，同时要明确电压表的量程和分度值。
2.电压表应该与被测电路并联。
3.要使电流从电压表的正接线柱流进，负接线柱流出。
4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触）。
5.电压表的读数方法：①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。
（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～15V，每小格表示的电压值是0.5 V。
）6.电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。
重点难点解读一、电压表使用解读1．量程（1）双量程：分别是0～3V , 0～15V 。
（2）分度值分别是0.1V,0.5V。
2．使用规则遵循“两个必须”，“一个不能”，“三先三后”原则两个必须：（1）必须将电压表并联接入被测电路的两端。
（2）必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
一个不能：所测电压不能超过电压表的量程。
三先三后：（1）先调零后使用。
（2）先画图后连接。
（3）先认清分度值后读数。
二、本节知识涉及到的重要知识考点1.电压与电流的关系。
2.电压的单位及换算关系。
3.电压表的正确使用。
4.串并联电路中电压分布的特点。
16.1 电压练习一、单选题1．某同学用双量程电压表测电压使用的接线柱是“－”和“3”，由于粗心按15 V量程读数，读得电压为11.5 V，则正确的电压值为()A．1.5 V B．2.3 V C．2 V D．2.5 V2．如图所示电路中，a、b两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．a接入电流表，b接入电压表B．a、b均接入电流表C．a、b均接入电压表D．a接入电压表，b接入电流表3．如图所示的电路，开关S闭合，电流表示数为零，用电压表分别接在电路中的不同位置，电压表示数为U ab=0V，U ac=0V，U ad=3V，U ae=0V。
若电路只有一处故障，则该电路的故障可能是（）A．R1短路B．R2断路C．R3断路D．R1断路4．如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障的原因可能是（）A．L2开路B．L2短路C．L1开路D．L1短路5．同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（）A．B．C．D．6．如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡串联B．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L2被短路，则闭合S1、S2后，电压表无示数，电流表被烧坏7．如图所示电路中，当开关S闭合时，电压表测的是（）．A．L1两端电压B．L2两端电压C．L1和L2两端的总电压D．电源和L1两端的总电压8．将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关S闭合后，会出现（）A．电压表示数为3V B．电流表指针明显偏转C．小灯泡发光D．电池被烧坏9．如图所示，要电路中两灯泡都正常发光，下面说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电压表D．甲、乙都是电流表10．如图电路,电源电压恒为3V,电路中各元件连接正确且均完好,导线连接牢固且电流表、电压表接入量程合理,R1、R2为定值电阻,则下列说法正确的是（）A．当S1、S2都闭合时,V示数为零,A示数为零B．当S1、S2都闭合时,V示数为零,A有示数C．当S1闭合S2断开时,若R2短路,A有示数,V示数为零D．当S1闭合S2断开时,若R1断路,A示数为零,V示数为3V二、填空题11．一节普通干电池的电压为V，人体的安全电压是，风能实际上是的动能。

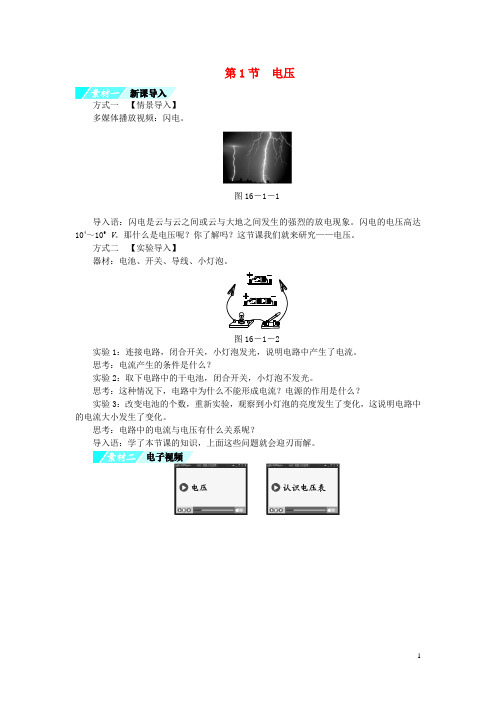

第1节电压方式一【情景导入】多媒体播放视频：闪电。
图16－1－1导入语：闪电是云与云之间或云与大地之间发生的强烈的放电现象。
闪电的电压高达104～109V。
那什么是电压呢？你了解吗？这节课我们就来研究——电压。
方式二【实验导入】器材：电池、开关、导线、小灯泡。
图16－1－2实验1：连接电路，闭合开关，小灯泡发光，说明电路中产生了电流。
思考：电流产生的条件是什么？实验2：取下电路中的干电池，闭合开关，小灯泡不发光。
思考：这种情况下，电路中为什么不能形成电流？电源的作用是什么？实验3：改变电池的个数，重新实验，观察到小灯泡的亮度发生了变化，这说明电路中的电流大小发生了变化。
思考：电路中的电流与电压有什么关系呢？导入语：学了本节课的知识，上面这些问题就会迎刃而解。
教材难点知识突破：电源是提供电压的装置，电压是形成电流的原因电流看不见、摸不着，为了说明电流的形成条件，我们可以用水流来类比。
多媒体播放动画：水流和电流的形成。
(详见光盘内容)图16－1－3容器A 、B 中的水面相平后，水不再流动[水位差(又叫水压)是使水定向流动的根本原因]。
要让水持续不断地流动，需采取措施：让抽水机抽水，使两容器中液面保持一定的水位差。
同理，要使电路中形成持续不断的电流，电路两端要保持一定的电位差，即电压。
用类比法和学生交流讨论得出： 灯泡――→类比水轮机 开关――→类比阀门电路――→类比水路电流――→类比水流电压――→类比水压电源――→类比抽水机Ｋ总结：电压是形成电流的原因，而电源是提供电压的装置。
[考点小说] 电压表是最基本的电学仪表之一，正确熟练掌握电压表的使用是学生应该掌握的基本技能，中考试卷中独立考查该知识点的题目并不多，常常结合实验探究一起考查，多以填空的形式出现在实验探究题、综合应用题中。
电压表的使用例题[常州中考] 小明将铜片、锌片插入土豆中，制成土豆电池。
如图16－1－4所示，闭合开关S1，发光二极管发光，此装置的能量转化方式主要是：________能转化为________能再转化为________能。

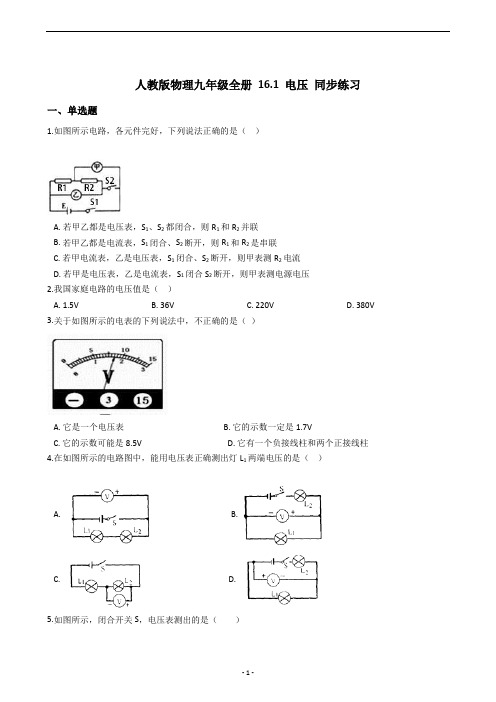

人教版物理九年级全册16.1 电压同步练习一、单选题1.如图所示电路，各元件完好，下列说法正确的是（）A. 若甲乙都是电压表，S1、S2都闭合，则R1和R2并联B. 若甲乙都是电流表，S1闭合、S2断开，则R1和R2是串联C. 若甲电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流D. 若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电源电压2.我国家庭电路的电压值是（）A. 1.5VB. 36VC. 220VD. 380V3.关于如图所示的电表的下列说法中，不正确的是（）A. 它是一个电压表B. 它的示数一定是1.7VC. 它的示数可能是8.5VD. 它有一个负接线柱和两个正接线柱4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B.C. D.5.如图所示，闭合开关S，电压表测出的是（）A. L1两端的电压B. L2两端的电压C. L1和L2两端的电压D. 电源两端的电压6.在图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.7.在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L2互换位置，那么（）A. 电流表的示数将变小，电压表的示数将变小B. 电流表的示数将变大，电压表的示数将不变C. 电流表的示数将不变，电压表的示数将变小D. 电流表的示数将不变，电压表的示数将不变8.如图所示，开关S闭合时，要使电压表测灯L2两端的电压，下列连接正确的电路图是（）A. B. C. D.9.如图所示，电压表的示数可能为（）A. 15VB. 3VC. 12.7VD. 2.7V10.下列仪表中，用来测量电压大小的仪表是（）A. 电子手表B. 电流表C. 电压表D. 电能表二、填空题11.一节干电池的电压一般是________V，我国家庭电路的电压是________V,对人体安全的电压是________V。
12.一节干电池的电压是________V，家庭生活用电的电压是________V，对人体安全的电压是________V，手机电池大概是________V，一节蓄电池的电压为________V.13.学生用电压表有________个接线柱，________个量程，当被测电路的电源是三节蓄电池时，应选用的电压表量程为________。
《电压》(基础篇)一、选择题1.一节干电池的电压是（）A．1.5伏 B．24伏 C．110伏 D．220伏2. 把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的（）A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能C．水果电池把内能转化为电能 D．金属片B是水果电池的正极3. 关于电压，下列说法正确的是（）A．电路两端存在电压，电路中一定存在电流B．只要电路中有电流，在电路两端就一定存在电压C．电压的国际单位有伏特、千伏、毫伏、微伏等D．经验证明高于36V的电压对人体是安全的4. 如图所示，能正确地测出小灯泡L1两端电压的电路是（）5. 如图所示，下列说法正确的是（）A．电流表、电压表的连接都是错误的B．S，S1和S2都闭合时，电流表测L2中的电流C．S，S1和S2都闭合时，电流表测L1中的电流D．S，S1和S2都闭合时，电压表只能测量L2两端的电压6. 如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S后，下列判断正确的是（）A．灯泡灯丝会烧坏 B．电流表会烧坏 C．电压表会烧坏 D．两表都会烧坏二、选择题7. 家用照明电路电压为 V，工厂用的动力电压是 V。
8. 单位换算：(1)56kV＝________V (2)700V＝________mV (3)2mV＝________V(4)90mV＝________kV (5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV9. 一只双量程电压表，使用“－、3”两个接线柱时，电压表的量程是________V。
分度值是________V；使用“－、15”两个接线柱时，电压表的量程是________V，分度值是________V。
10. 小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从流入电压表，从流出电压表，使用电压表时要注意选择合适的。
人教版九年级物理全一册《16.1电压》同步练习题（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法正确的是（）A．电压是形成电流的条件之一B．只要有自由电荷就能形成电流C．一个蓄电池的电压是1.5V D．同一个用电器两端的电压一定相等2．用电压表测小灯泡L1、L2两端电压，如图所示的四种电路中，正确的是( ) A．B．C．D．3．如图中．甲、乙两电表安装正确，其中（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电压表D．甲、乙都是电流表4．在探究串联电路电压特点的实验中，小红按电路图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
若电路中只有一处故障，则可能是（）A．L1短路B．L2短路C．开关短路D．电源短路5．如图所示，闭合开关电压表测量的是A．L1和电源两端电压B．L2两端的电压C．电源电压D．L1两端的电压6．如图所示的电路中，甲、乙分别接入电流表或电压表。
当S闭合后，为使两灯均能发光（）A．甲、乙均接入电压表B．甲、乙均接入电流表C．甲接入电流表，乙接入电压表D．甲接入电压表、乙接入电流表7．如题图所示，将橙子、番茄、火龙果分别用铜片和锌片插入它们中用导线连接，闭合开关，发光二极管发光。
下列说法中错误的是（）A．铜片、锌片、水果组成电源B．铜片是电源的正极C．这水果电池把化学能转化为电能D．若开关断开，插在火龙果上的铜片和锌片之间没有电压8．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N 依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（）A．滑动变阻器断路B．灯泡断路C．开关断路D．灯泡短路二、填空题9．图中A表的读数是，图中B表的读数是 .10．有三只灯并联在电路中，正常发光，若其中一只灯的灯丝断了，则另外两只灯发光；若其中一只灯泡被短路，则另外两只灯发光．（能/不能）11．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则L两端的电2压为V．12．如图所示，闭合开关S 后，电压表V1测量（选填“L1”或“L2”）两端的电压，电压表V2测量（选填“L1”或“L2”）两端的电压，通过灯L1的电流I1与通过灯L2的电流I2的关系是：I1I2（选填“＞”、“=”或“＜”）。
第1节电压知能演练提升能力提升1.下列说法正确的是()A.有电压就一定有电流B.有电流就一定有电压C.有电源的电路中一定有电流D.电流和电压总是同时存在的2.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述错误的是()A.一节干电池的电压是1.5 VB.家庭电路的电压是220 VC.手机电池电压是3.7 VD.对人体安全的电压是36 V3.下图是小明同学测量小灯泡L1两端电压的电路,图中有一条导线接错了,接错的导线是()A.导线1B.导线2C.导线3D.导线44.在下面的电路中,闭合开关S,能用电压表测量L2两端电压的是()5.电路如图所示,甲、乙、丙是连接在电路中的三只电学仪表。
闭合开关后,灯L1、L2均正常发光。
则()A.甲是电流表,乙、丙是电压表B.甲是电压表,乙、丙是电流表C.乙是电流表,甲、丙是电压表D.乙是电压表,甲、丙是电流表6.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程试触C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出7.如图所示,电源电压不变,闭合开关S,电路各元件工作正常。
一段时间后,若其中一只电压表示数变大,则()A.另一个电压表示数变小B.其中有一盏灯亮度不变C.灯L2可能断路D.灯L2可能短路8.某同学做用电压表测电压的实验,正确连接了电路,闭合开关后,电压表的示数如图所示,由此可以看出实验中存在的问题是,使实验结果更为精确的做法是。
9.(2017·山东枣庄中考)如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。
观察电压表的接线情况和指针偏转可知:锌片是盐水电池的极,电池的电压为 V。
10.用笔画线代替导线将实物图连接起来,使电压表能测出小灯泡两端的电压。
16.1电压1．电压（1）一段电路中有电流，它的两端就要有电压①电源是提供电压的装置（水果电池）（高压放电）②形成电流的两个条件：有电压（电源）和闭合回路（2）电压的字母及单位①字母：U②单位：伏特，简称伏，符号V③单位换算：1kV=103V、1V=103mV（1）电流压的连接①“调”：使用前调节调零旋钮，使指针指零②“选”：选择合适的量程。
一般有0-3V 和0-15V 两个量程③“并”：电压表和被测的用电器并联④“正进负出”：必须让电流从红色接线柱（或标识“+”号）流进，再从黑色接线柱（或标志“-”号）流出。
否则指针向左偏转⑤“读”：认清量程和分度值注：为避免电流过大烧坏电压表，在不能事先估测电压大小时，可以采用试触的方法。
（2）电压表特点①电压表相当于断路，并联接入电路后对原电路没有影响②电压表可以直接接在电源两侧（3）几个特殊情况①在只有一个用电器的电路中，用电器两端电压与电源电压相等②若电压表与导线并联，则电压表示数为零③若电压表串联接在电路中，所有的用电器不工作，则电压表示数接近（等于）电源电压1．下列说法中，正确的是（B）A．有电压就一定有电流B．有电流就一定有电压C．有电源的电路中一定有电流D．没有电源也可以形成电流2．一只实验室用的电压表有0～3V和0～15V两个量程。
在测电压时，先用0～15V量程试触，表盘上示数为1.6V，则（C）A．应改用一只量程更大的电压表来测B．应改用一只量程小于0～3V的电压表来测C．应改用0～3V量程来测D．既然有读数，应直接采用此量程做实验3．电路中有一个用电器，它两端的电压和通过它的电流，可通过下图的各个电表的刻度盘读出，正确的读数是（B）A．1.3V，0.5AB．6.5V，0.5AC．1.3V，2.5AD．6.5V，2.5A4．如下图所示，用电压表测电灯L1两端的电压的各种接法中错误的是（C）5．如右图所示，当开关闭合后，发现电压表读数为零，灯L2不亮。
《电压》同步练习一、单选题1.关于电压的作用，下列说法正确的是（）A.电压使电荷定向移动形成电流B.电压使导体中产生大量自由电荷形成电流C.电压使自由电荷定向移动形成电流D.电压只能使自由电子定向移动形成电流2.在国际单位制中，电压的单位是（）A.安培B.伏特C.瓦特D.焦耳3.用电高峰时，家庭电路里正在工作的白炽灯变暗，这说明供给它两端的电压（）A.升高了B.没有变C.降低了D.不能判断4.关于电压表的使用方法，下列叙述中不正确的是（）A.绝对不允许不经过用电器而把电压表直接接在电源两极上B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表，从负接线柱流出D.电压表要并联在被测电路两端5.某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A.3VB.1.5VC.2VD.1.2V6.关于电压和电流的关系，下列几种说法中正确的是（）A.电路中有电压则一定有电流B.电压和电流同时产生，同时消失C.有电压可能有电流，没电压一定没电流D.电流是产生电压的原因7.如图所示，闭合开关能测出小灯泡L2两端电压的电路是（）A. B.C. D.8.经验表明，对人体安全的电压不能高于（）A.12VB.36VC.220VD.380V9.学生实验用的电压表，当使用“-”和“15”两个按线柱时，电压表的量程和分度值分别是（）A.15V 0.5VB.15V 1VC.3V 0.1VD.3V 0.05V二、多选题10.如图所示电压表的指针位置，它的示数可能为（）A.4VB.0.08VC.0.8VD.0.711.中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）A.压电薄膜振动时可以产生电压B.小灯发光说明振动的压电薄膜中产生了电流C.发光小灯的数量与踩动踏板的频率有关D.增大踩动踏板的频率，压电薄膜发电的总功率变小12.小刚同学连接的电路如图所示，当他闭合开关后，两灯都能正常发光，下面的说法中正确的是（）A.通过a点的电流大于通过c点的电流B.通过a点的电流等于通过c点的电流C.电压表测出的是灯L1两端的电压D.电流表测出的是灯L2中通过的电流13.下列说法正确的是（）A.在连接电路的过程中，开关应该与被控制的用电器串联B.路灯总是同时亮，同时灭，它们是串联的C.电路中有电压就一定有电流D.电压表可以直接接在电源两极测电源电压三、填空题14.将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将 ______ 能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是 ______ （选填正、负）极．四、计算题15.如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．人教版物理九年级第十六章第1节《电压》同步练习答案和解析【答案】1.C2.B3.C4.A5.C6.C7.D8.B 9.A 10.AC 11.ABC 12.BD 13.AD14.化学；正15.解：（1）由图知，当两个开关均闭合，且电阻均为最小时，电流表的示数最大，所以电路中的最大电流为：I=+=+=0.4A＜0.6A，所以用0～0.6A的量程；按电路图连接电路，如图所示：（2）表格中应有电流、电压、电压的平均值几项内容，表格如下：电流I/A电压平均值/V电压U/VK1闭合、K2断开K1断开、K2闭合【解析】1. 解：A、电压的作用是使自由电荷发生定向移动，从而形成电流．故A错误；B、电压的作用是使自由电荷发生定向移动，从而形成电流；而不是产生自由电荷；故B错误；C、电压的作用是使自由电荷发生定向移动，从而形成电流．故C正确；D、电压的作用是使自由电荷发生定向移动，从而形成电流．自由电荷包括正电荷和负电荷；故D错误；故选C．（1）电压的作用是使自由电荷发生定向移动，从而形成电流．（2）自由电荷包括正电荷和负电荷；金属导体中定向移动的是自由电子．明确电压在电路中的作用，是解答此题的关键．2. 解：A、安培是电流的单位，不是电压的单位，故A错误；B、伏特是电压的单位，故B正确；C、瓦特是功率的单位，不是电压的单位，故C错误；D、焦耳是能量的单位，不是电压的单位，故D错误．故选B．根据对各物理量单位的掌握分析答题．本题考查了物理量的单位，是一道基础题，熟练掌握基础知识即可正确解题．3. 解：由于千家万户的用电器是并联，在用电高峰时，用电器的总功率很大，干路中电流特别大，干路导线中有电阻，根据公式U=IR，可知干路导线分压大，所以到各家各户时，电压必然小于220V，造成用电器的电功率降低，所以在用电高峰期时，家庭电路的白炽灯比正常发光时要暗些．故选C．根据并联电路电流、电压和电阻的规律，结合欧姆定律和电功率进行解释．本题考查了电学知识在实际生活中的应用，是中考常考题型．4. 解：A、电压表相当于断路，所以可以将电压表直接接到电源的两端，故A错误；B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，故B正确．C、电压表使用时的正负接线柱要正确，即要使电流从正接线柱流入电压表，从负接线柱流出，故C正确；D、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联，故D正确；故选A．电压表是测量用电器两端电压的仪表．电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触．此题是关于电压表使用的基本题目，只要熟悉电压表的使用规则就能正确解答．5. 解：一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是=2V．故选C．一节新干电池的电压为1.5V，两节新干电池电压为3V，读数不应大于3V，若大于了3V，说明读错量程了．本题考查了电压表的读数．注意要看清所使用的量程及对应的分度值，再读数．6. 解：A、电流产生的条件是：一是电路要闭合，二是有电源存在；因此有电压不一定有电流，故A错误；B、电路两端有电压，若电路是开路，电路中无电流，故B错误；C、电路两端有电压，当再闭合开关形成通路时，才会形成电流，当电路断开时，电路中没有电流，故C正确；D、电压是形成电流的原因，故D错误．故选C．电荷的定向移动形成电流，电压是使自由电荷定向移动形成电流的原因，电路中有持续电流的条件：一是有电源（电压），二是闭合电路，据此分析判断．本题考查了电流与电压的关系，知道电路中有持续电流的条件--有电源（电压）和通路（开关闭合）是本题的关键．7. 解：A、此图中电压表串联在干路中，不能测量的L2两端的电压，故A错误；B、该图中电压表与L1串联，没有并联在L2两端，不能测量的L2两端的电压，故B错误；C、该图中的电压表正负接线柱接反了，故C错误；D、该电压表测量的是L2两端的电压，且正负接线柱连接正确，故D正确；故选D．电压表应该并联在电路中，且测谁的电压就和谁并联；正负接线柱要正确，电流正进负出．掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．8. 解：对人体的安全电压是不高于36V．故选B．对人体的安全电压是不高于36V，我国照明电路的电压是220V，这些数据要记清．对于同一个人，电压越高，电流越大，电流经过人体造成的伤害就越大，我们一定要注意安全用电．9. 解：学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V，量程为0～15V；每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．故选A．电压表的量程是能测量的最大电压值，分度值是相邻的刻线（每一小格）代表的示数．使用任何测量工具，都有知道工具的量程、每一个大格、分度值等，才能正确读数．对于电压表或电流表的读数，首先确定量程，然后分清分度值，再根据指针位置读数．10. 解：由图知，电压表选择的量程为0～3V时，对应的分度值为0.1V，指针在第8个格处，所以电压表的示数为0.8V；电压表选择的量程为0～15V时，对应的分度值为0.5V，指针在第8个格处，所以电压表的示数为4V．故选AC．读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．本题考查的是电压表的读数，需要明确的是：电压表有两个量程，指针在同一位置，对应的电压是5：1．11. 解：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大，故ABC正确，D错误．故选ABC．发电机是利用电磁感应现象的原理制成的，该过程中消耗机械能，产生电能，产生电能的多少与导体运动的快慢有关，运动越快产生感应电流越多，发电的总功率越大．此题考查了发电机的原理及影响感应电流大小的因素，考查了学生根据题中信息，解答问题的能力．12. 解：分析电路图可知，电路由两个灯泡串联而成，所以电路中电流处处相等，即通过a点的电流等于通过c点的电流；电压表是并联在L2两端，所以测的就是灯L2两端的电压；电流表串联在电路中，而电路又是串联电路，所以电流表测的既是通过L1中的电流，也是通过L2中的电流．故选B、D．在串联电路中，电流处处相等；电压表要并联在电路中，并联在哪个用电器两端，测的就是该用电器两端的电压．该题考查学生对串联电路的认识情况，以及电流表和电压表的使用．是一道基础题，难度不大．13. 解：A、开关与被控制的用电器串联，才能控制用电器，A正确；B、路灯虽总是同时亮，同时灭，但一盏灯坏了，不会影响其它的路灯工作，说明路灯是并联的，由一个总开关控制，B错误；C、电路中有电压，若电路不闭合，则没有电流，C错误；D、电压表直接接在电源两极测电源电压，D正确．故选AD．解决此题需掌握：（1）开关与所控制的用电器串联；（2）路灯为并联；（3）有持续电流的条件：有电压，电路闭合；（4）电压表与所测电路并联．本题主要考查了有关电路的知识及电表的应用，属基础知识的考查，难度不大．14. 解：盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置．图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极．故答案为：化学；正（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断电池的极性．（2）盐水电池是将化学能转化为电能的装置．本题考查的是电源的能量转化和用电压表判断电池极性方法．运用电压表判断电池的正负极时，电压表正常偏转则连接电压表正接线柱的是电池的正极；电压表反向偏转时，连接电压表正接线柱的是电池的负极．15.（1）先根据I=计算出电路中的最大电流，从而确定电流表的量程，然后按电路图连接实物电路，注意电路元件的连接顺序和方式要一致；（2）根据电路图，分别将R1和R2接入电路中，测出电流I1、I2，求出电压，并求平均值，据此设计表格；此题是测量电源的电压实验，考查了欧姆定律的应用、电路的连接，实验表格的绘制，考查得较全面，有一定的难度．。
