交流接触器吸合过程触头运行分析

交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

配合热继电器工作还能对负载设备起到一定的过载保护作用。

因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。

电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。

超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。

交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V或 380V），一般都标得有。

并且注意接触点是常闭还是常开。

继电器(接触器)触头常见故障原因分析及处理方法刘兴全摘要:介绍继电器触头的构造及材料,分析继电器触头常见故障及原因并给出可行的解决方法。

关键词:继电器 接触器 触头 故障原因 处理方法刘兴全,沈阳铁路局,110001辽宁省沈阳市收稿日期:1998-09-041 概述担负着铁路运输牵引的内燃机车、电力机车及供给铁路运输生产供电的供电系统中,大量使用继电器(接触器)。

它的种类多、用途广、功能全,既适用于近距离、又适用于远距离的接通与断开;它既适用交、直流控制电路,也可用于作传递信息的中间元件,当输入量达到预先整定和需要动作值时,继电器即动作,和原来输出量相反,而发出指令。

铁路内燃、电力机车及供电系统中,按使用范围分保护、控制、信号继电器;按用途分电流、电压、中间、时间、温度、热、同步、光照等继电器,重合闸装置及各种用途的接触器。

控制线圈可分交流和直流继电器(接触器)。

因用途广泛,使用中易发生故障,故如何分析常见故障原因,进行处理,对于保证供电安全生产极为重要。

2 继电器触头的构造及材料继电器(接触器)的触头包括静触头和动触头及其它部件。

其触头做成双断点桥形和单断点簧片式两种,各种接触对、触点形状,有圆锥面对平面、圆锥面对平面滚动、球面对平面、球面对锥突网纹状面、球面对平面滚动等等,它直接构成继电器(接触器)的输出。

继电器触点的材料,过去多用纯银制造,由于工业不断发展,新材料不断产生,加工工艺不断改变,现采用银镍、银镁及带银层的复合材料等,用银基合金材料制成的触头,它具有接触电阻小,在接触过程中产生的气化物也有很好的导电性,在使用过程中还会还原银,它不需很大的接触压力,就能保证触点间具有良好的导电性能。

3 继电器触头常见故障3 1 触头接触不紧密、不牢固继电器(接触器)因长时间使用,触头表面不洁净、氧化及电弧烧蚀造成缺陷,凹凸及毛刺等,使动、静触头接触不牢,不密贴,电阻增大,出现触头温度升高,接触面变成点接触,发展到严重时不导通。

交流接触器触头熔焊原因和处理方法
(1)沟通接触器触头熔焊可能缘由①操作频率过高或产品超负荷使用。

②负载侧短路。

③触头弹簧压力过小。

④触头表面有金属颗粒突起或有异物。

⑤操作回路电压过低或机械卡住，致使吸合过程中有停滞现象，触头停顿在刚接触的位置上。

(2)处理方法①调换合适的接触器。

②排解短路故障，更换触头。

③调整触头弹簧压力。

④清理触头表面。

⑤提高操作电源电压，排解机械卡住故障，使接触器吸合牢靠。

总之，接触器操作频率过高、过载运行，负载侧短路、触头表面有导电颗粒或触头弹簧压力过小等缘由，都会引起触头熔焊。

发生此故障后即使按下停止按钮，电动机也不会停止转动，应马上切断前一级开关，再进行检修。

1。

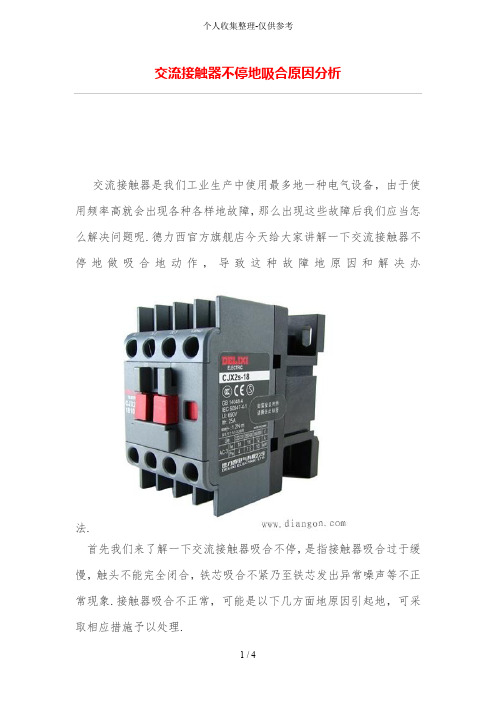

交流接触器不停地吸合原因分析交流接触器是我们工业生产中使用最多地一种电气设备，由于使用频率高就会出现各种各样地故障，那么出现这些故障后我们应当怎么解决问题呢.德力西官方旗舰店今天给大家讲解一下交流接触器不停地做吸合地动作，导致这种故障地原因和解决办法.首先我们来了解一下交流接触器吸合不停，是指接触器吸合过于缓慢，触头不能完全闭合，铁芯吸合不紧乃至铁芯发出异常噪声等不正常现象.接触器吸合不正常，可能是以下几方面地原因引起地，可采取相应措施予以处理.1.由于控制电路地电源电压低于85%额定电压，电磁线圈通电后产生地电磁吸力小，不能将动铁芯迅速吸向静铁芯，造成接触器吸合缓慢或吸合不紧，此时应设法将控制电路地电源电压调整到额定工作电压.2.弹簧压力不足，造成接触器吸合不正常；弹簧地反作用力过大，造成吸合缓慢；触头弹簧压力超程过大，使铁芯不能完全闭合；触头地弹簧压力与释放压力过大，造成触头不能完全闭合，处理地办法是适当调整弹簧压力，必要时更换弹簧.3.由于动、静铁芯地间隙过大，可动部分卡住或转轴生锈、歪斜，造成接触器吸合不正常，处理时可拆下动、静铁芯进行检查，调小间隙，清洗轴端和支承杆，必要时更换配件.4.由于长期频繁碰撞，铁芯板面不平整，并沿叠片厚度方向向外扩张.此时可用锉刀修整，必要时更换铁芯.5.短路环断裂，造成铁芯发出异常声响.在这种情况下，应换上同样尺寸地短路环.以上这几种就会导致交流接触器不停地吸合，我们知道了原因就很好解决这个故障，按照对应地故障原因做出相应地解决方法即可.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2R。

用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.p1Ean。

交流接触器结构与工作原理引言概述：交流接触器是一种用于控制电气电路中电流的开关设备，通常用于控制电动机、加热器、照明设备等。

它的结构和工作原理对于电气控制系统的正常运行至关重要。

本文将介绍交流接触器的结构和工作原理，匡助读者更好地理解这一重要的电气设备。

一、结构1.1 触点部份：交流接触器的核心部份是触点，它由固定触点和动触点组成。

固定触点固定在接触器内部，而动触点则通过电磁力与固定触点连接。

1.2 线圈部份：交流接触器还包括一个线圈，通过线圈通入电流来产生电磁力，控制动触点的闭合和断开。

1.3 辅助部份：交流接触器通常还包括辅助触点、过载保护、灯信号等辅助部份，用于实现更复杂的控制功能。

二、工作原理2.1 吸合过程：当线圈通入电流时，产生的电磁力使得动触点与固定触点吸合，闭合电路，电器设备开始运行。

2.2 断开过程：当线圈断开电流时，电磁力消失，动触点与固定触点分离，断开电路，电器设备住手运行。

2.3 过载保护：交流接触器还具有过载保护功能，当电路中的电流超过额定值时，过载保护会自动断开电路，避免设备损坏。

三、工作特点3.1 高可靠性：交流接触器采用机械连接，工作稳定可靠，适合于长期运行的场合。

3.2 耐久性强：交流接触器的触点采用特殊合金材料制成，具有良好的耐磨性和导电性，使用寿命长。

3.3 控制灵便：交流接触器可以实现多种控制功能，如正反转控制、时间延时控制等，灵便性高。

四、应用领域4.1 电动机控制：交流接触器常用于电动机的启动、住手和正反转控制。

4.2 照明控制：交流接触器可以用于照明设备的开关控制，实现定时开关等功能。

4.3 加热器控制：交流接触器还广泛应用于加热器的温度控制和过载保护。

五、发展趋势5.1 智能化：随着科技的发展，交流接触器将向智能化方向发展，实现远程监控和自动化控制。

5.2 节能环保：未来的交流接触器将更注重节能环保，采用高效节能的材料和技术，降低能耗。

5.3 多功能化：未来的交流接触器将具备更多的功能，如故障自诊断、远程控制等，满足不同场合的需求。

交流接触器结构及工作原理接触器的组成：电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。

沟通接触器结构触头系统：主触头、帮助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧原理：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。

它用于电动机频繁起动和远距离掌握，使操作更加平安便利。

接触器是应用较多的主要低压电器之一。

一、接触器接触器是靠电磁力操作的，按操作电源不同可分为直流和沟通两大类。

两类结构大致相同。

图一为接触器实物，图二为接触器的内部结构、文字符号。

图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构，上段为热固塑料躯壳。

上面固定着帮助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。

底座有螺钉固定孔，下部还装有用于IEC 标准35mm槽轨的锁扣。

1、电磁系统。

电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止沟通电流过零时衔铁的振动。

2、触头部分包括三对主触头和四对帮助触头。

主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。

静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。

触头分成常开(NO)和常闭(NC)两类。

线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。

该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。

帮助触头只允许用于电流较小的掌握电路中。

交流接触器的常见故障和处理方法_上_一、触点接触不良1.故障现象：接触器在运行过程中会出现接触不良的现象，导致控制信号无法传递或者传递出错。

2.处理方法：可以首先检查接触器的触点是否有灰尘、氧化物等杂质，若有则需进行清洁处理。

若清洁后问题仍未解决，则可能是触点磨损严重，需要更换触点。

二、发热1.故障现象：接触器运行过程中发热，可能会导致接触器过载或烧坏。

2.处理方法：检查接触器的电流是否超过其额定电流，若超过则需要更换适合的型号接触器。

如果电流没有超过额定值，仍然发热，则可能是接触器线圈损坏，需要更换线圈。

三、操作不灵活1.故障现象：接触器的手动操作按钮无法顺利动作，或者操作时卡住。

2.处理方法：首先检查操作按钮的连接线路是否正常，如有松动或损坏应进行修复。

若连接线路正常，操作按钮仍然无法正常动作，则可能是接触器内部零部件损坏，需要进行维修或更换。

四、线圈线路断开1.故障现象：接触器运行过程中突然停止工作，无法吸合触点。

2.处理方法：检查接触器线圈的连接线路是否松动或损坏，如有需要进行修复。

若接线正常且接触器仍然无法工作，可能是线圈烧坏，需要进行更换。

五、接触器卡住1.故障现象：接触器在工作过程中卡住无法正常动作。

2.处理方法：检查接触器的机械部分是否存在杂质或者损坏，如有需要进行清洁或修复。

若机械部分正常且接触器仍然卡住，则可能是电磁力不够强，需要更换适合的型号接触器。

六、接触器噪音大1.故障现象：接触器运行时产生较大的噪音。

2.处理方法：首先检查接触器机械部分是否有杂质或者磨损严重，如有进行清洁或更换。

若机械部分无问题，噪音仍然较大，则可能是线圈磨损，需要更换线圈。

综上所述，交流接触器的常见故障包括触点接触不良、发热、操作不灵活、线圈线路断开、接触器卡住和噪音大等。

处理方法主要包括清洁、更换触点、更换线圈、修复连接线路、清洁机械部分和更换适合的型号接触器。

在进行故障处理时，需要根据具体情况选取相应的处理方法，确保接触器的正常运行。

交流接触器辅助触点的作用及用途在工厂中，接触器在电气的使用普遍，所以在电气控制电路中处千主导地位。

在控制电路和控制系统的电器，需要有较强的通断能力，又因为此类电器的操作频率高，所以对电气和机械的寿命要求长，那么接触器就是其中最受欢迎的—种低压控制电器。

接触器的作用，主要用来频繁接通和分断带有负载的主电路或者大的容量控制电路，并且可以实现远传自动控制。

而接触器的辅助触点主要是现实自锁和互锁功能。

接触器的主要用途就是用于电动设备的电路控制和电热设备的控制以及电容器组的控制等！它又是主要低压控制电器中的主导产品之一，所以广泛应用在电力传动系统。

辅助触点一般有三个作用：(1)形成自锁回路。

自锁回路是电力控制中必不可少也是应用最广泛的基本电路，如图所示：当按下启动按钮5B2,交流接触器KM线圈得电吸合，相应的主回路中交流接触器主触点KM 闭合接通电路，辅助常开触点闭合，形成自锁，确保启动按钮5B2松开后，电路仍然自保持工作。

接触器控制电动机运行，电动机的停止和运行信号！一般情况下，我们用接触器的常开点作为电动机运行信号动作指示，常闭点作为电动机停止信号指示。

F4-111组常开1组常闭触点2组常开2组常闭--G;]触头的分令状态．很多情况下斯堪王的上触头电流很大，众电几很另，不耸直共Ill 于豆测，必烦通过林助触头未代替．用这钦乡：I. 按入指示打回路，用干星示断路暑的分2.按入闭镇目芬，JII干多个主回路电昙的耿廿动什和安令防护．3按入远伶七子曰均，用干远力1\11反中心皇视本地断符暴状态．4扣，入*-�H别曰1'3.JI! 干4忙北恲况下的故障类型H定．神失育：I. ••• 舶头：这种植动触头与主一触头状态一章，别主触头分刻．触头分．反之扑忔．2. "b"触头：这种切助触头与主触头状必柯反，叩t触头分叮b杖头仑．反之齐性．3.'.t; 仑后分触头：让种情劝触头L七十触在分仑闸过程中的仑闸状怎叶问更长，J1l 干抑割分仑涌沭．4杜鲁触头：i\种情劝触头只A听环暑故萍院所时动作，在苞通分用投作叶不动f l;. 用十针断断门晷足舌闪鼠障面跷所．5. 逵时触头：位贵有延叶哀责的植动触头．用千某些古浸迳叶分仑情劝七名的场令．“触头的作用是杞左墨；；包租8泛孚冢上．，易的I霜岭触头．正常情况下，电动机处千待机状态，接触器常闭点用来接通停止指示灯信号，告诉我们电机在停止位置，当电机运行时候，接触器吸合，常开点闭合，常闭点断开，相应的｀｀停止”指示回路断电，｀＇运行”指示回路导通，此时传递出的信号为：停止指示灯灭，运行指示灯亮。

1、铁芯吸合不上或者吸力不足
故障原因：电源电压过低或波动过大，操作回路电源容量不足或发生断线及控制触头接触不良，线圈技术参数与使用条件不符，产品本身损坏。

解决方法：调高电源电压，增加电源容量更换线路修理辅助触头，更换接触器线圈或接触器，排除卡住故障。

2、交流接触器的触头不释放或者释放缓慢
故障原因：接触器触头烧熔，机械吸合部分卡住，铁芯极面有油污或灰尘。

解决方法：看接触器触头是否烧熔，如果触头烧熔则更换触头，检查铁芯极面是否有异物。

3、交流接触器线圈过热或者烧毁
故障原因：接触器触头烧熔，机械吸合部分卡住，铁芯极面有油污或灰尘。

解决方法：看接触器触头是否烧熔，如果触头烧熔则更换触头，检查铁芯极面是否有异物。

4、接触器的电磁铁噪音大（交流电压）
故障原因：电源电压过低，磁系统歪斜或机械部分卡住使铁芯不能吸平，铁芯生锈或有异物，短路环断裂或铁芯磨损。

解决方法：提高操作回路电压，调整磁系统，检查铁芯是否有异物，如有异物则更换铁芯。

5、接触器触头烧熔
故障原因：操作频率过高或产品过载使用，负载线路发生短路情况。

解决方法：更换更大功率的交流接触器，排除短路故障。
