2017年高考物理专题冲刺 专题19 电磁感应现象、楞次定律(含解析)

第一节 电磁感应现象 楞次定律【要点归纳】一、磁通量1．磁通量的定义式：Φ＝BS ，适用条件：磁场是匀强磁场，且磁场方向与平面垂直． 2．单位：国际单位制是韦伯，简称韦，符号是Wb,1 Wb ＝1 T·m 2。

3．当平面与磁场方向不垂直时，穿过平面的磁通量可用平面在垂直于磁场B 的方向的投影面积进行计算，即Φ＝BS ⊥＝BS cos_θ(如图)．4．引申：B ＝ΦS ，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度B 又叫磁通密度。

5．磁通量的正、负(1)磁通量是标量，但有正、负，若以磁感线从某一面上穿入时磁通量为正值，则磁感线从此面穿出时即为负值。

(2)若同时有磁感线沿相反方向穿过同一平面，且正向磁通量大小为Φ1，反向磁通量大小为Φ2，则穿过该平面的合磁通量Φ＝Φ1－Φ2。

6．磁通量的变化量(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS 。

(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S 。

(3)B 和S 同时变化，则ΔΦ＝Φ2－Φ1。

但此时ΔΦ≠ΔB ·ΔS 。

二、电磁感应的发展史1．“电生磁”的发现：1820年，丹麦物理学家奥斯特发现载流导线能使小磁针偏转，这种作用称为电流的磁效应．2．“磁生电”的发现：1831年，英国物理学家法拉第发现了“磁生电”的现象，这种现象叫作电磁感应，产生的电流叫作感应电流．三、实验探究感应电流产生的条件1．闭合电路的部分导体切割磁感线：在初中学过，当闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流，如图所示。

导体棒左右平动、前后平动、上下平动，观察电流表的指针，把观察到的现象记录在表1中。

表1导体棒的运动表针的摆动方向导体棒的运动表针的摆动方向向右平动向左向后平动不摆动向左平动向右向上平动不摆动向前平动不摆动向下平动不摆动结论：只有左右平动时，导体棒切割磁感线，才有电流产生；前后平动、上下平动，导体棒都不切割磁感线，没有电流产生2．向线圈中插入磁铁，把磁铁从线圈中拔出如图所示，把磁铁的某一个磁极向线圈中插入，或从线圈中抽出，或静止地放在线圈中。

感应电流方向的判断　楞次定律一、基础知识（一）感应电流方向的判断1、楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2、右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体棒切割磁感线产生感应电流．3、利用电磁感应的效果进行判断的方法：方法1：阻碍原磁通量的变化——“增反减同”．方法2：阻碍相对运动——“来拒去留”．方法3：使线圈面积有扩大或缩小的趋势——“增缩减扩”方法4：阻碍原电流的变化(自感现象)——“增反减同”.（二）利用楞次定律判断感应电流的方向1、 楞次定律中“阻碍”的含义2、 楞次定律的使用步骤n （三）“一定律三定则”的应用技巧1、应用现象及规律比较基本现象应用的定则或定律运动电荷、电流产生磁场安培定则磁场对运动电荷、电流有作用力左手定则部分导体做切割磁感线运动右手定则电磁感应闭合回路磁通量变化楞次定律2、应用技巧无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断．“电生磁”或“磁生电”均用右手判断．二、练习1、下列各图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是 (　)　答案　CD解析　根据楞次定律可确定感应电流的方向：以C 选项为例，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则判断感应电流的方向——与图中箭头方向相同．线圈的上端为S 极，磁铁与线圈相互排斥．运用以上分析方法可知，C 、D 正确．2、如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看)( )A ．沿顺时针方向B ．先沿顺时针方向后沿逆时针方向C ．沿逆时针方向D ．先沿逆时针方向后沿顺时针方向答案　C解析　条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流(自左向右看)为逆时针方向，C 对．3、如图所示，当磁场的磁感应强度B 增强时，内、外金属环上的感应电流的方向应为(　)A ．内环顺时针，外环逆时针B ．内环逆时针，外环顺时针C ．内、外环均为顺时针D ．内、外环均为逆时针答案　A解析　磁场增强，则穿过回路的磁通量增大，故感应电流的磁场向外，由安培定则知感应电流对整个电路而言应沿逆时针方向；若分开讨论，则外环逆时针，内环顺时针，A 正确.4、如图所示，在直线电流附近有一根金属棒ab ，当金属棒以b 端为圆心，以ab 为半径，在过导线的平面内匀速旋转到达图中的位置时( )A ．a 端聚积电子B ．b 端聚积电子C ．金属棒内电场强度等于零D ．U a >U b 答案　BD解析　因金属棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a 端的电势高于b 端的电势，b 端聚积电子，B 、D 正确．5、 金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引，后相互排斥D ．先相互排斥，后相互吸引答案　D解析　磁铁靠近圆环的过程中，穿过圆环的磁通量增加，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的原磁通量的增加，与原磁场方向相反，如图甲所示，二者之间是斥力；当磁铁穿过圆环下降离开圆环时，穿过圆环的磁通量减少，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的磁通量的减少，二者方向相同，如图乙所示，磁铁与圆环之间是引力．因此选项D 正确．也可直接根据楞次定律中“阻碍”的含义推论：来则拒之，去则留之分析．磁铁在圆环上方下落过程是靠近圆环．根据来则拒之，二者之间是斥力；当磁铁穿过圆环后继续下落过程是远离圆环．根据去则留之，二者之间是引力．因此选项D 正确．6、如图所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导体线圈，当滑动变阻器R 的滑片P 自左向右滑动过程中，线圈ab 将( )A ．静止不动B ．逆时针转动C ．顺时针转动D ．发生转动，但因电源的极性不明，无法确定转动的方向答案　C解析　当P 向右滑动时，电路中电阻减小，电流增大，穿过线圈ab 的磁通量增大，根据楞次定律判断，线圈ab 将顺时针转动．7、如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H 处同时释放(各线框下落过程中不翻转)，则以下说法正确的是( )A ．三者同时落地B ．甲、乙同时落地，丙后落地C ．甲、丙同时落地，乙后落地D ．乙、丙同时落地，甲后落地答案　D 解析　甲是闭合铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙不是闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，所需时间相同，故D 正确．8、如图，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断中正确的是( )A ．金属环在下落过程中机械能守恒B ．金属环在下落过程中动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力答案　B解析　金属环在下落过程中，磁通量发生变化，闭合金属环中产生感应电流，金属环受到磁场力的作用，机械能不守恒，A 错误．由能量守恒知，金属环重力势能的减少量等于其动能的增加量和在金属环中产生的电能之和，B 正确．金属环下落的过程中，机械能转变为电能，机械能减少，C 错误．当金属环下落到磁铁中央位置时，金属环中的磁通量不变，其中无感应电流，和磁铁间无作用力，磁铁所受重力等于桌面对它的支持力，由牛顿第三定律，磁铁对桌面的压力等于桌面对磁铁的支持力，等于磁铁的重力，D 错误．9、如图所示，绝缘水平面上有两个离得很近的导体环a 、b .将条形磁铁沿它们的正中向下移动(不到达该平面)，a 、b 将如何移动( )A ．a 、b 将相互远离B ．a 、b 将相互靠近C ．a 、b 将不动D ．无法判断答案　A解析　根据Φ＝BS ，条形磁铁向下移动过程中B 增大，所以穿过每个环中的磁通量都有增大的趋势．由于S 不可改变，为阻碍磁通量增大，导体环会尽量远离条形磁铁，所以a 、b 将相互远离．10、如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f 的情况，以下判断正确的是( )A ．F N 先大于mg ，后小于mgB ．F N 一直大于mgC ．F f 先向左，后向右D ．F f 一直向左答案　AD 解析　条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留”关系可知A 、D 正确，B 、C 错误．11、如图所示，线圈M 和线圈N 绕在同一铁芯上．M 与电源、开关、滑动变阻器相连，P 为滑动变阻器的滑动触头，开关S 处于闭合状态，N 与电阻R 相连．下列说法正确的是( )A ．当P 向右移动时，通过R 的电流为b 到a B ．当P 向右移动时，通过R 的电流为a 到b C ．断开S 的瞬间，通过R 的电流为b 到a D ．断开S 的瞬间，通过R 的电流为a 到b答案　AD解析　本题考查楞次定律．根据右手螺旋定则可知M 线圈内磁场方向向左，当滑动变阻器的滑动触头P 向右移动时，电阻减小，M 线圈中电流增大，磁场增大，穿过N 线圈内的磁通量增大，根据楞次定律可知N 线圈中产生的感应电流通过R 的方向为b 到a ，A正确，B 错误；断开S 的瞬间，M 线圈中的电流突然减小，穿过N 线圈中的磁通量减小，根据楞次定律可知N 线圈中产生的感应电流方向为a 到b ，C 错误，D 正确．12、如图所示，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向上滑动，下面说法中正确的是( )A ．穿过线圈a 的磁通量变大B ．线圈a 有收缩的趋势C ．线圈a 中将产生俯视顺时针方向的感应电流D ．线圈a 对水平桌面的压力F N 将增大答案　C解析　P 向上滑动，回路电阻增大，电流减小，磁场减弱，穿过线圈a 的磁通量变小，根据楞次定律，a 环面积应增大，A 、B 错；由于a 环中磁通量减小，根据楞次定律知a 环中感应电流应为俯视顺时针方向，C 对；由于a 环中磁通量减小，根据楞次定律，a 环有阻碍磁通量减小的趋势，可知a 环对水平桌面的压力F N 减小，D 错．13、两根相互平行的金属导轨水平放置于图10所示的匀强磁场中，在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力F 作用下向右运动时，下说法中正确的是( )A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →D C ．磁场对导体棒CD 的作用力向左D ．磁场对导体棒AB 的作用力向左答案　BD解析　利用楞次定律．两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B →A →C →D →B .以此为基础，再根据左手定则进一步判定CD 、AB 的受力方向，经过比较可得正确答案．14、如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c 中将有感应电流产生且被螺线管吸引( )A ．向右做匀速运动B ．向左做减速运动C ．向右做减速运动D ．向右做加速运动答案BC解析　当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错．15、如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动( )A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动答案　BD解析　ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd杆保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下增大，由楞次定律知L2中感应电流产生的磁场方向向上，故通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确．16、如图甲所示，等离子气流由左边连续以v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接．线圈A内有随图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示．则下列说法正确的是 ( )A．0～1 s内ab、cd导线互相排斥B．1 s～2 s内ab、cd导线互相排斥C．2 s～3 s内ab、cd导线互相排斥D．3 s～4 s内ab、cd导线互相排斥答案　CD解析　由图甲左侧电路可以判断ab中电流方向由a到b；由右侧电路及图乙可以判断，0～2 s内cd中电流为由c到d，跟ab中的电流同向，因此ab、cd相互吸引，选项A、B 错误；2 s～4 s内cd中电流为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确．17、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析　MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由M→NL1中感应电流的磁场方向向上Error!；若L2中磁场方向向上减弱PQ中电流为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为P→Q且增大,向左加速运动．答案　BC18、如图所示，通电导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是( )A．cd中通有由d→c方向逐渐减小的电流B．cd中通有由d→c方向逐渐增大的电流C．cd中通有由c→d方向逐渐减小的电流D．cd中通有由c→d方向逐渐增大的电流答案　BD19、如图所示，线圈由A位置开始下落，在磁场中受到的安培力如果总小于它的重力，则它在A、B、C、D四个位置(B、D位置恰好线圈有一半在磁场中)时，加速度关系为( ) A．a A>a B>a C>a DB．a A＝a C>a B>a DC．a A＝a C>a D>a BD．a A＝a C>a B＝a D答案　B解析　线圈在A、C位置时只受重力作用，加速度a A＝a C＝g.线圈在B、D位置时均受两个力的作用，其中安培力向上，重力向下．由于重力大于安培力，所以加速度向下，大小a＝g－<g.又线圈在D点时速度大于B点速度，即F D>F B，所以Fma D<a B，因此加速度的关系为a A＝a C>a B>a D，选项B正确．20、(2011·上海单科·13)如图，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方的感应电流，且具有收缩趋势，由此可知，圆环a ( )A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转解析　由楞次定律知，欲使b 中产生顺时针电流，则a 环内磁场应向里减弱或向外增强，a 环的旋转情况应该是顺时针减速或逆时针加速，由于b 环又有收缩趋势，说明a 环外部磁场向外，内部向里，故选B.答案　B 21、如图 (a)所示，两个闭合圆形线圈A 、B 的圆心重合，放在同一水平面内，线圈A 中通以如图(b)所示的交变电流，t ＝0时电流方向为顺时针(如图中箭头所示)，在t 1～t 2时间段内，对于线圈B ，下列说法中正确的是( )A ．线圈B 内有顺时针方向的电流，线圈有扩张的趋势B ．线圈B 内有顺时针方向的电流，线圈有收缩的趋势C ．线圈B 内有逆时针方向的电流，线圈有扩张的趋势D ．线圈B 内有逆时针方向的电流，线圈有收缩的趋势答案　A解析　在t 1～t 2时间段内，A 线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B 线圈中的电流为顺时针方向．线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t 1～t 2时间段内B 线圈内的Φ增强，根据楞次定律，只有B 线圈增大面积，才能阻碍Φ的增加，故选A.22、 (2011·海南单科·20)如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O 点，将圆环拉至位置a 后无初速度释放，在圆环从a 摆向b 的过程中( )A ．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向答案　AD解析　圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流方向为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流方向为顺时针；再摆到b的过程中，磁通量向外减小，感应电流方向为逆时针，A正确，B错误；由于圆环所在处的磁场，上下对称，所受安培力在竖直方向平衡，因此总的安培力方向沿水平方向，故C错误，D正确．。

第一讲电磁感应现象楞次定律1.磁通量(1)定义：磁感应强度与面积的乘积，叫做穿过这个面的磁通量.(2)定义式：Φ＝BS.说明：该式只适用于匀强磁场的情况，且式中的S是跟磁场方向垂直的面积；若不垂直，则需取平面在垂直于磁场方向上的投影面积，即Φ＝BS⊥＝BS sin θ，θ是S与磁场方向的夹角.(3)磁通量Φ是标量，但有正负.Φ的正负意义是：从正、反两面哪个面穿入，若从一面穿入为正，则从另一面穿入为负.(4)单位：韦伯，符号：Wb.(5)磁通量的意义：指穿过某个面的磁感线的条数.(6)磁通量的变化：ΔΦ＝Φ2－Φ1，即末、初磁通量之差.①磁感应强度B不变，有效面积S变化时，则ΔΦ＝Φ2－Φ1＝B·ΔS②磁感应强度B变化，磁感线穿过的有效面积S不变时，则ΔΦ＝Φ2－Φ1＝ΔB·S③磁感应强度B和有效面积S同时变化时，则ΔΦ＝Φ2－Φ1＝B2S2－B1S12.电磁感应现象利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流.(1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0.(2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势.3.楞次定律(1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化.楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便.(2)右手定则①适用范围：导线切割磁感线产生感应电动势.②判定方法：伸开右手，让大拇指与四指垂直，并与手掌在同一平面内，让磁感线垂直穿过掌心，大拇指指向导线运动的方向，其余四指所指方向即为感应电流的方向.(3)楞次定律的另一种表述感应电流总是阻碍产生它的那个原因，表现形式有三种：①阻碍原磁通量的变化；②阻碍物体间的相对运动；③阻碍原电流的变化(自感).4.如何理解楞次定律中“阻碍”一词（1）谁阻碍谁——感应电流的磁通量阻碍产生感应电流的磁通量.（2）阻碍什么——阻碍的是穿过回路的磁通量的变化，而不是磁通量本身.（3）如何阻碍——原磁通量增加时，感应电流的磁场方向与原磁场方向相反；原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”.（4）阻碍的结果——阻碍并不是阻止，结果是增加的最终还得增加，减少的最终还得减少.【例1】如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流()A.沿abcd方向B.沿dcba方向C.由Ⅰ到Ⅱ是沿abcd方向，由Ⅱ到Ⅲ是沿dcba方向D.由Ⅰ到Ⅱ是沿dcba方向，由Ⅱ到Ⅲ是沿abcd方向解析：由条形磁铁的磁场(如图所示)可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少.当线圈从位置Ⅰ到Ⅱ，穿过abcd自下而上的磁通量减少，感应电流的磁场阻碍其减少，则在线圈中产生感应电流的方向为abcd；当线圈从位置Ⅱ到Ⅲ，穿过abcd自上而下的磁通量增加，由楞次定律可知感应电流的方向是abcd.故此题的答案为A.答案：A【练习1】如图所示，两条互相平行的导线M、N中通过大小相等、方向相同的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，则在移动过程中线框中的感应电流的方向为( )A.先顺时针后逆时针B.先逆时针后顺时针C.一直是逆时针D.一直是顺时针解析：M、N之间的磁场是两导线产生的磁场的叠加，可以以M、N两导线之间的中心面OO′为界，在OO′右边合磁场的方向垂直纸面向外，在OO′左边，合磁场的方向垂直纸面向内.线框从右向左移动到OO′中间以前，垂直纸面向外穿过线框的磁通量减少；移动到中间时磁通量为零；越过中间向左时，垂直纸面向内穿过线框的磁通量增加.由楞次定律可以判断感应电流的方向始终为逆时针方向.答案：C【例2】如图甲所示，光滑固定导轨MN、PQ水平放置，两根导体棒a、b平行放于导轨上，形成一个闭合回路.当条形磁铁从高处下落接近回路时()A.导体棒a、b将互相靠拢B.导体棒a、b将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g解析：以N极向下为例：第一步，原磁场方向：向下(如图乙所示).第二步，原磁通量变化：增加.第三步，判断感应电流的磁场方向：感应电流的磁场与原磁场方向相反(向上).第四步，判断感应电流的方向：利用安培定则确定，俯视为逆时针.知道了导体棒a、b中的电流方向，就可根据左手定则判断受力方向：a受力向右下方，b受力向左下方，所以导体棒a、b将互相靠拢，同时对导轨的压力增加.根据牛顿第三定律，磁铁受到向上的阻力作用，则加速度小于g.所以选项A、D正确.答案：AD【练习2】如图所示，一水平放置的圆形通电线圈1固定，从上向下看电流方向为逆时针方向，另一较小的圆形线圈2从线圈1的正上方下落.在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈1的正下方过程中，从上往下看线圈2( )A.有顺时针方向的感应电流B.先是顺时针方向，后是逆时针方向的感应电流C.先是逆时针方向，后是顺时针方向的感应电流D.在线圈1的上、下两边的加速度都小于g解析：线圈1中电流(恒定)建立的磁场方向如图所示.线圈2下落过程中经过线圈1正上方时，磁场向上，且磁通量正在增大，由楞次定律可知，线圈2中产生的感应电流建立的磁场方向应向下，由安培定则可知线圈2中的电流应沿顺时针方向(俯视)；当线圈2在线圈1正下方下落时，穿过线圈2中的磁场方向向上，且磁通量正在减小，由楞次定律可知，此时，线圈2中产生的感应电流的磁场应与原磁场同向，即向上，再根据安培定则可知，线圈2中的感应电流应沿逆时针方向(俯视)，如图所示.当线圈中有感应电流时就会受到力的作用，此作用力向上，要“阻碍”线圈的下降，但不能“阻止”，也就是说磁场力始终小于重力(两线圈位于同一水平面时等于重力)，所以线圈2在线圈1的上、下两边时都向下加速，但加速度都小于g，所以选项B、D正确.答案：BD【例3】如图所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO′与磁场边界重合，线圈按图示方向匀速转动(ab 向纸外，cd 向纸内).若从图示位置开始计时，并规定电流方向沿a →b →c →d →a 为正方向，则线圈内感应电流随时间变化的图象是( )解析：在第一个14周期内，由图可看出磁场的方向，容易得到感应电流方向与规定的正方向相反；在第二个14周期内，虽然磁场方向不变，但线圈平面已经转动，ab 离开磁场，cd 进入磁场，与第一个14周期相比，磁感线是从线圈的不同“面”进入线圈平面，由楞次定律可判断电流方向仍与正方向相反；同理，可判断后半个周期电流的方向与正方向相同.所以选项A 正确.答案：A【练习3】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，当PQ 在外力的作用下运动时，MN 在磁场的作用下向右运动，则PQ 所做的运动可能是( )A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动解析：要使金属棒MN 在磁场中运动，必须使其中有电流流过，这只能是线圈L 1产生感应电流.根据题意，引起线圈L 1产生感应电源的磁场应是线圈L 2产生的磁场，这个磁场应由线圈L 2中的电流产生.当PQ 向右运动时，用右手定则可判断出PQ 中感应电流的方向是由Q →P ，由安培定则可判断出穿过L 2、L 1的磁场方向是自下而上的；若PQ 向右加速运动，则穿过L 2、L 1的磁通量增加，用楞次定律可判断出流过MN 的感应电流从M →N ，用左手定则可判断出MN 受到向左的安培力，将向左运动，可见选项A 不正确.若PQ 向右减速运动，流过MN 的感应电流方向、感应电流所受的安培力的方向均将反向，MN 向右运动，所以选项C 是正确的.同理可判断出选项B 是正确的，而D 不正确.答案：BC【例4】如图，CDEF 为闭合线圈，AB 为电阻丝.当滑动变阻器的滑动头向下滑动时，线圈CDEF 中的感应电流在G 处产生的磁感应强度的方向是“·”时，电源的哪一端是正极？解析：当线圈CDEF中的感应电流在G处产生的磁感应强度的方向是“·”时，它在线圈内部产生磁感应强度方向应是“×”，AB中增强的电流在线圈内部产生的磁感强度方向是“·”，所以，AB中电流的方向是由B流向A，故电源的下端为正极.【练习4】(多选)如图所示的电路中，若放在水平光滑金属导轨上的ab棒突然向右移动，这可能发生在()A．闭合开关S的瞬间B．断开开关S的瞬间C．闭合开关S后，减小滑动变阻器R的阻值时D．闭合开关S后，增大滑动变阻器R的阻值时解析：闭合S瞬间，通过L2的磁感线向下，磁通量增大，由楞次定律知，感应电流方向为a→b。

易错点22 电磁感应现象楞次定律易错总结一、磁通量的变化磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图(a)所示．(2)有效面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和有效面积S都不变，它们之间的夹角发生变化．如图(c)所示．二、感应电流的产生条件当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．三、对楞次定律的理解1．楞次定律中的因果关系楞次定律反映了电磁感应现象中的因果关系，磁通量发生变化是原因，产生感应电流是结果．2．对“阻碍”的理解问题结论谁阻碍谁感应电流的磁场阻碍引起感应电流的磁场(原磁场)的磁通量的变化为何阻碍(原)磁场的磁通量发生了变化阻碍什么阻碍的是磁通量的变化，而不是阻碍磁通量本身如何阻碍当原磁场磁通量增加时，感应电流的磁场方向与原磁场的方向相反；当原磁场磁通量减少时，感应电流的磁场方向与原磁场的方向相同，即“增反减同”结果如何阻碍并不是阻止，只是延缓了磁通量的变化，这种变化将继续进行，最终结果不受影响3.“阻碍”的表现形式从磁通量变化的角度看：感应电流的效果是阻碍磁通量的变化．从相对运动的角度看：感应电流的效果是阻碍相对运动．解题方法楞次定律的应用应用楞次定律判断感应电流方向的步骤(1)明确所研究的闭合回路，判断原磁场方向．(2)判断闭合回路内原磁场的磁通量变化．(3)依据楞次定律判断感应电流的磁场方向．(4)利用右手螺旋定则(安培定则)判断感应电流的方向．【易错跟踪训练】易错类型1：对物理概念理解不透彻1．（2020·江苏姜堰中学）学习物理除了知识的学习外，还要领悟并掌握处理物理问题的思想与方法。

下列关于物理学中的思想方法叙述正确的是（）A．伽利略在研究自由落体运动时采用了微元法B．法拉第在研究电磁感应现象时利用了理想实验法C．在探究求合力方法的实验中使用了等效替代的思想D．在探究加速度与力、质量的关系实验中使用了理想化模型的思想方法【答案】C【详解】A．伽利略在研究自由落体运动时采用了实验和逻辑推理的方法。

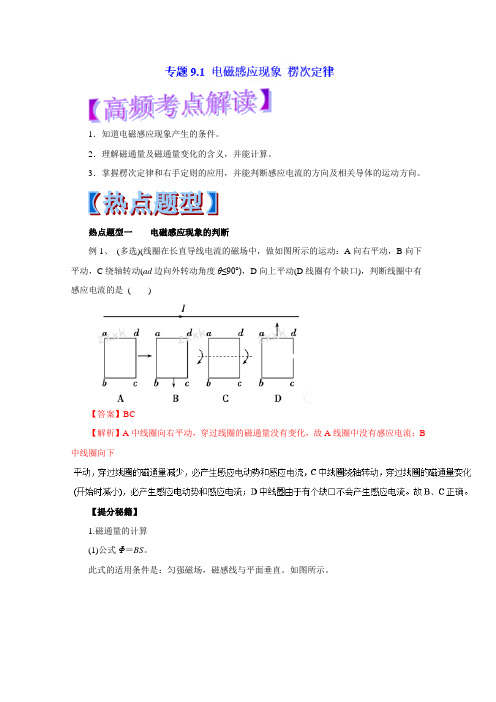

1．知道电磁感应现象产生的条件。

2．理解磁通量及磁通量变化的含义，并能计算。

3．掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向。

热点题型一电磁感应现象的判断例1、(多选)(线圈在长直导线电流的磁场中，做如图所示的运动：A向右平动，B向下平动，C绕轴转动(ad边向外转动角度θ≤90°)，D向上平动(D线圈有个缺口)，判断线圈中有感应电流的是()【答案】BC【解析】A中线圈向右平动，穿过线圈的磁通量没有变化，故A线圈中没有感应电流；B 中线圈向下【提分秘籍】1.磁通量的计算(1)公式Φ＝BS。

此式的适用条件是：匀强磁场，磁感线与平面垂直。

如图所示。

(2)在匀强磁场B中，若磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁感线方向上的投影面积；公式Φ＝B·S cosθ中的S cosθ即为面积S在垂直于磁感线方向的投影，我们称之为“有效面积”。

(3)磁通量有正负之分，其正负是这样规定的：任何一个面都有正、反两面，若规定磁感线从正面穿入为正磁通量，则磁感线从反面穿入时磁通量为负值。

若磁感线沿相反的方向穿过同一平面，且正向磁感线条数为Φ1，反向磁感线条数为Φ2，则磁通量等于穿过该平面的磁感线的净条数(磁通量的代数和)，即Φ＝Φ1－Φ2。

(4)如右图所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，穿过S1和S2的磁通量是相同的，因此，Φ＝BS中的S应是指闭合回路中包含磁场的那部分有效面积。

(5)磁通量与线圈的匝数无关，也就是磁通量大小不受线圈匝数的影响。

同理，磁通量的变化量ΔΦ＝Φ2－Φ1也不受线圈匝数的影响。

所以，直接用公式求Φ、ΔΦ时，不必去考虑线圈匝数n。

2．磁通量的变化ΔΦ＝Φ2－Φ1，其数值等于初、末态穿过某个平面磁通量的差值。

分析磁通量变化的方法有：方法一：据磁通量的定义Φ＝B·S(S为回路在垂直于磁场的平面内的投影面积)。

考点35电磁感应现象楞次定律新课程标准1.知道磁通量。

通过实验，了解电磁感应现象，了解产生感应电流的条件。

知道电磁感应现象的应用及其对现代社会的影响。

2．探究影响感应电流方向的因素，理解楞次定律。

命题趋势高考对本专题的考查内容有电磁感应现象的分析与判断，主要体现对物理规律的理解，例如楞次定律，试题情境生活实践类真空管道超高速列车、磁悬浮列车、电磁轨道炮等各种实际应用模型学习探究类电磁感应的图像问题．考向一电磁感应现象考向二楞次定律考向三楞次定律推广应用考向四二次感应现象考向一电磁感应现象1．磁通量(1)定义：匀强磁场中，磁感应强度B与垂直磁场方向的面积S的乘积叫作穿过这个面积的磁通量，简称磁通。

我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

(2)公式：Φ＝BS。

(3)公式的适用条件：①匀强磁场；②S是垂直磁场方向的有效面积。

(4)单位：韦伯(Wb)，1 Wb＝1T·m2。

(5)标量性：磁通量是标量，但有正负之分。

磁通量的正负是这样规定的：任何一个平面都有正、反两面，若规定磁感线从正面穿出时磁通量为正，则磁感线从反面穿出时磁通量为负。

（6）物理意义：相当于穿过某一面积的磁感线的条数．如图所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：①通过矩形abcd 的磁通量为BS 1cos θ或BS 3. ②通过矩形a ′b ′cd 的磁通量为BS 3. ③通过矩形abb ′a ′的磁通量为0. 2．磁通量的变化量（1）在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值，即ΔΦ＝Φ2－Φ1。

（2）磁通量变化的常见情况变化情形 举例磁通量变化量 磁感应强度变化永磁体靠近或远离线圈、电磁铁(螺线管)内电流发生变化ΔΦ＝ΔB·S有效面积变化有磁感线穿过的回路面积变化闭合线圈的部分导线做切割磁感线运动，如图ΔΦ＝B·ΔS回路平面与磁场夹角变化线圈在磁场中转动，如图磁感应强度和有效面积同时变化弹性线圈在向外拉的过程中，如图ΔΦ＝Φ2－Φ1磁通量的变化量与发生此变化所用时间的比值，即ΔΦΔt 。

电磁感应现象楞次定律1.知道电磁感应现象产生的条件2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．考点一电磁感应现象的判断1．磁通量(1)定义：在匀强磁场中，磁感应强度B与垂直于磁场方向的面积的乘积．(2)公式：Φ＝BS.适用条件：①匀强磁场．②S为垂直磁场的有效面积．(3)磁通量是标量(填“标量”或“矢量”)．(4)磁通量的意义：①磁通量可以理解为穿过某一面积的磁感线的条数．②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．2．电磁感应现象(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，该过程遵循能量守恒定律．[例题1]（2024•房山区一模）某同学用如图所示装置探究影响感应电流方向的因素。

将磁体从线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。

关于该实验，下列说法正确的是（）A．图中线圈中感应电流的磁场方向向下B．若将磁体向上加速抽出，灵敏电流计指针将向左偏转C．磁体放置在线圈中静止不动，灵敏电流计指针仍向右偏转D．若将磁体的N、S极对调，并将其向下插入线圈，灵敏电流计指针仍向右偏转[例题2]（多选）（2024•丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。

记录实验过程中的相关信息，分析得出楞次定律。

下列说法正确的是（）A．实验时必须保持磁铁运动的速率不变B．该实验需要知道线圈的绕向C．该实验需要记录磁铁的运动方向D．该实验需要判断电流计指针偏转方向与通入电流方向的关系[例题3]（2023秋•通州区期末）如图甲所示，某同学在研究电磁感应现象时，将一线圈两端与电流传感器相连，强磁铁从长玻璃管上端由静止下落，电流传感器记录了强磁铁穿过线圈过程中电流随时间变化的图像，t2时刻电流为0，如图乙所示。
